Бортовая диагностика [аудио]: Прочее Mazda MPV II рестайлинг

Мультимедиа 57 иллюстраций ~2 мин чтения

Верхний / нижний модуль

  1. Снять аудиоблок.
  2. Проверить название поставщика, указанное на этикетке, прикрепленной к каждому модулю.
Схема №5
Схема №6
Схема №7
  1. Включить режим тестирования бортовой диагностики.
  2. Проверить код устройства и поставщика, отображаемый на ЖК-индикаторе. ПРИМЕЧАНИЕ: Если в памяти нет коды неисправностей, то коды устройств и поставщиков не отображаются.
Схема №8
Схема №9
  1. Включить режим тестирования бортовой диагностики.
  2. Сначала нажать кнопку Питание и удерживайте ее, затем нажать кнопку AUDIO CONT в течение 2 секунд или более. ВНИМАНИЕ: Перед очисткой коды неисправностей обязательно введите все из них, отображаемые в режиме бортового диагностического тестирования на форме заказа обмена аудио.
  3. Чтобы остановить режим тестирования бортовой диагностики, повернуть переключатель зажигания в положение замок (ЗАМОК).
DTCОписание
расшифровка кода ошибки 09: ER22 БАЗОВЫЙ БЛОК (ПЕРИФЕРИЙНАЯ СХЕМА)
расшифровка кода ошибки 09: ER20 СХЕМА ПИТАНИЯ БАЗОВОГО БЛОКА.
расшифровка кода ошибки 00: ER10 ЛИНИЯ СВЯЗИ КАССЕТНАЯ ПАЛУБА-БАЗОВЫЙ БЛОК.
расшифровка кода ошибки 03: ER10 ЛИНИЯ СВЯЗИ CD ПРОИГРЫВАТЕЛЬ-БАЗОВЫЙ БЛОК.

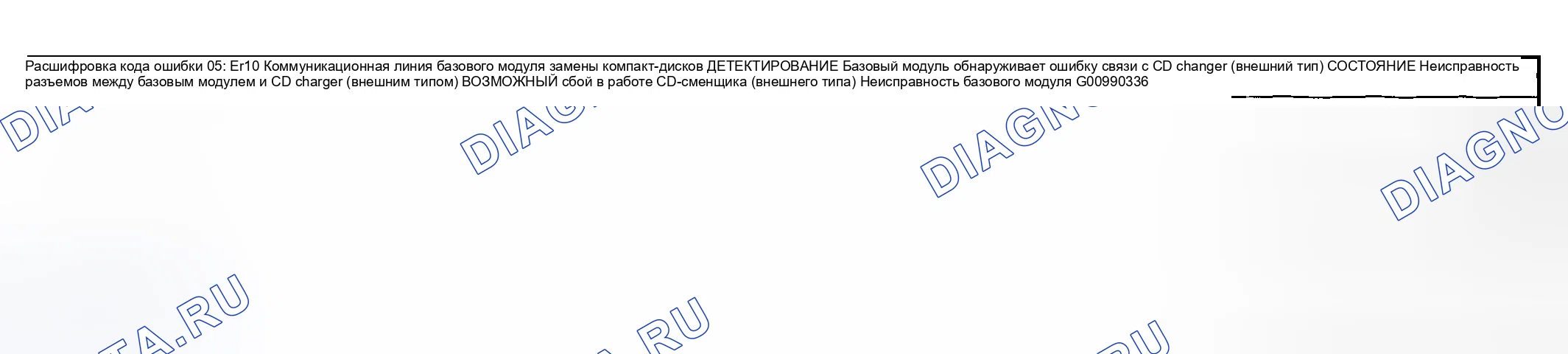

расшифровка кода ошибки 05: ER10 ЛИНИЯ СВЯЗИ УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ - БАЗОВЫЙ БЛОК.

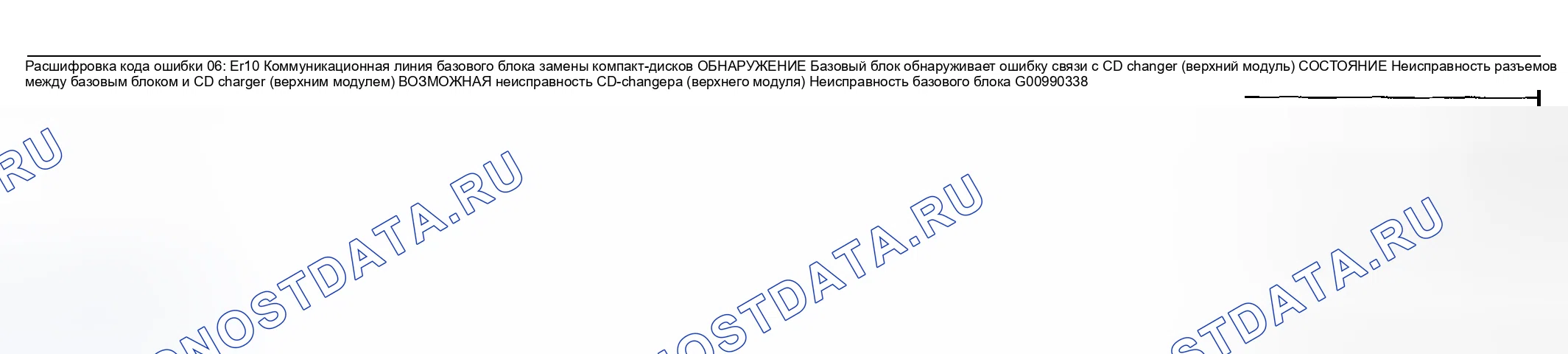

расшифровка кода ошибки 06: ER10 ЛИНИЯ СВЯЗИ УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ - БАЗОВЫЙ БЛОК.

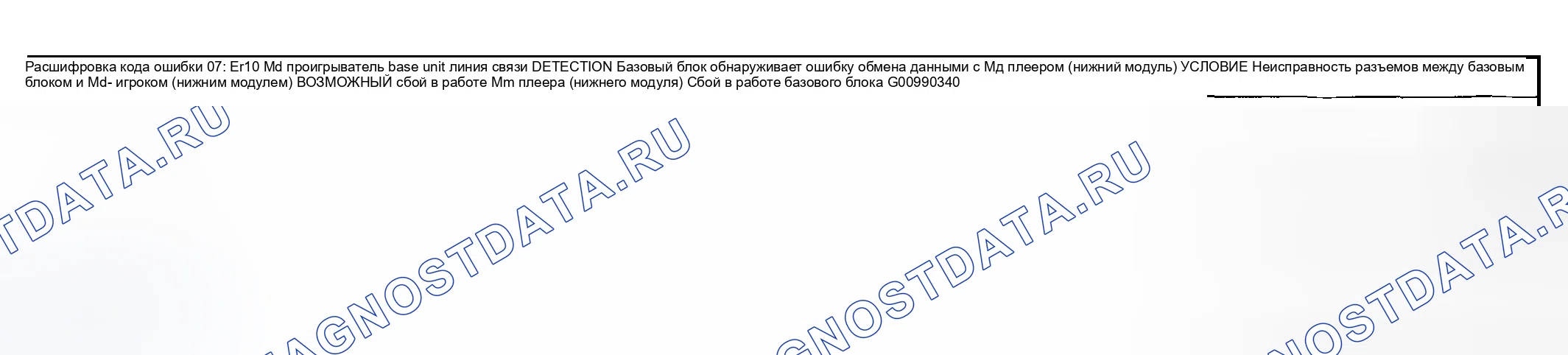

расшифровка кода ошибки 07: ER10 ЛИНИЯ СВЯЗИ Md PLAYER-БАЗОВЫЙ БЛОК.
расшифровка кода ошибки 03: ER01 CD-плеер (верхний модуль)

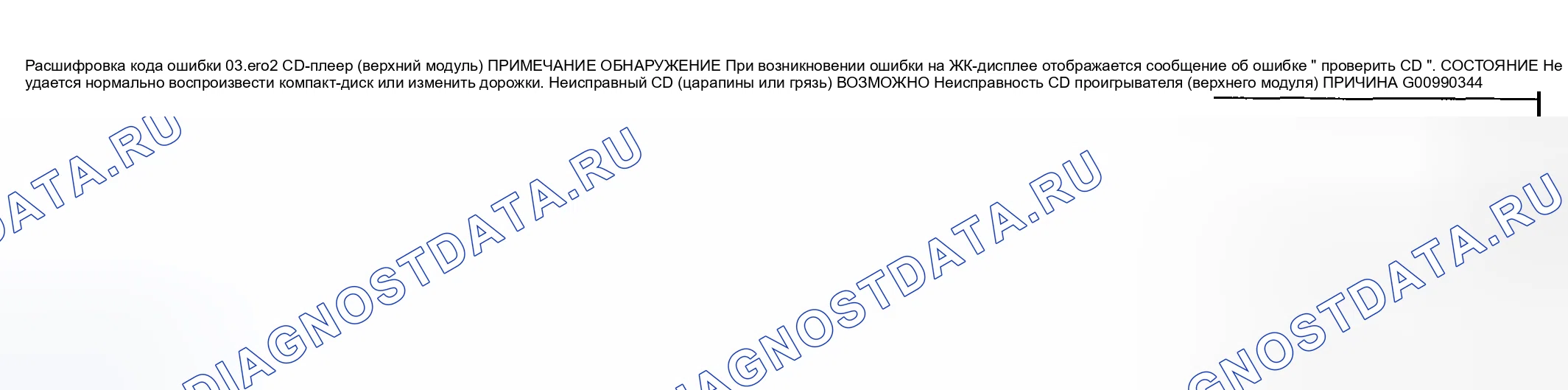

расшифровка кода ошибки 03: ER02 CD-плеер (верхний модуль)

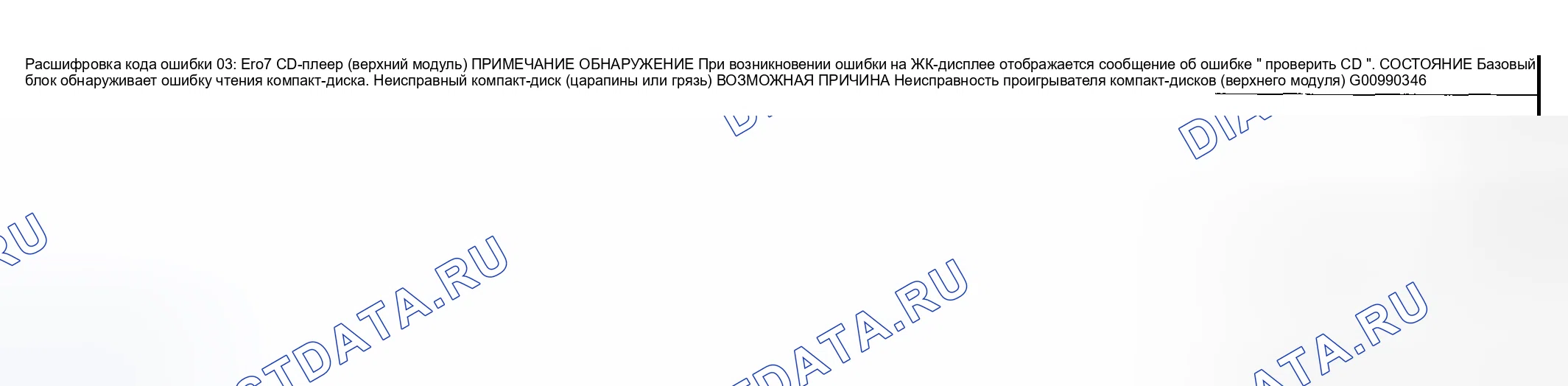

расшифровка кода ошибки 03: ER07 CD-плеер (верхний модуль)

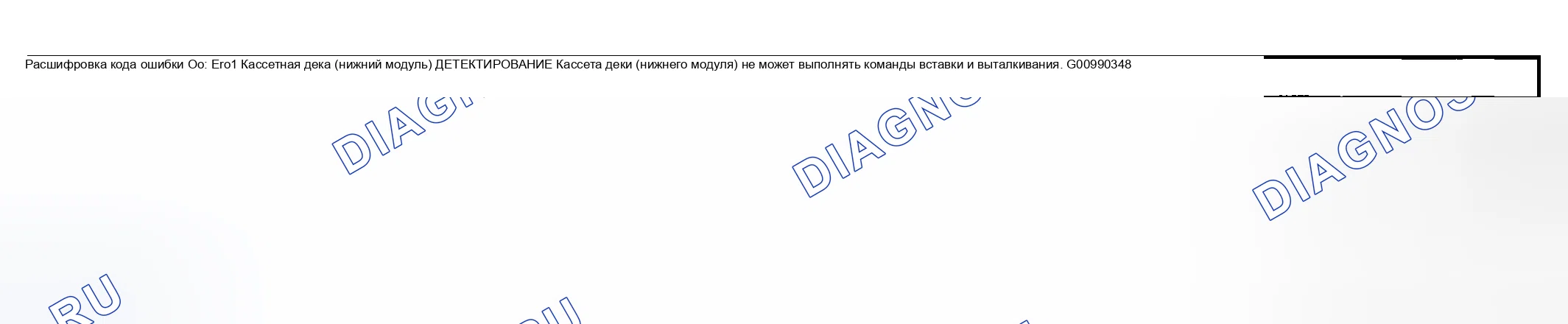

расшифровка кода ошибки 00: ER01 КАССЕТНАЯ ДЕКА (НИЖНИЙ МОДУЛЬ)

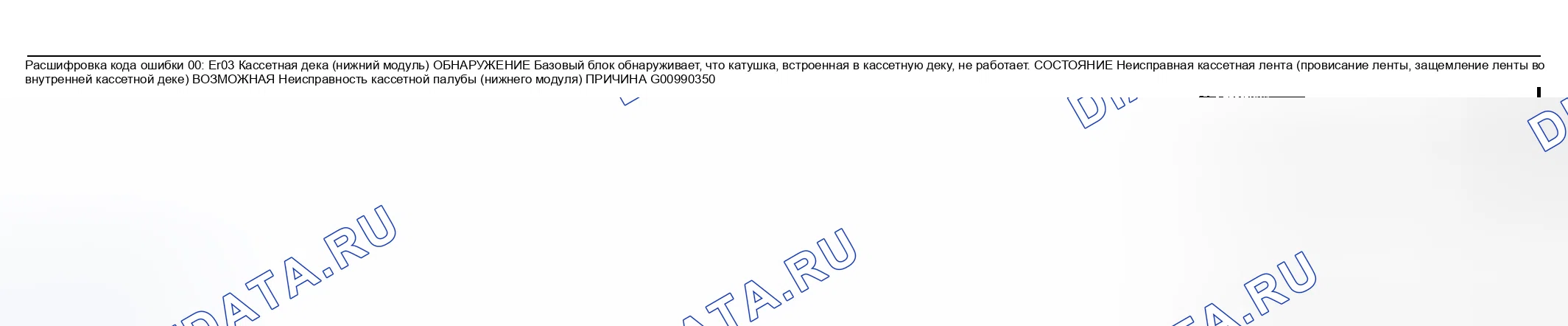

расшифровка кода ошибки 00: ER03 КАССЕТНАЯ ДЕКА (НИЖНИЙ МОДУЛЬ)
расшифровка кода ошибки 05: ER01 CD CHANGER (внешний тип)
расшифровка кода ошибки 05: ER07 CD CHANGER (внешний тип)
расшифровка кода ошибки 06: ER01 УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ (ВЕРХНИЙ МОДУЛЬ)
расшифровка кода ошибки 06: ER02 УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ (ВЕРХНИЙ МОДУЛЬ)
расшифровка кода ошибки 06: ER07 УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ (ВЕРХНИЙ МОДУЛЬ)
расшифровка кода ошибки 07: ER01 Md PLAYER (нижний модуль)
расшифровка кода ошибки 07: ER02 Md PLAYER (нижний модуль)
расшифровка кода ошибки 07: ER07 Md PLAYER (нижний модуль)
расшифровка кода ошибки 10: ER01 РАБОТА СИСТЕМЫ MP3 ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ
расшифровка кода ошибки 10: ER02 РАБОТА СИСТЕМЫ MP3 ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ
расшифровка кода ошибки 10: ER07 РАБОТА СИСТЕМЫ MP3 ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ

ПЕРЕЧЕНЬ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки)

Схема №10
Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
Схема №48
Схема №49
Схема №50
Схема №51
Схема №52
Схема №53
Схема №54
Схема №55
Схема №56
Схема №57
Схема №58
  1. При включенном звуковом сигнале сначала нажать кнопку Питание и удерживайте ее, затем нажать кнопку SEEK (верхняя) приблизительно на 1 секунду.
  2. Проверить ЖК-индикатор в соответствии со следующей таблицей
  3. Выключить аудиосистему или переключатель зажигания в положение замок (блокировка), чтобы остановить функцию помощи при диагностике.
Схема №59
  1. При включенном аудио сначала нажать кнопку ПИТАНИЕ и удерживайте ее, затем нажать кнопку ЧАСЫ приблизительно на 1 секунду.
  2. Проверить кнопку в соответствии со следующей таблицей: ПРИМЕЧАНИЕ: Режим проверки кнопки предназначен для кнопки базового блока. Следующая кнопка нижнего модуля не может быть проверена в этом режиме. (Жужжание не будет звучать.) Кассетная колода: кнопка DOLBY, кнопка EJECT Md player: кнопка DISP, кнопка EXJECT
  3. Выключить аудиосистему или переключатель зажигания в положение замок (блокировка), чтобы остановить функцию помощи при диагностике.
Схема №60
  1. При включенном аудио сначала нажать кнопку Питание и удерживайте ее, затем нажать кнопку AUTO-M приблизительно на 1 секунду.
  2. Осмотреть динамик в соответствии со следующей таблицей
  3. Выключить аудиосистему или переключатель зажигания в положение замок (блокировка), чтобы остановить функцию помощи при диагностике.
Схема №61
  1. При включенном и находящемся в радиорежиме аудио сначала нажать кнопку ПИТАНИЕ и удерживайте ее, затем примерно на 1 секунду нажать предустановленную кнопку " 2 ".
  2. Проверить состояние радиоприема в соответствии со следующей таблицей
  3. Выключить аудиосистему или переключатель зажигания в положение замок (блокировка), чтобы остановить функцию помощи при диагностике.
