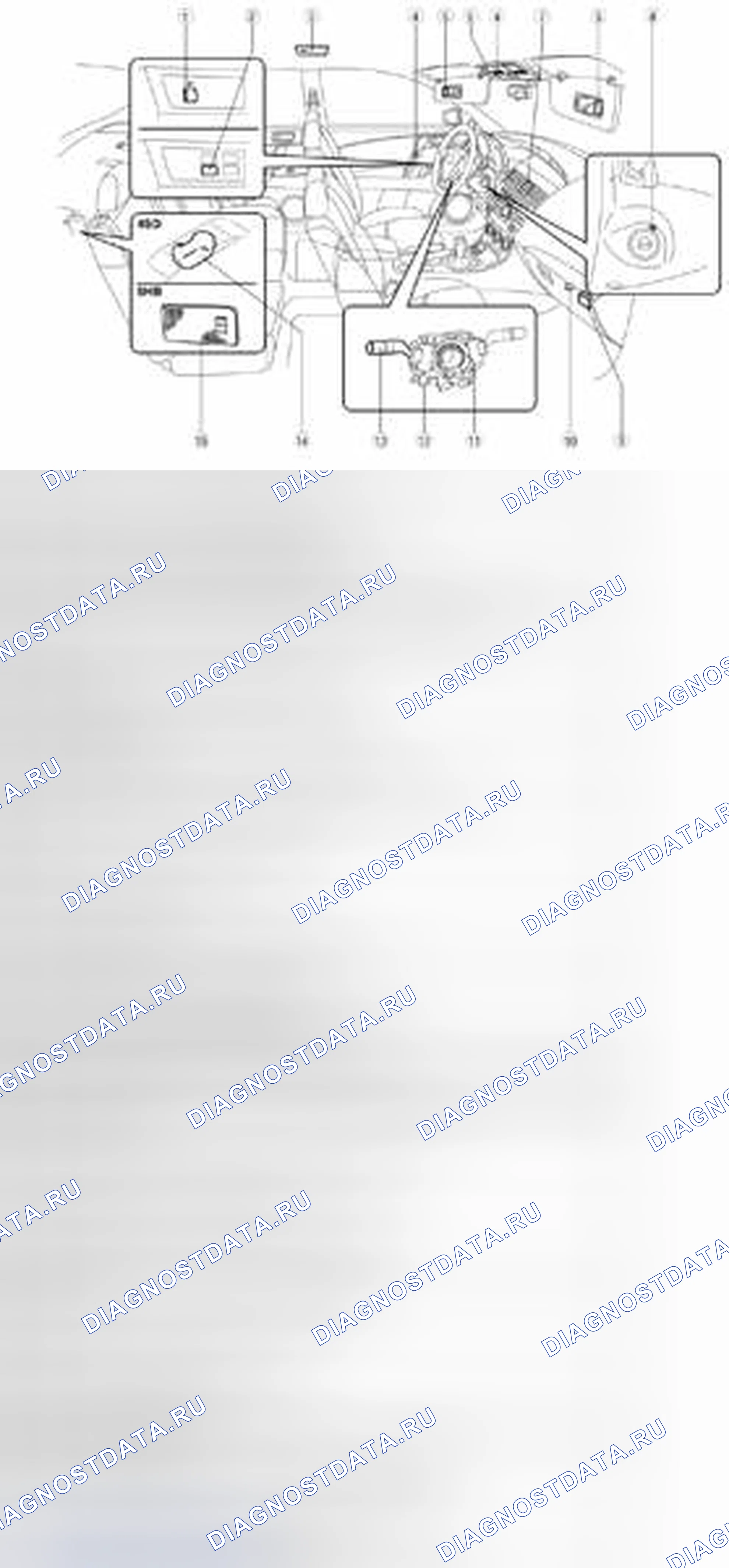

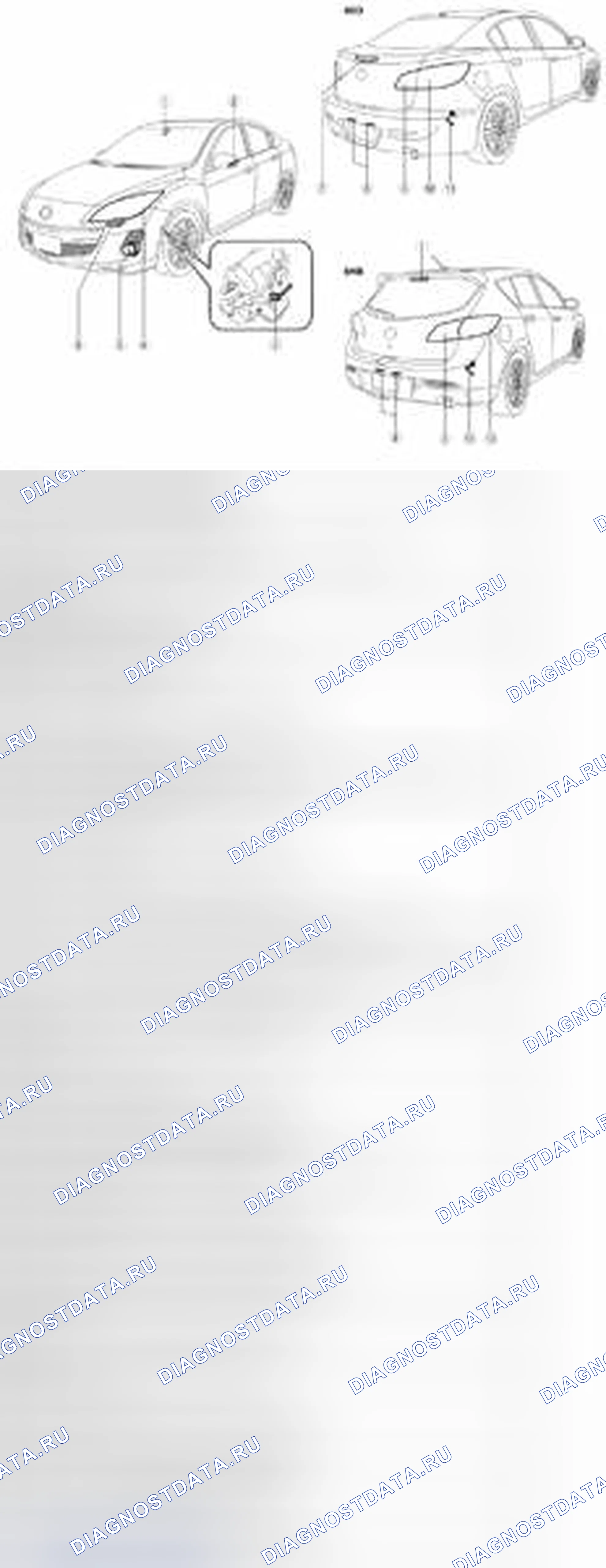

Система освещения: Обзор Mazda 3 BL рестайлинг

Переключатели рулевой колонки 5 иллюстраций ~2 мин чтения

Выполнена операция инициализации, необходимо выполнить сброс

ПримечаниеЕсли индикаторная лампа AFS OFF продолжает мигать с интервалом 0,5 с, можно рассмотреть следующую неисправность. Отремонтируйте или заменить неисправный участок, затем повторить процедуру из шага 1. (См. " ИНДЕКС ПОИСКА НЕИСПРАВНОСТЕЙ [АФС (АДАПТИВНАЯ СИСТЕМА ПЕРЕДНЕГО ОСВЕЩЕНИЯ)] ".) При нормальном завершении начальной настройки системы автоматического выравнивания фар также может быть проверена работа привода регулировки фары. Если начальная настройка системы автоматического регулирования фар света опускается нормально, привод возвращается в его текущее положение. (ref-520518-S42721390632013010300000)

ПримечаниеЕсли индикаторная лампа AFS OFF продолжает мигать с интервалом 0,5 с, можно рассмотреть следующую неисправность. Отремонтируйте или заменить неисправный участок, затем повторить процедуру из шага 1. (См. " ИНДЕКС ПОИСКА НЕИСПРАВНОСТЕЙ [АФС (АДАПТИВНАЯ СИСТЕМА ПЕРЕДНЕГО ОСВЕЩЕНИЯ)] ".) При нормальном завершении начальной настройки системы автоматического выравнивания фар также может быть проверена работа привода регулировки фары. Если начальная настройка системы автоматического регулирования фар света опускается нормально, привод возвращается в его текущее положение. (ref-520518-S42721390632013010300000)

Как проверить работу привода выравнивания фар

ПримечаниеДанная процедура выполняется для проверки привода механизма регулировки фар в системе автоматической регулировки фары. Для транспортных средств без системы автоматической регулировки головных фонарей выполнить проверку механизма регулировки света фар (см. раздел " ПРОВЕРКА МЕХАНИЗМА РЕГУЛИРОВКИ СВЕТА ФАР "). (ref-520371-S04487956562013010300000)

Схема №1
  1. Включить зажигание.
  2. Включить фары.
  3. Подключить клеммы B (INIT) и J (масса) диагностический разъём-2 с помощью соединительного провода. (Рис. 132): Подключение клемм DLL B и I (GEH) При помощи соединительных проводов ВНИМАНИЕ! При подключении соединительным проводом тщательно проверить, какие клеммы подключаются для предотвращения неправильного подключения.
  4. Убедиться, что привод регулировки фар работает в нижнем направлении примерно 2 с и возвращается в исходное положение. ПРИМЕЧАНИЕ: Привод регулировки фары срабатывает приблизительно через 2 с после выполнения шага 3. ВНИМАНИЕ! Если привод регулировки фонаря не срабатывает, то возможно наличие неисправности в системе автоматического выравнивания фар. Провести диагностику неисправностей со ссылкой на следующее: (см. " NO.5 АВТОМАТИЧЕСКОЕ ВЫРАВНИВАНИЕ ФАР НЕ РЕГУЛИРУЕТ ОПТИЧЕСКУЮ ОСЬ [ПОЛОЖЕНИЯ] ТРАНСПОРТНОГО СРЕДСТВА). (ref-520518-S13062494972013010300000)
  5. Отсоединить соединительный провод от диагностический разъём-2.
Схема №2
Схема №3
  1. Отсоединить отрицательный кабель аккумуляторной батареи. (См. раздел " СНЯТИЕ / УСТАНОВКА АККУМУЛЯТОРОВ [Mzr 2.0, Мзр 2.5] ".). (См. " ДЕМОНТАЖ / МОНТАЖ АККУМУЛЯТОРА [MSR 2.3 DISI TURBO] ".). (ref-520388-S24063200782013010300000)(ref-520412-S07601908282013010300000)(ref-520427-S28538867222013010300000)
  2. Извлечь компонент батареи (например, аккумулятор, лоток для батарей и компонент блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом)) (G35-Mr, xtigx1-R). (См. " СНЯТИЕ / УСТАНОВКА АККУМУЛЯТОРА [Мзр 2.0, Мз 2.5] ".) (См. раздел " ИЗВЛЕЧЕНИЕ / МОНТАЖ АККУМУЛЯТОРНОЙ БАТАРЕИ [Mzr2.3 DISI TURBO] ".) (см. " СЪЕМ / УСТАНОВКУ Аккумулятора [SKYACTIV-G 2.0] ").). G66M (ref-520388-S24063200782013010300000)(ref-520412-S07601908282013010300000)(ref-520427-S28538867222013010300000)
  3. Снять аэродинамический под крышкой No2. (G35-Mr, G66M-P, C66M-R) (см. " ДЕМОНТАЖ / МОНТАЖ АЭРОДИНАМИЧЕСКОГО ПОД КРЫШКОЙ № 2 ".) (ref-520448-S37186396192013010300000)
  4. Отсоединить разъем переключателя резервного источника света. (См. раздел " СНЯТИЕ / УСТАНОВКА ВЫКЛЮЧАТЕЛЯ РЕЗЕРВНОГО ИСТОЧНИКА СВЕТА [G35M-R] ".) (См. " ДЕМОНТАЖ / МОНТАЖ ПЕРЕКЛЮЧАТЕЛЯ ЗАПАСНОГО ИСТОЧНИКОВ ОСВЕЩЕНИЯ [хтагх1-r) ". (см. " УДАЛЕНИЕ / ИНСТАЛЛЯЦИЯ ПЕРЕКЛЮЧАТЕЛЕЙ ДУБЛИРУЮЩЕГО ОСВЕТИТЕЛЬНОГО ПРИБОРА [х тагх2-r] ") (см. раздел " Демонтаж / Установка ВЫКЛЮЧАТЕЛЯ запасного осветительного прибора " [х 3-х]). G66M A26M C66M (ref-520396-S26544193762013010300000)(ref-520397-S04184713302013010300000)(ref-520415-S27607370832013010300000)(ref-520430-S31006628782013010300000)
  5. Убедиться, что цепь между клеммами выключателя резервного источника света соответствует указанному в таблице. (Рисунок 133): Идентификация клемм разъема выключателя запасного источника света Если это не так, как указано в таблице, заменить выключатель аварийного источника света. (Пояснение 134): Схема цепи переключателя резервного источника освещения
