Контроль скорости транспортного средства: Прочее Lincoln Aviator I

Система круиз-контроля 27 иллюстраций ~3 мин чтения

Возможные причины

  1. Цепь 151 (Lb / Bk) разомкнута, замкнута на питание или закорочена на массу
  2. Цепь 848 (Dg / Og) разомкнута, замкнута на питание или замкнута на массу
  3. Часовая пружина
  4. PCM
  5. Переключатели управления скоростью

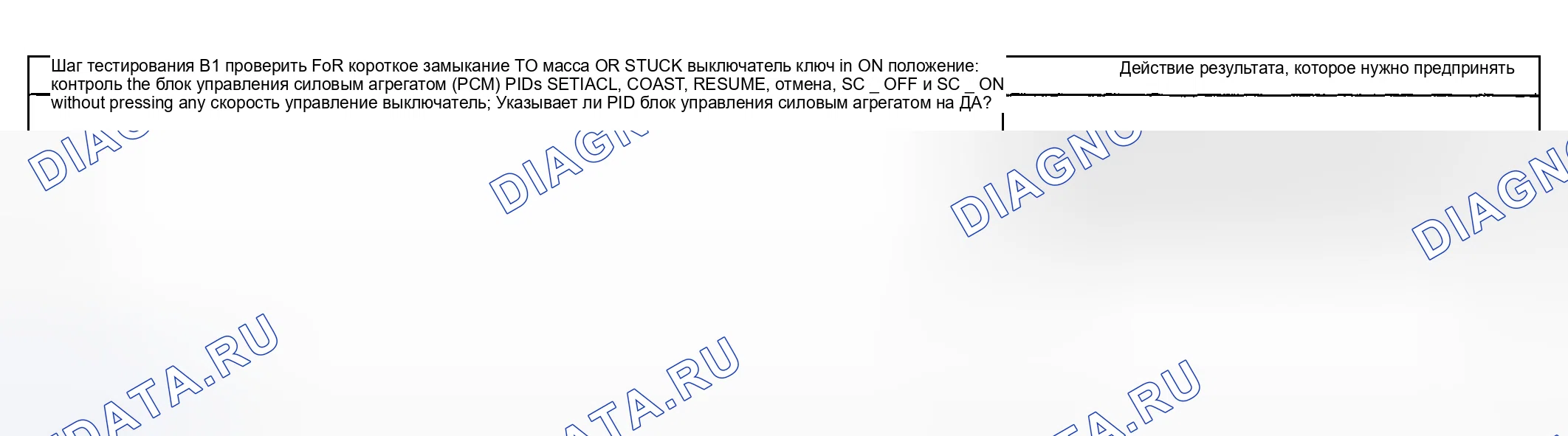

Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
  1. Цепь 133 (Bk) разомкнута, замкнута на питание или замкнута на массу
  2. Цепь 264 (Wh / Lb) разомкнута, замкнута на питание или закорочена на массу
  3. Цепь 265 (LG / Wh) разомкнута, замкнута накоротко на питание или закорочена на массу
  4. Цепь 307 (Bk / Ye) разомкнута
  5. Цепь 376 (Bn / Wh) разомкнута, замкнута накоротко на питание или закорочена на массу
  6. Цепь 511 (LG) разомкнута, замкнута на питание или замкнута на массу
  7. Цепь 1139 (Vt / Ye) разомкнута, замкнута на питание или закорочена на массу
  8. PCM
  9. Исполнительный механизм управления скоростью
  10. Выключатель отключения управления скоростью
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
  1. Цепь 133 (Bk) разомкнута, замкнута на питание или замкнута на массу
  2. Цепь 264 (Wh / Lb) разомкнута, замкнута на питание или закорочена на массу
  3. Цепь 265 (LG / Wh) разомкнута, замкнута накоротко на питание или закорочена на массу
  4. Цепь 376 (Bn / Wh) разомкнута, замкнута накоротко на питание или закорочена на массу
  5. Цепь 511 (LG) разомкнута, замкнута на питание или замкнута на массу
  6. Цепь 1139 (Vt / Ye) разомкнута, замыкается на массу
  7. PCM
  8. Исполнительный механизм управления скоростью
  9. Выключатель отключения управления скоростью
  10. Трос управления скоростью
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
  1. Цепь 10 (LG / Rd) разомкнута, замкнута на питание или замкнута на массу
  2. Цепь 307 (Bk / Ye) разомкнута, замкнута на питание или замкнута на массу
  3. Цепь 511 (LG) разомкнута, замкнута на питание или замкнута на массу
  4. Переключатель положения педали тормоза (BPP)
  5. Выключатель отключения управления скоростью
  6. PCM
  7. Исполнительный механизм управления скоростью
Схема №37
Схема №38
Схема №39
  1. Цепь 10 (Lb / Rd) разомкнута, замкнута на питание или замкнута на массу
  2. Цепь 151 (Lb / Bk) разомкнута, замкнута на питание или закорочена на массу
  3. Цепь 307 (Bk / Ye) разомкнута, замкнута на питание или замкнута на массу
  4. Цепь 359 (Gy / Rd) разомкнута, замкнута на питание или замкнута на массу
  5. Цепь 511 (LG) разомкнута, замкнута на питание или замкнута на массу
  6. Цепь 574 (Bk / Pk) разомкнута, замкнута на питание или замкнута на массу
  7. Цепь 848 (Dg / Og) разомкнута, замкнута на питание или замкнута на массу
  8. Цепь 1144 (Ye / Bk) разомкнута, замкнута на питание или замкнута на массу
  9. Переключатели управления скоростью
  10. Выключатель выключателя контроля скорости (BPA)
  11. Переключатель положения педали тормоза (BPP)
  12. Трос управления скоростью
  13. Исполнительный механизм управления скоростью
  14. PCM
  15. Цифровой датчик Tr
Схема №40
Схема №41
Схема №42
  1. Переключатели управления скоростью
  2. Исполнительный механизм управления скоростью
  3. PCM
  4. Комбинация приборов
Схема №43
Схема №44
  1. Удалить компоненты в порядке, указанном на следующей иллюстрации.
  2. Для установки выполнить процедуру удаления в обратном порядке.

Пункт 4: Примечание по установке кронштейна троса управления скоростью

  1. Убедиться, что лапки на тросе управления скоростью зафиксированы на месте и трос полностью посажен в кронштейн акселератора.

Пункт 5: Примечание по установке кабеля управления скоростью

  1. Убедиться, что резиновое уплотнение полностью посажено на колпачок троса управления скоростью.
Схема №45
  1. Удалить компоненты в порядке, указанном на следующей иллюстрации.
  2. Для установки выполнить процедуру удаления в обратном порядке.

Пункт 4: Примечание по снятию привода управления скоростью

  1. Снять тормоз управления скоростью и исполнительный механизм в сборе.
Схема №46
  1. Снять подушку безопасности, дополнительную информацию см. в разделе " УДЕРЖИВАЮЩИЕ СИСТЕМЫ ПОДУШКИ БЕЗОПАСНОСТИ ". (ref-160399)
  2. Удалить компоненты в порядке, указанном на следующей иллюстрации.
  3. Для установки выполнить процедуру удаления в обратном порядке.
Схема №47
  1. Удалить компоненты в порядке, указанном на следующей иллюстрации.
  2. Для установки выполнить процедуру удаления в обратном порядке.

Пункт 2: Снятие выключателя деактиватора управления скоростью Примечание

  1. Снять выключатель деактиватора контроля скорости.

Пункт 2: Примечание по установке выключателя деактиватора контроля скорости

  1. После установки выключателя необходимо продуть тормозную систему (см. раздел " ТОРМОЗНАЯ СИСТЕМА "). (ref-192999)
