Система навигации LEXUS - DIAGNOSITCS: Прочее Lexus RX II

Навигационная система 38 иллюстраций ~7 мин чтения

Предосторожность

ПримечаниеЕсли отрицательный (-) вывод аккумулятора отсоединен, инициализируйте следующие системы после повторного подключения вывода.

Имя системыСм. процедуру
Система освещения (адаптивная система переднего освещения) МЕРЫ ПРЕДОСТОРОЖНОСТИ
Система электроокон МЕРЫ ПРЕДОСТОРОЖНОСТИ
Система задней двери питания МЕРЫ ПРЕДОСТОРОЖНОСТИ
Система раздвижной крыши МЕРЫ ПРЕДОСТОРОЖНОСТИ

НАЗВАНИЕ СИСТЕМЫ И ССЫЛКА НА СТРАНИЦУ

Схема №217
Схема №218
Схема №219
Схема №220
Схема №221
Схема №222
Схема №223
Схема №224
Схема №225
Схема №226
  1. Навигационная система очертания. Расстояние до GPS-карты. Карта движения по дороге. В зависимости от местоположения автомобиля, возможно измерение расстояния до гироскутера. На карте навигации с помощью GPS. Измеритель скорости.
  2. DVD (Digital Versatile дисковые тормоза) player outline (for navigation map) Навигационный ECU использует лазерный звукосниматель для считывания цифровых сигналов, записанных на DVD. ПОДСКАЗКА: Не разбирайте какую-либо часть навигационного ЭБУ. Не применяйте масло к навигационному ЭКУ. Ничего, кроме DVD, не вставляйте в навигационный электронный блок управления. ВНИМАНИЕ! Не смотрите непосредственно на лазерный датчик, поскольку навигационная система использует невидимый лазерный луч. Обязательно выполняйте навигацию только по инструкции.
  3. Контуры с несколькими дисплеями Сенсорный переключатель Сенсорные переключатели - это сенсорные (интерактивные) выключатели, управляемые прикосновением к экрану. При нажатии на выключатель внешнее стекло прогибается для контакта с внутренним стеклом в нажатом положении. Таким образом измеряется отношение напряжений и обнаруживается нажатое положение.
  4. AVC-LAN описание. Что такое система навигации Av-LAN, вместо того, чтобы включать в себя систему управления звуком. Если у каждого из них есть свой основной блок, то он может быть включен в состав системы управления аудиозаписями и т. Д. Это единый стандарт, разработанный производителями в сотрудничестве с Toyota Motor Corporation. Этот стандарт относится к звуковым и визуальным сигналам. Назначение: недавно автомобильные аудиосистемы быстро развивались, а функции значительно изменились. Обычная автомобильная аудиосистема интегрирована с большим количеством интерфейсов
  5. Схема системы связи Компоненты навигационной системы обмениваются данными друг с другом через AVC-LAN. Узел радиоприемника обладает достаточным сопротивлением (от 60 до 80 Ом), необходимым для осуществления связи. При возникновении короткого замыкания или обрыва в цепи AVC- LAN связь прерывается и навигационная система перестает функционировать.
  6. Контур функции диагностики Аудиосистема имеет функцию диагностики (результат указывается на ведущем блоке). Каждому компоненту в AVC-LAN назначается 3-значный шестнадцатеричный код компонента (физический адрес). С помощью этого кода можно отобразить компонент в функции диагностики.
  7. Bluetooth outline Bluetooth - это новая технология беспроводного соединения, которая использует полосу частот 2,4 ГГ ц. Это дает возможность подключать сотовый телефон (Bluetooth-совместимый телефон * 1) к мультидисплею (система Bluetooth встроена) и использовать функцию громкой связи с сотовым телефоном либо в кармане, либо в сумке. В результате нет необходимости использовать разъем, прикрепленный непосредственно к сотовому телефону. * 1: Некоторые версии Bluetooth совместимых сотовых телефонов могут не функционировать. ПОДСКАЗКА: производительность связи Bluetooth по чувствительности или помехам радиосигналов может варьироваться в зависимости от условий связи.

Режим проверки дисплея (проверка цветовой шкалы)

HINT

  1. В этом режиме проверяется цветное отображение на мультидисплее.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №227
Схема №228
Схема №229
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229287-S24302955792006041700000)
  2. Выберите " дисплей проверить " на экране " Диагностика MENU ".
  3. Выберите " Color Bar проверить " (проверка цветовой шкалы) на экране проверки дисплея.
  4. Выберите цветовую полосу на экране " Color Bar проверить Mode ". ПОДСКАЗКА: Весь экран превращается в выбранный цвет или полоску. Прикосновение к дисплею вернётся к экрану " Цветовая полоса проверки ".

Режим проверки дисплея (проверка сенсорного переключателя)

HINT

  1. В этом режиме проверяется состояние работы сенсорного переключателя на мультидисплее.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №230
Схема №231
Схема №232
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229287-S24302955792006041700000)
  2. Выберите " дисплей проверить " на экране " Диагностика MENU ".
  3. Выберите " Touch выключатель проверить " (проверка сенсорного переключателя) на экране проверки дисплея.
  4. Коснитесь дисплея в любом месте открытой области, чтобы выполнить проверку при отображении экрана " Touch выключатель проверить ". ПОДСКАЗКА: Там, где прикасаются к дисплею, отображается метка " + ". Отметка " + ' остается на дисплее даже после удаления пальца.

Режим проверки дисплея (проверка переключателя пульта)

HINT

  1. В этом режиме проверяется реакция на срабатывание панельного переключателя на дисплее с несколькими дисплеями.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №233
Схема №234
Схема №235

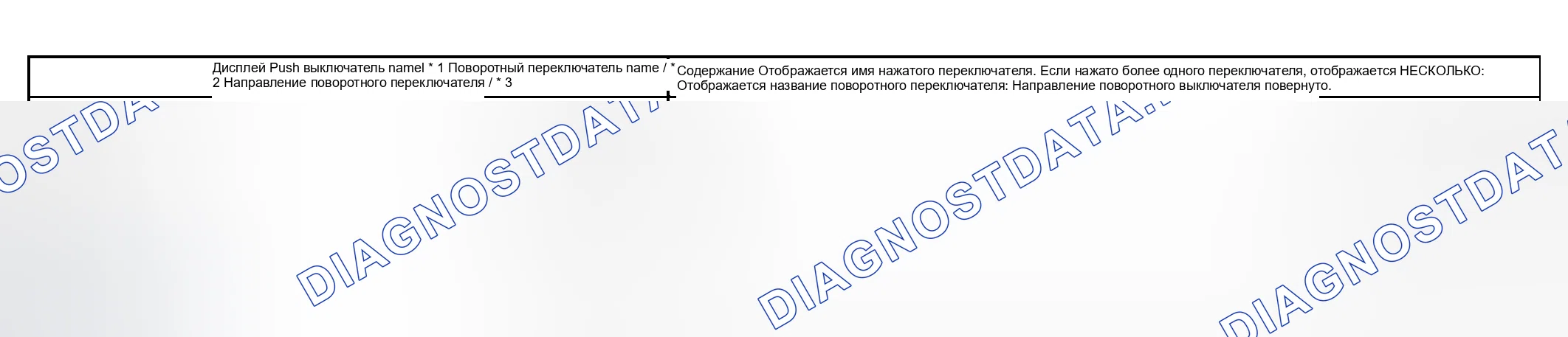

Схема №236
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229287-S24302955792006041700000)
  2. Выберите " дисплей проверить " на экране " Диагностика MENU ".
  3. Выберите " Панель выключатель проверить " (проверка переключения панели) на экране проверки дисплея.
  4. Работайте с каждым коммутатором и проверьте правильность отображения имени коммутатора и его состояния.

Режим проверки дисплея (проверка сигнала транспортного средства)

HINT

  1. В этом режиме проверяется состояние сигнала транспортного средства, поступающего на мультидисплей.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №237
Схема №238
Схема №239
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229287-S24302955792006041700000)
  2. Выберите " дисплей проверить " на экране " Диагностика MENU ".
  3. Выберите " Vehicle сигнал проверить " (проверка сигнала транспортного средства) на экране проверки дисплея.
  4. Когда отображается экран " Vehicle сигнал проверить Mode ", проверьте все состояния сигнала транспортного средства. ПОДСКАЗКА: отображаются только состояния с входными сигналами. Этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.

Режим навигационного контроля (GPS информация)

HINT

  1. В этом режиме отображается спутниковая информация GPS.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №240
Схема №241
Схема №242
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229287-S24302955792006041700000)
  2. Выберите " Navigation проверить " на экране " Диагностика MENU ".
  3. Выберите " GPS Information " на экране " Navigation проверить ".
  4. Когда отображается информация GPS, проверьте условия GPS. ПОДСКАЗКА: этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.

Режим навигационного контроля (датчики тс)

HINT

  1. В этом режиме проверяется состояние сигнала транспортного средства, поступающего на навигационный ECU.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №243
Схема №244
Схема №245
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229287-S24302955792006041700000)
  2. Выберите " Navigation проверить " на экране " Диагностика MENU ".
  3. Выберите " Vehicle Sensors " на экране " Navigation проверить ".
  4. Проверьте все сигналы и датчики, когда отображается сигнальная информация транспортного средства. ПОДСКАЗКА: Этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.

Режим навигационного контроля (NAVI COLOR BAR проверить)

HINT

  1. В этом режиме проверяется цветное отображение на ЭБУ навигации.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №246
Схема №247
Схема №248
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229287-S24302955792006041700000)
  2. Выберите " Navigation проверить " на экране " Диагностика MENU ".
  3. Выберите " Color Bar проверить " на экране " Navigation проверить. "
  4. Проверьте каждый цвет цветовой панели, когда отображается экран " NAVI Color Bar проверить ". ПОДСКАЗКА: Цвета не будут отображаться во весь экран, как в режиме проверки дисплея.

Режим навигационного контроля (информация о деталях)

HINT

  1. В этом режиме отображается информация о продукте на навигационных системах и дисках.
  2. Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №249
Схема №250
Схема №251
  1. Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229287-S24302955792006041700000)
  2. Выберите " Navigation проверить " на экране " Диагностика MENU ".
  3. Выберите " Parts Information " на экране " Navigation проверить ".
  4. Проверьте навигационную и дисковую информацию при отображении экрана " Parts Information ".ОТОБРАЖЕНИЕ И СОДЕРЖАНИЕ Отображение содержимого Отображается название производителя / * 1 Navigation ECU. Отображается версия навигации / * 2 Naviging ECU.А зготовитель диска / * 3 Map дисковые тормоза производитель Отображается. Версия дисков / * 4 Версия картографического диска отображается.

Режим навигационного контроля (проверка микрофона)

HINT

  1. Микрофон проверяется в режиме " Проверка навигации (проверка микрофона) ".
  2. Иллюстрации могут отличаться от фактического транспортного средства в зависимости от технических характеристик автомобиля.
Схема №252
Схема №253
Схема №254
  1. Войти в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH ") (ref-229287-S24302955792006041700000)
  2. Выберите " Navigation проверить " на экране " Диагностика MENU ".
  3. Выберите " Microphone проверить " (проверка микрофона) на экране " Navigation проверить. "
  4. Выполните проверку микрофона, следуя указаниям на экране " Проверка микрофона ".
