Описание цепи
Внутри каждого датчика над резистором перемещается щетка, интегрированная с валом ротора управляющего датчика, что обеспечивает линейный выход. Значение сопротивления между щеткой и выводом резистора изменяется пропорционально углу поворота вала, поэтому фиксированное напряжение, подаваемое на резистор ЭБУ, модифицируется датчиком и выдается в ЭСУ в качестве напряжения, указывающего угол поворота вала.
Схема №27
HINT
- Код C1711 / 11 соответствует правой передней цепи датчика контроля высоты.
- Код C1712 / 12 соответствует левой передней цепи датчика контроля высоты.
- Код C1713 / 13 соответствует цепи датчика контроля задней высоты.
Отказоустойчивая функция
Если неисправность возникает в цепи датчика контроля высоты, то контроль высоты запрещается после того, как ЭБУ настроил высоту автомобиля на стандартную (давление жидкости соответствует стандартной высоте).
Схема №28
Схема №29
Схема №30
Схема №31
- Проверьте выходное значение датчика контроля высоты. В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ переключателя подвески LEXUS HAND-Удержание TESTER: ПОДГОТОВКА: Удалите ручной регулятор LEXUS с помощью DLC3. Включите выключатель зажигания и нажмите на главный переключатель LEX. Выберите режим DATALIST на ручном датчике LAXU. (/haval/xiaolong-max/i-2023-2026/remont/elektronnaia-podveska/#podveska-s-aktivnym-regulirovaniem-vysoty-i-adaptivnaia-variabelnaia-podveski-diagnostika)
- Проверить ДАТЧИК КОНТРОЛЯ ВЫСОТЫ. ПЕРЕДНЯЯ КЛЕММА КОНТРОЛЬ ДАТЧИКА ПОДГОТОВКА: Отсоединить разъем датчика контроля высоты на расстоянии 0,25 Высота. ПРОВЕРКА: Присоединить 3 сухие батареи по 1,5 В последовательно. Подсоединить клемму 2 к положительной (+) клемме аккумулятора, а клемму 3 - к отрицательной (-) клеммной колодке аккумуляторов, затем приложить напряжение около 4,5 В между клеммами 2 и 3. Измерить напряжение между клеммой 1 и 3 при медленном перемещении звена датчика регулировки высоты вверх и вниз.
- Проверьте обрыв и короткое замыкание в жгуте и разъеме между датчиком контроля высоты, датчиком давления жидкости, датчиком температуры жидкости и ECU управления подвеской (см. " ПРОЦЕДУРА "). Ng: Отремонтируйте или замените жгут или разъем. OK: Очистите расшифровка кода ошибки (См. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА).(/haval/xiaolong-max/i-2023-2026/remont/elektronnaia-podveska/#podveska-s-aktivnym-regulirovaniem-vysoty-i-adaptivnaia-variabelnaia-podveski-diagnostika)
Эта схема посылает данные для определения давления на выходе насоса и для оценки нарушения давления жидкости посредством ЭБУ.
Схема №32
Отказоустойчивая функция
Если в цепи датчика давления жидкости возникают неполадки, контроль высоты запрещается после того, как ЭБУ настроил высоту транспортного средства на стандартную.
Схема №33
Схема №34
Схема №35
- Проверьте выходное значение датчика давления жидкости. ПОДГОТОВКА: Снимите ЭБУ управления подвеской с еще подключенными разъемами. ПРОВЕРКА: Включите выключатель зажигания. Измерьте напряжение между клеммами SHB и SHG разъема ЭСУ управления подвесом. OK: напряжение: Приблизительно 5 В Нг: Проверьте и замените ЭКУ управления подвески. ОК: Переходите к следующему шагу.
- Проверьте обрыв и короткое замыкание в жгуте и разъеме между датчиком давления жидкости, датчиком контроля высоты, датчиком температуры жидкости и ECU управления подвеской (см. " ПРОЦЕДУРА "). Ng: Отремонтировать или заменить жгут или разъем. OK: Перейти к следующему шагу.
- Проверьте датчик давления жидкости. ПОДГОТОВКА: Запустите двигатель и нажмите переключатель выбора высоты автомобиля, чтобы выбрать режим " N ". ПРОВЕРКА: Измерьте напряжение между клеммами 2 и 3 разъема датчика давления текучей среды. OK: Напряжение: 1,48-1,85 Ng: Замените датчик давление жидкости. ОК: Очистите расшифровка кода ошибки (См. " ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА "). (/haval/xiaolong-max/i-2023-2026/remont/elektronnaia-podveska/#podveska-s-aktivnym-regulirovaniem-vysoty-i-adaptivnaia-variabelnaia-podveski-diagnostika)

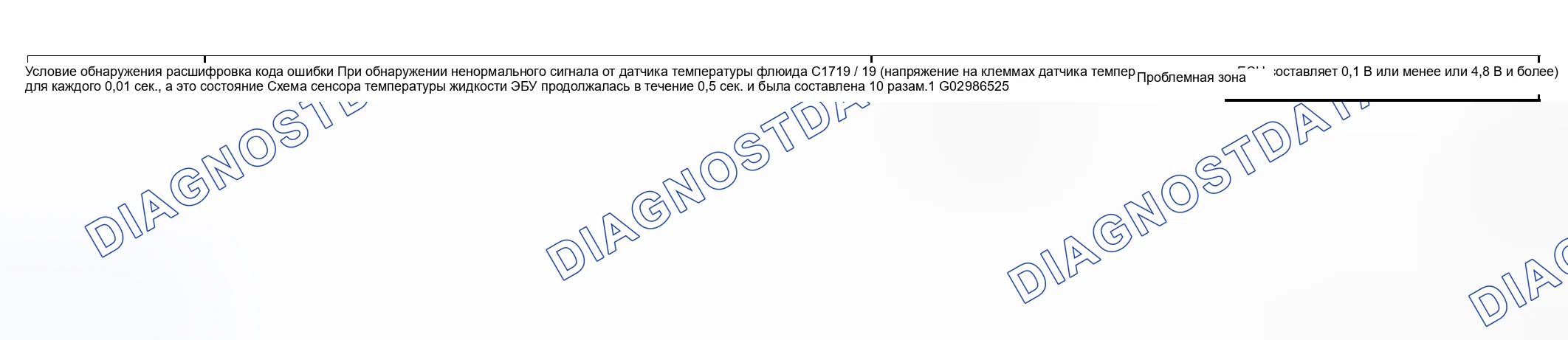

Эта схема посылает данные для определения температуры жидкости насоса и для оценки неисправности жидкости с помощью ЭБУ.
