Круиз-контроль: Диагностика Kia Spectra I рестайлинг 2

Система круиз-контроля ~1 мин чтения

Предварительное устранение неисправностей

Прежде чем приступить к устранению неисправностей, проверить каждое из следующего. Если есть неисправность, провести ремонт.

Проверить, в норме ли трасса монтажа и подключения кабеля.
Проверить, нет ли чрезмерного люфта или натяжения в каждом кабеле.
Проверить правильность монтажа кабеля ускорителя, а также надежность соединения кабелей и связей.
Проверить, чтобы педаль акселератора двигалась плавно.
Отрегулировать трос так, чтобы не было чрезмерного натяжения или излишнего люфта на тросе акселератора.
Убедиться, что CCM (модуль круиз-контроля), главный и контрольный переключатели, а также разъем каждого выключателя отмены надежно подключены.

Диаграммы симптомов неисправности

Определить состояние всех функциональных цепей.
Выполнить проверку в последовательности, указанной на приведенных ниже иллюстрациях СИМПТОМА НЕИСПРАВНОСТИ.
Если эти проверки указывают на нормальное состояние, заменить модуль круиз-контроля.

Признак неисправности 1

ПримечаниеНа следующем рисунке показаны акронимы CC (круиз контроль) и CCM (модуль круиз контроля).

Схема №4

Рис. 4: СИМПТОМ НЕИСПРАВНОСТИ 1. Kia Spectra I рестайлинг 2

Схема №5

Рис. 5: СИМПТОМ НЕИСПРАВНОСТИ 2. Kia Spectra I рестайлинг 2

Схема №6

Рис. 6: СИМПТОМ НЕИСПРАВНОСТИ 3. Kia Spectra I рестайлинг 2

Схема №7

Рис. 7: СИМПТОМ НЕИСПРАВНОСТИ 4. Kia Spectra I рестайлинг 2

Схема №8

Рис. 8: СИМПТОМ НЕИСПРАВНОСТИ 5. Kia Spectra I рестайлинг 2

Схема №9

Рис. 9: СИМПТОМ НЕИСПРАВНОСТИ 6. Kia Spectra I рестайлинг 2

Схема №10

Рис. 10: СИМПТОМ НЕИСПРАВНОСТИ 7. Kia Spectra I рестайлинг 2

Схема №11

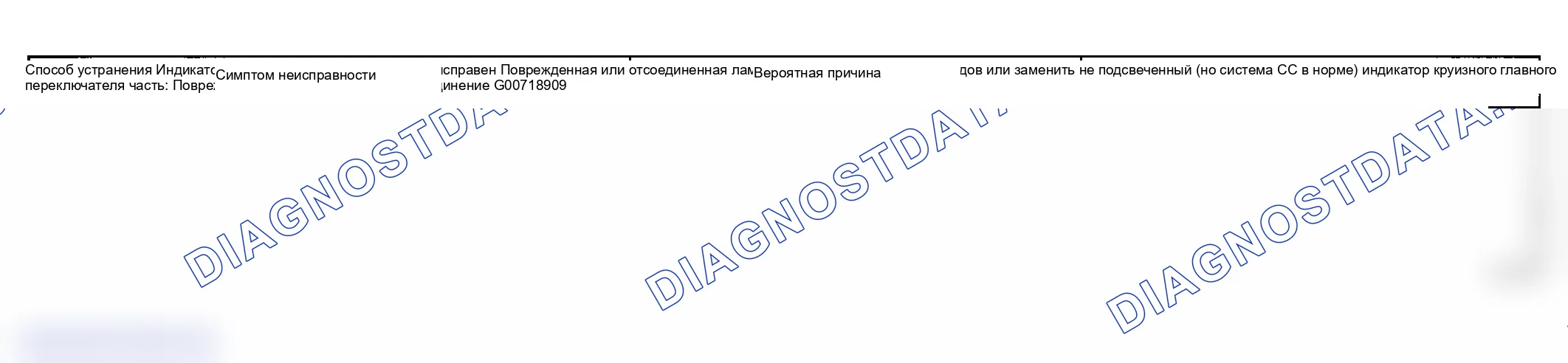

Рис. 11: СИМПТОМ НЕИСПРАВНОСТИ 8. Kia Spectra I рестайлинг 2

Схема №12

Рис. 12: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ. Kia Spectra I рестайлинг 2

Схема №13

Рис. 13: ДЕМОНТАЖ. Kia Spectra I рестайлинг 2

Схема №14

Отсоединить отрицательный кабель аккумулятора.
Отсоединить трос круиз-контроля от корпуса дросселя.
Отсоединить трос круиз-контроля от модуля круиз-контроля.
Отсоединить разъем модуля управления от модуля круиз-контроля.
Отвернуть один болт и две гайки крепления модуля управления с кронштейном.
Извлечь модуль управления с кронштейном из моторного отсека.
Отвернуть три болта крепления модуля круиз-контроля к кронштейну.
Снять модуль управления с кронштейна.

Схема №15

Рис. 15: ПРОВЕРКА системы круиз-контроля. Kia Spectra I рестайлинг 2

Схема №16

Подключить вольтметр между клеммами блока круиз-контроля и землей (разъем подключен).
Включить выключатель зажигания и проверить напряжение на клеммах, как показано на следующем рисунке.

Как проверить круиз-контроль: диагностики

Отсоединить разъем переключателя круиз-контроля.
Измерить целостность цепи между клеммами на управляющем переключателе, когда каждый функциональный переключатель находится во включенном положении.
Если нет непрерывности, заменить автоматический круиз-переключатель.
