Система стеклоочистителя/системы омывателя (сервисная информация): Снятие и установка Kia Sorento IV

Стеклоочистители и омыватели 31 иллюстрация ~7 мин чтения

Замена [07 / 2013 -]

HINT

  1. Выполните аналогичную процедуру для правого и левого борта.
  2. Описанная ниже процедура предназначена для левого борта.
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
  1. СНЯТЬ ПЕРЕДНЮЮ ЩЕТКУ СТЕКЛООЧИСТИТЕЛЯ Снимите держатель передней щетки стеклоочистителя. Снимите переднюю щетку с переднего рычага стеклоомывателя, как показано на иллюстрации. ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Держатель ПРИМЕЧАНИЕ: не опускайте передний рычаг стеклопакета при снятой передней щетке. Наконечник рычага может повредить поверхность лобового стекла.
  2. СНЯТЬ РЕЗИНУ СТЕКЛООЧИСТИТЕЛЯ Снимите с передней щетки стеклоочистителя резину стеклоомывателя вместе с резиновыми подкладками. Удалите 2 резиновые подкладки стеклоуловителя из резины стеклопакета.
  3. УСТАНОВКА РЕЗИНЫ СТЕКЛООЧИСТИТЕЛЯ Установите 2 резиновые подкладки стеклоочистителя на резину стеклоомывателя. ПРИМЕЧАНИЕ: Выровняйте выступы на резине стеклопакета и насечки на подкладках. Совместите изгибы опорных пластин и стекла. Установите резину на переднюю щетку, как показано на иллюстрации. ВНИМАНИЕ: плотно протолкните резину в щетку для надежного зацепления с ними.
  4. УСТАНОВКА ПЕРЕДНЕЙ ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ Установите переднюю щетку стеклоочистителя, как показано на иллюстрации.
Схема №39
Схема №40
Схема №41
Схема №42
Схема №43
Схема №44
  1. ДЕМОНТИРОВАТЬ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ. См. ДЕМОНТАЖ [07 / 2013-12 / 2013] - шаг 13
  2. ДЕМОНТИРОВАТЬ УЗЕЛ ОТДЕЛОЧНОЙ ПАНЕЛИ ЦЕНТРАЛЬНОЙ ПРИБОРНОЙ КОРОБКИ. См. раздел ДЕМОНТАЖ [07 / 2013-12 / 2013] - шаг 5
  3. ДЕМОНТИРОВАТЬ УЗЕЛ КОЖУХА РАСХОДОМЕРА. См. раздел ДЕМОНТАЖ [07 / 2013-12 / 2013] - шаг 14
  4. СНЯТЬ ВЕРХНИЙ ИЗМЕРИТЕЛЬНЫЙ ОРНАМЕНТ ПРИБОРНОЙ ПАНЕЛИ. См. ДЕМОНТАЖ [07 / 2013-12 / 2013] - шаг 15
  5. ДЕМОНТИРОВАТЬ ПРИБОРНУЮ ПАНЕЛЬ № 1 ПОД КРЫШКОЙ В СБОРЕ. См. ДЕМОНТАЖ [07 / 2013 -] - шаг 2
  6. СНИМИТЕ КРЫШКУ НИЖНЕЙ РУЛЕВОЙ КОЛОНКИ Поворачивая рулевое колесо в сборе вправо и влево, отверните 2 винта. Выведите из зацепления 6 когтей и снимите крышку нижней рулевой колонки.
  7. СНЯТЬ ВЕРХНЮЮ КРЫШКУ РУЛЕВОЙ КОЛОНКИ Отсоедините 2 винта и снимите верхнюю крышку рулевой колонки.
  8. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ Отсоедините 2 разъема. С помощью отвертки выведите клешню из зацепления и выньте узел выключателя стеклоочистителя, как показано на иллюстрации. ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Защитная лента ПРИМЕЧАНИЕ: Не нажимайте на клешень слишком сильно, так как он может быть поврежден. ПОДСКАЗКА: заклейте наконечник отверток перед использованием.
Схема №45
  1. СНИМИТЕ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ. См. раздел ДЕМОНТАЖ [12 / 2013 -] - Шаг 12
  2. ДЕМОНТИРОВАТЬ УЗЕЛ ОТДЕЛОЧНОЙ ПАНЕЛИ ЦЕНТРАЛЬНОЙ ПРИБОРНОЙ КОРОБКИ. См. раздел ДЕМОНТАЖ [12 / 2013 -] - этап 4
  3. ДЕМОНТИРОВАТЬ УЗЕЛ КРЫШКИ РАСХОДОМЕРА. См. раздел ДЕМОНТАЖ [12 / 2013 -] - шаг 13
  4. ДЕМОНТИРОВАТЬ ВЕРХНИЙ ИЗМЕРИТЕЛЬНЫЙ ОРНАМЕНТ ПРИБОРНОЙ ПАНЕЛИ. См. ДЕМОНТАЖ [12 / 2013 -] - шаг 14
  5. ДЕМОНТИРОВАТЬ ПРИБОРНУЮ ПАНЕЛЬ № 1 ПОД КРЫШКОЙ В СБОРЕ. См. ДЕМОНТАЖ [07 / 2013 -] - шаг 2
  6. СНЯТЬ ОПОРУ КРЫШКИ РУЛЕВОЙ КОЛОНКИ (с системой Smart ключ система) Отсоедините 4 клешни и снимите опору крышки рулевой колонки.
  7. СНИМИТЕ КРЫШКУ НИЖНЕЙ РУЛЕВОЙ КОЛОНКИ Поворачивая рулевое колесо в сборе вправо и влево, отверните 2 винта. Выведите из зацепления 6 когтей и снимите крышку нижней рулевой колонки.
  8. СНИМИТЕ ВЕРХНЮЮ КРЫШКУ РУЛЕВОЙ КОЛОНКИ Отсоедините 2 клешни и снимите верхнюю крышку рулевой колонки.
  9. СНЯТЬ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ Отсоедините каждый разъем. С помощью отвертки выведите клешню из зацепления и снимите узел выключателя стеклоочистителя, как показано на иллюстрации. ТЕКСТ НА ИЛЛЮСТРАЦИИ * 1 Защитная лента ПРИМЕЧАНИЕ: Не нажимайте на клешень слишком сильно, так как это может привести к его повреждению. ПОДСКАЗКА: перед использованием приклейте наконечник шуруповерта лентой.
Схема №46
Схема №47

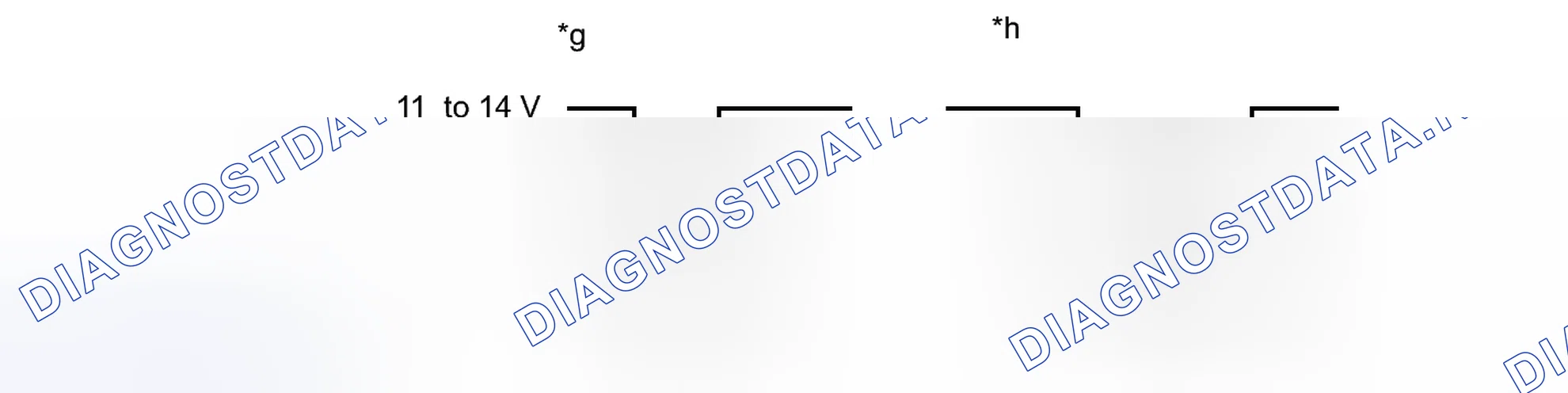

Схема №48
Схема №49
Схема №50
  1. См. СТЕКЛООЧИСТИТЕЛЬ В СБОРЕ С ОБТЮРАТОРОМ).ВЫКЛЮЧАТЕЛЬ ВЫКЛЮЧАТЕЛЯ ПИТАНИЯ +.ПЕРЕКЛЮЧАТЕЛИ, РАСПОЛОЖЕННЫЕ НА ВЕТРОСТОЙКЕ1 (вкл / выкл.2).НАРУЖКА ПЕРЕКЛЮЧАТЕЛЯ ВКЛЮЧЕНИЯ ПРИВОДА ДВИГАТЕЛЯ. D58 D58 D58 D58 D58 D58 D58 D58 D58 D58 D57 D57 D57 D58 D57 D57
Схема №51
  1. Привод Xte3 + Выключатель питания 2 (4), (4-ПОЗИЦИОНН. Разъем для подключения к разъему питания 1).переключатель питания 2шт (2-позиционный разъем для подключения).выход к разъёму питания 3шт. (2).ключ С (5-Позиционн. к Разъемуд).злк лек питания 1- (6-позиционн.).в (2 -позл. D58 D58 D58 D58 D58 D58 D58 D58 D58 D58 D57 D57 D58 D57 D58 D57 D58 D58 D58 D58 D57 D57 D58 D58 D57 D58 D57 D58 D58 D57 D57 D57
Схема №52
  1. УСТАНОВИТЬ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ Зацепить клешню и установить узел выключателя стеклоочистителя, как показано на иллюстрации. Подсоединить разъем.
  2. УСТАНОВИТЬ ВЕРХНЮЮ КРЫШКУ РУЛЕВОЙ КОЛОНКИ Зацепите 4 клешни и установите верхнюю крышку рулевой колонки.
  3. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОЙ КОЛОНКИ Зацепите 6 захватов для установки нижней крышки рулевой колонки. Поворачивая рулевое колесо в сборе вправо и влево, установите 2 винта.
  4. УСТАНОВИТЬ ПРИБОРНУЮ ПАНЕЛЬ № 1 ПОД ПОДУЗЛОМ КРЫШКИ. СМ. УСТАНОВКА [07 / 2013 -] - Шаг 3
  5. УСТАНОВИТЕ ВЕРХНИЙ ИЗМЕРИТЕЛЬНЫЙ ОРНАМЕНТ ПРИБОРНОЙ ПАНЕЛИ. См. раздел УСТАНОВКА [07 / 2013-12 / 2013] - шаг 5
  6. УСТАНОВИТЬ УЗЕЛ КОЖУХА РАСХОДОМЕРА. См. раздел УСТАНОВКА [07 / 2013-12 / 2013] - шаг 6
  7. УСТАНОВИТЬ ПОДУЗЕЛ ОТДЕЛОЧНОЙ ПАНЕЛИ ЦЕНТРАЛЬНОЙ ПРИБОРНОЙ КОРОБКИ. См. раздел УСТАНОВКА [07 / 2013-12 / 2013] - шаг 15
  8. МОНТАЖ БОКОВОЙ ПАНЕЛИ КИП и А ЛЕВ. См. раздел УСТАНОВКА [07 / 2013-12 / 2013] - шаг 8

Установка [12 / 2013 -]

  1. УСТАНОВИТЬ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ Зацепите клешню и установите узел выключателя стеклоочистителя, как показано на иллюстрации. Подключите каждый разъем.
  2. УСТАНОВИТЬ ВЕРХНЮЮ КРЫШКУ РУЛЕВОЙ КОЛОНКИ Зацепите 4 клешни и установите верхнюю крышку рулевой колонки.
  3. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОЙ КОЛОНКИ Зацепите 6 когтей и установите нижнюю крышку рулевой колонки. Поворачивая рулевое колесо в сборе вправо и влево, установите 2 винта.
  4. УСТАНОВИТЕ ОПОРУ КРЫШКИ РУЛЕВОЙ КОЛОНКИ (с системой Smart ключ система) Зацепите 4 клешни и установите опору крышки рулевой колонки.
  5. УСТАНОВИТЬ ПРИБОРНУЮ ПАНЕЛЬ № 1 ПОД ПОДУЗЛОМ КРЫШКИ. СМ. УСТАНОВКА [07 / 2013 -] - Шаг 3
  6. УСТАНОВИТЕ ВЕРХНИЙ ИЗМЕРИТЕЛЬНЫЙ ОРНАМЕНТ ПРИБОРНОЙ ПАНЕЛИ. См. раздел УСТАНОВКА [12 / 2013 -] - шаг 5
  7. УСТАНОВИТЬ УЗЕЛ КОЖУХА РАСХОДОМЕРА. См. раздел УСТАНОВКА [12 / 2013 -] - Шаг 6
  8. УСТАНОВИТЬ УЗЕЛ ОТДЕЛОЧНОЙ ПАНЕЛИ ЦЕНТРАЛЬНОЙ ПРИБОРНОЙ КОРОБКИ. См. раздел УСТАНОВКА [12 / 2013 -] - шаг 15
  9. МОНТАЖ БОКОВОЙ ПАНЕЛИ ПРИБОРОВ. См. раздел УСТАНОВКА [12 / 2013 -] - шаг 8
Схема №53
Схема №54
Схема №55
Схема №56
Схема №57
  1. Снять передний WHEEL LH (СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО ЛЕВ)
  2. ИЗВЛЕКИТЕ ВКЛАДЫШ ПЕРЕДНЕГО КРЫЛА Lh Удалите болт. Снимите втулку. ПОДСКАЗКА: Втулку необходимо заменить на новые, потому что они сломаются при снятии. Используя съемник зажимов, отсоедините 18 зажимов и снимите вкладыш переднего крыла Lн.
  3. СЛЕЙТЕ ЖИДКОСТЬ ДЛЯ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА Отсоедините шланг омывателя от двигателя и насоса стеклоочистителя в сборе, а также слейте жидкость для мытья лобового стекла. ПОДСКАЗКА: Используйте контейнер для сбора жидкости для обмывателя ветрового стекла.
  4. СНЯТЬ ДВИГАТЕЛЬ ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА И НАСОС В СБОРЕ Отсоедините разъем. Снимите мотор омывателя ветрового стекла и насос в сборе, а также упаковку двигателя. ПРИМЕЧАНИЕ: Обязательно замените упаковку мотора на новую.
Схема №58
  1. ПРОВЕРКА СБОРКИ ДВИГАТЕЛЯ И НАСОСА ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА Отсоедините разъем узла двигателя и насоса переднего омывателя. ПОДСКАЗКА: Убедитесь, что двигатель и насос переднего омывающего устройства в сборе установлены на банку омывателей. Заполните банку омывающих устройств жидкостью для омывания ветрового стекла. Проверьте, течет ли жидкость для обмывателя из банки омывателем. OK Условие измерения Указанное состояние Аккумулятор положительный (+) -- > Клемма 1 Аккумуляторная батарея отрицательный (-) - > клемма омыватель * 2
Схема №59
  1. УСТАНОВИТЬ ДВИГАТЕЛЬ ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА И НАСОС В СБОРЕ Установите новую упаковку двигателя, установите двигатель омывателя ветрового стекла и насос в сборе, состыкуйте штуцер, подсоедините шланг омывителя.
  2. ДОБАВИТЬ ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА Добавьте жидкость омывателя ветрового стекла в банку для омывателей.
  3. УСТАНОВИТЬ ВКЛАДЫШ ПЕРЕДНЕГО КРЫЛА ЛЕВ. Установите вкладыш переднего крыла лев с 18 зажимами, установите новую втулку и болт. Момент затяжки: 7,5 Н * м (76 кгс * см, 66 дюйм * фунт)
  4. УСТАНОВИТЬ ПЕРЕДНЕЕ КОЛЕСО ЛЕВОЕ Крутящий момент: 120 Н * м (1224 кгс * см, 89 фут. * фунт)
Схема №60
Схема №61
  1. ПРОВЕРИТЬ ФОРСУНКУ ПРОМЫВОЧНОЙ МАШИНЫ В СБОРЕ При работающем двигателе отрегулировать положение, при котором жидкость для омывателя лобового стекла попадает на лобовое стекло. Стандарт 300 Жидкость для омывающего устройства ударяется о ветровое стекло в областях, показанных на рисунке Стандартный зазор Зона измерения a 660 мм (25 984 дюйма) b 684 мм (26 929 дюйма) c 247 мм (9 134 дюйма) d 232 мм (29 543 дюйма) e 268 мм (10,81 дюйма) (ref-612420-S19442919182014042900000)
Схема №62
Схема №63
  1. СНИМИТЕ КРЫШКУ РЫЧАГА СТЕКЛООЧИСТИТЕЛЯ См. шаг 1
  2. СНЯТЬ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ И ЛОПАСТЬ В СБОРЕ ЛЕВ. См. шаг 2
  3. СНЯТЬ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ И ЛОПАСТЬ В СБОРЕ ПРАВ. См. шаг 3
  4. СНИМИТЕ ПЕРЕДНЕЕ КРЫЛО К ПРАВОМУ БОКОВОМУ УПЛОТНЕНИЮ КАПОТА (см. шаг 4)
  5. ВЫНУТЬ ПЕРЕДНЕЕ КРЫЛО К БОКОВОМУ УПЛОТНЕНИЮ КАПОТА ЛЕВАЯ ПОДСКАЗКА: Используйте ту же процедуру, что и для правого борта.
  6. СНЯТЬ ЖАЛЮЗИ ВЕНТИЛЯТОРА КАПОТА См. шаг 6
  7. ИЗВЛЕКИТЕ ПОДУЗЕЛ ПРОМЫВОЧНОЙ НАСАДКИ Выведите из зацепления 2 кулачка и отделите подузел промывочной насадки. Снимите подузл промывочной насадке со шланга омывателя.

Установка [07 / 2013 -]

  1. УСТАНОВИТЬ ПОДУЗЕЛ ПРОМЫВОЧНОЙ НАСАДКИ Подсоединить подузел промывочной насадки к шлангу омывателя. Зацепить 2 клешни и установить подузл промывочной щетки.
  2. УСТАНОВКА ЖАЛЮЗИ ВЕНТИЛЯТОРА КОЛПАКА См. шаг 4
  3. УСТАНОВИТЬ ПЕРЕДНЕЕ КРЫЛО НА БОКОВОЕ УПЛОТНЕНИЕ КАПОТА ПРАВОЕ См. шаг 5
  4. УСТАНОВИТЬ ПЕРЕДНЕЕ КРЫЛО НА ЛЕВОЕ УПЛОТНЕНИЕ БОРТА КАПОТА ПОДСКАЗКА: Использовать ту же процедуру, что и для правого борта.
  5. МОНТАЖ РЫЧАГА СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА И ЛЕЗВИЯ В СБОРЕ ЛЕВ. См. шаг 7
  6. МОНТАЖ РЫЧАГА СТЕКЛООЧИСТИТЕЛЯ И ЛЕЗВИЯ В СБОРЕ ПРАВ. См. шаг 8
  7. УСТАНОВИТЬ КРЫШКУ РЫЧАГА СТЕКЛООЧИСТИТЕЛЯ См. шаг 9
  8. ПРОВЕРИТЬ ПОДУЗЕЛ ФОРСУНКИ ОМЫВАТЕЛЯ См. шаг 1
