Передние торцевые панели кузова: Снятие и установка Jaguar XF I

Наружные кузовные панели ~3 мин чтения

Как установить передние торцевых панелей кузова: снятий и установок

  1. Для установки выполнить процедуру удаления в обратном порядке.

Как снять передние торцевых панелей кузова: снятий и установок

ВниманиеВсегда защищайте лакокрасочное покрытие и стекло при удалении внешних компонентов.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

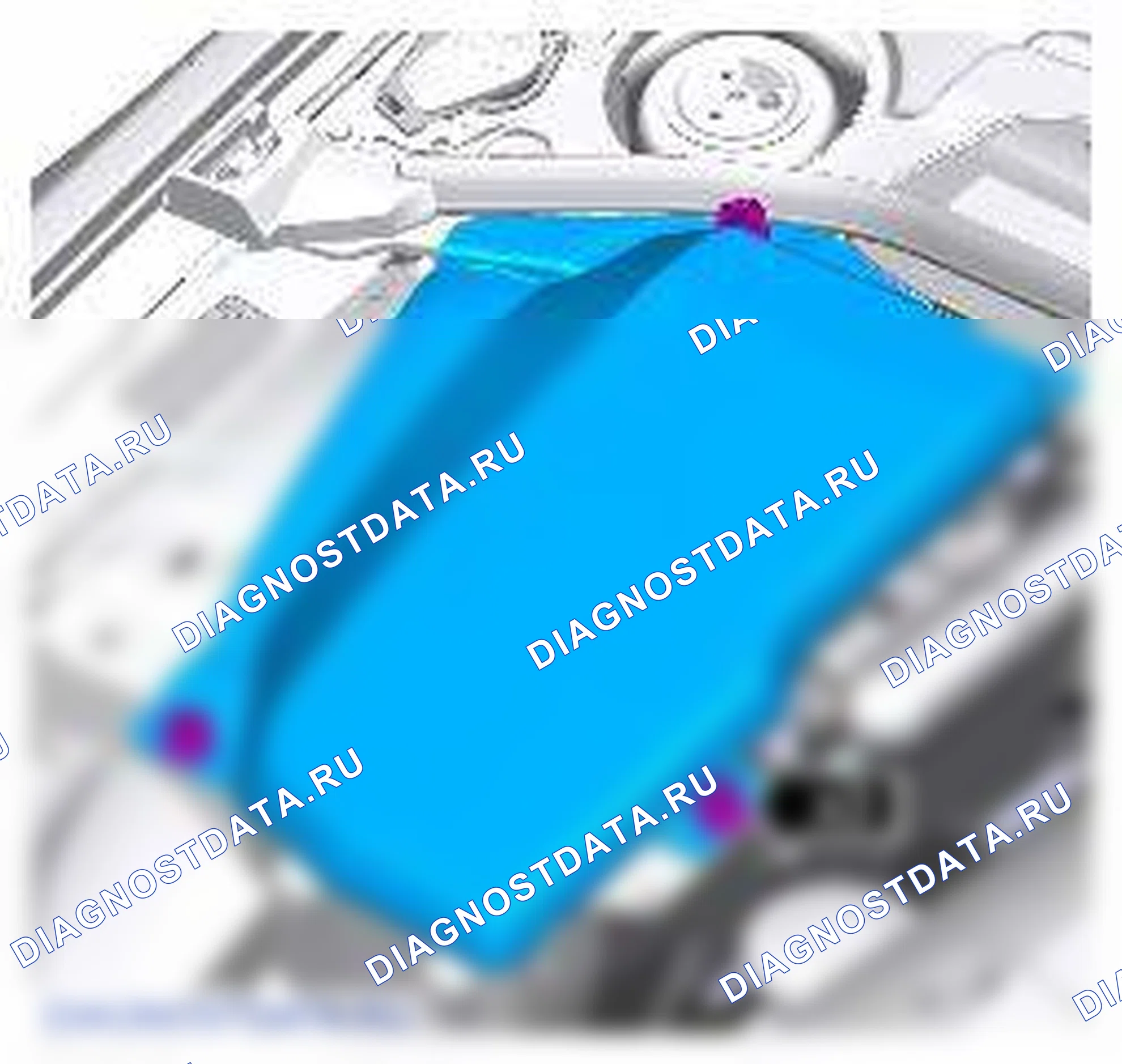

Схема №2
Схема №3
Схема №4
  1. См. раздел " Поворотный рычаг стеклоочистителя ". (ref-568432-S04069394152013072200000)
  2. См. рисунок.
  3. См. рисунок.
  4. См. рисунок.
  5. См. рисунок.
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

  1. Поднять и поддержите транспортное средство.
  2. Крутящий момент: 7 Нм.
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

  1. Поднять и поддержите транспортное средство.
  2. Обратитесь к информации " Колесо и шина ". (ref-568392-S08144059512013072200000)
  3. См. рисунок.
  1. Для установки выполнить процедуру удаления в обратном порядке.
Схема №5
Схема №6
Схема №7
Схема №8
  1. Капот обслуживается как отдельная панель с болтовым креплением.
  2. Дополнительную информацию о системе безопасности пешеходов см. в разделе " Система защиты пешеходов ". (ref-568433-S12879933562013072200000)
  3. Для получения дополнительной информации, касающейся этой процедуры ремонта, см. Следующее: См. " Меры предосторожности в отношении здоровья и безопасности ", " Ремонт кузова ", " Защита от коррозии " и " Кузов и рама ". (ref-568389-S08821854612013072200000)(ref-568434-S01430292912013072200000)(ref-568435-S25603471702013072200000)(ref-568436-S39902320152013072200000)
  4. Отпустить зажимы, отсоединить стойки и отвернуть стопорные гайки.
  5. Снять накладку капота.
  6. Снять защитный крюк капота.
  7. Снять ударники капота.
  1. Поднять панель и свободно установить гайки крепления шарнира капота.
  2. Проверить центровку, если она верна, переходите к следующему шагу, если нет, исправьте и повторить проверку перед продолжением.
  3. Затянуть гайки крепления шарнира капота на 17 Нм и соединить стойки и закрепить зажимами.
  4. Свободно установить оба ударника капота.
  5. Аккуратно закрыть капот так, чтобы бойки были выровнены по защелкам.
  6. Проверить центровку, если она верна, переходите к следующему шагу, если нет, исправьте и повторить проверку перед продолжением.
  7. Затянуть гайки ударника капота до 17 Нм.
  8. Установить предохранительный крюк капота. Затянуть до 17 Нм.
  9. Установить накладку капота.
  1. Поднять и поддержите транспортное средство.
  2. См. рисунок.
  1. Для установки выполнить процедуру удаления в обратном порядке.
  1. См. " Экран вентиляции капота ". (ref-568406-S32289223332013072200000)
  2. См. рисунок.
  3. См. рисунок.
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Все транспортные средства

Схема №9
Схема №10
Схема №11
Схема №12
  1. См. " Центральная панель вторичной переборки ". (ref-568406-S23451519502013072200000)
  2. Крутящий момент: 25 Нм.
  3. См. рисунок.
  4. См. рисунок.
  5. Крутящий момент: 7 Нм.
  6. Крутящий момент: 5 Нм.
  7. См. рисунок.
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Все транспортные средства

Схема №13
Схема №14
  1. См. " Центральная панель вторичной переборки ". (ref-568406-S23451519502013072200000)
  2. Крутящий момент: 25 Нм.
  3. См. рисунок.
  4. См. рисунок.
  5. Крутящий момент: 7 Нм.
  6. Крутящий момент: 5 Нм.
  7. См. рисунок.
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Все транспортные средства

Схема №15
Схема №16
  1. См. " Экран вентиляции капота ". (ref-568406-S32289223332013072200000)
  2. См. " Центральная панель вторичной переборки ". (ref-568406-S23451519502013072200000)
  3. Крутящий момент: 25 Нм.
  4. См. рисунок.
  5. См. рисунок.
  6. См. рисунок.
  7. См. рисунок.
  8. Обратитесь к информации " Воздухоочиститель Rh ". (ref-568403-S20999460262013072200000)
  9. См. рисунок.
  10. См. рисунок.
  1. Для установки выполнить процедуру удаления в обратном порядке.

ПримечаниеДействия по снятию, описанные в этой процедуре, могут содержать сведения об установке.

Все транспортные средства

Схема №17
Схема №18
Схема №19
  1. См. " Центральная панель вторичной переборки ". (ref-568406-S23451519502013072200000)
  2. Крутящий момент: 25 Нм.
  3. См. рисунок.
  4. См. рисунок.
  5. См. рисунок.
  6. Обратитесь к информации " Воздухоочиститель Rh ". (ref-568403-S20999460262013072200000)
  7. См. рисунок.
  8. См. рисунок.
  9. См. рисунок.
  1. Для установки выполнить процедуру удаления в обратном порядке.
