Активные испытания
| Элемент теста | Операция | Описание |
|---|---|---|
| INT лампа (ВНУТР ЛАМПА) | На | Выдает сигнал управления лампой внутреннего помещения. |
| Прочь | Останавливает сигнал управления лампой внутреннего помещения. | |
| ИСПЫТАНИЕ СТУПЕНЧАТОЙ ЛАМПЫ | На | Выдает сигнал управления шаговой лампой. |
| Прочь | Останавливает сигнал управления шаговой лампой. | |
| ИСПЫТАНИЕ БАГАЖНОЙ ЛАМПЫ | На | Выдает сигнал управления лампой в помещении багажника. |
| Прочь | Останавливает сигнал управления лампой в помещении багажника. |
| Элемент теста | Операция | Описание |
|---|---|---|
| ЭКОНОМИЯ ЗАРЯДА БАТАРЕИ | Прочь | Отключает источник питания лампы внутреннего помещения. |
| На | Выводит блок питания лампы внутреннего помещения. |
BCM (модуль контроля тела): Процедура диагностики
- ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ И ПЛАВКУЮ ВСТАВКУ Проверьте, что не перегорели следующие плавкий предохранитель и плавкая вставка Наименование сигнала Плавкий предохранитель и плавкая вставка № Аккумуляторная батарея Блок питания К 10 Предохранитель предохранитель ЕСТЬ: Замените перегоревший плавкий предохранитель или плавкую вставку после ремонта затронутой цепи, если перегорел плавкий предохранитель или плавкая вставка. НЕТ: ПЕРЕЙДИТЕ К 2.
- Проверить Питание SUPPLY цепь Turn OFF. Disconnect BCM разъёмы. проверить напряжение between BCM жгут разъём и масса. Terminals напряжение (Approx.) (+) (-) BCM масса разъём клемма M118 1 1 Напряжение батареи M119 11 Нормальное ли значение измерения? ДА: GO TO 3. НЕТ: Ремонт жгута или разъема.
- Проверить масса цепь проверить continuity between BCM жгут разъём и масса. BCM масса Continuity разъём клемма M119 13 Existed continuity Existed? YES: проверка END NO: Repair жгут or разъём.
Процедура диагностики
- Проверить INTERIOR Плафон салона Питание SUPPLY Выход CONSULT активно проверка Включение выключателя зажигания. Выберите " аккумулятор SAVER " BCM (аккумулятор SAVER) активный тестовый элемент. При работе с тестовым элементом проверьте напряжение между разъемом жгута BCM и землей. Клемма xtag0 не горит. M119
- Th сторона Плафон салона Питание обрыв цепи Выключите выключатель зажигания. Отсоедините следующие разъемы. Карта Лампа xvity зеркало лампа (Lh) Лампа vanity зеркало лампа (Rh) Лампа багажника Лампа подсветки ступени (водитель сторона) Шаговая лампа (пассажир сторона) Проверьте целостность между разъемом жгута BCM и каждым разъемом жгута освещения внутренней комнаты. BCM Каждая внутренняя лампа целостность разъема Клемклемма Xttttag4 карта X1 M119 R15 R12 R13 B47 D12 D42
- ПРОВЕРЬТЕ ВНУТРЕННЮЮ КОМНАТНУЮ ЛАМПУ ИСТОЧНИК ПИТАНИЯ КОРОТКОЕ ЗАМЫКАНИЕ Проверьте целостность цепи между разъемом жгута BCM и землей. BCM Разъем непрерывности массы Клемма M119 4 Не существует Целостность существует? ДА: Отремонтируйте жгуты или разъемы. НЕТ: Проверьте, что каждая внутренняя комнатная лампа не имеет внутреннего короткого замыкания.
- Проверить INTERIOR Плафон салона управление Выход CONSULT активно проверка Выключите выключатель зажигания. Снимите все лампочки лампы карты. Выберите " INT лампа " активного тестового элемента BCM (INT лампа). Работая с тестовым элементом, проверьте целостность между кабельным разъемом BCM и землей. BCM масса проверка Item Continuity разъём INT LLLAMP Xtag0 19 On Exexisted Off - Нет - Заменить Нормальное измерение? Нет? Нет? Нет Есть? Нет Нет? Нет? Нет Нет? Нет? Нет? Нет Нет? Нет? Нет? Нет? Нет? Нет M119
- ПРОВЕРЬТЕ ВНУТРЕННЮЮ КОМНАТНУЮ ЛАМПУ УПРАВЛЕНИЕ РАЗОМКНУТОЙ ЦЕПЬЮ Выключите выключатель зажигания. Отсоедините разъем BCM и разъем лампы карты. Проверьте неразрывность между разъемом жгута BCM и разъемом жгута лампы карты. BCM Map лампа Continuity разъём Continuity разъём Клемма M119 19 R15 2 Существует ли непрерывность существует? ДА: Замените лампу карты. НЕТ: отремонтируйте жгуты или разъемы.
- Проверить INTERIOR Плафон салона управление короткое замыкание Turn the Выключатель зажигания OFF. Disconnect BCM разъём и map лампа разъём. проверить continuity between BCM жгут разъём и the масса. BCM масса Continuity разъём Клемма M119 19 Не существует Целостность существует? ДА: Отремонтировать жгуты или разъемы. НЕТ: Заменить BBBCM.
- Проверить Лампа подсветки ступени Выход CONSULT активно проверка Выключите выключатель зажигания. Снимите лампочки шаговых ламп (со стороны водителя и пассажира). Включите выключатель зажигания. Выберите " Лампа подсветки ступени проверка " активного тестового элемента BCM (INT лампа). При работе с тестовым элементом проверьте целостность цепи между кабельным разъемом BCM и заземлением. BCM масса проверка Item Continuity разъём NORMART лампа проверка Xtxtxxx0 is. M119
- ПРОВЕРКА ШАГОВОЙ ЛАМПЫ ОБРЫВ ЦЕПИ Выключите выключатель зажигания. Отсоедините разъем BCM, и разъем шаговой лампы. Проверьте целостность между разъемом жгута BCM и разъемом жгута шаговой лампы. BCM Шаговая лампа Непрерывность Разъем Клемма Клемма M119 7 Сторона водителя D12 2 Существовало Пассажирская сторона D42 Существует непрерывность? ДА: Заменить шаговую лампу. НЕТ: Отремонтировать жгуты или разъемы.
- ПРОВЕРЬТЕ ШАГОВУЮ ЛАМПУ КОРОТКОЕ ЗАМЫКАНИЕ Выключите выключатель зажигания. Проверьте целостность цепи между разъемом жгута BCM и землей. Клемма M119 7 массы BCM Не существует Целостность цепи существует? ДА: Отремонтируйте жгуты или разъемы. НЕТ: Замените BCM.
- Проверить TRUNK Плафон салона Выход CONSULT активно проверка Выключите выключатель зажигания. Снимите лампу освещения багажника. Включите выключатель зажигания. Выберите " BUGGAGE лампа проверка " активного тестового элемента BCM (INT лампа) 2. При работе с тестовым элементом проверьте целостность между кабельным разъемом BCM и землей. BCM масса проверка item Continuity разъём CLAMP проверка XTAG30 on Go is not existed measure. M120
- ПРОВЕРКА ЛАМПЫ В ПОМЕЩЕНИИ БАГАЖНИКА РАЗОМКНУТАЯ ЦЕПЬ Выключите выключатель зажигания. Отсоедините разъем BCM и разъем лампы в помещении багажника. Проверьте целостность соединения между разъемом кабеля BCM и разъемом кабеля лампы в помещении багажника. BCM Лампа в помещении багажника Целостность разъема Клемма Клемма M120 30 B47 2 Существует Ли целостность? ДА: Заменить лампу в помещении багажника. НЕТ: Отремонтировать жгуты или разъемы.
- ПРОВЕРЬТЕ КОРОТКОЕ ЗАМЫКАНИЕ ЛАМПЫ В ПОМЕЩЕНИИ БАГАЖНИКА Выключите выключатель зажигания. Отсоедините разъем BCM и разъем лампы в помещении багажника. Проверьте целостность между разъемом жгута BCM и землей. Разъем массы BCM Разъем M120 30 Не существует Целостность существует? ДА: Отремонтируйте жгуты или разъемы. НЕТ: Замените BCM.
- Проверить ILLUMINATION управление SWITCHING OPERATION Включение выключателя зажигания При срабатывании выключателя освещения проверьте ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ подсветки кнопочного выключателя зажигания Условие Включение подсветки кнопочного выключателя зажигания Выключатель зажигания 1ST ВКЛ Выключатель зажигания ВЫКЛ. БЛОКИРОВКА ДВЕРИ ВОДИТЕЛЯ ВКЛЮЧАЕТСЯ / ВЫКЛ. ДА: ПЕРЕЙТИ К 2. НЕТ: ПЕРЕЙТИ К 3.
- Проверить PUSH-BUTTON Выключатель зажигания ILLUMINATION масса цепь Выключите выключатель зажигания. Отсоедините разъем BCM и разъем кнопочного выключателя зажигания. Проверьте целостность между разъемом жгута BCM и разъемом кнопочного выключателя зажигания. BCM Кнопочный выключатель зажигания Continuity разъём Клемма M119 14 M50 2 Существует существует существует Ли целостность? ДА: Замените BBБСМ. НЕТ: отремонтируйте жгут или разъем.
- Проверить PUSH-BUTTON Выключатель зажигания ILLUMINATION Питание SUPPLY CONSULT активно проверка Включение выключателя зажигания. Выберите " двигатель Sw ILLUMI " BCM (INTELLIGENT ключ) активно проверка item? to operating the проверка item, проверьте напряжение между разъемом жгута BCM и землей Напряжение (приблизительно) (+) (-) (-) (-) нет) BCM масса двигатель Ssw ILLLLLLLLUMLUMI M123
- Проверить PUSH-BUTTON Выключатель зажигания ILLUMINATION Питание SUPPLY обрыв цепи Выключите выключатель зажигания. Отсоедините разъем BCM и разъем кнопочного выключателя зажигания. Проверьте целостность между разъемом жгута BCM и разъемом жгута кнопочного выключателя зажигания. BCM Кнопочный выключатель зажигания Непрерывность разъема клеммы M123 133 M50 3 Существует существует Ли целостность существует? ДА Жгут: Замените разъем кнопочного выключателя зажигания или нет ремонт: нет.
- Проверить PUSH-BUTTON Выключатель зажигания ILLUMINATION Питание SUPPLY короткое замыкание Выключите выключатель зажигания. Отсоедините разъем BCM и разъем кнопочного выключателя зажигания. Проверьте целостность между разъемом жгута BCM и землей. Разъем непрерывности массы BCM Клемма M123 133 Не существует существует Целостность существует? ДА: Отремонтируйте жгут или разъем. НЕТ: Замените BBBBCM.
Схема №87
Схема №88
Схема №89
Схема №90
Схема №91
Схема №92
Схема №93
Схема №94
Схема №95

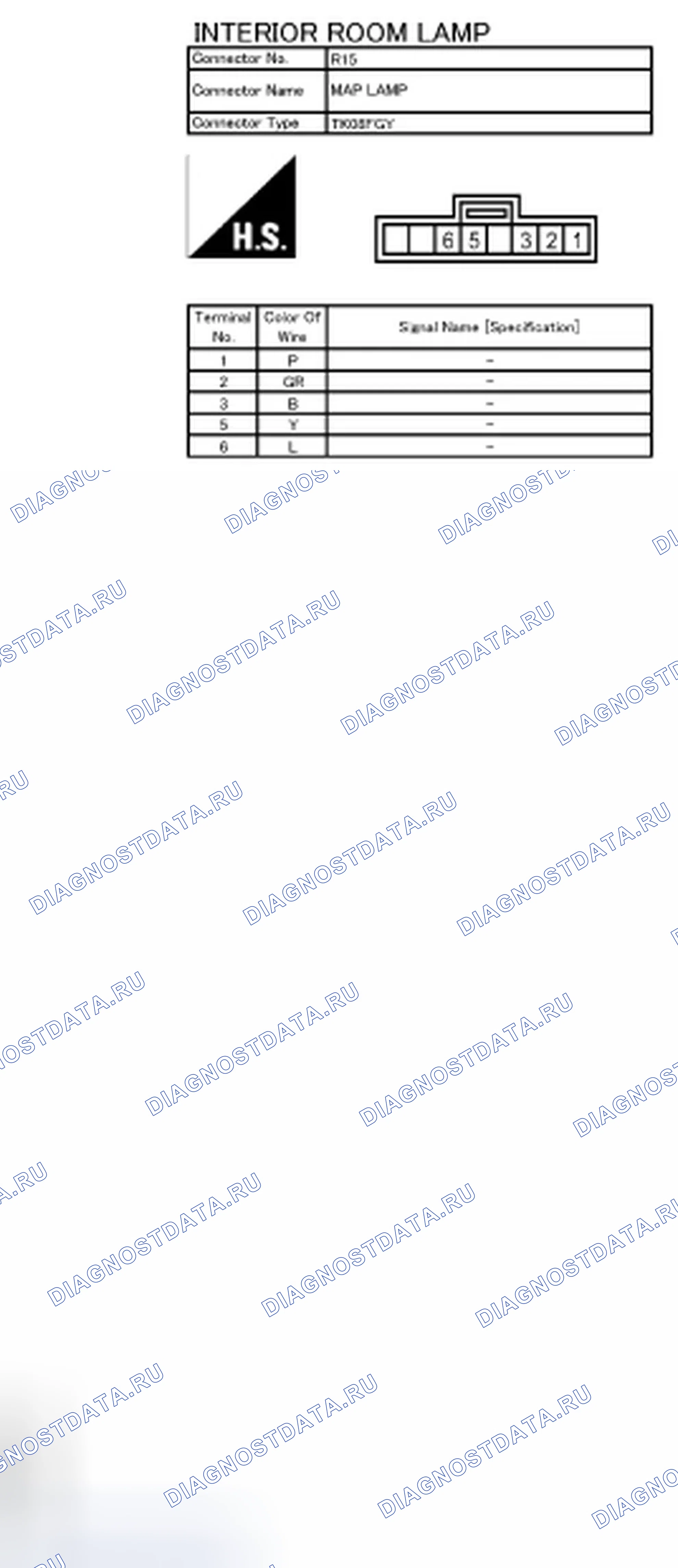

Схема №96
Схема №97
Схема №98
Схема №99
Схема №100
Схема №101
Схема №102
Схема №103
Схема №104
Схема №105
Схема №106
Схема №107
Схема №108
Схема №109
Схема №110
Значения на инструменте диагностики
ПримечаниеСледующая таблица содержит информацию (позиции), неприменимую к данному транспортному средству. Для получения информации (позиций), применимой к данному транспортному средству, обратитесь к элементам дисплея CONSULT.
| Элемент монитора | Состояние | Значение / Статус |
|---|---|---|
| Fr СТЕКЛООЧИСТИТЕЛЬ HI | Кроме переднего переключателя стеклоочистителя HI | Прочь |
| Передний выключатель стеклоочистителя HI | На | |
| НИЖНИЙ УРОВЕНЬ СТЕКЛООЧИСТИТЕЛЯ | Кроме переднего переключателя стеклоочистителя Lo | Прочь |
| Передний выключатель стеклоочистителя Lo | На | |
| FR ШАЙБА SW | Выключатель передней шайбы ВЫКЛ. | Прочь |
| Выключатель передней шайбы ВКЛ. | На | |
| ВНУТРЕННЯЯ ЧАСТЬ СТЕКЛООЧИСТИТЕЛЯ | Кроме переднего переключателя стеклоочистителя INT / AUTO | Прочь |
| Передний выключатель стеклоочистителя INT / AUTO | На | |
| УПОР СТЕКЛООЧИСТИТЕЛЯ Fr | Передний стеклоочиститель не в положении СТОП | Прочь |
| Передний стеклоочиститель в положении СТОП | На | |
| INT VOLUME (ВНУТР. ОБЪЕМ) | Шкала объема стеклоочистителя находится в положении 1-7 | Положение шкалы объема стеклоочистителя |
| ПОВОРОТНИК R | Кроме переключателя поворотного сигнала Rh | Прочь |
| Переключатель поворотников Rh (ПРАВ) | На | |
| ПОВОРОТНИК L | Кроме сигнализатора поворота лев. | Прочь |
| Выключатель сигнала поворота Lh (ЛЕВ) | На | |
| ХВОСТОВАЯ ЛАМПА SW | Кроме выключателя освещения 1ST и 2ND | Прочь |
| Выключатель освещения 1ST или 2ND | На | |
| HI BEAM Sw (высокочастотный пучок) | Кроме выключателя освещения HI | Прочь |
| Выключатель освещения HI | На | |
| ФАРА Sw 1 | Кроме выключателя освещения 2ND | Прочь |
| Выключатель освещения 2ND | На | |
| ФАРА Sw 2 | Кроме выключателя освещения 2ND | Прочь |
| Выключатель освещения 2ND | На | |
| ПРОХОЖДЕНИЕ ПО | Кроме выключателя освещения PASS | Прочь |
| Выключатель освещения PASS | На | |
| AUTO фонарь SW (АВТОМАТИЧЕСКАЯ ПОДСВЕТКА ПО) | Кроме выключателя освещения AUTO | Прочь |
| Выключатель освещения AUTO | На | |
| Fr FOG Sw | Передняя противотуманная фара выключена | Прочь |
| Выключатель передней противотуманной фары ON | На | |
| Sw тумана Rr | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| ДВЕРЦА Sw-DR | Дверь водителя закрыта | Прочь |
| Дверь водителя открыта | На | |
| ДВЕРЦА Sw-AS | Пассажирская дверь закрыта | Прочь |
| Пассажирская дверь открыта | На | |
| ДВЕРЬ SW-RR | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| ДВЕРЬ Sw-Rl | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| ДВЕРЦА Sw-Bk | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| CDL замок Sw | Кроме выключателя замка силовой двери замок | Прочь |
| Выключатель замка силовой двери замок | На | |
| CDL разблокировка Sw | Кроме силового выключателя блокировки дверей разблокировка | Прочь |
| Выключатель замка силовой двери разблокировка | На | |
| КЛЮЧЕВОЙ ЦИЛ. Lk-Sw | За исключением положения ЗАМКА цилиндра двери водителя | Прочь |
| Положение замок цилиндра ключа двери водителя | На | |
| КЛЮЧЕВОЙ ЦИЛ Un-Sw | За исключением положения РАЗБЛОКИРОВКИ цилиндра ключа двери водителя | Прочь |
| Положение РАЗБЛОКИРОВКИ цилиндра ключа двери водителя | На | |
| КЛЮЧЕВОЙ ЦИЛ Sw-Tr | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| HAZARD SW | Выключатель опасности выключен | Прочь |
| Выключатель опасности включен | На | |
| Задний DEF Sw | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| Tr отмена Sw | Выключатель отмены открывания крышки багажника OFF | Прочь |
| Выключатель отмены открывания крышки багажника ON | На | |
| Tr / Bd ОТКРЫТОЕ ПО | Выключатель открывания крышки багажника OFF | Прочь |
| При включенном выключателе открывателя крышки багажника | На | |
| TRNK / HAT Mntr | Крышка багажника закрыта | Прочь |
| Крышка багажника открыта | На | |
| ОБРАТНЫЙ Sw | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| РКЕ-ЗАМОК | Кнопка замок интеллектуальной клавиши не нажата | Прочь |
| Кнопка замок интеллектуального ключа нажата | На | |
| RKE-РАЗБЛОКИРОВКА | Кнопка разблокировка интеллектуальной клавиши не нажата | Прочь |
| Кнопка разблокировка интеллектуального ключа нажата | На | |
| RKE-Tr / Bd | Кнопка TRUNK обрыв интеллектуальной клавиши не нажата | Прочь |
| Кнопка TRUNK обрыв интеллектуальной клавиши нажата | На | |
| RKE-PANIC | Кнопка PANIC на интеллектуальной клавише не нажата | Прочь |
| Нажата кнопка PANIC на интеллектуальной клавише | На | |
| RKE-P / W ОТКР. | Кнопка разблокировка интеллектуальной клавиши не нажата | Прочь |
| Кнопка разблокировка интеллектуальной клавиши нажата и удерживается | На | |
| РЕЖИМ RKE-MODE CHG | Кнопка замок / разблокировка интеллектуального ключа не нажимается и удерживается одновременно | Прочь |
| Кнопка замок / разблокировка интеллектуального ключа нажимается и удерживается одновременно | На | |
| ОПТИЧЕСКИЙ ДАТЧИК. | Яркий снаружи транспортного средства | Около 5 В |
| Темнота снаружи транспортного средства | Близко к 0 В | |
| REQ Sw-DR | Переключатель запроса двери водителя не нажат | Прочь |
| Нажат переключатель запроса двери водителя | На | |
| REQ Sw-AS (ТРЕБУЕТСЯ ПО-АС) | Переключатель запроса двери пассажира не нажат | Прочь |
| Переключатель запроса двери пассажира нажат | На | |
| REQ Sw-Rr | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| REQ Sw-Rl | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| REQ Sw-Bd / Tr | Не нажат переключатель запроса открывания крышки багажника | Прочь |
| Нажат переключатель запроса на открывание крышки багажника | На | |
| PUSH Sw | Не нажат кнопочный выключатель зажигания (push выключатель) | Прочь |
| Нажат кнопочный выключатель зажигания (push выключатель) | На | |
| IGN RLY2-F/B | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| ACC RLY-F / B | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| CLUCH Sw | Педаль сцепления не нажата | Прочь |
| Педаль сцепления нажата | На | |
| ТОРМОЗ Sw 1 | Педаль тормоза нажата при перегорании предохранителя № 7 | Прочь |
| Педаль тормоза не нажата при перегорании предохранителя № 7, или в норме предохранитель № 7 | На | |
| ТОРМОЗНАЯ СИСТЕМА Sw 2 | Педаль тормоза не нажата | Прочь |
| Педаль тормоза нажата | На | |
| DETE / CANCL ПО | Рычаг селектора в положении P (кроме моделей M / T) Нажата педаль сцепления (модели M / T) | Прочь |
| Рычаг селектора в любом положении, кроме P (Кроме моделей M / T) Педаль сцепления не нажата (модели M / T) | На | |
| SFT Pn / N Sw | Рычаг селектора в любом положении, кроме P и N | Прочь |
| Рычаг переключения в положении P или N | На | |
| S / L-замок | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| S / L-РАЗБЛОКИРОВКА | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| РЕЛЕ S / L-F / B | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| UNLK SEN-DR (РАЗБЛОКИРОВКА СЕН-ДР) | Дверь водителя разблокирована | Прочь |
| Дверь водителя заблокирована | На | |
| PUSH Sw-IPDM | Не нажат кнопочный выключатель зажигания (push-выключатель) | Прочь |
| Нажат кнопочный выключатель зажигания (push-выключатель) | На | |
| IGN RLY1-F/B | Выключатель зажигания в положении OFF (ВЫКЛ) или ACC (ACC) | Прочь |
| Выключатель зажигания во включенном положении | На | |
| DETE Sw-IPDM | Рычаг селектора в любом положении, кроме Р | Прочь |
| Рычаг переключения в положении P | На | |
| SFT Pn-IPDM | Рычаг селектора в любом положении, кроме P и N (кроме моделей M / T) Педаль сцепления не нажата (модели M / T) | Прочь |
| Рычаг селектора в положении P или N Нажата педаль сцепления | На | |
| SFT P-MET | Рычаг селектора в любом положении, кроме Р | Прочь |
| Рычаг переключения в положении P | На | |
| SFT N-MET | Рычаг селектора в любом положении, кроме N | Прочь |
| Рычаг переключения в положении N | На | |
| СОСТОЯНИЕ ДВИГАТЕЛЯ | Двигатель остановлен | Стоп |
| Пока двигатель глохнет | Остановка двигателя | |
| При прокрутке двигателя | Заводная рукоятка | |
| Работа двигателя | Управляемый | |
| S / L замок-IPDM | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| С / Л UNLK-IPDM | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| РЕЛЕ S / L-REQ | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| СКОРОСТЬ Veh 1 | Во время движения | Эквивалентно показаниям спидометра |
| СКОРОСТЬ Veh 2 | Во время движения | Эквивалентно показаниям спидометра |
| ДВЕРЦА STAT-DR | Дверь водителя заблокирована | LOCK |
| Ожидание с выборочной операцией РАЗБЛОКИРОВКИ (60 секунд) | Готов | |
| Дверь водителя разблокирована | ОТКРЫТЬ | |
| ДВЕРЦА STAT-AS | Пассажирская дверь заперта | LOCK |
| Ожидание с выборочной операцией РАЗБЛОКИРОВКИ (60 секунд) | Готов | |
| Пассажирская дверь разблокирована | ОТКРЫТЬ | |
| ID OK ФЛАГ | Дверца со стороны водителя открыта после выключения выключателя зажигания (рычаг селектора находится в положении P, за исключением моделей M / T) | Сброс |
| Выключатель зажигания включен | Набор | |
| PRMT ENG STRT (ПРАВ. | Запуск двигателя запрещен | Сброс |
| Допускается запуск двигателя | Набор | |
| PRMT RKE STRT | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Сброс |
| КЛЮЧЕВОЙ Sw-СЛОТ | Интеллектуальный ключ не вставлен в ключевой слот | Прочь |
| Интеллектуальный ключ вставляется в ключевой слот | На | |
| RKE OPE COUN1 | Во время работы интеллектуального ключа | Частота работы интеллектуального ключа |
| RKE OPE COUN2 | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | |
| ИДЕНТИФИКАТОР CONFRM ВСЕ | Идентификатор ключа, принимаемый ключевым слотом, не распознается ни одним идентификатором ключа, зарегистрированным в Бмв. | Тем не менее |
| Идентификатор ключа, который принимает ключевой слот, распознается любым идентификатором ключа, зарегистрированным в Бмв. | Готово | |
| ПОДТВЕРЖДЕНИЕ ID4 | Идентификатор ключа, который принимает ключевой слот, не распознается четвертым идентификатором ключа, зарегистрированным в Бмв. | Тем не менее |
| Идентификатор ключа, который принимает ключевой слот, распознается четвертым идентификатором ключа, зарегистрированным в Бмв. | Готово | |
| ПОДТВЕРЖДЕНИЕ ID3 | Идентификатор ключа, который получает ключевой слот, не распознается третьим идентификатором ключа, зарегистрированным в Бмв. | Тем не менее |
| Идентификатор ключа, который принимает ключевой слот, распознается третьим идентификатором ключа, зарегистрированным в Бмв. | Готово | |
| ПОДТВЕРЖДЕНИЕ ID2 | Идентификатор ключа, который получает ключевой слот, не распознается вторым идентификатором ключа, зарегистрированным в Бмв. | Тем не менее |
| Идентификатор ключа, который принимает ключевой слот, распознается вторым идентификатором ключа, зарегистрированным в Бмв. | Готово | |
| ПОДТВЕРЖДЕНИЕ ID1 | Идентификатор ключа, который получает ключевой слот, не распознается первым идентификатором ключа, зарегистрированным в Бмв. | Тем не менее |
| Идентификатор ключа, который принимает ключевой слот, распознается по первому идентификатору ключа, зарегистрированному в Бмв. | Готово | |
| Тр 4 | Идентификатор четвертого интеллектуального ключа не зарегистрирован в BCM | Тем не менее |
| Идентификатор четвертого интеллектуального ключа зарегистрирован в BCM | Готово | |
| Tp 3 | Идентификатор третьего интеллектуального ключа не зарегистрирован в BCM | Тем не менее |
| Идентификатор третьего интеллектуального ключа зарегистрирован в BCM | Готово | |
| Tp 2 | Идентификатор второго интеллектуального ключа не зарегистрирован в BCM | Тем не менее |
| Идентификатор второго интеллектуального ключа зарегистрирован в BCM | Готово | |
| Tp 1 | Идентификатор первого интеллектуального ключа не зарегистрирован в BCM | Тем не менее |
| Идентификатор первого интеллектуального ключа зарегистрирован в BCM | Готово | |
| ВОЗДУШНЫЙ ПРЕСС Fl | Выключатель зажигания ВКЛ. (Только при получении сигнала от датчика) | Давление воздуха в шине передней левой |
| Система впрыска вторичного воздуха PRESS Fr (ДАВЛЕНИЕ ВОЗДУХА В Шп) | Выключатель зажигания ВКЛ. (Только при получении сигнала от датчика) | Давление воздуха в шине передней правой |
| ДАВЛЕНИЕ ВОЗДУХА Rr | Выключатель зажигания ВКЛ. (Только при получении сигнала от датчика) | Давление воздуха в задней правой шине |
| Система впрыска вторичного воздуха PRESS Rl (ДАВЛЕНИЕ ВОЗДУХА Rl) | Выключатель зажигания ВКЛ. (Только при получении сигнала от датчика) | Давление воздуха в задней левой шине |
| Идентификатор REGST FL1 | Зарегистрирован идентификатор передатчика передней левой шины | Готово |
| Не зарегистрирован идентификатор передатчика передней левой шины | Тем не менее | |
| Идентификатор REGST FR1 | Зарегистрирован идентификатор передатчика передней правой шины | Готово |
| ID передатчика передней правой шины не зарегистрирован | Тем не менее | |
| Идентификатор REGST RR1 | Зарегистрирован идентификатор датчика задней правой шины | Готово |
| Не зарегистрирован ID датчика задней правой шины | Тем не менее | |
| Идентификатор REGST RL1 | Зарегистрирован ID датчика шины задней левой | Готово |
| Не зарегистрирован ID датчика шины задней левой | Тем не менее | |
| СИГНАЛЬНАЯ ЛАМПА | Индикатор давления в шинах выключен | Прочь |
| Индикатор давления в шинах включен | На | |
| Зуммер | Предупредительная сигнализация давления в шинах не звучит | Прочь |
| Звучит предупредительная сигнализация давления в шинах | На |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
ПРОКОНСУЛЬТИРУЙТЕСЬ С ПУНКТОМ МОНИТОРИНГА
Схема №111
Отказобезопасное управление от расшифровка кода ошибки
BCM выполняет отказоустойчивое управление при обнаружении любого расшифровка кода ошибки.
| Отображение содержимого CONSULT | Предохранительный | Аннулирование |
|---|---|---|
| B2190: УСИЛИТЕЛЬ АНТЕННЫ NATS | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2191: ОТЛИЧИЕ КЛЮЧА | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2192: ID DISCORD BCM-блок управления двигателем | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2193: ЦЕПОЧКА BCM-блок управления двигателем | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2195: АНТИ-СКАНИРОВАНИЕ | Запрет прокрутки двигателя | Выключатель зажигания ВКЛ --> ВЫКЛ |
| B2560: РЕЛЕ КОНТРОЛЯ ПУСКАТЕЛЯ | Запрет прокрутки двигателя | Через 500 мс после того, как следующее состояние связи по сигналу CAN станет постоянным Сигнал реле управления стартером Сигнал состояния реле стартера |
| B2608: РЕЛЕ СТАРТЕРА | Запрет прокрутки двигателя | Через 500 мс после того, как следующий сигнал состояния связи становится последовательным Сигнал управления реле двигателя стартера Сигнал состояния реле стартера (CAN) |
| B260A: РЕЛЕ ЗАЖИГАНИЯ | Запрет прокрутки двигателя | Через 500 мс после выполнения следующих условий сигнал управления реле IGN (IPDM E / R): ВЫКЛ. (12 В) Сигнал включения зажигания (CAN к IPDM E / R): ВЫКЛ. (Сигнал запроса) Сигнал включения зажигания (CAN от IPDM E / R): ВЫКЛ. (Сигнал состояния) |
| B260F: СОСТОЯНИЕ ДВИГАТЕЛЯ SIG LOST | Поддерживает положение источника питания, достигнутое во время обнаружения расшифровка кода ошибки | При выполнении любого из следующих условий Питание положение меняется на ACC Receives двигатель status сигнал (CAN) |
| B2617: BCM | Запрет прокрутки двигателя | 1 секунда после того, как управление реле двигателя стартера внутри BCM становится нормальным |
| B2618: BCM | Запрет прокрутки двигателя | 1 секунда после того, как управление реле зажигания (IPDM E / R) внутри BCM становится нормальным |
| B261E: ТИП ТРАНСПОРТНОГО СРЕДСТВА | Запрет прокрутки двигателя | Инициализация BCM |
| B26E8: ПО СЦЕПЛЕНИЯ | Запрет прокрутки двигателя | При выполнении любого из следующих условий распознавания BCM Статус 1 Сигнал выключателя сцепления (CAN от блок управления двигателем): ВКЛ Сигнал выключателя блокировки сцепления: ВЫКЛ (0 В) Статус 2 Сигнал выключателя сцепления (CAN от блок управления двигателем): ВЫКЛ Сигнал выключателя блокировки сцепления: ВКЛ (Напряжение аккумулятора) |
Таблица приоритетов инспекции расшифровки кода ошибки
Если одновременно отображается несколько расшифровка кода ошибки, выполните осмотры один за другим на основе следующей таблицы приоритетов.
| Приоритет | DTC |
|---|---|
| 1 | B2562: НИЗКОЕ НАПРЯЖЕНИЕ |
| 2 | U1000: CAN COMM U1010: БЛОК УПРАВЛЕНИЯ (CAN) |
| 3 | B2190: NATS АНТЕННЫЙ УСИЛИТЕЛЬ B2191: РАЗЛИЧИЕ КЛЮЧА B2192: ID DISCORD BCM-блок управления двигателем B2193: ЦЕПОЧКА BCM-блок управления двигателем B2195: АНТИ-СКАНИРОВАНИЕ |
| 4 | B2553: РЕЛЕ ЗАЖИГАНИЯ XTAGXX1: СТОП-СИГНАЛ Xxtxx2: PUSH-Btn IGN vehicle B2557: VEHICLE B2560: РЕЛЕ СТАРТЕРА B2602: Переключение POSI B2556: положение парковки/нейтрали / СЦЕПSXXXXXXXTXTXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX:::::: B2555 B2601 B2603 B2604 B2605 B2608 B260A B260F B2614 B2615 B2616 B2617 B2618 B261A B261E B26E8 B26EA C1729 U0415 |
| 5 | C1704: НИЗКОЕ ДАВЛЕНИЕ Fl C1705: НИЗКОЕ ДАВЛЕНИЕ Fr xxxagx2: НИЗКОЕ ДАВЛЕНИЕ Rr C1707: НИЗКОЕ ДАВЛЕНИЕ Rl C1708: [НЕТ ДАННЫХ] Fl C1709: [НЕТ ДАННЫХ] Fr C1710: [НЕТ ДАННЫХ] Rr C1711: [НЕТ ДАННЫХ] Rl XTAGD8: ДАВЛЕНИЕ C1706 C1716 C1717 C1718 C1719 C1734 |
| 6 | B2621: ВНУТРИ АНТЕННЫ B2622: ВНУТРИ АНТЕННЫ B2623: ВНУТРИ АНТЕННЫ |
Диагностический индекс кодов неисправностей
ПримечаниеПодробности отображения времени следующие. CRNT: Неисправность обнаружена сейчас. PAST: Неисправность была обнаружена в прошлом. Счетчик IGN отображается на данных стоп-кадра. Подробнее о данных стоп-кадра см. " " общий ITEM: CONSULT FUNCTION (BCM - общий ITEM) " ". (ref-660636-S39237513432014100600000)
| Дисплей CONSULT | Предохранительный | Freeze Frame Data Скорость автомобиля Odo / Trip Meter Состояние автомобиля | Индикаторная лампа интеллектуального ключа ВКЛ. | Сигнальная лампа контроля давления в шинах включена | См. |
|---|---|---|---|---|---|
| Расшифровка кода ошибки не обнаружен. Может потребоваться дальнейшее тестирование. | |||||
| U1000: CAN COMM | |||||
| U1010: БЛОК УПРАВЛЕНИЯ (CAN) | |||||
| U0415: СКОРОСТЬ ТРАНСПОРТНОГО СРЕДСТВА | |||||
| B2190: УСИЛИТЕЛЬ АНТЕННЫ NATS | X | ||||
| B2191: ОТЛИЧИЕ КЛЮЧА | X | ||||
| B2192: ID DISCORD BCM-блок управления двигателем | X | ||||
| B2193: ЦЕПОЧКА BCM-блок управления двигателем | X | ||||
| B2195: АНТИ-СКАНИРОВАНИЕ | X | ||||
| B2553: РЕЛЕ ЗАЖИГАНИЯ | X | ||||
| B2555: СТОП-СИГНАЛ | X | ||||
| B2556: PUSH-Btn IGN Sw | X | X | |||
| B2557: СКОРОСТЬ ТРАНСПОРТНОГО СРЕДСТВА | X | X | X | ||
| B2560: ПУСКОВОЕ РЕЛЕ | X | X | X | ||
| B2562: НИЗКОЕ НАПРЯЖЕНИЕ | X | ||||
| B2601: ПОЛОЖЕНИЕ СДВИГА | X | X | X | ||
| B2602: ПОЛОЖЕНИЕ СДВИГА | X | X | X | ||
| B2603: СОСТОЯНИЕ СДВИГА POSI | X | X | X | ||
| B2604: положение парковки/нейтрали / СЦЕПЛЕНИЕ ПО | X | X | X | ||
| B2605: положение парковки/нейтрали / СЦЕПЛЕНИЕ ПО | X | X | X | ||
| B2608: РЕЛЕ СТАРТЕРА | X | X | X | ||
| B260A: РЕЛЕ ЗАЖИГАНИЯ | X | X | X | ||
| " B260F: ENG STATE SIG LOST " (Потеря сигнала состояния двигателя) (ref-660630-S34264812162014100600000) | X | X | X | ||
| B2614: BCM | X | X | |||
| B2615: BCM | X | X | |||
| B2616: BCM | X | X | |||
| B2617: BCM | X | X | X | ||
| B2618: BCM | X | X | X | ||
| B261A: PUSH-Btn IGN Sw | X | X | |||
| B261E: ТИП ТРАНСПОРТНОГО СРЕДСТВА | X | X | X (Включить на 15 секунд) | ||
| B2621: ВНУТРЕННЯЯ АНТЕННА | X | ||||
| B2622: ВНУТРЕННЯЯ АНТЕННА | X | ||||
| B2623: ВНУТРЕННЯЯ АНТЕННА | X | ||||
| B26E8: Sw сцепления | X | X | X | ||
| B26EA: РЕГИСТРАЦИЯ КЛЮЧА | X | X (Включить на 15 секунд) | |||
| C1704: НИЗКОЕ ДАВЛЕНИЕ Fl | X | ||||
| C1705: НИЗКОЕ ДАВЛЕНИЕ Fr | X | ||||
| C1706: НИЗКОЕ ДАВЛЕНИЕ Rr | X | ||||
| C1707: Рл НИЗКОГО ДАВЛЕНИЯ | X | ||||
| C1708: [НЕТ ДАННЫХ] Fl | X | ||||
| C1709: [NO DATA] (нет данных) Fr | X | ||||
| C1710: [NO DATA] Rr (Нет данных) | X | ||||
| C1711: [NO DATA] Rl (Нет данных) | X | ||||
| C1716: [PRESSDATA ERR] Fl | X | ||||
| C1717: [PRESSDATA ERR] Fr | X | ||||
| C1718: [PRESSDATA ERR] Rr | X | ||||
| C1719: [PRESSDATA ERR] Rl | X | ||||
| C1729: Vhcl скорость SIG ERR | X | ||||
| C1734: БЛОК УПРАВЛЕНИЯ | X |
Таблица симптомов
| Внимание | Выполните самодиагностику с помощью CONSULT перед диагностикой симптомов. Выполните диагностику неисправностей, если обнаружен какой-либо расшифровка кода ошибки. |
|---|
| Признак | Возможная причина | Пункт проверки |
|---|---|---|
| Все следующие лампы не включаются. Карта лампа Багажник комнатная лампа Ступенчатая лампа Тщеславие зеркальная лампа | Жгут между БКМ и каждой внутренней комнатной лампой БКМ | Схема питания лампы внутреннего помещения См. раздел " СХЕМА ПИТАНИЯ ЛАМПЫ ВНУТРЕННЕГО ПОМЕЩЕНИЯ ". (ref-660646-S35346294912014100600000) |
| Внутренняя комнатная лампа не включается, даже если дверь открыта. (Она включается при включении внутренней комнатной лампы.) Внутренняя комнатная лампа не выключается, даже если дверь закрыта. | Жгут между BCM и каждым дверным переключателем Жгут между BCM и каждой лампой внутреннего помещения BCM | Цепь дверного переключателя См. раздел " ДВЕРНОЙ ПЕРЕКЛЮЧАТЕЛЬ ". (ref-660628-S30053334662014100600000) |
| Схема управления лампами внутреннего помещения См. раздел " СХЕМА УПРАВЛЕНИЯ ЛАМПАМИ ВНУТРЕННЕГО ПОМЕЩЕНИЯ ". (ref-660646-S09152056132014100600000) | ||
| Таймер внутренней лампы в помещении не активируется. (Он включается / выключается, когда дверь открывается / закрывается.) | Проверьте настройку внутренней лампы в помещении. Обратитесь к разделу " INT лампа: CONSULT FUNCTION (BCM - INT лампа) ". (ref-660646-S38452318562014100600000) | |
| Шаговые лампы (со стороны водителя и со стороны пассажира) не включаются. (Лампа карты включена.) | Жгут между BCM и каждой шаговой лампой BCM | Цепь шаговой лампы См. " ЦЕПЬ ШАГОВОЙ ЛАМПЫ ". (ref-660646-S20375215052014100600000) |
| Шаговые лампы (со стороны водителя и со стороны пассажира) не выключаются. (Лампа карты выключается.) | ||
| Комнатная лампа багажника не включается. (Лампочка в норме.) Комнатная лампа багажника не выключается. | Жгут между BCM и выключателем лампы в помещении багажника Жгут между BCM и лампой в помещении багажника BCM | Схема включения ламп в помещении багажника См. раздел " ВЫКЛЮЧАТЕЛЬ ЛАМП В ПОМЕЩЕНИИ БАГАЖНИКА ". (ref-660628-S05807858352014100600000) |
| Цепь лампы в помещении багажника См. раздел " ЦЕПЬ ЛАМПЫ В ПОМЕЩЕНИИ БАГАЖНИКА ". (ref-660646-S08141813512014100600000) | ||
| Не загорается подсветка кнопочного выключателя зажигания. | Жгут между BCM и кнопочным выключателем зажигания BCM | Схема подсветки кнопочного выключателя зажигания См. " Схема подсветки кнопочного выключателя зажигания ". (ref-660646-S24320457972014100600000) |
| Внутренняя комнатная лампа аккумуляторной экономии не активируется. | Проверьте настройку экономии заряда батареи внутренней лампы в помещении. См. " активно проверка ". (ref-660646-S11276221392014100600000) |
