Специальные инструменты
Реальные формы инструментов Kent-Moore могут отличаться от форм специальных сервисных инструментов, проиллюстрированных здесь.
Схема №4
Схема №5
Шарнирный шпиндель
- Проверить цапфовый шпиндель на наличие повреждений и коррозии. При обнаружении несоответствий замените стойку в сборе.
Схема №6
Схема №7
- Момент затяжки указан в «см. рис. 4». Затягивать в порядке, обратном снятию. См. расположение компонентов и не используйте повторно детали, не подлежащие повторному использованию.
- Установите колпачок ступицы с помощью подходящего инструмента. ВНИМАНИЕ: Старую крышку ступицы утилизировать; замените новым.
- После установки контргайки обязательно выполните зачеканку. Процедура зачеканки показана на рисунке.
Схема №8
- Как показано на рисунке, используйте съемник (подходящий инструмент), дорн (подходящий инструмент) и заменитель подшипников (подходящий инструмент) для снятия ступицы колеса и подшипникового узла с ротора датчика АБС.
Схема №9
Схема №10
- Запрессовать ротор датчика АБС в ступицу колеса и подшипниковый узел, используя оправку (подходящий инструмент). ВНИМАНИЕ: Старый ротор датчика АБС утилизировать; замените новым. Ротор датчика АБС должен быть установлен так, чтобы его сторона с канавками была обращена внутрь.
- Поверните ступицу колеса несколько раз в обоих направлениях, чтобы правильно посадить подшипник колеса.

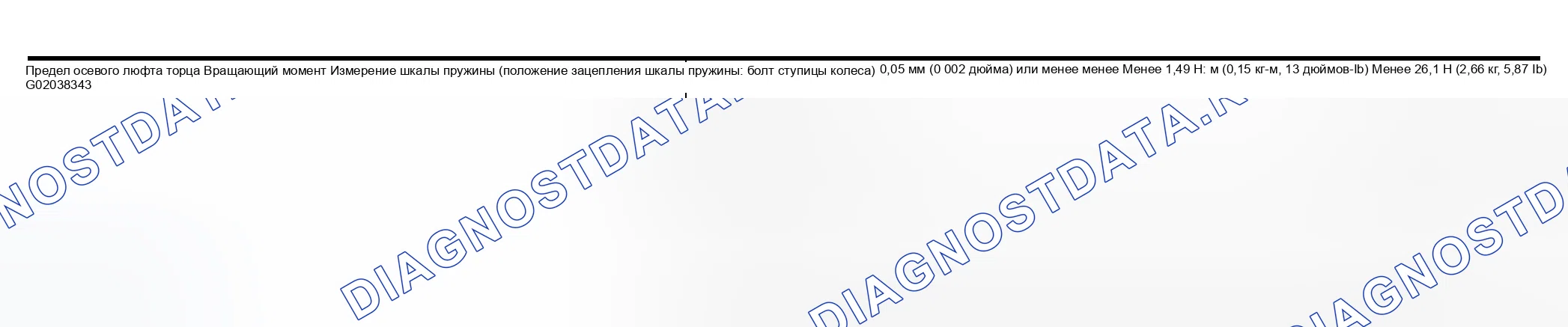

- Прикрепите пружинный баланс к болту ступицы колеса, как показано на рисунке, и потяните его со скоростью 10 +/-2 об/мин для измерения вращающего момента. Стандартное значение Крутящий момент: Менее 1,49 Н.м (0,15 кг-м, 13 дюйм-фунт) Индикация баланса пружины: Менее 26,1 Н (2,66 кг, 5,87 фунта)
