Электростеклоподъёмники: Прочее Infiniti I30 II

Стеклоподъёмники 17 иллюстраций ~3 мин чтения

Блокировка стеклоподъемника

Замок стеклоподъемника предназначен для блокировки работы всех окон, кроме окна двери водителя.

При нажатии на блокировочный переключатель в положение блокировки масса переднего и заднего переключателей стеклоподъемников в главном выключателе передних стеклоприемников отключается, что препятствует работе электродвигателей стеклопакетов.

Функция обнаружения прерывания.

Главный выключатель переднего стеклоподъемника и переключатель переднего стеклопакета Rh по сигналам от энкодера и концевого выключателя в регуляторе передних стеклоприемников контролируют работу двигателя регулятора стеклотекстолита и положение стеклоизделия (полностью закрытое или другое) для стекла водителя и пассажира.

Когда главный выключатель переднего стеклоподъемника или передний переключатель окна питания Rh обнаруживает прерывание во время следующей операции закрытия в боковой двери водителя или пассажира

Автоматическое включение при нахождении выключателя зажигания в положении «ВКЛ».

Автоматическое закрытие при работе на удержанной мощности

Главный выключатель переднего стеклоподъемника или передний переключатель окна питания Rh управляет двигателем регулятора окна питания водителя или пассажира для открытия, и окно питания будет опущено примерно на 150 мм (5,91 дюйма).

Принципиальная схема окна питания. Схема №8
Электросхема окна питания (1 из 5). Схема №9
Электросхема окна питания (2 из 5). Схема №10
Электросхема окна питания (3 из 5). Схема №11
Электросхема окна питания (4 из 5). Схема №12
Электросхема окна питания (5 из 5). Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18
  1. Повернуть выключатель зажигания в положение «ВЫКЛ».
  2. Подсоединить " CONSULT-II " к разъему канала передачи данных. (Рисунок 7): Подключение CONSULT-I к разъёму
  3. Включить выключатель зажигания.
  4. Нажать кнопку " START ". (Пуск 8): дисплей Start
  5. Сенсорный экран " УМНЫЙ ВХОД ". (Страница 9): Отображение умного входа
  6. Нажать кнопку " REMAINED Pwr ". (Сохраненная подача воды). (Таблица 10): Отображение сохраненной подачи воды
  7. Выбрать режим диагностики. Доступны " МОНИТОР ДАННЫХ " и " АКТИВНЫЙ ТЕСТ ". (Таблица 11): Отображение монитора данных и активного теста

" Остаточный Pwr "

Контролируемый элементОписание
IGN ON SW (IGN НА ПО)Показывает состояние [ВКЛ / ВЫКЛ] выключателя зажигания.
ДВЕРЦА Sw-DRПоказывает состояние [ВКЛ / ВЫКЛ] выключателя передней двери Lh.
ДВЕРЦА Sw-ASПоказывает состояние [ВКЛ / ВЫКЛ] переключателя передней двери Rh.

МОНИТОР ДАННЫХ

Элемент тестаОписание
ОСТАТОЧНЫЙ ОБЪЕМ ПЛАСТОВОЙ ВОДЫЭтот тест может подать сигнал RAP (питание) от интеллектуального входного управляющего устройства в систему стеклоподъемников и люк люка. Эти системы могут работать при включении " RETAINED Wwr " на экране CONSULT-II, даже если выключатель зажигания выключен. Во время этого теста CONSULT-I может работать с переключателем зажигания в положении " OFF ". " REMATEFIED PVIR " должен быть включен или выключен, чтобы проверить включение II при включенном зажигании.

АКТИВНЫЕ ИСПЫТАНИЯ

Диагностика неисправностей окна питания (1 из 2). Схема №19

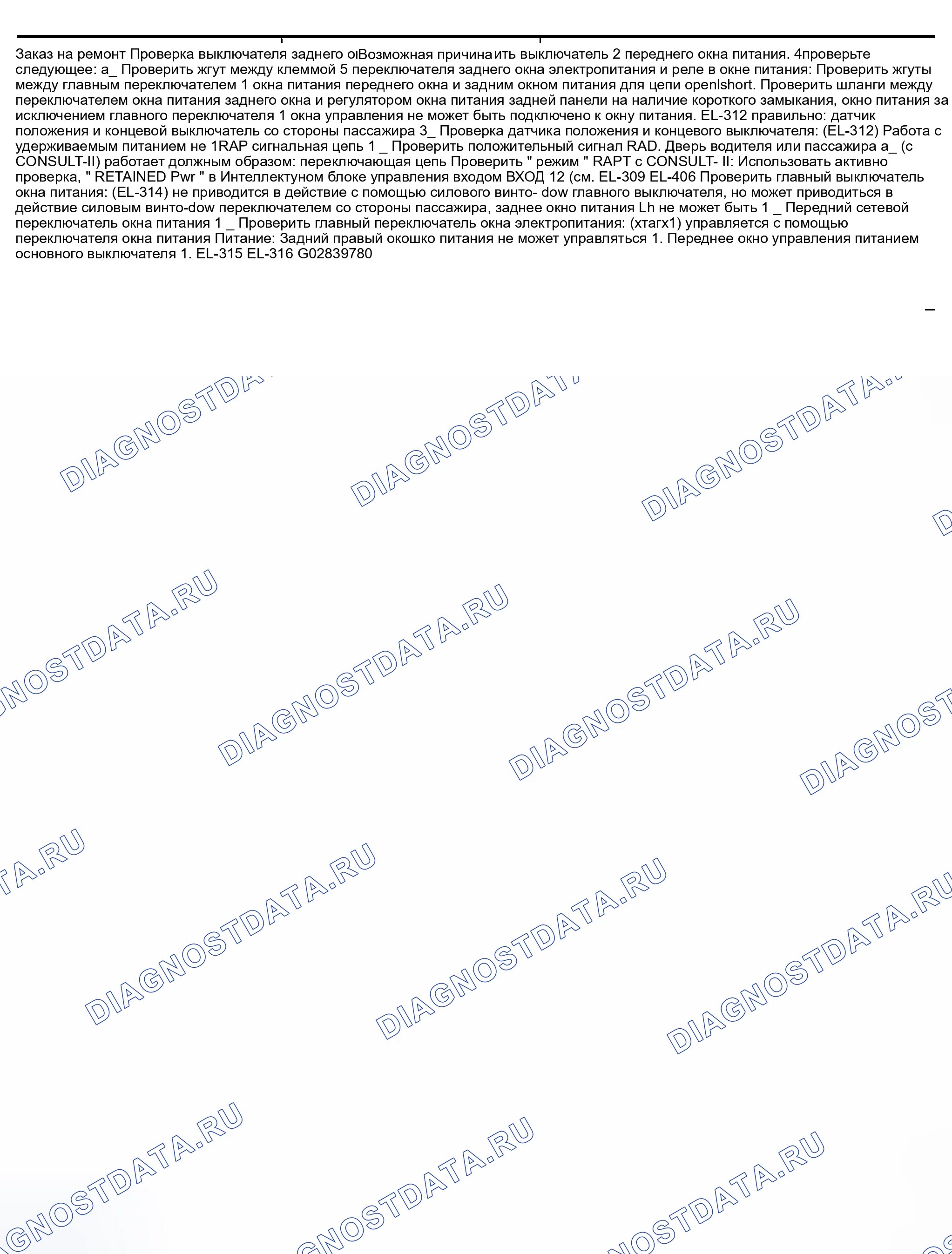

Диагностика неисправностей окна питания (2 из 2). Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
  1. ПРОВЕРКА МЕХАНИЗМА СКОЛЬЖЕНИЯ ДВЕРНОГО ОКНА Проверить следующее. Препятствия в окне, стеклянной формовке и т. Д. Изношенная или деформированная стеклянная формовка Створка двери наклонена слишком далеко внутрь или наружу Регулятор дверного окна OK или Ng OK: GO TO 2. ng: Удалить препятствия или отремонтируйте механизм скольжения дверного стекла.
  2. Проверить Питание SUPPLY TO LIMIT выключатель Disconnect передний Электростеклоподъёмник regulator Lh or RHS жгут разъём. проверить напряжение between передний Электростеклоподъёмники main выключатель клемма 15 or передний Питание окошко ПРАВЫЙ клемма 16 и масса. (Таблица 14): Проверка питания концевого выключателя ПРИМЕЧАНИЕ: проверка напряжения при отсоединенном разъеме жгута регулятора переднего окна питания ЛЕВЫЙ или ПРАВЫЙ. OK или Ng OK: GO to 3 Rpower стекло: заменить.
  3. Проверить LIMIT выключатель OPERATION (Проверь работу концевого выключателя) Подключай регулятор переднего стеклоподъемника ЛЕВ или ПРАВ. Проверить напряжение между клеммой 15 главного переключателя переднего стеклопакета или клеммой 16 правого пускового окна и землей во время операции по закрытию силового окошка. (Рисунок 15): Проверка работы концевого выключатель OK или Ng OK: GO TO 5. Ng- GO ТО 4.
  4. RESET LIMIT выключатель Сбросить концевой выключатель. См. раздел " СБРОС КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ СТЕКОЛ ПЕРЕДНЕЙ ДВЕРИ ".после этого не менее десяти раз проверить напряжение между клеммой 15 главного переключателя переднего окна питания или клеммой 16 правого окна питания и землей во время операции по закрытию окна питания. (Таблица 16): Возврат концевого выключателя в норме или Ng OK: GO TO 5. Нг: Заменить регулятор окна электропитания.
  5. Проверить ENCODER Measure напряжение between передний Электростеклоподъёмник main выключатель клемма 14 or передний Электростеклоподъёмники выключатель Rh клемма 19 и масса с oscilloscope when Электростеклоподъёмник is in automatic closing operation. (Проверь энкодер ОК или Ng OK: Заменяй сетевой выключатель стеклоподъемника или переключатель переднего стеклотекстолита ПРАВ. Нг: заменяем регулятор стеклопривода.
