2004 - передний стеклоочиститель и омыватель - седан: Прочее Infiniti G35 III

Стеклоочистители и омыватели 46 иллюстраций ~8 мин чтения

Меры предосторожности для дополнительной удерживающей системы (SRS) " подушка безопасности " и " устройство предварительного натяжения ремня безопасности "

Дополнительная удерживающая система, такая как " система впрыска вторичного воздуха BAG " и " ремень безопасности PRE-TENSIONER ", используемая вместе с передним ремнем безопасности, помогает снизить риск или тяжесть травмы водителя и переднего пассажира при определенных типах столкновения. Эта система включает в себя входы переключателя ремней безопасности и двухступенчатые модули передних подушек безопасности. Система SRS использует переключатели ремней безопасности для определения развертывания передней подушки безопасности и может развернуть только одну переднюю подушку безопасности, в зависимости от тяжести столкновения и от того, является ли она безопасной. (ref-170480)(ref-179243)

ПредупреждениеВо избежание приведения SRS в нерабочее состояние, что может увеличить риск травмы или смерти в случае столкновения, которое может привести к надуванию подушки безопасности, все техническое обслуживание должно выполняться авторизованным дилером NISSAN / INFINITI. Неправильное техническое обслуживание, включая неправильный демонтаж и монтаж SRS, может привести к травме, вызванной непреднамеренным включением системы. Для удаления спирального кабеля и модуля подушки безопасности см. " УДЕРЖИВАЮЩИЕ СИСТЕМЫ ПОДУШКИ БЕЗОПАСНОСТИ ". (ref-170480)

Отказобезопасная функция

IPDM E / R включает в себя функцию отказоустойчивости для предотвращения сбоев в работе электрических компонентов, управляемых связью CAN, в случае возникновения связи CAN.

При инициировании отказоустойчивого состояния сигналы IPDM E / R остаются в устойчивом состоянии.

Блок связи CAN

Обратитесь к разделу " " УСТРОЙСТВО СВЯЗИ С БАНКАМИ " ". (ref-179296-S07283110442005070500000)

Схема №40
Схема №41
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46

Как проверить цепь питания и заземления

Процедура проверки

Схема №47
Схема №48
Схема №49
Схема №50
Схема №51
  1. ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ См. " " Схема подключения - СТЕКЛООЧИСТИТЕЛЬ " ". OK или Ng OK: GO TO 2 Ng: Если предохранитель перегорел, обязательно устраните причину проблемы перед установкой нового предохранителя См. " " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ " ". (ref-179289-S08532461442005070500000)(ref-166525-S16760524712004092200000)
  2. Проверить Питание SUPPLY цепь Отключить разъем BCM. Проверить напряжение между клеммой разъема жгута BCM и землей. OK или Ng OK: GO TO 3. Ng: Проверить жгут на обрыв или короткое замыкание между предохранителем, плавкой вставкой и BCM.
  3. Проверить масса цепь Проверьте целостность цепи между разъемом жгута BCM и землей. OK или Ng OK: проверка END Ng: Проверьте жгут цепи массы.

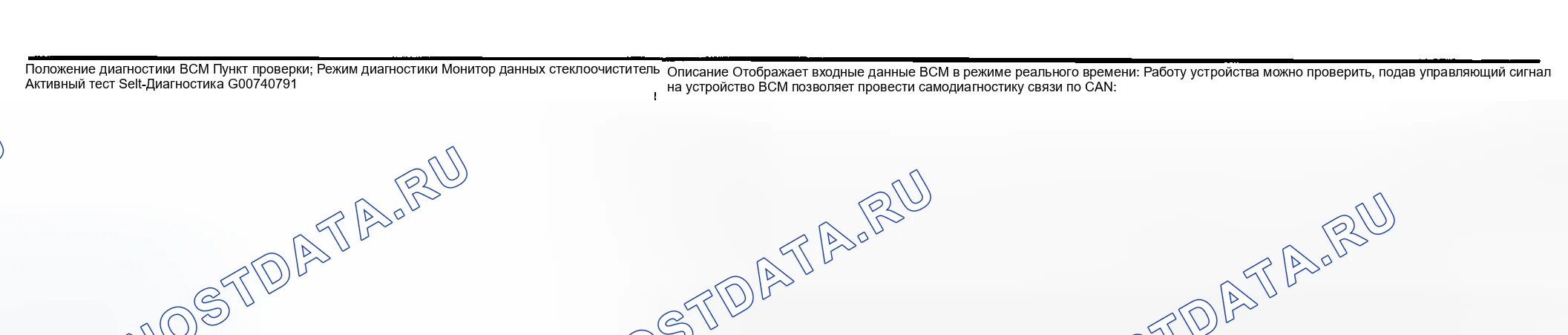

Функции CONSULT-II (BCM)

CONSULT-II может отображать каждый элемент диагностики, используя следующие режимы диагностического тестирования: поддержка работы, результаты самодиагностики, мониторинг данных и активное тестирование посредством приема данных и передачи команд по линии связи CAN BCM.

Схема №52

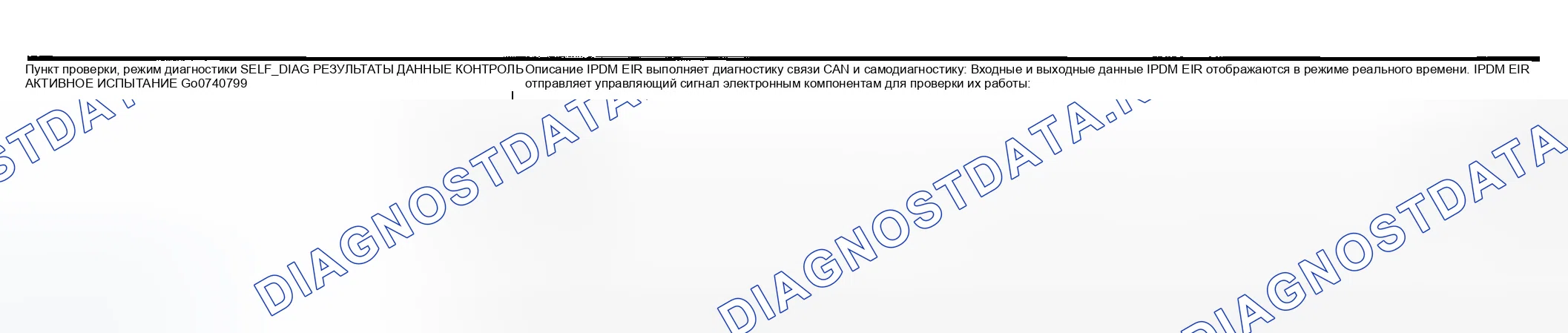

Функции CONSULT-II (IPDM E / R)

CONSULT-II может отображать каждый пункт диагностики, используя следующие режимы диагностического тестирования: поддержка работы, результаты самодиагностики, мониторинг данных и активное тестирование посредством приема данных и передачи команд по линии связи CAN IPDM E / R.

Схема №53

Передний стеклоочиститель не работает

ВниманиеВо время отказоустойчивого управления IPDM E / R передние стеклоочистители могут не работать. Обратитесь к разделу " УПРАВЛЕНИЕ ЛИНИЕЙ СВЯЗИ CAN " в " IPDM E / R ", чтобы убедиться, что он не находится в отказоустойчивом состоянии. (ref-179246-S02532343802005070400000)
Схема №54
Схема №55
Схема №56
Схема №57
Схема №58
Схема №59
Схема №60
Схема №61
Схема №62
Схема №63
Схема №64
Схема №65
  1. Проверить IPDM E / R TO передний стеклоочиститель с CONSULT-II Select " IPDM E / R " by CONSULT-II, и select " активно проверка " on " SELECT DIAG MODE ". Select " передний стеклоочиститель " on " SELECT проверка ITEM ". Without CONSULT-II Start up auto активно проверка. Is the передний WIPOPERATE operate? Y: GO: GO: GO to GO TO 8. NO TO GO 8. NO.
  2. Проверить предохранитель Выключите выключатель зажигания. Проверьте предохранитель № 73 IPDM E / R. OK или Ng OK: GO TO 3. Ng: Если предохранитель перегорел, обязательно устраните причину неисправности перед установкой нового предохранителя, См. " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ ". (ref-166525-S16760524712004092200000)
  3. ПРОВЕРЬТЕ ПЕРЕДНЮЮ ЦЕПЬ СТЕКЛООЧИСТИТЕЛЯ Отсоедините разъем IPDM E / R и разъем двигателя переднего стеклоочистителя. Проверьте целостность соединения между разъемом жгута IPDM E / R и клеммой жгута двигателя переднего стеклоочистителя. Проверьте целостность соединения между клеммой разъема жгута IPDM E / R и заземлением. OK или Ng OK: GO TO 4. Ng: Ремонт жгута или разъема.
  4. ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ проверьте целостность цепи между разъемом жгута IPDM E / R E8 клемма 38 (B) и заземлением. 38 (B) - Масса: Должна существовать целостность цепи. OK или Ng OK: GO TO 5. Ng: Ремонт жгута или разъема.
  5. ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ Подключите разъем IPDM E / R. Проверьте напряжение между разъемом жгута двигателя переднего стеклоочистителя E52 клеммой 4 (L / R) и землей. 4 (R / L) - Земля: Напряжение аккумулятора должно существовать. OK или Ng OK: GO TO 6 Ng: Замените IPDM E / R.
  6. ПРОВЕРЬТЕ ПЕРЕДНИЙ ДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ Подключите передний разъем двигателя стеклоочистителя. Проверьте напряжение между IPDM E / R разъем жгута E7 клемма 31 (L / B) и земля. 31 (L / B) - Земля: Напряжение аккумулятора должно существовать. OK или Ng OK: GO TO 7 Ng: Замените передний двигатель стеклоочистителя.
  7. Проверить IPDM E / R с CONSULT-II Подключите передний разъем двигателя стеклоочистителя. Выберите " IPDM E / R " по CONSULT-II, и замените " активно проверка " на экране " SELECT DIAG MODE ". Выберите " передний стеклоочиститель " на экране " SELECT проверка ITEM ". Проверьте напряжение между разъемом IPDM E / R и заземляющим разъемом (HI, Lo).
  8. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ВЫКЛЮЧАТЕЛЬ С CONSULT-II Выберите " BCM " на CONSULT-II. С " стеклоочиститель " на " МОНИТОРЕ ДАННЫХ " подтвердите, что " передний стеклоочиститель INT ", " передний стеклоочиститель низкий " и " передний стеклоочиститель HI " включены-выключены в соответствии с работой выключателя стеклоочистителя. Без CONSULT-II Обратитесь к " КОМБИНИРОВАННОМУ выключателю проверка ". (ref-179300-S26088490932005070500000)(ref-179300-S26088490932005070500000)
  9. Проверить цепь BETWEEN IPDM E / R и BCM Выберите " BCM " на CONSULT-II, и выполните самодиагностику для " BCM ". Отображаемые результаты самодиагностики НЕТ расшифровка кода ошибки: Замените BCM. См. " СНЯТИЕ И УСТАНОВКА BCM " CAN COMM цепь: Проверьте CAN линию связи BCM на " CAN COMMUNCOMMUNINSPECTION, используя II. (ref-179293-S15076345762005070500000)(ref-179293-S27557633222005070500000)
Схема №66
Схема №67
Схема №68
Схема №69
Схема №70
  1. ПРОВЕРИТЬ ЦЕПЬ МЕЖДУ IPDM E / R И ЭЛЕКТРОДВИГАТЕЛЕМ СТЕКЛООЧИСТИТЕЛЯ С CONSULT-II Выбрать " IPDM E / R " на CONSULT-II. С помощью монитора данных подтвердить, что " WIP AUTO STOP " поворачивает " температура заряда воздуха P " - " STOP P ", связанный с работой стеклоочистителя. Без CONSULT-II ПЕРЕЙТИ К 2. OK или Ng OK: Заменить IPE / R: ПЕРЕЙТИ 2.
  2. ПРОВЕРЬТЕ НАЛИЧИЕ ЦЕПИ ДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ Выключите выключатель зажигания. Отсоедините разъем IPDM E / R и разъем переднего двигателя стеклоочистителя. Проверьте целостность соединения разъема жгута IPDM E / R E7 клемма 32 (L / Y) и разъема жгута переднего двигателя стеклоочистителя E52 клемма 1 (L / Y). 32 (L / Y) - 1 (L / Y): Должна существовать целостность между разъемом переднего двигателя стеклоочистителя и клеммой x5. E52
  3. ПРОВЕРЬТЕ IPDM E / R Подключите разъем IPDM E / R и разъем двигателя переднего стеклоочистителя. Включите выключатель зажигания. Проверьте напряжение между клеммой разъема жгута IPDM E / R и землей, когда двигатель переднего стеклоочистителя остановлен и пока он работает. OK или Ng OK: Замените IPDM E / R. Ng: Замените двигатель переднего стеклоочистителя.
Схема №71
Схема №72
Схема №73
Схема №74
Схема №75
  1. АКТИВНЫЙ ТЕСТ С CONSULT-II Выберите " IPDM E / R " по CONSULT-II и выберите " активно проверка " на экране " SELECT DIAG MODE ". Выберите " передний стеклоочиститель " на экране " SELECT проверка ITEM ". Без CONSULT-II Запуск автоматического активного теста. Работает ли передний стеклоочиститель нормально? ДА: ПЕРЕЙТИ К " COMBINATION выключатель INSPPPPPPPECTION ". (ref-179300-S26088490932005070500000)
  2. Проверить передний стеклоочиститель цепь Выключите выключатель зажигания. Отсоедините разъем IPDM E / R и разъем двигателя переднего стеклоочистителя. Проверьте целостность соединения между разъемом кабеля IPDM E / R E7 клемма 21 (Pu) и разъемом двигателя переднего стеклоочистителя E52 клемма 3 (Pu). 21 (Pu) - 3 (Pu): Целостность между IPDM E / R и разъемом кабеля P7.
  3. Проверка IPDM E / R С помощью разъема CONSULT-II Подключить IPDM E / R. Выберите " IPDM E / R " с помощью CONSULT-II и " активно проверка " на экране " SELECT DIAG MODE ". Выберите " передний стеклоочиститель " на экране " SELECT проверка ITEM ". Проверьте напряжение между разъемом IPDM E / R и заземлением, когда передний Lo работает.
Схема №76
Схема №77
Схема №78
Схема №79
Схема №80
Схема №81
  1. Активно проверка с CONSULT-II Выберите " IPDM E / R by CONSULT-II " и выберите " активно проверка " на экране " SELECT DIAG MODE ". Выберите " передний стеклоочиститель " на экране " SELECT проверка ITEM ". Без CONSULT-II Запуск автоматического активного теста. Работает ли передний стеклоочиститель нормально? ДА: ПЕРЕЙДИТЕ К " COMBINATION выключатель INSPPPECTION ". No: GO: GO to 2. (ref-179300-S26088490932005070500000)
  2. Проверить передний стеклоочиститель цепь Выключите выключатель зажигания. Отсоедините разъем IPDM E / R continuity и разъем переднего двигателя стеклоочистителя. Проверьте целостность между разъемом жгута IPDM E / R E7 клемма 31 (L / B) и разъемом переднего двигателя стеклоочистителя E52 клемма 2 (L / B). 31 (L / B) - 2 (L / B): continuity должны существовать.
  3. ПРОВЕРЬТЕ ЦЕПЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ Подключите разъем двигателя переднего стеклоочистителя. Проверьте напряжение между разъемом жгута IPDM E / R E7 клеммой 31 (L / B) и землей. 31 (L / B) - Земля: Должно существовать напряжение аккумулятора. OK или Ng OK: GO TO 4. Ng: Замените двигатель переднего стеклоочистителя.
  4. Проверьте IPDM E / R. С CONSULT-II Подключите разъем IPDM E / R и разъем переднего двигателя стеклоочистителя. Выберите " IPDM E / R " для CONSULT-II и выберите " активно проверка " на экране " SELECT DIAG MODE ". Выберите " передний стеклоочиститель " на экране " SELECT проверка ITEM ". Проверьте напряжение между IPDM E / R и разъемом кабеля E7 L (B).

Не работает только передний стеклоочиститель INT

Обратитесь к разделу " " ПРОВЕРКА КОМБИНИРОВАННОГО ПЕРЕКЛЮЧАТЕЛЯ " ". (ref-179300-S26088490932005070500000)

Схема №82
  1. ПРОВЕРКА ФУНКЦИИ КОМБИНИРОВАННОГО ИЗМЕРИТЕЛЯ Подтвердите, что спидометр работает нормально. Нормально ли работает передний стеклоочиститель? ДА: ПЕРЕЙТИ К 2. НЕТ: Неисправность системы скорости автомобиля комбинированного измерителя. ПЕРЕЙТИ К " ОСМОТРУ / СИГНАЛУ СКОРОСТИ АВТОМОБИЛЯ ". (ref-179283-S30031779772005070500000)
  2. Проверить CAN COMMUNICATION BETWEEN BCM и COMBINATION METER Выберите " BCM " на CONSULT-II, и выполните самодиагностику для " BCM ". Отображение результатов самодиагностики NO расшифровка кода ошибки: заменить BCM, См. " СНЯТИЕ И УСТАНОВКА BCM ". CAN COMM цепь: проверить CAN COMMUNCOMMUNCOMMUNLINE of BBCM. GO to " CAN COMMUNCOMMUNINSINSINSBY using using USING USING USING USUSING ". (ref-179293-S15076345762005070500000)(ref-179293-S27557633222005070500000)
Схема №83
  1. Проверить COMBINATION выключатель вход сигнал Select " BCM " on CONSULT-II. с " стеклоочиститель " data контроль, provide the " INT VOLUME " changes in order from 1 to 7 according the operation of the периодическая выключатель dial положение. OK или Ng OK: заменить BCM. См. " ДЕМОНТАЖ И И УСТАНОВКИ BBCM ". (ref-179293-S15076345762005070500000)
Схема №84
  1. Проверить цепь BETWEEN COMBINATION выключатель и BCM Select " BCM " on CONSULT-II. с " стеклоочиститель " on " DATA контроль ", Sure " Fr WASHER Sw " turn ON to operation of передний Выключатель омывателя: Fr WASHER Sw ON положение OK or Ng OK: заменить Ber BCM. (ref-179293-S15076345762005070500000)

Обратный клапан

Продуйте воздух в направлении впрыска, и проверьте, что воздух проходит только в одну сторону. Убедитесь, что обратное направление (вдох) невозможно.

Схема №85
