Система стеклоподъемников.: Диагностика Infiniti FX45 I

Стеклоподъёмники 114 иллюстраций ~20 мин чтения

Процедура проверки CONSULT-II

ВниманиеЕсли CONSULT-II используется без подключения CONSULT-II CONVERTER, неисправности могут быть обнаружены при самодиагностике в зависимости от блока управления, который осуществляет связь по CAN.
Схема №4
Схема №5
Схема №6
Схема №7
Схема №8
  1. Включите выключатель зажигания.
  2. Подключите " CONSULT-II и CONSULT-II CONVERTER " к разъему канала передачи данных.
  3. Включите выключатель зажигания.
  4. Нажмите «START (NISSAN BASED VHCL)».
  5. Коснитесь " BCM ", если " BCM " не индицируется, перейдите к разделу " СХЕМА СОЕДИНИТЕЛЯ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) CONSULT-II ". (ref-178916-S15669739472005062500000)
  6. Нажмите на " REMAINED Pwr ".
  7. Выберите режим диагностики. " активно проверка ", " WORK SUPPORT " и " DATA контроль " доступны.

Активные испытания

Элемент тестаОписание
Остаточный PwrЭтот тест может подать сигнал RAP (мощность) от BCM (модуль управления корпусом) к системе стеклоподъемников и люков (если она оборудована). Эти системы могут работать при включении " RETAINED Pwr " на экране CONSULT-II, даже если выключатель зажигания выключен.
Остаточный PwrПРИМЕЧАНИЕ: Во время этого испытания CONSULT-II может работать с выключателем зажигания в положении " OFF ". " RETAINED Pwr " должен быть выключен " ON " или " OFF " на экране CONSULT-II, когда выключатель зажигания включен. Затем выключите выключатель зажигания, чтобы проверить работу удерживаемой мощности.

АКТИВНЫЙ РЕЖИМ КОНТРОЛЯ

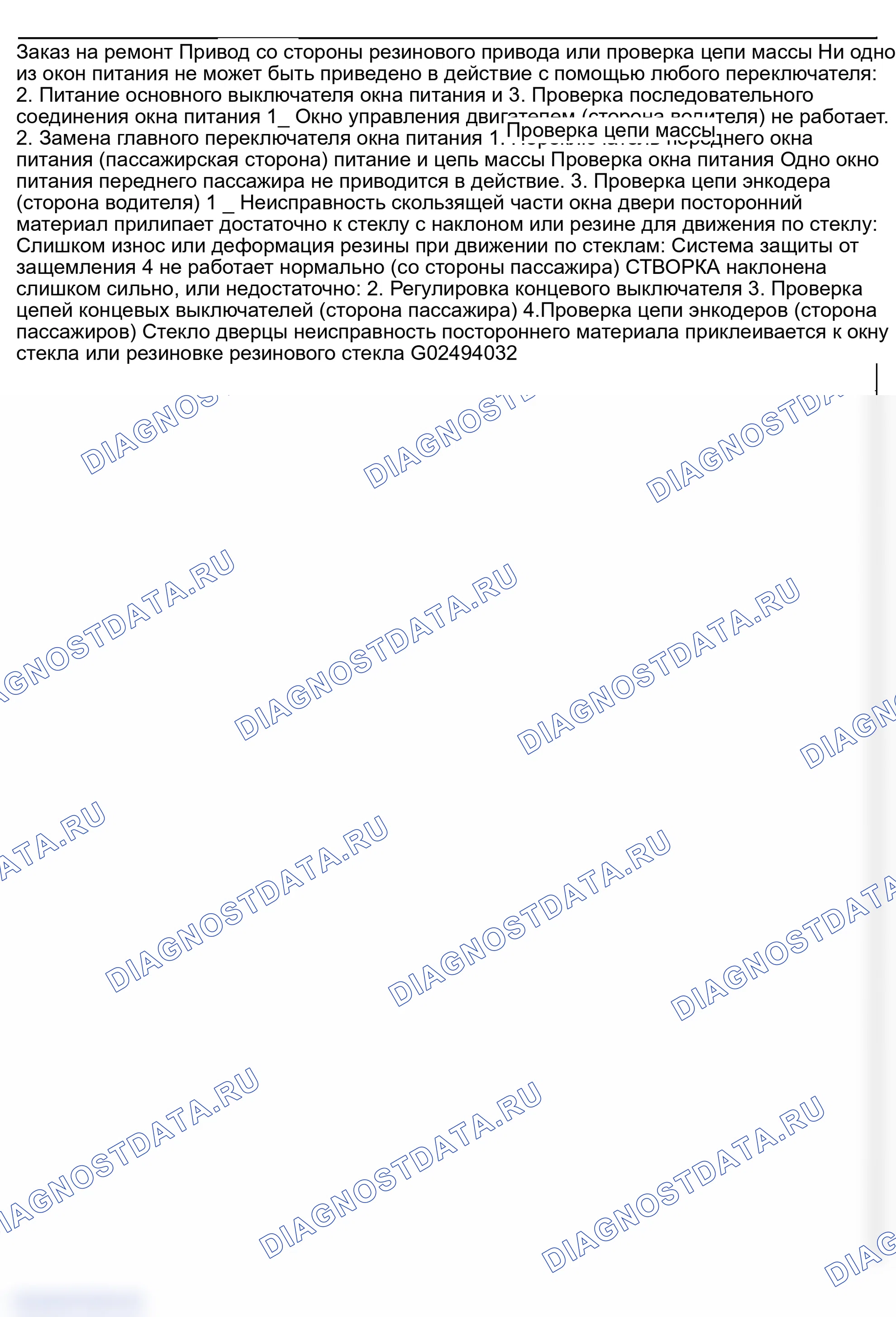

Таблица симптомов диагностики неисправностей - с системой защиты от защемления переднего окна питания

ПримечаниеСхемы соединений системы см. в разделе " FX35 СХЕМЫ СОЕДИНЕНИЙ СИСТЕМЫ " или " FX45 СХЕМЫ СОЕДИНЕНИЙ СИСТЕМЫ ". (ref-166528)(ref-166529)

Убедитесь, что другие системы, использующие сигнал следующих систем, работают нормально.

Схема №9

Таблица симптомов диагностики неисправностей - С передней и задней системой защиты от защемления

ПримечаниеСхемы соединений системы см. в разделе " FX35 СХЕМЫ СОЕДИНЕНИЙ СИСТЕМЫ " или " FX45 СХЕМЫ СОЕДИНЕНИЙ СИСТЕМЫ ". (ref-166528)(ref-166529)

Схема №10
Схема №11
  1. Убедитесь, что другие системы, использующие сигнал следующих систем, работают нормально.
Схема №12
Схема №13
Схема №14
  1. Проверить предохранитель проверить 15A предохранитель [№ 1, расположенный в блоке предохранителей (J / B)] проверить 15A предохранитель [№ 22, расположенный в блоке предохранителей (J / B)] проверить 50A fusible link (буква M, расположенная в коробке предохранителей и плавких вставок). ПРИМЕЧАНИЕ: Обратитесь к разделу " КОМПОНЕНТЫ И ЖГУТ РАСПОЛОЖЕНИЕ ". OK или Ng OK: Устраните НЕИСПРАВНОСТЬ Перед 2. (ref-178943-S39894242292005062500000)(ref-166262)
  2. Проверьте цепь питания Проверьте напряжение между разъемом BCM M3, клеммой M4 38, 42, 55 и землей. OK или Ng OK: Перейдите к 3. Ng: Проверьте цепь питания BCM на обрыв или короткое замыкание.
  3. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем BCM. Проверьте целостность цепи между разъемом BCM M4 клеммой 49, 52 и заземлением. 49 (B) - Масса: Должна существовать целостность. 52 (B) - Масса: Должна существовать целостность цепи. OK или Ng OK: Источник питания и цепь массы в порядке. Ng: Проверьте цепь массы BCM на обрыв или короткое замыкание.
Схема №15
Схема №16
Схема №17
Схема №18
  1. Проверьте цепь питания Включите выключатель зажигания. Проверьте напряжение между разъемом главного выключателя окна питания D6, клеммой D7 10, 19 и землей. 10 (BR) - Земля: Напряжение батареи 19 (W) - Земля: Напряжение батареи OK или Ng OK: Питание главного выключателя окна питания и цепь земли в порядке. Ng: Перейти к 2.
  2. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем главного выключателя стеклоподъемника. Проверьте целостность цепи между разъемом главного выключателя стеклоподъемника D7 клеммой 17 и землей. 17 (B) - Масса: Целостность цепи должна существовать OK или Ng OK: Перейдите к 3. Ng: Ремонт или замена жгута.
  3. Проверка целостности жгута Отсоединить разъем BCM. Проверить целостность жгута между разъемом BCM M4 клемма 53, 54 и разъемом главного выключателя стеклоподъемника D6, D7 клемма 10, 19. 53 (Y / B) - 10 (BR): Должна существовать целостность. 54 (W) - 19 (W): Должна существовать целостность. Проверить целостность жгута между разъемом BCM M4 клемма 53, 54 и землей. 53 (Y / B) - Целостность массы: не Должна уходить.
  4. Проверьте BCM Выходной сигнал Подключите разъем BCM. Включите выключатель зажигания. Проверьте напряжение между разъемом BCM M4 клеммой 53, 54 и землей. 53 (Y / B) - Земля: Напряжение аккумулятора 54 (W) - Земля: Напряжение аккумулятора OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените BCM.
Схема №19
Схема №20
Схема №21
  1. Проверьте цепь питания Проверьте напряжение между разъемом D36 разъема переднего стеклоподъемника (со стороны пассажира) и землей. 10 (Вт) - Земля: Напряжение батареи OK или Ng OK: Блок питания переднего стеклоподъемника (со стороны пассажира) и цепь массы в порядке. Ng: Перейти к 2.
  2. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем переключателя переднего стеклоподъемника (со стороны пассажира). Проверьте целостность соединения между разъемом D36 переключателя переднего стеклоподъемника (со стороны пассажира) и землей. 11 (B) - Масса: Должна существовать целостность. OK или Ng OK: Перейдите к 3. Ng: Отремонтируйте или замените жгут.
  3. Проверьте целостность жгута Отсоедините разъем BCM. Проверьте целостность между разъемом BCM M4 клемма 54 и разъемом D36 переднего стеклоподъемника (со стороны пассажира) клемма 10. 54 (W) - 10 (W): Должна существовать целостность. Проверьте целостность между разъемом BCM M4 клемма 54 и заземлением. 54 (W) - Масса: Целостность не должна существовать. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Отремонтировать или Заменить окно питания между кабелем.
Схема №22
Схема №23
Схема №24
  1. Проверка источника питания Проверьте напряжение между разъемом D58 (Lh) переднего переключателя окна питания (Lh или Rh), клеммой 10 D78 (Rh) и землей. 10 (W) - Земля: Напряжение батареи OK или Ng OK: Перейти к 2. Ng: Перейти к 3.
  2. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем переключателя заднего стеклоподъемника (левого или правого). Проверьте целостность между разъемом переключателя заднего стеклоподъемника (левого или правого) D58 (левого), D78 (правого) клеммой 11 и землей. 11 (B) - Масса: Должна существовать целостность. OK или Ng OK: Исправность заднего стеклоподъемника (Lh или Rh). Замените цепь питания.
  3. Проверка целостности жгута Выключите выключатель зажигания. Отсоедините Bng и разъем заднего стеклоподъемника (Lh или Rh).проверьте целостность между разъемом BCM M4 клемма 54 и разъемом заднего стеклоподъемника (Lh или Rh) D58 (Lh), D78 (Rh) клемма 10. 54 (W) - 10 (W) Жгут: Целостность между разъемом BCM и разъемом M4.
Схема №25
Схема №26
Схема №27
  1. Проверьте выходной сигнал главного выключателя окна питания Включите выключатель зажигания. Проверьте напряжение между разъемом главного выключателя окна питания и землей. OK или Ng OK: Перейдите к 2. Ng: Замените главный выключатель окна питания.
  2. Проверьте целостность жгута Выключите выключатель зажигания. Отсоедините сетевой выключатель стеклоподъемника и разъем двигателя переднего стеклоподъемника (со стороны водителя). Проверьте целостность между разъемом главного выключателя стеклоподъемника D6 клеммы 8, 11 и разъемом двигателя переднего стеклоподъемника (со стороны водителя) D8 клеммы 1, 2. 8 (L) - 2 (L): Должна существовать непрерывность. 11 (B) - 1 (B): Должна существовать непрерывность. OK или Ng OK: Заменить сетевой выключатель двигателя переднего стеклоподъемника (со стороны водителя). Замените или окно питания.
Схема №28
Схема №29
Схема №30
  1. Проверьте переключатель переднего стеклоподъемника (со стороны пассажира) Выходной сигнал Включите выключатель зажигания. Проверьте напряжение между разъемом переключателя переднего стеклоподъемника (со стороны пассажира) и землей. OK или Ng OK: Перейдите к 2. Ng: Замените переключатель переднего стеклоподъемника (со стороны пассажира).
  2. Проверка целостности жгута Выключите выключатель зажигания. Отсоедините передний выключатель стеклоподъемника (со стороны пассажира) и разъем двигателя переднего стеклоподъемника (со стороны пассажира). Проверьте целостность между передним выключателем стеклоподъемника (со стороны пассажира) Разъем D36 клеммы 8, 9 и разъемом двигателя переднего стеклоподъемника (со стороны пассажира) Разъем D38 клеммы 1, 2. 8 (L) - 2 (L): Должна существовать целостность. 9 (G) - 1 (G): Должна существовать целостность жгута. OK или NOK заменить (переднее стеклоподъемника): переднее окно питания (со стороны пассажира.
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
  1. Проверьте выходной сигнал переключателя стеклоподъемника Включите выключатель зажигания. Проверьте напряжение между разъемом заднего переключателя стеклоподъемника (Lh) и землей. OK или Ng OK: Перейдите к 2. Ng: Перейдите к 3.
  2. Проверить жгут Continuity 1 Turn Выключатель зажигания OFF. Disconnect задний Электростеклоподъёмник выключатель (Lh) и задний Электростеклоподъёмник motor (Lh) разъём. проверить continuity between задний Электростеклоподъёмник выключатель (Lh) разъём D55 клемма, 5 и задний Электростеклоподъёмник motor (Lh) разъём D56, 2. 4 (L) - 1 (L): Должна существовать непрерывность. 5 (G) - 2 (G).
  3. Проверьте задний Выключатель стеклоподъемника Источник питания Подключите разъем заднего выключателя стеклоподъемника (Lh). Включите выключатель зажигания. Проверьте напряжение между разъемом заднего выключателя стеклоподъемника D55 клеммой 1 и землей. 1 (BR) - Земля: Напряжение аккумулятора OK или Ng OK: Перейти к 5. Ng: Перейти к 4.
  4. Проверить жгут Continuity 2 Turn Выключатель зажигания OFF. Disconnect Bng и задний Электростеклоподъёмник выключатель (Lh) разъём. проверить continuity between BCM разъём M4 клемма 53 и задний Электростеклоподъёмник выключатель (Lh) разъём D55 клемма 1. 53 (Y / B) -1 (BR): continuity should exist. Проверьте Целостность между разъемом BCM Mклеммой M4 и землей. 53 (y 53 (Y) - масса: масса: не должно быть исправлено).
  5. Проверьте задний выключатель стеклоподъемника Выключите выключатель зажигания. Отсоедините разъем заднего выключателя стеклоподъемника. Задний выключатель стеклоподъемника (Lh) срабатывает, проверьте целостность цепи между клеммами 1, 2, 3 и 4, 5. OK или Ng OK: Перейдите к разделу 6. Ng: Замените задний выключатель стеклоподъемника (Lh).
  6. Проверьте целостность жгута 3 Отсоедините разъем главного выключателя стеклоподъемника. Проверьте целостность между разъемом главного выключателя стеклоподъемника D6 клеммы 1, 3 и клеммой 2 заднего выключателя стеклоподъемника (Lh), 3. 1 (Y) - 2 (Y): Должна существовать целостность. 3 (R) - 3 (R): Должна существовать целостность. OK или Ng OK: Перейдите к 7. Ng: Ремонт или замена жгута.
  7. Проверьте выходной сигнал главного переключателя окна питания Подключите разъем главного переключателя окна питания. Включите выключатель зажигания. Задний левый переключатель в главном переключателе окна питания работает, проверьте напряжение между разъемом главного переключателя окна питания и землей. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените главный переключатель окна питания.
Схема №41
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
Схема №48
Схема №49
Схема №50
  1. Проверьте выходной сигнал переключателя стеклоподъемника Включите выключатель зажигания. Проверьте напряжение между разъемом заднего переключателя стеклоподъемника (Rh) и землей. OK или Ng OK: Перейдите к 2. Ng: Перейдите к 3.
  2. Проверить жгут Continuity 1 Turn Выключатель зажигания OFF. Disconnect задний Электростеклоподъёмник (Rh) и задний Электростеклоподъёмник motor (Rh) разъём. проверить continuity between задний Электростеклоподъёмник выключатель (Rh) разъём D75 terminals 4, 5 и задний Электростеклоподъёмник motor (Rh) разъём D76, 2. 4 (L) -1 (L): Должна существовать непрерывность. 5 (G) - 2 (G).
  3. Проверьте питание переключателя заднего стеклоподъемника Подключите разъем переключателя заднего стеклоподъемника (Rh). Включите выключатель зажигания. Проверьте напряжение между разъемом переключателя заднего стеклоподъемника (Rh) D75 клеммой 1 и землей. 1 (BR) - Земля: Напряжение аккумулятора OK или Ng OK: Перейти к 5. Ng: Перейти к 4.
  4. Проверьте целостность жгута 2 Выключите выключатель зажигания. Отсоедините разъем BCM и заднего переключателя стеклоподъемника (Rh). Проверьте целостность между разъемом BCM M4 клемма 53 и разъемом заднего переключателя стеклоподъемника (Rh) D75 клемма 1. 53 (Y / B) -1 (BR): Должна существовать целостность Проверьте целостность жгута между разъемом BCM M4 клемма 53 и землей. 53 (Y / B) - Масса: Не Должно ИСПРАВИТЬСЯ или не должно быть ИСПРАВ.
  5. Проверьте выключатель заднего стеклоподъемника Выключите выключатель зажигания. Отсоедините разъем выключателя заднего стеклоподъемника. Сработал выключатель заднего стеклоподъемника (Rh), проверьте целостность между клеммами 1, 2, 3 и 4, 5. OK или Ng OK: Переходите к 6. Ng: Замените выключатель заднего стеклоподъемника (Rh).
  6. Проверка целостности жгута 3 Отсоединить разъем главного выключателя стеклоподъемника. Проверить целостность между разъемом главного выключателя стеклоподъемника D6 клеммы 5, 7 и разъемом заднего выключателя стеклоподъемника (Rh) D75 клеммы 2, 3. 5 (G) - 3 (R): Должна существовать целостность. 7 (LG) - 2 (Y): Должна существовать целостность. OK или Ng OK: Перейти к 7. Ng: Ремонт или замена жгута.
  7. Проверьте выходной сигнал главного переключателя окна питания Подключите разъем главного переключателя окна питания. Включите выключатель зажигания. Задний правый переключатель в главном переключателе окна питания работает, проверьте напряжение между разъемом главного переключателя окна питания и землей. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените главный переключатель окна питания.
Схема №51
Схема №52
Схема №53
  1. Проверьте выходной сигнал переключателя заднего окна питания Включите выключатель зажигания. Проверьте напряжение между разъемом переключателя заднего окна питания (Lh или Rh) и землей. OK или Ng OK: Перейдите к 2. Ng: Замените переключатель заднего окна питания (Lh или Rh).
  2. Проверить жгут Continuity Turn Выключатель зажигания OFF. Disconnect задний Электростеклоподъёмник выключатель (Lh or Rh) и задний Электростеклоподъёмник motor (Lh or Rh) разъём заменить continuity between задний Электростеклоподъёмник выключатель (Lh or Rh) existing D58 (Lh), D78 (Rh) should 8, 9 (Lh или Rh). D59 D79
Схема №54
Схема №55
Схема №56
Схема №57
Схема №58
Схема №59
  1. Проверьте сигнал ограничения главного выключателя двери водителя Включите выключатель зажигания. Проверьте напряжение между разъемом двигателя переднего стеклоподъемника (со стороны водителя) и землей. OK или Ng OK: Цепь концевого выключателя в порядке. Ng: Перейти к 2.
  2. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем двигателя переднего окна питания (со стороны водителя). Проверьте целостность цепи между разъемом двигателя переднего окна питания (со стороны водителя) D8 клеммой 6 и землей. 6 (Sb) - Масса: Должна существовать целостность цепи. OK или Ng OK: Перейдите к 4. Ng: Перейдите к 3.
  3. Проверка целостности жгута 1 Отсоединить разъем главного выключателя стеклоподъемника. Проверить целостность между разъемом главного выключателя стеклоподъемника D6 клемма 2 и разъемом двигателя переднего стеклоподъемника (сторона водителя) D8 клемма 6. 2 (Sb) - 6 (Sb): Должна существовать целостность. OK или Ng OK: Заменить главный выключатель стеклоподъемника. Ng: Отремонтировать или заменить жгут между главным выключателем стеклоподъемника и двигателем переднего стеклоподъемника (сторона водителя).
  4. Проверьте выходной сигнал главного выключателя окна питания Включите выключатель зажигания. Проверьте напряжение между разъемом 9 главного выключателя окна питания и землей. 9 (Gy) - Земля: Прибл. 5V OK или Ng OK: Перейдите к 5. Ng: Замените главный выключатель окна питания.
  5. Проверить жгут Continuity 2 Turn Выключатель зажигания OFF. Disconnect Электростеклоподъёмник main выключатель разъём. проверить continuity between Электростеклоподъёмник main выключатель разъём D6 клемма 9 и передний Электростеклоподъёмник motor разъём D8 клемма 5. 9 (Gy) - 5 (Gy): Continuity should existing. OK или Ng OK: заменить передний Электростеклоподъёмник main motor разъём. ng ng N: Ремонт или замена жгута между главным выключателем окна питания и двигателем (со стороны водителя).
Схема №60
Схема №61
Схема №62
Схема №63
Схема №64
Схема №65
  1. Проверьте выключатель переднего стеклоподъемника (со стороны пассажира) Предельный сигнал Включите выключатель зажигания. Проверьте напряжение между разъемом двигателя переднего стеклоподъемника (со стороны пассажира) и землей. OK или Ng OK: Цепь концевого выключателя в порядке. Ng: Перейти к 2.
  2. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем двигателя переднего стеклоподъемника (со стороны пассажира). Проверьте целостность соединения между разъемом двигателя переднего стеклоподъемника (со стороны пассажира) D38 клеммой 6 и землей. 6 (Sb) - Масса: Должна существовать целостность. OK или Ng OK: Перейти к 4. Ng: Перейти к 3.
  3. Проверьте целостность жгута 1 Отсоедините разъем переключателя переднего стеклоподъемника (со стороны пассажира).проверьте целостность между разъемом D36 переключателя переднего стеклоподъемника (со стороны пассажира) 3 и разъемом D38 двигателя переднего стеклоподъемника (со стороны пассажира) 6. 3 (Sb) - 6 (Sb): Должна существовать целостность. OK или Ng OK: Замените переключатель переднего стеклоподъемника (со стороны пассажира).ng: Отремонтируйте или замените жгут между переключателем переднего стеклоподъемника (со стороны пассажира).
  4. Проверьте выключатель переднего стеклоподъемника (со стороны пассажира) Выходной сигнал Включите выключатель зажигания. Проверьте напряжение между разъемом D36 разъема переднего стеклоподъемника (со стороны пассажира) 15 и землей. 15 (Gy) - Земля: Прибл. 5V OK или Ng OK: Перейдите к 5 Ng: Замените выключатель переднего стеклоподъемника (со стороны пассажира).
  5. Проверьте целостность жгута 2 Выключите выключатель зажигания Отсоедините разъем переднего стеклоподъемника (со стороны пассажира) Проверьте целостность между разъемом D36 разъема переднего стеклоподъемника (со стороны пассажира) 15 и разъемом D38 разъема двигателя переднего стеклоподъемника (со стороны пассажира) 5. 15 (Gy) - 5 (Gy): Целостность должна существовать ОК или Ng ОК: Замените двигатель переднего стеклоподъемника (со стороны пассажира).ng: отремонтируйте или замените жгут между переключателем переднего стеклоподъемника (со стороны пассажира) и двигателем переднего стеклоподъемника (со стороны пассажира).
Схема №66
Схема №67
Схема №68
Схема №69
Схема №70
Схема №71
  1. Проверка заднего стеклоподъемника Выключатель предельный сигнал Включение выключателя зажигания Проверьте напряжение между разъемом переключателя заднего стеклоподъемника (левого или правого) и землей. OK или Ng OK: Цепь концевого выключателя исправна. Ng: Перейти к 2.
  2. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем двигателя заднего стеклоподъемника (левого или правого). Проверьте целостность соединения между разъемом двигателя заднего стеклоподъемника (левого или правого) D59 (левого), D79 (правого) клеммой 4 и землей. 4 (ИЛИ) - Масса: Должна существовать целостность. OK или Ng OK: Перейти к 4. Ng: Перейти к 3.
  3. Проверить жгут Continuity 1 Отключить разъем заднего стеклоподъемника (левого или правого).проверить целостность между разъемом заднего стеклоподъемника (левого или правого) D58 (левого), D78 (правого) клеммой 3 и разъемом заднего стеклоподъемника (левого или правого) D59 (левого), D79 (правого) клеммой 4 3 (заменить) или 4 (заменить окно).
  4. Проверка переключателя заднего стеклоподъемника (лев или прав) Выходной сигнал Подключите разъем переключателя заднего стеклоподъемника. Включите выключатель зажигания. Проверьте напряжение между разъемом переключателя заднего стеклоподъемника (лев или прав) D58 (лев) или D78 (прав) клеммой 15 и землей. 15 (прав) - Земля: Прибл. xtag2 OK или Ng OK: Перейти на 5 Ng окна питания. 5V
  5. Проверить жгут Continuity 2 Turn Выключатель зажигания OFF. Disconnect задний Электростеклоподъёмник выключатель (Lh or Rh) разъём. проверить continuity between задний Электростеклоподъёмник выключатель (Lh or Rh) разъём D58 (Lh), D78 (Rh) tagx1 (Rh) tagx2 (Lh) r. D59 D79
Схема №72
Схема №73
Схема №74
Схема №75
Схема №76
Схема №77
Схема №78
  1. Проверить передний Электростеклоподъёмник Motor (водитель сторона) Питание Supply Turn Выключатель зажигания ON. проверить напряжение between передний Электростеклоподъёмник motor (водитель сторона) разъём D8 клемма 4 и масса. 4 (W) - масса: Прибл. 10 В OK или Ng OK: Go to 3. Ng: Go to 2.
  2. Проверьте целостность жгута 1. Выключите выключатель зажигания. Отсоедините сетевой выключатель стеклоподъемника и двигатель переднего стеклоподъемника (сторона водителя). Проверьте целостность между разъемом главного выключателя стеклоподъемника D6 клеммы 15 и разъемом двигателя переднего стеклоподъемника D8 клеммы 4. 15 (Ш) - 4 (Ш): Должна существовать целостность. OK или Ng OK: Замените сетевой выключатель стеклоподъемника. Ng: Отремонтируйте или замените жгут между главным выключателем стеклоподъемника и двигателем переднего стеклоподъемника (сторона водителя).
  3. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем двигателя переднего стеклоподъемника (со стороны водителя). Проверьте целостность цепи между разъемом двигателя переднего стеклоподъемника (со стороны водителя) D8 клемма 6 и землей. 4 (Sb) - Масса: Должна существовать целостность цепи. OK или Ng OK: Перейдите к 5. Ng: Перейдите к 4.
  4. Проверьте целостность жгута 2 Отсоедините разъем главного выключателя стеклоподъемника. Проверьте целостность между разъемом главного выключателя стеклоподъемника D6 клемма 2 и разъемом двигателя переднего стеклоподъемника (со стороны водителя) D8 клемма 6. 2 (Sb) - 6 (Sb): Должна существовать целостность. OK или Ng OK: Замените главный выключатель стеклоподъемника. Ng: Отремонтируйте или замените жгут между главным выключателем стеклоподъемника и двигателем переднего стеклоподъемника (со стороны водителя).
  5. Проверить сигнал энкодера Подключить разъем двигателя переднего окна питания (со стороны водителя). Включить выключатель зажигания. Осциллографом проверить сигнал между разъемом главного переключателя окна питания и землей. ОК или Нг ОК: Заменить главный переключатель окна питания. Нг: Перейти к 6.
  6. Проверить жгут Continuity 3 Turn Выключатель зажигания OFF. Disconnect Электростеклоподъёмник main выключатель и передний Электростеклоподъёмник motor (водитель сторона) разъём. проверить continuity between Электростеклоподъёмник main выключатель разъём D6 клемма 13 и передний Электростеклоподъёмник motor (водитель сторона) разъём D8 клемма 3. 13 (Pu) - 3 (Pu): continuity should. OK или Ng OK: заменить передний Электростеклоподъёмник motor (водитель).
Схема №79
Схема №80
Схема №81
Схема №82
Схема №83
Схема №84
Схема №85
  1. Проверьте двигатель переднего стеклоподъемника (со стороны пассажира) Источник питания Включите выключатель зажигания. Проверьте напряжение между разъемом D38 двигателя переднего стеклоподъемника (со стороны пассажира) клеммой 4 и землей. 4 (R) - Земля: Приблизительно 10 В OK или Ng OK: Перейти к 3. Ng: Перейти к 2.
  2. Проверьте целостность жгута 1 Выключите выключатель зажигания. Отсоедините передний выключатель стеклоподъемника (со стороны пассажира) и разъем двигателя переднего стеклоподъемника (со стороны пассажира). Проверьте целостность между передним выключателем стеклоподъемника (со стороны пассажира) D36 клемма 4 и разъемом двигателя переднего стеклоподъемника (со стороны пассажира) D38 клемма 4. 4 (R) - 4 (R): Должна быть непрерывность. OK или Ng OK: Замените передний выключатель стеклоподъемника (со стороны пассажира). Ng: Ремонт или жгут между передним выключателем (со стороны водителя (со стороны пассажира).
  3. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем двигателя переднего стеклоподъемника (со стороны пассажира) Проверьте целостность цепи между разъемом двигателя переднего стеклоподъемника (со стороны пассажира) D38 клеммой 6 и землей. 6 (Sb) - Масса: Должна существовать целостность цепи. OK или Ng OK: Перейти к 5. Ng: Перейти к 4.
  4. Проверьте целостность жгута 2 Отсоедините разъем переключателя переднего стеклоподъемника (со стороны пассажира).проверьте целостность между разъемом D36 переключателя переднего стеклоподъемника (со стороны пассажира) 3 и разъемом D38 двигателя переднего стеклоподъемника (со стороны пассажира) 6. 3 (Sb) - 6 (Sb): Должна существовать целостность. OK или Ng OK: Замените переключатель переднего стеклоподъемника (со стороны пассажира).ng: Отремонтируйте или замените жгут между переключателем переключателя переднего стеклоподъемника (со стороны переднего стеклоподъемника) и двигателя (со стороны пассажира).
  5. Проверить кодировщик Сигнал Подключить разъем двигателя переднего стеклоподъемника (со стороны пассажира). Включить выключатель зажигания. Проверить осциллографом сигнал между разъемом выключателя переднего стеклоподъемника (со стороны пассажира) и землей. ОК или Нг ОК: Заменить выключатель переднего стеклоподъемника (со стороны пассажира). Нг: Перейти к 6.
  6. Проверьте целостность жгута 3 Выключите выключатель зажигания. Отсоедините передний выключатель стеклоподъемника (со стороны пассажира) и разъем двигателя переднего стеклоподъемника (со стороны пассажира). Проверьте целостность между передним выключателем стеклоподъемника (со стороны пассажира) D36 клемма 12 и разъемом двигателя переднего стеклоподъемника (со стороны пассажира) D38 клемма 3. 12 (Pu) - 3 (Pu): Должна существовать целостность. OK или Ng OK: Заменить передний электродвигатель стеклоподъемника (со стороны пассажира). Nлоподъемника (со стороны пассажира).
Схема №86
Схема №87
Схема №88
Схема №89
Схема №90
Схема №91
  1. Проверить заднее окно питания Двигатель (левое или правое) Питание Включите выключатель зажигания Проверьте напряжение между разъемом выключателя заднего окна питания D58 (левое), D78 (правое) клеммой 4 и землей. 4 (ПУ) - Земля: Примерно 10 В ОК или Нг ОК: Перейти к 2. Нг: Заменить задний переключатель питания (левое или правое).
  2. Проверьте цепь массы Выключите выключатель зажигания. Отсоедините разъем двигателя заднего стеклоподъемника (левого или правого). Проверьте целостность соединения между разъемом двигателя заднего стеклоподъемника (левого или правого) D59 (левого), D79 (правого) клеммой 4 и землей. 4 (ИЛИ) - Масса: Должна существовать целостность. OK или Ng OK: Перейти к 4. Ng: Перейти к 3.
  3. Проверить жгут Continuity 1 Отключить разъем заднего стеклоподъемника (левого или правого).проверить целостность между разъемом заднего стеклоподъемника (левого или правого) D58 (левого), D78 (правого) клеммой 3 и разъемом заднего стеклоподъемника (левого или правого) D59 (левого), D79 (правого) клеммой 4 3 (заменить) или 4 (заменить окно).
  4. Проверить Encoder сигнал Connect задний Электростеклоподъёмник motor (Lh or Rh) разъём. Turn Выключатель зажигания ON. проверить сигнал between задний Электростеклоподъёмник выключатель (Lh or Rh) разъём и масса с oscilloscope. OK or Ng OK: заменить задний Электростеклоподъёмник выключатель (Lh or Rh). Ng: Go to 5.
  5. Проверить жгут Continuity 2 Turn Выключатель зажигания OFF. Disconnect задний Электростеклоподъёмник выключатель (Lh or Rh) и задний Электростеклоподъёмник motor (Lh or Rh) заменить continuity between задний Электростеклоподъёмник выключатель (Lh or Rh) existing D58 (Lh), D78 (Rh) EX12 (Lh). D59 D79
Схема №92
Схема №93
Схема №94
Схема №95
Схема №96
Схема №97
Схема №98
Схема №99
  1. Проверьте входной сигнал дверного переключателя с помощью CONSULT-II Проверьте (" дверь Sw-DR " и " дверь Sw-AS ") в режиме " DATA контроль " с помощью CONSULT-II. Без CONSULT-II Проверьте напряжение между разъемом BCM M3, клеммами B14 12, 62 и землей. OK или Ng OK: Дверной переключатель в порядке. Ng: Перейти к 2.
  2. Проверка целостности жгута Выключите выключатель зажигания. Отсоедините выключатель двери 62 и разъем BCM. Проверьте целостность между разъемом BCM M3, B14 клеммами 12, 62 и разъемом выключателя двери B26, B36 клемма 1. Должна существовать дверь со стороны водителя 62 (W) -1 (W): Должна существовать целостность. Дверь со стороны пассажира 12 (P / B) -1 (Sb): Должна существовать целостность между разъемами BCM M3, X12. B14
  3. Проверьте дверной выключатель Проверьте целостность цепи между дверными выключателями клеммой 1 и заземляющей частью дверного выключателя. OK или Ng OK: Перейдите к 4. Ng: Замените неисправный дверной выключатель.
  4. Проверьте BCM Выходной сигнал Подключите разъем BCM. Проверьте напряжение между разъемом BCM M3, B14 клеммами 12, 62 и землей. 12 (P / B) - Земля: Напряжение аккумулятора 62 (W) - Земля: Напряжение аккумулятора OK или Ng OK: Необходима дальнейшая проверка, См. таблицу симптомов. Ng: Заменить BCM.
Схема №100
Схема №101
Схема №102
Схема №103
Схема №104
Схема №105
Схема №106
Схема №107
  1. Проверьте входной сигнал выключателя цилиндра ключа двери с помощью CONSULT-II проверить (" ключ CYL Lk-Sw ", " ключ CYL Un-Sw ") в режиме " DATA контроль " для " Питание дверь замок система " с помощью CONSULT-II. См. ", " DATA контроль " Без CONSULT-II Проверьте напряжение между разъемом главного выключателя окна питания и землей, необходимо OK или GO. (ref-178929-S26115315962005062500000)
  2. Проверка целостности жгута Выключите выключатель зажигания. Отсоедините главный выключатель стеклоподъемника и разъем замка ключа передней двери (со стороны водителя). Проверьте целостность между разъемом главного выключателя стеклоподъемника D6 клеммы 4, 6 и разъемом замка передней двери (со стороны водителя) D10 клеммы 1, 6. 4 (P) - 1 (P): Должна существовать непрерывность. 6 (OR) - 6 (OR): Должна существовать целостность. OK или Ng OK: Перейдите к 3. Nк Ng: Ремонт ключу главного выключателя замка двери или кабеля.
  3. Проверьте дверь ключ цилиндр переключатель Масса Проверьте целостность между передней дверью замок в сборе (со стороны водителя) разъем D10 клемма 5 и земля. 5 (B) - Земля: Целостность должна существовать. OK или Ng OK: Перейти к 4. Ng: Ремонт или замена жгута.
  4. Проверьте переключатель цилиндра ключа двери Проверьте целостность между клеммами 1, 6 и 5 дверного замка в сборе. OK или Ng OK: Необходима дальнейшая проверка. См. Таблицу симптомов. Ng: Замените переключатель цилиндра ключа передней двери (со стороны водителя).
Схема №108
Схема №109
Схема №110
Схема №111
Схема №112
Схема №113
Схема №114
Схема №115
Схема №116
  1. Проверьте выходной сигнал бокового переключателя Электростеклоподъёмник с помощью CONSULT-II Проверьте (" CDL замок замок Sw ", " CDL разблокировка Sw ") в режиме DATA контроль для " дистанционный KEYLESS ENTRY система " с CONSULT-II. Обратитесь к " DATA контроль ". Без CONSULT-II Снимите ключ с выключателя зажигания, и дверь со стороны водителя и пассажира будет закрыта. (ref-178929-S26115315962005062500000)
  2. Проверьте выходной сигнал BCM проверить (" Электростеклоподъёмник DOWN ") в режиме " активно проверка " для " дистанционный KEYLESS ENTRY система " с CONSULT-II. Обратитесь к разделу " активно проверка ". При выполнении " активно проверка " окно со стороны водителя и пассажира опускается. OK или Ng OK: Необходима дальнейшая проверка. Обратитесь к диаграмме симптомов. Ng: Заменить BCM. (ref-178925-S17658384952005062500000)
  3. Проверка массы переключателя стеклоподъемника Выключите выключатель зажигания. Отсоедините сетевой выключатель стеклоподъемника и разъем переключателя переднего стеклоподъемника (со стороны пассажира). Проверьте целостность соединения между разъемом главного переключателя стеклоподъемника D7 17 и землей. 17 (B) - Масса: Должна существовать целостность. Проверьте целостность соединения между разъемом переключателя переднего стеклоподъемника (со стороны пассажира) D36 11 и землей. 11 (B) - Масса: Должна существовать целостность. OK или Ng OK: Перейти на 4 Nng: Ремонт или жгут.
  4. Проверьте цепь последовательного соединения окна питания Отсоедините разъем BCM. Проверьте целостность цепи между разъемом BCM клемма M3 22 и разъемом главного выключателя окна питания D6 клемма 14. 22 (OR) -14 (Y): Должна существовать целостность цепи. Проверьте целостность цепи между разъемом BCM клемма M3 22 и разъемом переднего выключателя окна питания (со стороны пассажира) D36 клемма 16. 22 (OR) - 16 (Y): Должна существовать целостность цепи. OK или Ng OK заменить или заменить главное окно питания: Заменить.
Схема №117
  1. Проверьте изменение переключателя стеклоподъемника с помощью рабочего переключателя заднего стеклоподъемника (левого или правого). Работает ли он нормально, подтверждается? ДА: Замените переключатель заднего стеклоподъемника (левого или правого). НЕТ: Перейдите к разделу 2.
  2. Проверка целостности жгута Выключите выключатель зажигания. Отсоедините сетевой выключатель стеклоподъемника и разъем заднего выключателя стеклоподъемника (лев или прав). Проверьте целостность между разъемом главного выключателя стеклоподъемника D6 клемма 14 и разъемом заднего выключателя стеклоподъемника (лев или прав) D58 (лев), D78 (прав) клемма 16. 14 (Y) - 16 (Y): Должен существовать сетевой выключатель питания OK или Ng заменить окно питания.
