Процедура проверки CONSULT-II
| Внимание | Если CONSULT-II используется без подключения CONSULT-II CONVERTER, неисправности могут быть обнаружены при самодиагностике в зависимости от блока управления, который осуществляет связь по CAN. |
|---|
Схема №35
Схема №36
Схема №37
Схема №38
- Поверните выключатель зажигания в положение «ВЫКЛ».
- Подключите «CONSULT-II» и «CONSULT-II CONVERTER» к разъему канала передачи данных.
- Включите выключатель зажигания.
- Нажмите «START (NISSAN BASED VHCL)».
- Коснитесь " AUTO привод POS " и " BCM ". Если " AUTO привод POS ". не индицируется, обратитесь к " CONSULT-II диагностический разъём (диагностический разъём) (диагностический разъём) цепь ". (ref-178916-S15669739472005062500000)
- Выберите режим диагностики. Доступны " DATA контроль ", " активно проверка ", " SELF-DIAG RESULTS ", " ECU PART NUMBER " и " WORK SUPPORT ".
Результаты самодиагностики
| Дисплей CONSULT-II | Пункт | Неисправность обнаружена, когда... | Ссылка |
|---|---|---|---|
| ЦИРКУЛЯЦИЯ CAN COMM [U1000] | Коммуникация по CAN | Неисправность обнаружена в связи CAN. | Может ли проверка связи с использованием CONSULT-II (самодиагностика) |
| СКОЛЬЖЕНИЕ СИДЕНЬЯ [B2112] | Двигатель скольжения сиденья | При отсутствии ручных и автоматических операций, обнаружении в течение 0,1 с и более каких-либо двигательных операций салазок кресла, состояние оценивается как " Ошибка вывода ". | " Проверка цепи двигателя скольжения " Проверка цепи датчика скольжения (ref-179055-S21397721142005062900000) |
| ОТКИДЫВАНИЕ СИДЕНЬЯ [B2113] | Двигатель откидывания сиденья | При не выполнении каких-либо ручных и автоматических операций, при обнаружении каких-либо двигательных операций откидывания кресла в течение 0,1 секунды и более, состояние оценивается как " Ошибка вывода ". | " Проверка цепи отклоняющегося двигателя " Проверка цепи отклоняющегося датчика (ref-179055-S13732481332005062900000) |
| ПОДЪЕМНИК СИДЕНЬЯ Fr [B2114] | Двигатель Fr для подъема кресла | При не выполнении каких-либо ручных и автоматических операций, при обнаружении каких-либо двигательных операций подъема кресла Рв в течение 0,1 с и более, состояние оценивается как " Ошибка вывода ". | " Проверка цепи переднего подъемного двигателя " Проверка цепи переднего подъемного датчика (ref-179055-S11417942272005062900000) |
| Rr ПОДЪЕМНИКА СИДЕНЬЯ [B2115] | Двигатель Rr для подъема сиденья | При не выполнении каких-либо ручных и автоматических операций, при обнаружении каких-либо двигательных операций подъема кресла Rr в течение 0,1 секунды и более, состояние оценивается как " Ошибка вывода ". | " Проверка цепи заднего подъемного двигателя " Проверка цепи переднего подъемного датчика (ref-179055-S11417942272005062900000) |
| ВЫХОД НАКЛОНА [B2116] | Двигатель наклона | Если в течение 0,1 с и более не выполняются ручные и автоматические операции, при обнаружении каких-либо двигательных операций наклона сиденья, состояние оценивается как " Ошибка на выходе ". | " Проверка цепи двигателя наклона " Проверка цепи датчика наклона (ref-179055-S10732887012005062900000) |
| ДАТЧИК НАКЛОНА [B2118] | Датчик наклона | Когда датчик наклона обнаруживает напряжение 0,1 В или ниже, или 4,9 В или выше, в течение 0,5 секунды или более. | Проверка цепи датчика наклона |
| ДАТЧИК TELESCO [B2119] | Телескопический датчик | Когда телескопический датчик обнаруживает 0.1v или ниже, или 4.9v или выше, в течение 0.5 секунд или более. | Проверка цепи телескопического датчика |
| Р ДИАПАЗОН Sw [B2125] | Р ДИАПАЗОН Sw | При нахождении рычага селектора A / T в положении P (переключатель диапазона P включен), если скорость транспортного средства составляла 7 км / ч (4 миль / ч) или выше, система ввода переключателя защелки считается неисправной. | Проверка цепи переключателя задержки (переключателя диапазона P) |
| КОММ. UART [B2128] | Связь UART | Неисправность обнаружена в связи UART. | Проверка канала линии связи UART |
ПОКАЗАТЬ СПИСОК ЭЛЕМЕНТОВ
ПримечаниеНа индикаторах состояния связи CAN и переключения диапазона P отображается состояние обнаружения ошибки от стирания памяти до текущего на " TIME ". Если ошибка обнаружена в прошлом и текущая ошибка обнаружена, отображается " CRNT ". Если ошибка обнаружена в прошлом и текущая ошибка не обнаружена, отображается " PAST ". Если ошибка никогда не была обнаружена, ничего не отображается на " TIME ". Любые элементы, кроме связи CAN и частоты обнаружения ошибки переключения диапазона P, произошли после истории стирания до " 1-127 ".
Схема №39

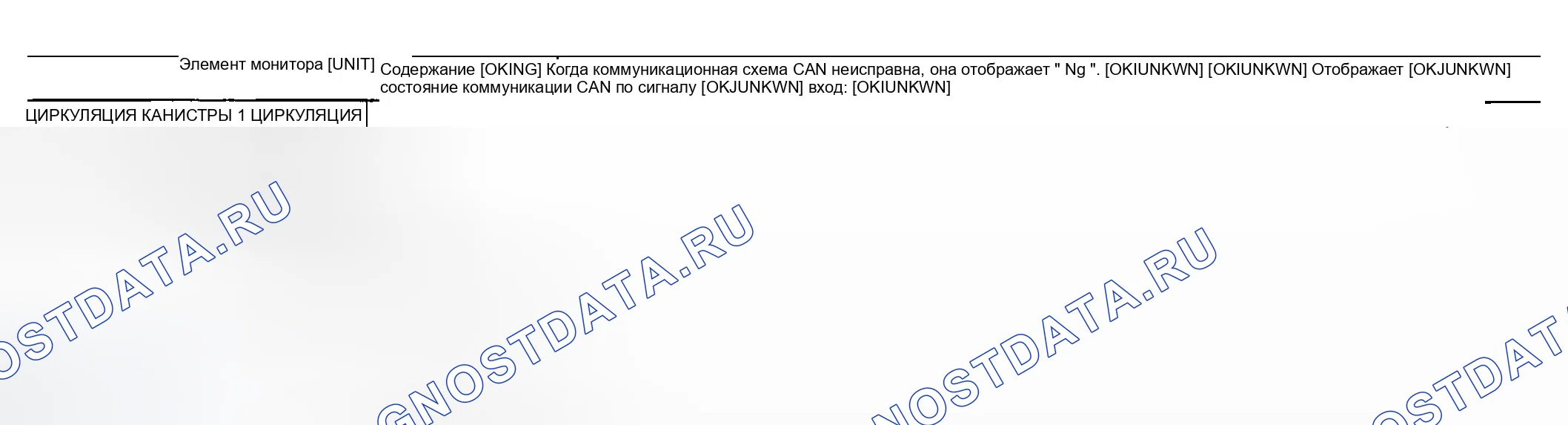

| Элемент контроля [OPERATION OR UNIT] (работа или установка) | Параметр | Содержание |
|---|---|---|
| СЛАЙД Sw-Fr | " ВКЛ. / ВЫКЛ ". | Состояние ON / OFF (ВКЛ / ВЫКЛ), определенное по сигналу скользящего переключателя (Fr), отображается. |
| СЛАЙД ПО-РР | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определяемое по сигналу скользящего переключателя (Rr). |
| RECLN Sw-Fr | " ВКЛ. / ВЫКЛ ". | Состояние ВКЛ / ВЫКЛ, определяемое по сигналу отклоняющегося переключателя (Fr), отображается. |
| RECLN Sw-Rr | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определенное по сигналу отклоняющегося переключателя (Rr). |
| ПОДЪЕМ FR SW-UP | " ВКЛ. / ВЫКЛ ". | Отображается состояние ON / OFF (ВКЛ / ВЫКЛ), определяемое по сигналу переключателя подъемника Fr (UP). |
| ПОДЪЕМ FR SW-DN | " ВКЛ. / ВЫКЛ ". | Отображается состояние ON / OFF (ВКЛ / ВЫКЛ), определяемое по сигналу переключателя подъемника Fr (ВНИЗ). |
| ПОДЪЕМНИК RR SW-UP | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определяемое по сигналу переключателя подъемника Rr (UP). |
| LIFT RR SW-DN | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определяемое по сигналу переключателя подъемника Rr (ВНИЗ). |
| MIR CON SW-UP | " ВКЛ. / ВЫКЛ ". | Состояние ВКЛ. / ВЫКЛ., определяемое по сигналу переключателя дистанционного управления дверным зеркалом (UP). |
| MIR CON SW-DN | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определяемое по сигналу переключателя дистанционного управления дверным зеркалом (ВНИЗ). |
| MIR CON SW-RH | " ВКЛ. / ВЫКЛ ". | Состояние ON / OFF, определяемое по сигналу переключателя дистанционного управления дверным зеркалом (правый). |
| MIR CON Sw-левый (АККУМ. | " ВКЛ. / ВЫКЛ ". | Состояние ON / OFF (ВКЛ / ВЫКЛ) определяется по отображению сигналов переключателя дистанционного управления дверным зеркалом (левый). |
| МИР ЧНГ ЮЗ-Р | " ВКЛ. / ВЫКЛ ". | Состояние ON / OFF (ВКЛ / ВЫКЛ), определяемое по сигналу переключателя дистанционного управления дверным зеркалом (переключение на ПРАВЫЙ). |
| МИР ЧНГ ЮЗ-Л | " ВКЛ. / ВЫКЛ ". | Состояние ON / OFF (ВКЛ / ВЫКЛ), определяемое по сигналу переключателя дистанционного управления дверным зеркалом (переключение на ЛЕВЫЙ). |
| TELESCO SW-FR | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определяемое по сигналу телескопического выключателя (Fr). |
| TELESCO SW-RR | " ВКЛ. / ВЫКЛ ". | Состояние ВКЛ / ВЫКЛ, определяемое по сигналу телескопического выключателя (Rr), отображается. |
| TILT SW-UP (НАКЛОН ПО-ВВЕРХ) | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определяемое по сигналу переключателя наклона (ВВЕРХ). |
| TILT SW-DOWN (НАКЛОН ПО-ВНИЗ) | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определенное по сигналу переключателя наклона (ВНИЗ). |
| SET ПО | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определяемое по сигналу переключателя настроек. |
| ПАМЯТЬ SW1 | " ВКЛ. / ВЫКЛ ". | Состояние ВКЛ. / ВЫКЛ., определяемое по сигналу переключателя памяти кресла 1. |
| SW2 ПАМЯТИ | " ВКЛ. / ВЫКЛ ". | Отображается состояние ВКЛ / ВЫКЛ, определяемое по сигналу переключателя 2 памяти кресла. |
| ПО P POSI | " ВКЛ. / ВЫКЛ ". | Отображается положение рычага селектора " OFF (P положение) / ON (ON) (отличное от P положение) ", определяемое по сигналу переключателя диапазона P. |
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СТАРТЕРА | " ВКЛ. / ВЫКЛ ". | Отображается состояние выключателя ключа зажигания ВКЛ (ПУСК, ВКЛ) / ВЫКЛ (выключатель зажигания IGN, ACC или ВЫКЛ), определяемое по сигналу выключателя зажигания. |
| ИМПУЛЬС СКОЛЬЖЕНИЯ | Значение (32768) при подключении батареи является стандартным. Если она движется назад, значение увеличивается. Если она движется вперед, значение уменьшается. | |
| ПРАВИЛА RECLN | Значение (32768) при подключении батареи является стандартным. Если она движется назад, значение увеличивается. Если она движется вперед, значение уменьшается. | |
| ИМПУЛЬС ПОДЪЕМНОЙ СИЛЫ | Значение (32768) при подключении батареи является стандартным. Если она перемещается ВНИЗ, значение увеличивается. Если она перемещается ВВЕРХ, значение уменьшается. | |
| ИМПУЛЬС Rr ПОДЪЕМА | Значение (32768) при подключении батареи является стандартным. Если она перемещается ВНИЗ, значение увеличивается. Если она перемещается ВВЕРХ, значение уменьшается. | |
| TILT SEN (УГОЛ НАКЛОНА) | «V» | Отображается положение наклона (напряжение), определенное по сигналу датчика наклона. |
| ТЕЛЕСКО СЕН | «V» | Отображается телескопическое положение (напряжение), определяемое по сигналу телескопического датчика. |
| MIR / SE Rh R-L (МИР / Юз ПРАВ. | «V» | Индицируется напряжение, выдаваемое от датчика зеркала правого люка (левого / правого). |
| MIR / SE Rh U-D (МИР / Юз ПРАВ) | «V» | Выдается напряжение с датчика зеркала правой створки (ВВЕРХ / ВНИЗ). |
| MIR / SE Lh R-L (МИР / SE ЛЕВ Р-Л) | «V» | Индицируется напряжение, выдаваемое от датчика зеркала левого люка (Lh / Rh). |
| MIR / SE Lh U-D (МИР / Зе ЛЕВ У-Г) | «V» | Выдается напряжение от датчика зеркала левой створки (ВВЕРХ / ВНИЗ). |
МЕНЮ ВЫБОРА
Активное испытание
| Внимание | Во время управления транспортным средством не проводить активное испытание. |
|---|
ПримечаниеЕсли выполняется активный тест, сбросьте память сидений и ключ-брелок блокируют позиционер привода после выполнения работы.
| Элемент теста | Описание |
|---|---|
| ДВИГАТЕЛЬ НАКЛОНА | Двигатель наклона приводится в действие посредством приема сигнала возбуждения. |
| ДВИГАТЕЛЬ TELESCO | Телескопический двигатель приводится в действие путем приема сигнала привода. |
| ПОЛЗУН СИДЕНЬЯ | Двигатель скольжения приводится в действие путем приема сигнала привода. |
| ОТКИДЫВАНИЕ СИДЕНЬЯ | Отклоняющийся электродвигатель приводится в действие посредством приема сигнала возбуждения. |
| ПОДЪЕМНИК СИДЕНЬЯ Fr | Электродвигатель подъемника переднего конца приводится в действие посредством приема сигнала возбуждения. |
| ПОДЪЕМНИК СИДЕНИЙ Rr | Электродвигатель подъемника заднего конца приводится в действие посредством приема сигнала возбуждения. |
| УКАЗАТЕЛЬ ПО ПАМЯТИ | Индикатор переключения памяти загорается при получении сигнала привода. |
| Зеркало MOTOR RH (ЗЕРКАЛЬНЫЙ ДВИГАТЕЛЬ ПРАВ) | Правый двигатель зеркала перемещает зеркало ВВЕРХ / ВНИЗ и ВЛЕВО / ВПРАВО, получая сигнал привода. |
| Зеркало MOTOR LH (ЗЕРКАЛЬНЫЙ ДВИГАТЕЛЬ ЛЕВ) | Двигатель левого зеркала перемещает зеркало ВВЕРХ / ВНИЗ и ВЛЕВО / ВПРАВО, получая сигнал привода. |
ПОКАЗАТЬ СПИСОК ЭЛЕМЕНТОВ
Схема №40
Схема №41
- Проверка результатов самодиагностики. ВНИМАНИЕ: Если CONSULT-II используется без подключения CONSULT-II CONVERTER, неисправности могут быть обнаружены в самодиагностике в зависимости от блока управления, который осуществляет связь CAN. Подключитесь к CONSULT-II и выберите " AUTO привод POS ". на экране " SELECT DAIAG система ". Выберите " SELF-DIAG RESULTS TS " на экране " SELECT DISG MODE ". Проверьте, что отображается содержимое диагностической функции в системе.
- Проверка симптомов. Выберите " CAN Диагностика support контроль " в мониторе данных. Выберите " START " и проверьте содержимое дисплея. После печати элементов монитора перейдите к " CAN система ". См. " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ CONSULT-II ". (ref-179060-S24332899642005070600000)
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
Схема №48
- Проверьте механизм скольжения сиденья. Проверьте следующее. Неисправность в работе, вызванная деформацией направляющей скольжения или защемленным жгутом или другими посторонними материалами Неисправность в работе, вызванная посторонними материалами, прилипшими к двигателю скольжения или стержню соединителя направляющей скольжения Неисправность в работе и вмешательство в другие детали из-за плохой установки OK или Ng OK: GO TO NEXT STEP. Ng: Восстановите неисправную часть и проверьте еще раз.
- Проверьте функцию. С CONSULT-II Проверьте работу с " Сиденье SLIDE " в АКТИВНОМ ТЕСТЕ. ТЕСТ НА СКОЛЬЖЕНИЕ СИДЕНЬЯ. ТЕСТ НА СКОЛЬЖЕНИЕ СИДЕНЬЯ. ОПИСАНИЕ ИСПЫТУЕМОГО ИЗДЕЛИЯ СКОЛЬЖЕНИЕ СИДЕНЬЯ Двигатель скольжения активируется при получении сигнала привода. Без CONSULT-II ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ШАГУ. OK или Ng OK: Цепь двигателя скольжения в порядке. Ng: ПЕРЕЙТИ К СЛЕДУЮЩЕМУ ШАГУ.
- Проверить целостность жгута двигателя скольжения. Выключить выключатель зажигания. Отсоединить разъем блока управления сиденьем водителя и разъем двигателя скольжения. Проверить целостность между разъемом блока управления сиденьем водителя B153 клеммами 3, 10 и разъемом двигателя скольжения B161 клеммами 3, 10. 3 (G) - 3 (G): Должна существовать целостность. 10 (G / R) - 10 (G / R): Должна существовать целостность. Проверить целостность между разъемом блока управления сиденьем водителя B153 клеммами 3, 10 и землей 3.
- Проверьте выходной сигнал блока управления сиденьем водителя. Подключите разъем блока управления сиденьем водителя. Срабатывает переключатель скольжения, проверьте напряжение между разъемом блока управления сиденьем водителя и землей. OK или Ng OK: Замените двигатель скольжения. Ng: Замените блок управления сиденьем водителя.
Схема №49
Схема №50
Схема №51
Схема №52
- Проверьте механизм откидывания сиденья. Проверьте следующее. Сбой в работе, вызванный вмешательством в центральную стойку или центральную консоль. Сбой в работе и вмешательство в другие детали из-за плохой установки. OK или Ng OK: GO TO NEXT STEP. Ng: Восстановите неисправную часть и проверьте еще раз.
- Проверьте функцию. С CONSULT-II Проверьте работу с " Сиденье RECLINING " в АКТИВНОМ ТЕСТЕ. ТЕСТ НА ОТКЛОНЕНИЕ СИДЕНЬЯ. ТЕСТ НА ОТКЛОНЕНИЕ СИДЕНЬЯ. ОПИСАНИЕ ИСПЫТУЕМОГО ИЗДЕЛИЯ. ПОВТОРНОЕ ОТКЛОНЕНИЕ СИДЕНЬЯ Двигатель, обеспечивающий отклонение сиденья, включается при получении сигнала привода. Без CONSULT-II GO TO NEXT STEP. OK или Ng OK: Цепь двигателя, обеспечивающего отклонение сиденья, находится в норме. Ng: GO TO NEXT ST.
- Проверка целостности жгута двигателя заднего хода. Отключение выключателя зажигания. Отсоединение разъема блока управления сиденьем водителя и разъема двигателя заднего хода. Проверка целостности между разъемом блока управления сиденьем водителя B153 клеммами 4, 12 и разъемом двигателя заднего хода B166 клеммы 4, 12. 4 (G / L) - 4 (G / L): должна существовать целостность. 12 (G / Y) - 12 (G / Y): должна существовать целостность между разъемом блока управления сиденьем водителя xtagx4, B153
- Проверьте выходной сигнал блока управления сиденьем водителя. Подключите блок управления сиденьем водителя. Переключатель откидывания назад работает, проверьте напряжение между разъемом блока управления сиденьем водителя и землей. OK или Ng OK: Замените двигатель откидывания назад. Ng: Замените блок управления сиденьем водителя.
Схема №53
Схема №54
Схема №55
Схема №56
- Проверьте механизм подъема переднего сиденья. Проверьте следующее. Неисправность в работе, вызванная деформацией механизма подъемника или защемленным жгутом или другими посторонними материалами Неисправность в работе, вызванная посторонними материалами, прилипшими к двигателю подъемника или ходовым винтам Неисправность в работе и вмешательство в другие детали при установке ОК или Нг ОК: ПЕРЕЙТИ К СЛЕДУЮЩЕМУ ШАГУ. Нг: Отремонтируйте неисправную деталь и проверьте еще раз.
- Проверьте функцию. С помощью CONSULT-II Проверьте работу с " Сиденье LIFTER Fr " в АКТИВНОМ ТЕСТЕ. Сиденье LIFTER Fr проверка проверка ITEM описание Сиденье LIFTER Fr Двигатель переднего подъемника включается по сигналу привода. Без CONSULT-II GO TO NEXT STEP. OK или Ng OK: Цепь переднего подъемного двигателя в порядке. Ng: GO TO NEXT ST.
- Проверить целостность жгута переднего подъемного двигателя. Выключить выключатель зажигания. Отсоединить разъем блока управления сиденьем водителя и разъем переднего подъемного двигателя. Проверить целостность между разъемом блока управления сиденьем водителя B153 и клеммами 5, 13 и разъемом переднего подъемного двигателя B164 клеммы 5, 13. 5 (ШАССИ) - 5 (ШАССИ): Должна существовать целостность. 13 (Y) - 13 (Y): Должна существовать целостность. Проверить целостность между разъемом блока управления сиденьем водителя xtagy 2 и клеммами 5, 13 и землей 5 (ШАССИ) Не должно быть массы: не должно быть массы). B153
- Проверьте выходной сигнал блока управления сиденьем водителя. Подсоедините разъем блока управления сиденьем водителя. Передний подъемный переключатель срабатывает, проверьте напряжение между разъемом блока управления сиденьем водителя и землей. ОК или Нг ОК: Замените передний подъемный мотор. Нг: Замените блок управления сиденьем водителя.
Схема №57
Схема №58
Схема №59
Схема №60
- Проверьте механизм подъема заднего сиденья. Проверьте следующее. Неисправность в работе, вызванная деформацией механизма подъемника или защемлением жгута или других посторонних материалов Неисправность в работе, вызванная посторонними материалами, прилипшими к двигателю подъемника или ходовым винтам Неисправность в работе и вмешательство в другие детали из-за плохой установки OK или Ng OK: GO TO NEXT STEP. Ng: Восстановите неисправную деталь и проверьте снова.
- Проверьте функцию. С CONSULT-II Проверьте работу с " Сиденье LIFTER Rr " в АКТИВНОМ ТЕСТЕ. Сиденье LIFTER Rr проверка ITEM описание Сиденье LIFTER Rr Двигатель заднего конца подъемника активируется по сигналу привода. Без CONSULT-II GO TO NEXT STEP. OK или Ng OK: Проверка заднего подъемного двигателя в порядке. N: GO TO NEXT STSTEP.
- Проверьте целостность заднего подъемного жгута. Отключите выключатель зажигания. Отсоедините разъем блока управления сиденьем водителя и разъем заднего подъемного двигателя. Проверьте целостность между разъемом блока управления сиденьем водителя xtagx7 клеммы 6, 7 и разъемом подъемного двигателя B162 клеммы 6, 7. 6 (G / W) - 6 (G / W): Должна существовать целостность. 7 (G / B) - 7 (G / B): Должна существовать целостность между разъемами блока управления сиденьем водителя xtag2 / 7 и землей. B153 B153
- Проверьте выходной сигнал блока управления сиденьем водителя. Подключите разъем блока управления сиденьем водителя. Задний подъемный переключатель срабатывает, проверьте напряжение между разъемом блока управления сиденьем водителя и землей. OK или Ng OK: Замените задний подъемный мотор. Ng: Замените блок управления сиденьем водителя.
Схема №61
Схема №62
Схема №63
Схема №64
- Проверьте телескопический механизм рулевого колеса. Проверьте следующее. Неисправность в работе, вызванная деформацией телескопического механизма рулевого колеса или защемлением жгута или других посторонних материалов Неисправность в работе и вмешательство в другие детали из-за плохой установки OK или Ng OK: GO TO NEXT STEP. Ng: Восстановите неисправную деталь и проверьте еще раз.
- Проверить функцию. С CONSULT-II Проверить работу с " TELESCO MOTOR " в АКТИВНОМ ТЕСТЕ. ИСПЫТАНИЕ ДВИГАТЕЛЯ TELESCO Описание тестового изделия TELESCO MOTOR Телескопический двигатель активируется при получении сигнала привода. Без CONSULT-II ПЕРЕЙТИ К СЛЕДУЮЩЕМУ ШАГУ. OK или Ng OK: Схема рулевого телескопического двигателя в порядке. Ng: ПЕРЕЙТИ К СЛЕДУЮЩЕМУ ШАГУ.
- Проверить целостность жгута телескопического двигателя. Выключить выключатель зажигания. Отключить целостность блока управления позиционера автоматического привода и двигателя наклона и разъем телескопического двигателя 36. Проверить целостность между разъемом блока управления позиционера автоматического привода M50 клеммами 36, 44 и разъемом двигателя наклона и телескопическим двигателем M27 клеммами 3, 4. 36 (L / R) - 3 (L / R): Целостность должна существовать. 44 (L / W) - 4 (l / W) Автоматическая проверка целостности. M50
- Проверьте выходной сигнал BCM. Подключите разъем блока управления позиционером автоматического привода. Телескопический выключатель срабатывает, проверьте напряжение между разъемом блока управления позиционером автоматического привода и землей. OK или Ng OK: Замените наклон и телескопический двигатель. Ng: Замените блок управления позиционером автоматического привода.
Схема №65
Схема №66
Схема №67
Схема №68
- Проверьте механизм наклона рулевого колеса. Проверьте следующее. Неисправность в работе, вызванная деформацией механизма наклона рулевого колеса или защемлением жгута и других посторонних материалов Неисправность в работе и вмешательство в другие детали из-за плохой установки OK или Ng OK: GO TO NEXT STEP. Ng: Отремонтируйте неисправную деталь.
- Проверьте функцию. С CONSULT-II Проверьте работу с " TILT MOTOR " в АКТИВНОМ ТЕСТЕ. ИСПЫТАНИЕ ДВИГАТЕЛЯ НАКЛОНА Описание теста Описание ДВИГАТЕЛЯ НАКЛОНА Двигатель наклона активируется при получении сигнала привода. Без CONSULT-II ПЕРЕХОДИТЕ К СЛЕДУЮЩЕМУ ШАГУ. OK или Ng OK: Цепь двигателя наклона руля в порядке. Ng: ПЕРЕХОДИТЕ К СЛЕДУЮЩЕМУ ШАГУ.
- Проверить целостность жгута двигателя наклона R. Выключить выключатель зажигания. Отключить целостность разъема блока управления автоматическим позиционером привода и наклона и разъема телескопического двигателя. Проверить целостность между разъемом блока управления автоматическим позиционером привода xtagx42 клеммы 35, 42 и наклоном и разъемом телескопического двигателя M27 клеммы 1, 2. 35 (R / L) - 1 (R / L): Целостность должна существовать. 42 (R / B) - 2 (r / B) Автоматическая проверка целостности. M50 M50
- Проверьте выходной сигнал БКМ. Подключите разъем блока управления позиционером автоматического привода и разъем наклона и телескопического двигателя. Переключатель наклона срабатывает, проверьте напряжение между разъемом блока управления позиционером автоматического привода и землей. ОК или Нг ОК: Замените наклон и телескопический двигатель. Нг: Замените блок управления позиционером автоматического привода.
Схема №69
Схема №70
Схема №71
Схема №72
- Проверьте работу дверного зеркала. Проверьте следующее. Сбой в работе, вызванный посторонним предметом, попавшим в переднюю кромку дверного зеркала. OK или Ng OK: GO TO NEXT STEP. Ng: Восстановите неисправные детали и снова проверьте симптом.
- Проверьте двигатель зеркала С CONSULT-II Проверьте работу с " зеркало MOTOR Lh " в АКТИВНОМ ТЕСТЕ. зеркало MOTOR Lh проверка Item описание зеркало MOTOR Lh Двигатель зеркала Lh перемещает зеркало ВВЕРХ / ВНИЗ и ВЛЕВО / ВПРАВО, получая сигнал привода. Без CONSULT-II ПЕРЕХОДИТЕ К СЛЕДУЮЩЕМУ ШАГУ. OK или Ng OK: Схема двигателя зеркала со стороны водителя В в ПОРЯДКЕ.
- Заземлить клемму двигателя (сторона водителя). Выключить выключатель зажигания. Отключить цепь цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи цепи M49 M49
- Проверьте сигнал двигателя зеркала. Подключите блок управления позиционера автоматического привода и разъем дверного зеркала (со стороны водителя). Поверните переключатель зажигания ACC. Поверните переключатель переключателя в положение Lh. Переключатель зеркала работает, проверьте напряжение между разъемом дверного зеркала (со стороны водителя) и землей. OK или Ng OK: Замените двигатель дверного зеркала (со стороны водителя). Ng: Проверьте состояние жгута и разъема.
Схема №73
Схема №74
Схема №75
Схема №76
- Проверьте работу дверного зеркала. Проверьте следующее. Сбой в работе, вызванный посторонним предметом, попавшим в переднюю кромку дверного зеркала. OK или Ng OK: GO TO NEXT STEP. Ng: Восстановите неисправные детали и снова проверьте симптом.
- Осмотр зеркального двигателя. С CONSULT-II Проверьте работу с " зеркало MOTOR Rh " в АКТИВНОМ ТЕСТЕ. ТЕСТ ЗЕРКАЛЬНОГО ДВИГАТЕЛЯ Rh Описание ТЕСТОВОГО ИЗДЕЛИЯ ЗЕРКАЛЬНЫЙ ДВИГАТЕЛЬ Rh ЗЕРКАЛЬНЫЙ ДВИГАТЕЛЬ Rh перемещает зеркало ВВЕРХ / ВНИЗ и ВЛЕВО / ВПРАВО, получая сигнал привода. Без CONSULT-II ПЕРЕХОДИТЕ К СЛЕДУЮЩЕМУ ШАГУ. OK или Ng OK: Схема зеркального двигателя со стороны пассажира В следующем шаге OK.
- Проверка наличия массы Двигатель бокового привода (со стороны пассажира) Жгут. Выключатель зажигания OK. Отключить целостность цепи блока управления автоматическим приводом позиционера и разъема дверного зеркала (со стороны пассажира). Проверить целостность цепи между блоком управления автоматическим приводом позиционера M49 клемма 14, 15, 30 и разъемом дверного зеркала D32 клемма 8, 9, 10. 14 (L / W) - 10 (Pu): Целостность должна существовать. 15 (L / B) - 9 (или): continuity Должна. M49
- Проверьте сигнал двигателя зеркала. Подключите блок управления позиционером автоматического привода и разъем дверного зеркала (со стороны пассажира). Поверните выключатель зажигания ACC. Поверните переключатель Rh в положение. Переключатель зеркала работает, проверьте напряжение между разъемом дверного зеркала (со стороны пассажира) и землей. OK или Ng OK: Замените двигатель дверного зеркала (со стороны пассажира). Ng: Проверьте состояние жгута и разъема.
Схема №77
Схема №78
Схема №79
Схема №80
- Проверить функцию. С CONSULT-II Проверить работу с " SLIDE PULSE " на МОНИТОРЕ ДАННЫХ, чтобы убедиться в изменении импульса. ПРОВЕРИТЬ РАБОТУ СХЕМЫ ФУНКЦИЯ Монитор Позиция [РАБОТА ИЛИ БЛОК] Содержание параметра RECLN PULSE - Отображается положение скольжения сиденья (импульс), оцененное по сигналу датчика скольжения. Без CONSULT-II Выключить выключатель зажигания. Проверить сигнал между разъемом блока управления сиденья водителя и землей, с осциллографом. OK или NOK.
- Проверьте целостность жгута датчика скольжения. Отсоедините разъем блока управления сиденьем водителя и разъем двигателя скольжения. Проверьте целостность между разъемом блока управления сиденьем водителя B152 клеммы 18, 28C и разъемом двигателя скольжения B161 клеммы 18, 28. 18 (G) - 18 (G): Должна существовать целостность. 28C (B / W) - 28 (B / W): Должна существовать целостность. Проверьте целостность между разъемами блока управления сиденьем водителя xtag4 18, xtag5 и землей. B152 28C 28C
Схема №81
Схема №82
Схема №83
Схема №84
- Проверьте функцию. С помощью CONSULT-II Проверьте работу с " RECLINING PULSE " на мониторе DATA контроль, чтобы убедиться, что импульс изменился. RECLINING PULSE проверить контроль itory Item [OPERATION OR UNIT] Parameter Contents RECLLN PULSE PULSE - Отображается положение (импульс) ОТКЛ. ОТКЛ Л. ОТКЛ Л. БЕЗ Л. ОТКЛ. II Л. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ.: ОТКЛ. ОТКЛ.: ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ. ОТКЛ.
- Проверьте исправность жгута отклоняющего датчика. Отсоедините разъем блока управления сиденьем водителя и разъем отклоняющего двигателя. Проверьте целостность цепи между разъемами B152 блока управления сиденьем водителя 28C, 29 и разъемом отклоняющего двигателя B166 клеммы 28, 29. 28C (B / W) - 28 (B / W): целостность цепи должна существовать. 29 (G / L) - 29 (G / L): целостность цепи должна существовать. Проверьте целостность цепи между разъемами блока управления сиденьем водителя xag4 B152 28C 28C
Схема №85
Схема №86
Схема №87
Схема №88
- Проверьте функцию. С помощью CONSULT-II Проверьте работу с " LIFT Fr PULSE " на мониторе DATA контроль, чтобы убедиться в изменении импульса. передний LIFTING датчик цепь проверить контроль ITEM [OPERATION OR UNIT] Параметр Содержание LIFT Fr PULSE - Переднее положение подъема (ИМПУЛЬС). Без CONSULT-II Отключите выключатель зажигания. Проверьте Сигнал между разъемом блока управления сиденья водителя и землей, с осциллографтом.
- Проверьте целостность жгута переднего подъемного датчика. Отсоедините разъем блока управления подъемом сиденья водителя и разъем переднего подъемного двигателя. Проверьте целостность между разъемом B152 блока управления сиденьем водителя клеммы 19, 28C и разъемом 9 переднего подъемного двигателя Замените клеммы 19, 28A. 19 (G / Y) - 19 (G / Y): Должна существовать целостность. 28C (B / W) - xtag5 (B / W): Должна существовать целостность между клеммами управления. B164 28A B152 28C 28C
Схема №89
Схема №90
Схема №91
Схема №92
- Проверьте входной / выходной сигнал датчика подъема задней части. С помощью CONSULT-II Проверьте работу с " LIFT Rp PULSE " на МОНИТОРЕ ДАННЫХ, чтобы убедиться в изменении импульса. Монитор СХЕМЫ ДАТЧИКА ПОДЪЕМА ЗАДНЕЙ ЧАСТИ [РАБОТА или БЛОК Параметр Содержание LIFT Rr PULSE - Отображается заднее положение подъема (импульс), о котором судят по заднему датчику подъема. Без CONSULT-II Отключите выключатель зажигания. Проверьте сигнал между разъемом блока управления сиденья водителя " Земля " со следующим шагом " или ".
- Проверьте целостность жгута заднего подъемного датчика. Отсоедините разъем блока управления задним подъемным двигателем и разъем заднего подъемного двигателя. Проверьте целостность между разъемами B152 28C, 30 и разъемом заднего подъемного двигателя B162 28B, 30. 28C (B / W) - 28B (B / W): целостность должна существовать. 30 (G / W) - 30 (G / W): целостность должна существовать B152 28C 28C
Схема №93
Схема №94
Схема №95
Схема №96
- Проверить работоспособность. С помощью CONSULT-II Включить телескопический выключатель с надписью " TELESCO SEND " на МОНИТОРЕ ДАННЫХ, чтобы убедиться в изменении напряжения. ПРОВЕРИТЬ НАПРЯЖЕНИЕ МЕЖДУ ТЕЛЕСКОПИЧЕСКИМ ДАТЧИКОМ СХЕМА Монитор Позиция [РАБОТА ИЛИ БЛОК] Содержание параметра TELESCO SEN " V " Отображается телескопическое положение (напряжение), определяемое по сигналу телескопического датчика. Без CONSULT-II Выключить выключатель зажигания. Проверить напряжение между датчиком телескопического привода или разъемом блока управления и землей.
- Проверьте целостность жгута. Отсоедините разъем блока управления автоматическим приводом позиционера и сенсор датчика наклона и разъем телескопического датчика. Проверьте целостность жгута между разъемом 23 блока управления автоматическим приводом позиционера и датчиком наклона и разъемом телескопического датчика M28 3. 23 (Y / B) - 3 (Y / B): Должна существовать целостность. Проверьте целостность жгута между разъемом M49 23 блока управления автоматическим приводом позиционера и землей. 23 (Y / B) - Целостность телескопического датчика и телескопического датчика: не должна существовать Целостность а: Замените: между разъемом. M49
Схема №97
Схема №98
Схема №99
Схема №100
- Проверьте датчик наклона. С помощью CONSULT-II С помощью " TILT SEN OK " на МОНИТОРЕ ДАННЫХ активируйте переключатель наклона, чтобы убедиться в изменении напряжения. TILT датчик цепь проверить контроль ITEM [OPERATION OR UNIT] Parameter Contents TILT SEN " V Отображается положение (напряжение) наклона, определенное по сигналу датчика наклона. Без CONSULT-II выключает выключатель зажигания. Проверьте между датчиком автоматического привода и разъемом блока управления и землей.
- Проверьте жгут. Отсоедините разъем блока управления позиционера автоматического привода и датчик наклона и разъем телескопического датчика. Проверьте жгут прозвонки между разъемами 7 блока управления позиционера автоматического привода и датчиком наклона и разъемом телескопического датчика M28 клеммы 2. 7 (Y / R) - 2 (Y / R): Должна существовать прозвонка. Разъем блока управления позиционера автоматического привода M49 клеммы 7 и масса. 7 (Y / R) - Масса: Прозвонка не должна заменять телескопический блок управления или ремонт. M49
Схема №101
Схема №102
Схема №103
Схема №104
Схема №105
- Проверьте функцию дверного зеркала. Проверьте следующее. Сбой в работе в управлении памятью ПРИМЕЧАНИЕ: Если положение лицевой стороны дверного зеркала установлено на неправдоподобный угол, установленное положение не может быть воспроизведено. OK или Ng OK: GO TO NEXT STEP. Ng: Восстановите неисправные детали и снова проверьте симптом.
- Проверьте осмотр датчика зеркала. С помощью CONSULT-II Проверьте, что на " MIR / SE Lh дверь-L " в разъеме " MIR / SE Lh + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
- Проверить целостность жгута 1. Выключить выключатель зажигания. Отключить блок управления позиционером автоматического привода и разъем управления дверным зеркалом (сторона водителя). Проверить целостность между разъемом управления позиционером автоматического привода M50 клеммами 33, 41 и разъемом управления дверным зеркалом D2 Клеммы 5, 12. 33 (G / W) - 5 (OR): целостность должна существовать. 41 (B / Y) - 12 (BR): целостность должна существовать. Проверить целостность между разъемом управления автоматическим приводом позиционера xtagx41 и землей (сторона водителя). M49
- Проверьте целостность жгута 2. Проверьте целостность жгута между разъемом блока управления автоматическим приводом позиционера OK M49 клемма 6, 22 и разъемом управления зеркалом двери (сторона водителя) D2 клемма 4, 11. 6 (P / L) - 4 (W): Должна существовать целостность. 22 (L / Y) - 11 (LG): Должна существовать целостность. Проверьте целостность между разъемом блока управления автоматическим приводом позиционера M49 клемма 6, 22 и земля. 6 (P / L) - Целостность двери - не должна существовать целостность массы: 22.
Схема №106
Схема №107
Схема №108
Схема №109
Схема №110
- Проверьте функцию дверного зеркала. Проверьте следующее. Сбой в работе в управлении памятью ПРИМЕЧАНИЕ: Если положение лицевой стороны дверного зеркала установлено на неправдоподобный угол, установленное положение не может быть воспроизведено. OK или Ng OK: GO TO NEXT STEP. Ng: Восстановите неисправные детали и снова проверьте симптом.
- Проверьте осмотр датчика зеркала. С помощью датчика CONSULT-II убедитесь, что на " MIR / SE Rh зеркало R-L, MIR / SE Rh up U-D " в окне DATA контроль (КОНТРОЛЬ ДАННЫХ) отображается " ON " (ВКЛ).
- Проверьте целостность жгута 1. Отсоедините блок управления автоматическим приводом позиционера и разъем дверного зеркала (со стороны пассажира). Проверьте целостность между разъемом M50 клеммы 33, 41 и разъемом D32 дверного зеркала (со стороны пассажира). Перейдите на клемму 5, 12. 33 (G / W) - 5 (BR): Должна существовать целостность. 41 (B / Y) -12 (G): Должна существовать целостность. Проверьте целостность между разъемом xagx2 клеммы 33 / земля. M50
- Проверьте целостность жгута 2. Проверьте целостность между разъемом блока управления автоматическим приводом M49 клеммы 5, 21 и разъемом зеркала двери (со стороны пассажира) D32 клеммы 4, 11. 5 (OR) - 4 (LG): Должна существовать целостность. 21 (G / Y) -11 (P): Должна существовать целостность. Проверьте целостность между разъемом блока управления автоматическим приводом M49 клеммы 5, 21 и землей. 5 (OR) - Контроль целостности не должно существовать масса: 21 (g).
Схема №111
Схема №112
Схема №113
- Проверьте питание датчика зеркала. Выключите выключатель зажигания. Проверьте напряжение между разъемом M50 блока управления позиционером автоматического привода и землей. 33 (G / W) - Земля: Приблизительно 5V OK или Ng OK: GO TO NEXT STEP. Ng: Замените блок управления позиционером автоматического привода.
- Проверьте цепь массы датчика зеркала. Проверьте целостность цепи между разъемом M50 модуля управления позиционером автоматического привода и заземлением. 41 (B / Y) - Масса: Должна существовать целостность цепи. OK или Ng OK: GO TO NEXT STEP. Ng: Замените модуль управления позиционером автоматического привода.
- Проверить целостность жгута. Отключить блок управления автоматического привода позиционера и дверного зеркала (со стороны водителя) Проверить целостность между разъемом M50 разъема блока управления автоматического привода позиционера 33, 41 и разъемом D2 зеркала двери (со стороны водителя) клемма 5, 12. 33 (G / W) - 5 (OR): Должна существовать целостность. 41 (B / Y) -12 (BR): Должна существовать целостность. Проверить целостность между разъемом y позиционера автоматического привода позиционера y клемма 33, 41 и масса 33. M50
Схема №114
Схема №115
Схема №116
Схема №117
- Проверьте функцию. С помощью кнопки CONSULT-II Нажмите " BCM " с надписью " дверь Sw-DR " на мониторе данных, проверьте работу ВКЛ. / ВЫКЛ., когда дверь водителя открыта и закрыта. ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ СХЕМА Монитор Элемент [РАБОТА ИЛИ БЛОК] Параметр СОДЕРЖИМОЕ ДВЕРИ Sw DR (1) " ВКЛ / ВЫКЛ ". Дверь открыта (ВКЛ) / дверь закрыта (ВЫКЛ). Статус " ВКЛ ". ВКЛ ". ВКЛ ". II Л ". ОТКЛ ".: ОТКЛ Л ". ". ". ". ". ". ". ". ". ". ". ". ". (1) Отображается. (ref-178929-S26115315962005062500000)
- Проверьте выключатель передней двери (со стороны водителя). Выключите выключатель зажигания. Отсоедините разъем выключателя передней двери. Проверьте целостность между разъемом выключателя передней двери и заземляющей частью выключателя двери. OK или Ng OK: GO TO NEXT STEP. Ng: Замените выключатель передней двери (со стороны водителя).
- Проверьте целостность жгута передней двери (со стороны водителя). Отсоедините разъем BCM. Проверьте целостность между разъемом BCM B14 клемма 62 и разъемом переключателя передней двери B26 клемма 1. 62 (W) - 1 (W): Должна существовать целостность. Проверьте целостность между разъемом BCM B14 клемма 62 и заземлением. 62 (W) - Масса: Не должно существовать целостность. OK или Ng OK: Выключатель передней двери (со стороны водителя) Цепь ИСПРАВНА: исправна стороне: ИСПРАВНА.
Схема №118
Схема №119
Схема №120
Схема №121
Схема №122
Схема №123
- Проверить function. с CONSULT-II с " SLIDE Sw-Fr, SLIDE Sw-Rr " on the DATA контроль, operate the sliding выключатель to проверить ON / OFF operation. SLIDING выключатель цепь проверить контроль Item [OPERATION or UNIT] Parameter CONTENTS сторона Sw " ON / OFF status signated from on SLID(FON).
- Проверить целостность жгута. Отсоединить разъем блока управления сиденьем водителя и разъем переключателя силового кресла (сторона водителя). Проверить целостность между разъемом блока управления сиденьем водителя B152 клеммами 24, 37 и разъемом блока управления сиденьем водителя B154 клеммы 24, 37. 24 (L / R) - 24 (L / R): Должна существовать целостность. 37 (L / P) - 37 (L / P): Должна существовать целостность. Проверить целостность между разъемом блока управления сиденьем водителя tag2 клеммами 24, 37 и землей. B152
- Проверьте скользящий переключатель. Скользящий переключатель работает, проверьте целостность между разъемом B154 переключателя питания сиденья клеммы 24, 27 и 61D. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените переключатель питания сиденья водителя.
Схема №124
Схема №125
Схема №126
Схема №127
Схема №128
Схема №129
- Функция проверки. При помощи переключателя " RECLOK Sw-Fr, RECLINING Sw-Rr " на индикаторе DATA контроль включить переключатель " RECLINING выключатель проверить контроль ITEM [OPERATION OR UNIT] Parameter CONTENTS RECLLIN Sw-Fr " вкл. / выкл.
- Проверить целостность жгута. Отсоединить разъем блока управления сиденья водителя и разъем блока питания сиденья. Проверить целостность между разъемом блока управления сиденья водителя B152 клеммы 25, 38 и разъемом блока питания сиденья B154 клеммы 25, 38. 25 (L / OR) - 25 (L / OR): Должна существовать целостность. 38 (LG / B) - 38 (LG / B): Должна существовать целостность между разъемом блока управления сиденья водителя B1525 и землей. Проверить целостность между разъемом блока управления сиденья водителя 25 и землей.
- Проверьте откидной переключатель. Откидной переключатель работает, проверьте целостность цепи между разъемом B154 переключателя сиденья с электроприводом, клеммой 25, 38 и 61D. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените переключатель сиденья с электроприводом (со стороны водителя).
Схема №130
Схема №131
Схема №132
Схема №133
Схема №134
Схема №135
- Проверьте функцию. С помощью схемы CONSULT-II. С помощью переключателя " LIFT Fr Sw-UP, LIFT Fr Sw-Dn " на мониторе DATA контроль проверьте передний переключатель подъема для проверки включения / выключения.
- Проверить целостность жгута. Отсоединить разъем блока управления сиденьем водителя и разъем переключателя силового кресла (сторона водителя). Проверить целостность между разъемом блока управления сиденьем водителя B152 клеммами 26, 39 и разъемом переключателя сиденья водителя B156 клеммами 26, 39. 26 (L / P) - 26 (L / P): целостность должна существовать. 39 (L / G) - 39 (L / G): целостность должна существовать. Проверить целостность между разъемом блока управления сиденьем водителя B1526, 39 и 26 l.
- Проверьте подъемный переключатель переднего конца. Передний подъемный переключатель работает, проверьте целостность между разъемом переключателя сиденья водителя B156 клеммой 26, 39 и 61B. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените выключатель сиденья водителя.
Схема №136
Схема №137
Схема №138
Схема №139
Схема №140
Схема №141
- Проверить function. с CONSULT-II to CONSULT down unit с " LIFT Rr Sw-UP LIFTING Sw-UP, LIFT Rr operate off выключатель " on the DATA контроль, включить задний переключатель подъема для проверки включения / выключения.
- Проверьте целостность жгута заднего подъемного переключателя. Отсоедините разъем блока управления сиденьем водителя и разъем переключателя питания сиденья водителя. Проверьте целостность между разъемом блока управления сиденьем водителя B152 клеммами 27, 40 и разъемом переключателя питания сиденья (со стороны водителя) B156 клеммы 27, 40. 27 (L) - 27 (L): Должна существовать целостность. 40 (L / Y) - 40 (L / Y): должна существовать целостность. Проверьте целостность между разъемом блока управления сиденьем водителя xtag2 клеммами 27, 40 и землей 27. B152
- Проверьте задний подъемный переключатель. Задний подъемный переключатель работает, проверьте целостность между разъемом переключателя сиденья водителя B156 клеммой 27, 40 и 61B. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените выключатель питания сиденья (со стороны водителя).
Схема №142
- Проверьте цепь массы переключателя сиденья с электроприводом. Выключите выключатель зажигания. Отсоедините разъем переключателя сиденья с электроприводом. Проверьте целостность цепи между разъемом переключателя сиденья с электроприводом B154 клеммой 61D и землей. 61D (B / Y) - Земля: Должна существовать целостность цепи. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Отремонтируйте или замените жгут между переключателем сиденья с электроприводом и землей.
Схема №143
- Проверьте цепь массы переключателя сиденья с электроприводом. Выключите выключатель зажигания. Отсоедините разъем переключателя сиденья с электроприводом. Проверьте целостность цепи между разъемом переключателя сиденья с электроприводом B156 клеммой 61B и землей. 61B (B / Y) - Земля: Должна существовать целостность цепи. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Отремонтируйте или замените жгут между переключателем сиденья с электроприводом и землей.
Схема №144
Схема №145
Схема №146
Схема №147
Схема №148
Схема №149
Схема №150
- Проверить function. с CONSULT-II с " TELESCO telesco Sw-Fr, telesco Sw-Rr " на мониторе DATA контроль, включить рулевой переключатель ADP для проверки работы ВКЛ. / ВЫКЛ. ТЕЛЕСКОПИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ, ЦЕПЬ, ПРОВЕРКА РАБОТЫ МОНИТОРА Item [OPERATION Or UNIT] Параметр TELESO Sw-Fr " вкл. / выкл.
- Проверьте целостность жгута телескопической цепи LG. Отсоедините разъем блока управления позиционера автоматического привода и разъем переключателя рулевого управления ADP. Проверьте целостность между разъемом блока управления позиционера автоматического привода M49 клеммами 11, 27 и разъемом переключателя рулевого управления ADP перейти на массу M13 клеммы 4, 5. 11 (BR) - 5 (BR): целостность должна существовать. 27 (LG) - 4 (LG): целостность должна существовать. Проверьте целостность между разъемом блока управления позиционера автоматического привода xagxxx11, 27 и землей 11. M49
- Проверьте телескопический переключатель. Рулевой переключатель ADP работает, проверьте целостность между разъемом рулевого переключателя ADP M13 клеммами 4, 5 и 1. OK или Ng OK: GO TO NEXT STEP. Ng: Замените рулевой переключатель ADP.
- Проверьте цепь массы переключателя рулевого управления ADP. Проверьте целостность цепи между разъемом M13 переключателя рулевого управления ADP и землей. 1 (B) - Земля: Должна существовать целостность цепи. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените или замените жгут между переключателем рулевого управления ADP и землей.
Схема №151
Схема №152
Схема №153
Схема №154
Схема №155
Схема №156
Схема №157
- Проверьте функцию. С помощью кнопки CONSULT-II (КАЧАЮЩЕЕСЯ ПОЛОЖЕНИЕ) проверьте наличие сигнала " TILT Sw-UP, TILT Sw-DOWN " (КАЧАЮЩЕЕСЯ ПОЛОЖЕНИЕ ВВЕРХ, КАЧАЮЩЕЕСЯ ПОЛОЖЕНИЕ ВВЕРХ, КАЧАЮЩЕЕСЯ ПОЛОЖЕНИЕ ВВЕРХ) на мониторе DATA контроль (КОНТРОЛЬ ПОЛОЖЕНИЯ ВНИЗ). Включите выключатель ADP рулевого управления для проверки работы.
- Проверьте целостность жгута цепи переключателя наклона. Отсоедините разъем блока управления автоматическим приводом и разъем переключателя рулевого управления ADP. Проверьте целостность между разъемом блока управления автоматическим приводом M49 клеммы 1, 17 и разъемом переключателя рулевого управления ADP M13 клеммы 2, 3. 1 (LG / R) - 2 (LG / R): Должна существовать непрерывность. 17 (R / B) - 3 (R / B) Должна существовать непрерывность между разъемом блока управления автоматическим приводом и разъемом. M49
- Проверьте рулевой переключатель наклона ADP. Рулевой переключатель ADP работает, проверьте целостность между рулевым переключателем ADP. OK или Ng OK: GO TO NEXT STEP. Ng: Замените рулевой переключатель ADP.
- Проверьте цепь массы переключателя рулевого управления ADP. Проверьте целостность цепи между разъемом переключателя рулевого управления ADP M13 клеммой 1 и землей. 1 (B) - Земля: Должна существовать целостность цепи. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Отремонтируйте или замените жгут между переключателем рулевого управления ADP и землей.
Схема №158
Схема №159
Схема №160
Схема №161
Схема №162
Схема №163
Схема №164
- Проверьте функцию. С помощью CONSULT-II Проверьте работу на " MIR CHNG Sw-R " или " MIR CHNG Sw-L " на переключателе дистанционного управления дверью. Переключите переключатель управления дверью в положение ВКЛ. / ВЫКЛ. Переключатель дистанционного управления дверью.
- Проверьте цепь переключения жгута. Выключите выключатель зажигания. Отключите блок управления позиционером автоматического привода и разъем блока дистанционного управления дверным зеркалом. Проверьте целостность цепи между разъемом блока управления позиционером автоматического привода M49 клемма 2, 18 и разъемом блока дистанционного управления дверным зеркалом M18 клемма 5, 6. 2 (G / W) - 5 (G / W): целостность цепи должна существовать. 18 (L / OR) - 6 (L / OR): целостность цепи должна существовать. M49
- Проверьте цепь массы выключателя дистанционного управления дверным зеркалом. Проверьте целостность цепи между разъемом выключателя дистанционного управления дверным зеркалом M18 клеммой 7 и землей. 7 (B) - Земля: Должна существовать целостность цепи. OK или Ng OK: GO TO NEXT STEP. Ng: Ремонт или замена жгута.
- Проверьте переключатель дистанционного управления дверным зеркалом (переключатель переключения). Переключатель переключения работает, проверьте целостность между разъемом 5, 6 и 7 переключателя дистанционного управления дверным зеркалом M18. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените переключатель дистанционного управления дверным зеркалом.
Схема №165
Схема №166
Схема №167
Схема №168
Схема №169
Схема №170
- Выключатель дистанционного управления ЗЕРКАЛОМ ДВЕРИ (зеркало выключатель).с помощью переключателя дистанционного управления ЗЕРКАЛОМ ДВЕРИ (CONSULT-II) Проверить работу на " MIR CON Sw-UP / Dn " и " MIR CON Sw-правый / Lh " на мониторе DATA контроль. ВЫКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДВЕРЬЮ (зеркало выключатель).
- Проверить целостность жгута. Выключить выключатель зажигания. Отключить блок управления позиционером автоматического привода и разъем переключателя дистанционного управления дверным зеркалом. Проверить целостность между разъемом блока управления позиционером автоматического привода M49 клемма 3, 4, 19, 20 и разъемом переключателя дистанционного управления дверным зеркалом M18 клемма 1, 2, 3, 3 (Gy) - 3 (Gy): целостность должна существовать 4 (Y) - 2 (Y): Целостность должна существовать 19 (Gy / L) - 4 M49
- Проверьте переключатель дистанционного управления дверным зеркалом (зеркальный переключатель). Переключатель зеркала работает, проверьте целостность между разъемом переключателя дистанционного управления дверным зеркалом M18 клеммой 1, 2, 3, 4 и 7. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Замените переключатель дистанционного управления дверным зеркалом.
Схема №171
Схема №172
Схема №173
Схема №174
Схема №175
Схема №176
Схема №177
- Проверьте функцию. С CONSULT-II Убедитесь, что когда рычаг селектора A / T находится в положении P, " P положение Sw " на мониторе данных становится включенным. ПЕРЕКЛЮЧАТЕЛЬ ЗАДЕРЖАНИЯ (P диапазон выключатель) цепь проверить контроль Item [OPERATION OR UNIT] Parameter CONTENTS P положение " ON / OFF " The selector положение (ON) / other P управление выключатель is displayed from P.
- Проверить жгут цепи питания переключателя задержания. Ключ удален из цилиндра ключа зажигания ok. Отсоединить разъем блока управления сиденьем водителя и разъем устройства A / T (переключатель задержания). Проверить целостность между разъемом блока управления сиденьем водителя B152 клемма 17 и разъемом устройства A / T (переключатель задержания) M67 клемма 3. 17 (Pu) - 3 (R / Y): Должна существовать целостность. Проверить целостность между разъемом xtag2 устройства управления сиденьем водителя и заземлением 17 (Pu - не следует). B152
- Проверьте переключатель задержания. Проверьте целостность между разъемом переключателя обнаружения M67 клеммы 2 и 3. OK или Ng OK: GO TO NEXT STEP. Ng: Замените переключатель задержания.
- Проверьте заземляющий жгут переключателя задержки. Проверьте целостность цепи между разъемом M67 блока управления автоматического привода и клеммой 2 и землей. 2 (B) - Земля: Должна существовать целостность цепи. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Отремонтируйте или замените жгут между переключателем задержки и землей.
Схема №178
Схема №179
Схема №180
Схема №181
Схема №182
- Проверьте выключатель с ключом и схему питания соленоида замка с ключом. С помощью кнопки CONSULT-II нажмите на кнопку " BCM ". С помощью кнопки " IGN ключ Sw " на мониторе данных, проверьте работу ВКЛ / ВЫКЛ. Кнопка проверить ключ выключатель и ключ замок Питание SUPPLY цепь проверить Item [OPERATION or UNIT] Параметр обнаружения IGN ключ (1) На (1). (ref-178929-S26115315962005062500000)
- Проверить ключ и цепь питания соленоида замка ключа. Выключить выключатель зажигания. Отсоединить ключ и разъем выключателя ручки зажигания. Проверить напряжение между ключом и разъемом соленоида замка ключа M22 клемма 3 и земля. 3 (L / R) - Земля: Напряжение аккумулятора. OK или Ng OK: GO TO NEXT STEP. Ng: Проверить жгут между ключом и соленоидом замка ключа и предохранителем.
- Проверьте ключевой переключатель. Проверьте целостность соединения между ключевым переключателем и разъемом переключателя ручки зажигания M22 клеммы 3 и 4. OK или Ng OK: GO TO NEXT STEP. Ng: Замените переключатель задержания.
- Проверить целостность жгута. Разъединить ключевой выключатель и разъем выключателя ручки зажигания и разъем BCM. Проверить целостность между ключевым выключателем и разъемом выключателя ручки зажигания M22 клемма 4 и разъемом BCM клемма M3 37. 4 (B / W) - 37 (B / W): Должна существовать целостность. Проверить целостность между ключевым выключателем и разъемом выключателя ручки зажигания M22 клемма 4 и земля. 4 (B / W) - Земля: Целостность не должна существовать OK или Ng: ключ ключа зажигания должен существовать.
Схема №183
Схема №184
Схема №185
Схема №186
Схема №187
- Проверьте ключевой переключатель. С помощью CONSULT-II Нажмите " BOK ". С помощью " IGN ключ Sw " на мониторе DATA контроль, Проверьте работу ON / OFF. ключ выключатель цепь (WITHOUT INTELLIGED ключ) Проверьте элемент монитора [OPERATION OR UNIT] Содержание параметра IGN ключ Sw (1) " Вк/ Выкл ".вл. Данные вставлен (вкл.) / выклл. / выклл. (выклл.) / выкл.вл. (ref-178929-S26115315962005062500000)
- Проверьте выключатель ключа и цепь питания соленоида блокировки ключа. Выключите выключатель зажигания. Отсоедините разъем выключателя ключа. Проверьте напряжение между разъемом выключателя ключа M23 клеммой 2 и землей. 2 (L / R) - Земля: Напряжение аккумулятора. OK или Ng OK: GO TO NEXT STEP. Ng: Проверьте жгут между выключателем ключа и предохранителем.
- Проверьте ключевой переключатель. Проверьте целостность цепи между разъемом ключевого переключателя M23 клеммы 1 и 2. OK или Ng OK: GO TO NEXT STEP. Ng: Замените ключевой переключатель.
- Проверьте целостность жгута. Отсоедините ключевой выключатель и разъем и разъем BCM. Проверьте целостность между разъемом M23 клеммы 1 и разъемом BCM Клемма M3 37. 1 (B / W) - 37 (B / W): Должна существовать целостность. Проверьте целостность между разъемом M23 клеммы 1 и землей. 1 (B / W) - Масса: Целостность не должна существовать. OK или Ng OK: Ключевой выключатель и цепь исправны Заменить СМ: Ремонт.
Схема №188
Схема №189
Схема №190
Схема №191
Схема №192
- Проверьте функцию. С помощью CONSULT-II С помощью сигнала " SET Sw OK, MEMORY SW1, MEMORY SW2 " на экране МОНИТОРА ДАННЫХ перейдите к переключателю для проверки состояния ВКЛ. / ВЫКЛ. Сиденье MEMORY выключатель цепь контроль Item [OPERATION] Параметр MEMORY SW1 " ВКЛ / ВЫКЛ Л ". / Выкл Л. Состояние., полученное от переключателя памяти 1, отображается. SW2
- Проверьте выключатель памяти сидений. Выключите выключатель зажигания. Отсоедините выключатель памяти сидений и разъем переключателя поясничной опоры. Проверьте целостность между выключателем памяти сидений и разъемом переключателя поясничной опоры B158 клемма 22, 34, 35 и 61. OK или Ng OK: GO TO NEXT STEP. Ng: Замените выключатель памяти сидений и переключатель поясничной опоры.
- Проверить целостность жгута. Отсоединить разъем блока управления сиденьем водителя. Проверить целостность между разъемом блока управления сиденьем водителя B152 клеммами 22, 34, 35 и переключателем памяти сиденья и разъемом блока поддержки поясницы B158 клеммами 22, 34, 35. 22 (L / G) - 22 (L / G): целостность должна существовать. 34 (L / W) - 34 (L / W): целостность должна существовать. 35 (L / B) - автоматическая целостность. M152
- Проверьте переключатель памяти сиденья и масса переключателя поясничной опоры. Проверьте целостность цепи между переключателем памяти сиденья и переключателем поясничной опоры B158 клемма 61 и масса. 61 (B / Y) - Масса: Должна существовать целостность цепи. OK или Ng OK: Замените блок управления сиденьем водителя. Ng: Отремонтируйте или замените жгут между переключателем памяти сиденья и переключателем поясничной опоры и заземлением.
Схема №193
Схема №194
Схема №195
Схема №196
- Проверка функции. С CONSULT-II С " MEMORY Sw INDCTR " в АКТИВНОМ ТЕСТЕ проверьте работу. ИНДИКАТОР ПАМЯТИ ЛАМПА ПРОВЕРКА ЦЕПИ ТЕСТОВОГО ИЗДЕЛИЯ Описание индикатора памяти Sw INDCTR Индикатор переключателя памяти горит при получении сигнала привода. Без CONSULT-II GO TO NEXT STEP. OK или Ng OK: Цепь индикатора памяти ИСПРАВНА. Ng: GO TO NEXT STSTEP.
- Проверить выключатель памяти сидений и цепь питания выключателя поясничной опоры. Выключить выключатель зажигания. Отсоединить выключатель памяти сидений и разъем выключателя поясничной опоры. Проверить напряжение между выключателем памяти сидений и разъемом выключателя поясничной опоры B158 клемма 11 и земля. 11 (R / W) - Земля: Напряжение аккумулятора OK или Ng OK: GO TO NEXT STEP. Ng: Отремонтировать или заменить жгут между блоком предохранителей (J / B) и выключателем памяти сидений и выключателем поясничной опоры.
- Проверка целостности жгута. Отсоединение разъема блока управления сиденьем водителя. Проверка целостности между разъемом блока управления сиденьем водителя B152 клеммы 23 (Y / W), 36 (Y / G) и переключателем памяти сиденья и разъемом переключателя поддержки поясницы B158 клеммы 23, 36. 23 (Y / W) - 23 (Y / W): целостность должна существовать. 36 (Y / G) - 36 (Y / G): целостность должна существовать B152
- Проверьте сигнал индикатора переключения памяти кресла. Проверьте напряжение между разъемом B152 блока управления креслом водителя и землей. 23 (Y / W) - Земля: Напряжение аккумулятора 36 (Y / G) - Земля: Напряжение аккумулятора OK или Ng OK: Цепь лампы индикатора памяти в порядке. Ng: Замените переключатель памяти кресла и выключатель поясничной опоры.
Схема №197
Схема №198
Схема №199
Схема №200
Схема №201
- Проверьте целостность линии UART Отключите выключатель зажигания. Отсоедините разъем блока управления сиденьем водителя и разъем блока управления автоматическим приводом. Проверьте целостность между разъемом блока управления сиденьем водителя B152 клемма 2, 8 и разъемом позиционера автоматического привода M49 клемма 10, 26. 2 (P) - 26 (W): Должна существовать целостность. 8 (G / Y) - 10 (B): Должна существовать целостность. Проверьте целостность между разъемом блока управления сиденьем водителя B152 клемма 2, 8 и землей.
- Проверьте линейный сигнал UART 1. Включите выключатель зажигания. Проверьте сигнал между землей разъема блока управления сиденьем водителя, осциллографом. OK или Ng OK: GO TO NEXT STEP. Ng: Проверьте протекание. Когда доза сигнала напряжения не появляется при постоянном напряжении (примерно 5V), замените блок управления сиденьем водителя. Когда доза сигнала напряжения не появляется при постоянном напряжении (примерно 0V), замените блок управления автоматическим позиционером привода.
- Проверьте сигнал линии UART 2. Проверьте сигнал между землей разъема блока автоматического управления позиционированием водителя и осциллографом. OK или Ng OK: GO TO NEXT STEP. Ng: Проверьте протекание. Когда доза сигнала напряжения не появляется при постоянном напряжении (приблизительно 5V), замените блок автоматического управления сиденьем водителя. Когда доза сигнала напряжения не появляется при постоянном напряжении (приблизительно 0V), замените блок управления сиденьем водителя.
- Проверить блок управления сиденьем водителя. Дозировать срабатывание автоматического позиционера привода, при обмене блока управления водителем? Работает ли функция памяти сидений? ДА: Заменить блок управления автоматическим позиционером привода. Нг: Заменить блок управления сиденьем водителя.
Схема №202
Схема №203
Схема №204
Схема №205
Схема №206
- Проверьте выключатель поясничной опоры. Выключите выключатель зажигания. Отсоедините выключатель памяти сиденья и разъем выключателя поясничной опоры. Проверьте напряжение между выключателем памяти сиденья и разъемом выключателя поясничной опоры B158 клемма 1 и земля. 1 (R) - Земля: Напряжение аккумулятора OK или Ng OK: GO TO NEXT STEP. Ng: Отремонтируйте или замените жгут между блоком предохранителей (J / B) и выключателем памяти сиденья и выключателем поясничной опоры.
- Проверьте выключатель поясничной опоры. Выключатель поясничной опоры срабатывает, проверьте прозвонку переключателя памяти сидений и разъем переключателя поясничной опоры B158 клемма 31, 32 и 1, 16B. OK или Ng OK: GO TO NEXT STEP. Ng: Замените выключатель силового кресла.
- Проверить жгут двигателя поясничного подпора. Отсоединить разъем двигателя поясничного подпора. Проверить целостность между переключателем памяти кресла и разъемом переключателя поясничного подпора B158 клемма 31, 32 и разъемом двигателя поясничного подпора B172 клемма 31, 32. 31 (W) - 31 (W): Должна существовать непрерывность. 32 (L) - 32 (L): Должна существовать непрерывность. Проверить целостность между переключателем памяти кресла и разъемом переключателя поясничного подпора xtag2 клемма, 32 и масса 31. B158
- Проверьте цепь массы переключателя поясничной опоры. Проверьте целостность цепи между разъемом переключателя поясничной опоры B158 клеммой 16B и землей. 16B (B) - Масса: Должна существовать целостность цепи. OK или Ng OK: Проверьте состояние жгута и разъема. Ng: Отремонтируйте или замените жгут между переключателем памяти сидений и переключателем поясничной опоры и землей.
