Задняя система помощи при парковке: Диагностика Hyundai Venue I

Системы предотвращения столкновений 16 иллюстраций ~3 мин чтения

Диагностическая начальная точка - ультразвуковая задняя помощь при парковке

Начните диагностику системы с просмотра описания и работы системы. Просмотр информации об описании и работе поможет вам определить правильную процедуру диагностики симптомов, когда существует неисправность. Обзор информации о описании и эксплуатации также поможет вам выяснить, является ли состояние, описанное клиентом, нормальным. Обратитесь к разделу " СИМПТОМЫ - УЛЬТРАЗВУКОВАЯ ЗАДНЯЯ ПОМОЩЬ ПРИ ПАРКОВКЕ " для определения правильной процедуры диагностики системы и места ее расположения. (ref-180884-S15239461092005073000000)

Отображение расшифровки кодов ошибок

Этот автомобиль оснащен бортовым диагностическим дисплеем, способным отображать расшифровка кодов ошибок с помощью 3 индикаторов на заднем дисплее помощи при парковке. После завершения проверки лампочки красный внешний индикатор мигает, указывая на неисправность системы. При этом условии модуль отключает работу системы URPA.

Для перехода в режим диагностики выполните следующие действия:

  1. Закоротите задний диагностический разъем помощи при парковке на массу, пока автомобиль находится в режиме ПАРКОВКИ. Обратитесь к разделу " ВИДЫ КОМПОНЕНТОВ ЗАДНЕЙ СИСТЕМЫ СОДЕЙСТВИЯ ПРИ ПАРКОВКЕ " за информацией о расположении заднего диагностического разъема. (ref-180884-S30270957542005073000000)
  2. Включите зажигание.
  3. Поставьте ногу на тормоз.
  4. Переведите транспортное средство в режим РЕВЕРС в течение 5 секунд. Если транспортное средство не переключается на задний ход через 5 секунд после включения зажигания, диагностический режим все равно будет запущен. Однако неисправность проводки ввода заднего хода будет зарегистрирована как последовательность # 7, как показано в таблице диагностических индикаторов ниже. Обратитесь к " код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) CLEARING " за конкретными шагами по очистке диагностических кодов неисправностей. После того, как код проводки ввода обратного хода очищен, повторите шаги отображения расшифровка кода ошибки для перехода в режим диагностики. (ref-180884-S38727736952005073000000)

При первом входе в режим диагностики на заднем дисплее помощи при парковке отображается желтый внешний индикатор и красный внешний индикатор. Затем индикаторы на заднем экране поддержки парковки будут отображать одну или несколько последовательностей из таблицы ниже, чтобы указать, где существует неисправность в задней системе поддержки парковки. Обратитесь к " код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) CLEARING " за конкретными шагами по очистке диагностических кодов неисправностей. (ref-180884-S38727736952005073000000)

Схема №10

Как очистить расшифровку кодов ошибок

Задние диагностические последовательности помощи при парковке могут быть очищены одним из следующих способов:

Визуальный/физический осмотр

  1. Проверьте устройства послепродажного обслуживания, которые могут повлиять на работу системы. См. " ПРОВЕРКА АКСЕССУАРОВ AFTERMARKET ". (ref-180867-S01327382262005073000000)
  2. Осмотрите легкодоступные или видимые компоненты системы на предмет очевидных повреждений или условий, которые могут вызвать симптом.
  3. Убедитесь, что задние датчики помощи при парковке, расположенные на заднем бампере автомобиля, четкие. Удалите снег, грязь или лед, которые блокируют датчики.

Список симптомов

Обратитесь к процедуре диагностики симптомов из следующего списка, чтобы диагностировать симптом

  1. Неисправность системы помощи при парковке сзади
  2. " задний PARKING ассистент INOPERABLE - RED INDICATOR FLASHES " (" Задний парковочный ассистент не работает - мигает красный индикатор ") (ref-180884-S41166075152005073000000)

Средства диагностики

Перед выполнением этой процедуры убедитесь, что выполнены следующие условия:

Схема №11
Схема №12
Схема №13
  1. Стояночный тормоз транспортного средства УСТАНОВЛЕН.
  2. Задний выключатель помощи при парковке (RPA) включен.

Перед выполнением этой процедуры убедитесь, что выполнены следующие условия:

Схема №14
Схема №15
Схема №16
  1. Стояночный тормоз транспортного средства УСТАНОВЛЕН.
  2. Задний выключатель помощи при парковке (RPA) включен.
Схема №17
Схема №18
Схема №19
  1. Поместите пальцы между верхней панелью и контрольной панелью информационного центра и осторожно потяните вниз, чтобы освободить фиксаторы панели дисплея.
  2. С помощью небольшого инструмента с плоским лезвием освободите фиксирующий язычок в задней части контрольной сборки.
  3. Наклоните контрольную сборку информационного центра вниз и потяните вниз для удаления.
  4. Отсоедините электрический соединитель от контрольного узла информационного центра.
Схема №20
  1. Подсоедините электрический соединитель к контрольному узлу информационного центра.
  2. Поместите контрольную сборку информационного центра в верхнюю панель до тех пор, пока фиксирующий язычок не зафиксируется на месте. Возможно, придется качать дисплей в нужное положение.
  3. Установите рамку, нажимая на нее до тех пор, пока фиксирующие язычки не будут полностью посажены.
Схема №21
Схема №22
Схема №23
Схема №24

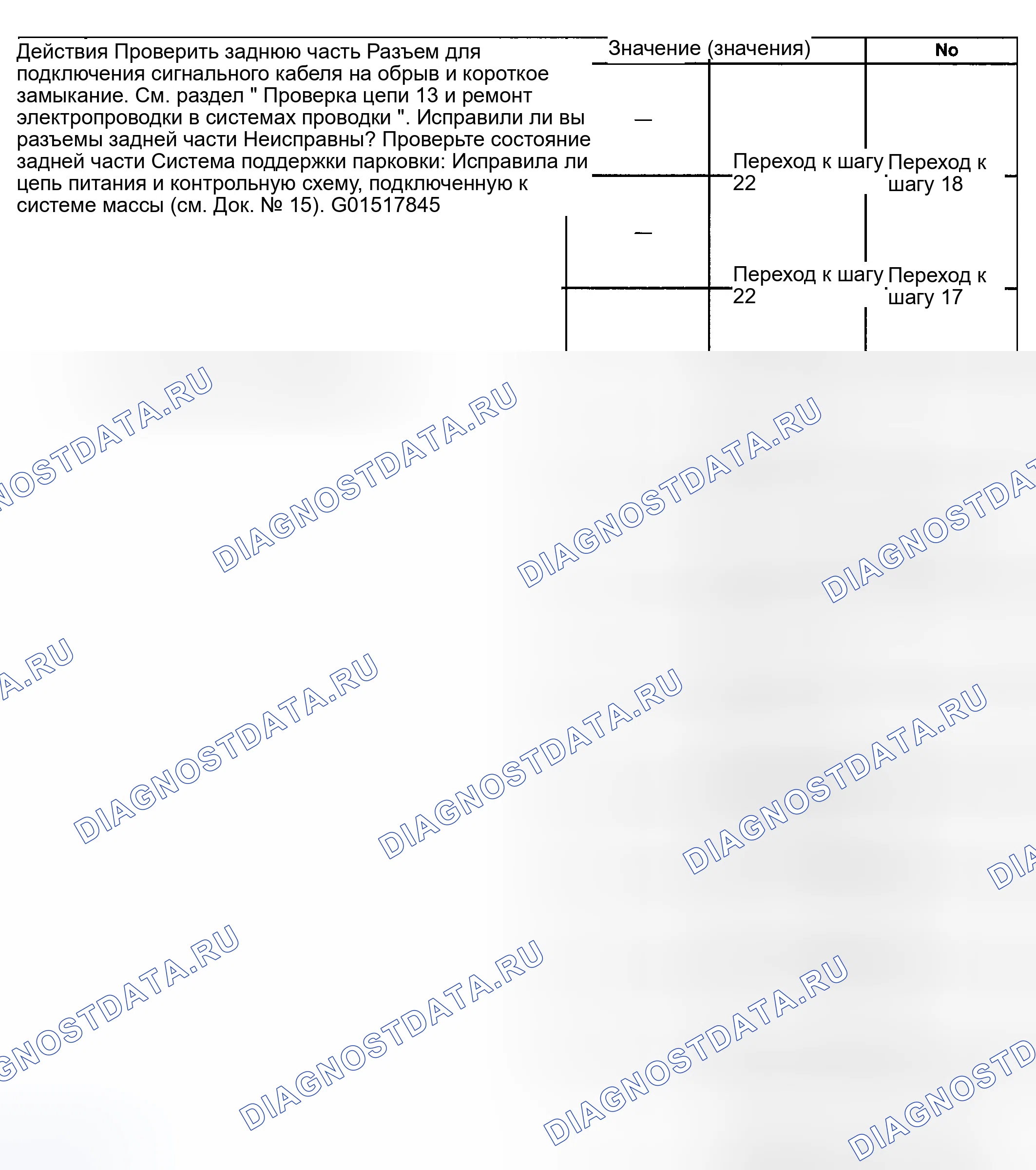

Схема №25
  1. Снимите переднюю панель заднего бампера. См. разделы " ЗАМЕНА ПЕРЕДНЕЙ ПАНЕЛИ - ЗАДНИЙ БАМПЕР (AZTEK) " или " Замена задней панели - задний бампер (RENDEZVOUS). (ref-181065-S41108663532005073100000)(ref-181065-S16826673722005073100000)
  2. Отсоедините электрический от датчика заднего объекта.
  3. Поднимите фиксирующие язычки на корпусе (4) и снимите задний датчик объекта (1).
  4. Сожмите пружину 1 и извлеките ее из корпуса 2.
  5. Отпустите лапки на корпусе и снимите.
  6. Снимите заднюю панель датчика объекта, протолкнув ее через приборную панель.
