Наружная область: Снятие и установка Hyundai Santa Fe II рестайлинг

Зеркала 82 иллюстрации ~10 мин чтения

Как заменить капот в сборе

ПримечаниеПри снятии и установке капота необходим помощник. Соблюдайте осторожность, чтобы не повредить капот и кузов. При снятии клипс используйте съемник клипс.

Схема №15
  1. С помощью отвертки (A) слегка приподнимите зажимы (B) обоих концов на подъемнике (D), а затем снимите подъемник с кронштейна (C).
  2. После ослабления крепежных болтов шарнира (Е) капота снимите капот (F).
  3. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что капот открывается правильно и надежно запирается. Отрегулируйте выравнивание капота.
Схема №16
Схема №17
  1. Ослабив крепежные болты, снимите канал промежуточного охладителя (А).
  2. С помощью съемника зажимов отсоедините зажимы и снимите изолятор капота (А). ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не поцарапать панель капота.
  3. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Замените все поврежденные зажимы.
Схема №18
  1. Отсоедините зажимы, затем снимите погодную полосу колпака (A). ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не поцарапать капот.
  2. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Замените все поврежденные зажимы.
Схема №19
  1. С помощью отвертки (A) слегка приподнимите зажимы (B) обоих концов на подъемнике (D), а затем снимите подъемник с кронштейна (C).
  2. Монтаж является обратным снятию.
Схема №20
  1. Снимите ручку спуска капота (А).
  2. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что кабель защелки капота подключен правильно. Убедитесь, что капот надежно запирается.
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
  1. Снимите крышку переднего бампера.
  2. Отсоедините зажимы, затем снимите воздуховод (А).
  3. Потяните крышку радиатора (А).
  4. Отсоедините зажимы, затем снимите крышку защелки капота (А).
  5. Ослабив крепежные болты, снимите защелку капота (B).
  6. Отсоедините соединитель (В).
  7. Снимите трос расцепителя (А).
  8. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что кабель защелки капота подключен правильно. Убедитесь, что капот надежно запирается.
Схема №26
  1. Удалите следующие элементы. Защелка капота. Ручка спуска капота. Ограждение колеса. ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не согнуть кабель.
  2. Отсоедините трос защелки капота (А) и отпустите трос (Б).
  3. Снимите трос защелки капота (С).
  4. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что защелка капота подключена правильно. Замените все поврежденные зажимы.
Схема №27
  1. Ослабив болт крепления шарнира (А), отрегулируйте капот (В), перемещая его вверх или вниз, либо вправо или влево.
  2. Отрегулируйте высоту капота, повернув бамперы (С).
  3. Ослабив крепежные болты защелки капота (D), отрегулируйте защелку, перемещая ее вверх или вниз, или вправо или влево.

Как заменить отделку багажника

ПримечаниеПри работе с отверткой с плоским наконечником оберните ее защитной лентой и нанесите защитную ленту вокруг соответствующих деталей, чтобы предотвратить повреждение. Наденьте перчатки, чтобы защитить руки.

Схема №28
  1. После ослабления винтов снимите накладку (А) двери багажника.
  2. Снимите верхнюю накладку (В) и боковую накладку (С).
  3. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Замените и поврежденные клипсы.
Схема №29
Схема №30
  1. Снимите накладку задней двери.
  2. Отсоедините наружную тягу рукоятки (А), тягу привода (Б).
  3. Ослабив крепежные винты, снимите защелку в сборе (А).
  4. Отсоедините соединитель (Б).
  5. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что разъем подсоединен правильно, а шатун подсоединен правильно. Убедитесь, что дверь багажника открывается правильно и надежно запирается.
Схема №31
  1. Снимите накладку задней двери.
  2. Отсоедините стержень наружной ручки (А).
  3. Ослабив крепежный болт и гайки, снимите исполнительный механизм в сборе (С).
  4. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что разъем подсоединен правильно, а шатун подсоединен правильно. Убедитесь, что дверь багажника открывается правильно и надежно запирается.
Схема №32
Схема №33
  1. Снимите накладку задней двери.
  2. Снимите привод в сборе.
  3. Отсоедините стержень наружной ручки (А).
  4. Ослабьте гайки крепления наружной ручки.
  5. Снимите наружную ручку (А).
  6. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что дверь багажника открывается правильно и надежно запирается.
Схема №34
  1. С помощью отвертки (A) слегка приподнимите зажимы (B) обоих концов на подъемнике (D), а затем снимите подъемник с кронштейна (C).
  2. Вставьте гнездо подъемника в кронштейн для установки.
Схема №35
  1. Снимите накладку задней двери.
  2. Отсоедините соединитель (А).
  3. Ослабив крепежные болты, снимите динамик (В).
  4. Монтаж является обратным снятию.

Как заменить Уплотнитель задней двери

ПримечаниеНанесите сеткой герметик на корпус.

Схема №36
  1. Снимите погодную планку двери багажника (А).
  2. Монтаж является обратным снятию.
Схема №37
  1. После ослабления монтажного болта шарнира (А) задней двери отрегулируйте заднюю дверь, перемещая ее вверх или вниз, или вправо или влево.
  2. Отрегулировать посадку двери багажника, повернув дверь багажника над захлопнувшимся бампером (С) и боковым бампером (В).
  3. Отрегулируйте ударник (D), перемещая его вверх или вниз, или вправо или влево.
Схема №38

Как заменить отделку передней двери

ПримечаниеБудьте осторожны, чтобы не поцарапать дверную отделку и другие детали. Наденьте перчатки, чтобы защитить руки.

Схема №39
Схема №40
Схема №41
  1. Снимите внутреннюю крышку квадранта (А).
  2. Снимите внутреннюю крышку ручки (А).
  3. Ослабьте крепежные винты дверной накладки (D). Отпустите зажимы, которые удерживают дверную отделку, затем снимите дверную отделку, потянув ее вверх. Отсоедините разъем выключателя стеклоподъемника (A), разъем зеркала питания (B) и разъем лампы освещения двери (C).
  4. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что разъемы подключены правильно, а каждый стержень надежно соединен. Убедитесь, что дверной замок и открывается правильно.
Схема №42
  1. Снимите обшивку передней двери.
  2. Осторожно передвиньте стекло (А), пока не увидите болты, затем ослабьте их. Отделите стекло от стеклянного прогона и осторожно вытащите стекло через прорезь окна.
  3. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Сверните стекло вниз, чтобы увидеть, свободно ли оно движется без привязки. При необходимости отрегулируйте положение стекла.
Схема №43
Схема №44
  1. Снимите обшивку передней двери.
  2. Ослабьте крепежный винт внутренней ручки (А).
  3. Отсоедините трос замка (А) и трос внутренней ручки (Б).
  4. Снимите внутреннюю ручку (С).
  5. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что дверные замки и открываются правильно.
Схема №45
  1. Снимите обшивку передней двери.
  2. Отсоединив разъем (А), снимите динамик (В).
  3. Монтаж является обратным снятию.
Схема №46
  1. Снимите дверную накладку.
  2. Отсоединив разъем (А), снимите двигатель стеклоподъемника (В).
  3. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Сверните стекло вниз, чтобы увидеть, свободно ли оно движется без привязки.
Схема №47
Схема №48
Схема №49
  1. Снимите следующие детали. Отделка передней двери. Оконное стекло. Наружная ручка.
  2. Ослабьте крепежный винт основания внешней ручки (A).
  3. Ослабьте крепежные болты модуля (A) и крепежные винты защелки.
  4. Отсоедините жгут проводов дверного модуля (A), затем снимите модуль в сборе (B).
  5. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что разъем подключен правильно и каждый стержень надежно соединен. Убедитесь, что дверь запирается и открывается правильно.
Схема №50
  1. Снимите следующие детали. Отделка передней двери. Оконное стекло. Внутренняя ручка. Дверной модуль.
  2. Снимите защелку в сборе (А).
  3. Монтаж - это обратное снятию. ПРИМЕЧАНИЕ: Убедитесь, что дверь запирается и открывается правильно.
Схема №51
Схема №52
  1. Ослабьте крепежный болт, затем снимите держатель ключа (А).
  2. Снимите наружную ручку (А).
  3. Монтаж является обратным снятию.
Схема №53
  1. Снимите обшивку передней двери.
  2. Снимите дверной модуль.
  3. Ослабьте монтажный болт, затем снимите заднюю шашку (А).
  4. Монтаж - это обратное снятию.
Схема №54
  1. Ослабьте крепежный винт, затем снимите погодную полосу дверного ремня (А).
  2. Монтаж является обратным снятию.
Схема №55
  1. Ослабьте крепежные болты насадки.
  2. Отсоедините зажимы, затем снимите погодную полосу (A).
  3. Монтаж является обратным снятию.

Как заменить переключатель окна питания

ПримечаниеПри работе с отверткой с плоским наконечником оберните ее защитной лентой и нанесите защитную ленту вокруг соответствующих деталей, чтобы предотвратить повреждение.

Схема №56
  1. Снимите обшивку передней двери.
  2. Снимите выключатель стеклоподъемника (А).
  3. Монтаж - это обратное снятию.

Как заменить отделку задней двери

ПримечаниеБудьте осторожны, чтобы не поцарапать дверную отделку и другие детали. Наденьте перчатки, чтобы защитить руки.

Схема №57

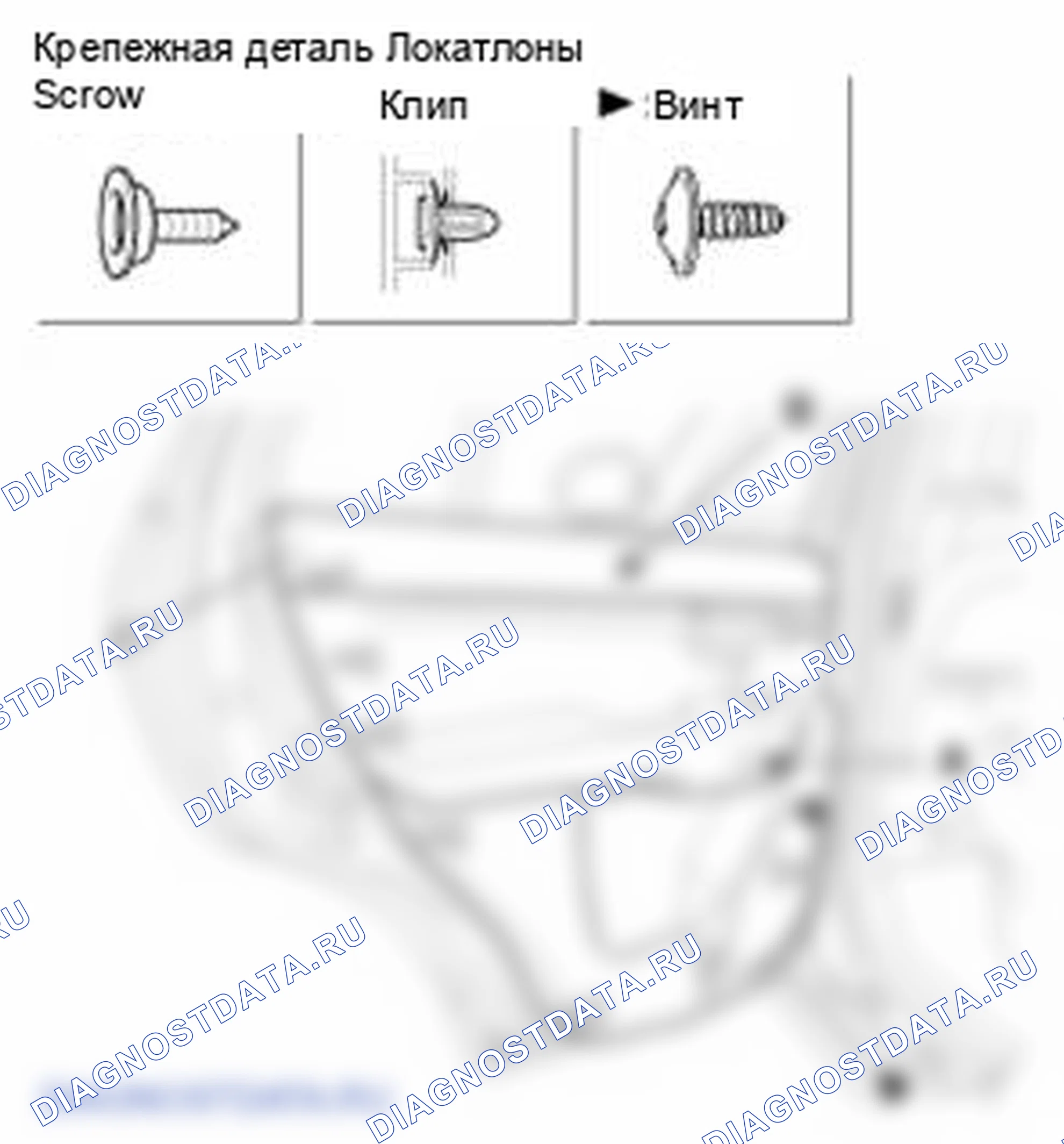

Схема №58
  1. Снимите внутреннюю крышку ручки (А).
  2. Ослабьте крепежные винты дверной накладки (B). Отпустите зажимы, которые удерживают дверную отделку, затем снимите дверную отделку, потянув ее вверх. Отсоедините разъем выключателя стеклоподъемника (А).
  3. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что разъемы подключены правильно, а каждый стержень надежно соединен. Убедитесь, что дверь запирается и открывается правильно.
Схема №59
Схема №60
Схема №61
  1. Снимите следующие детали. Отделка задней двери. Оконное стекло. Наружная ручка.
  2. Ослабьте крепежный винт основания внешней ручки (A).
  3. Ослабьте крепежные болты модуля (A) и крепежные винты защелки.
  4. Отсоедините жгут проводов дверного модуля (A), затем снимите модуль в сборе (B).
  5. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что разъем подключен правильно и каждый стержень надежно соединен. Убедитесь, что дверь запирается и открывается правильно.

Как заменить стекло

ПримечаниеНаденьте перчатки, чтобы защитить руки.

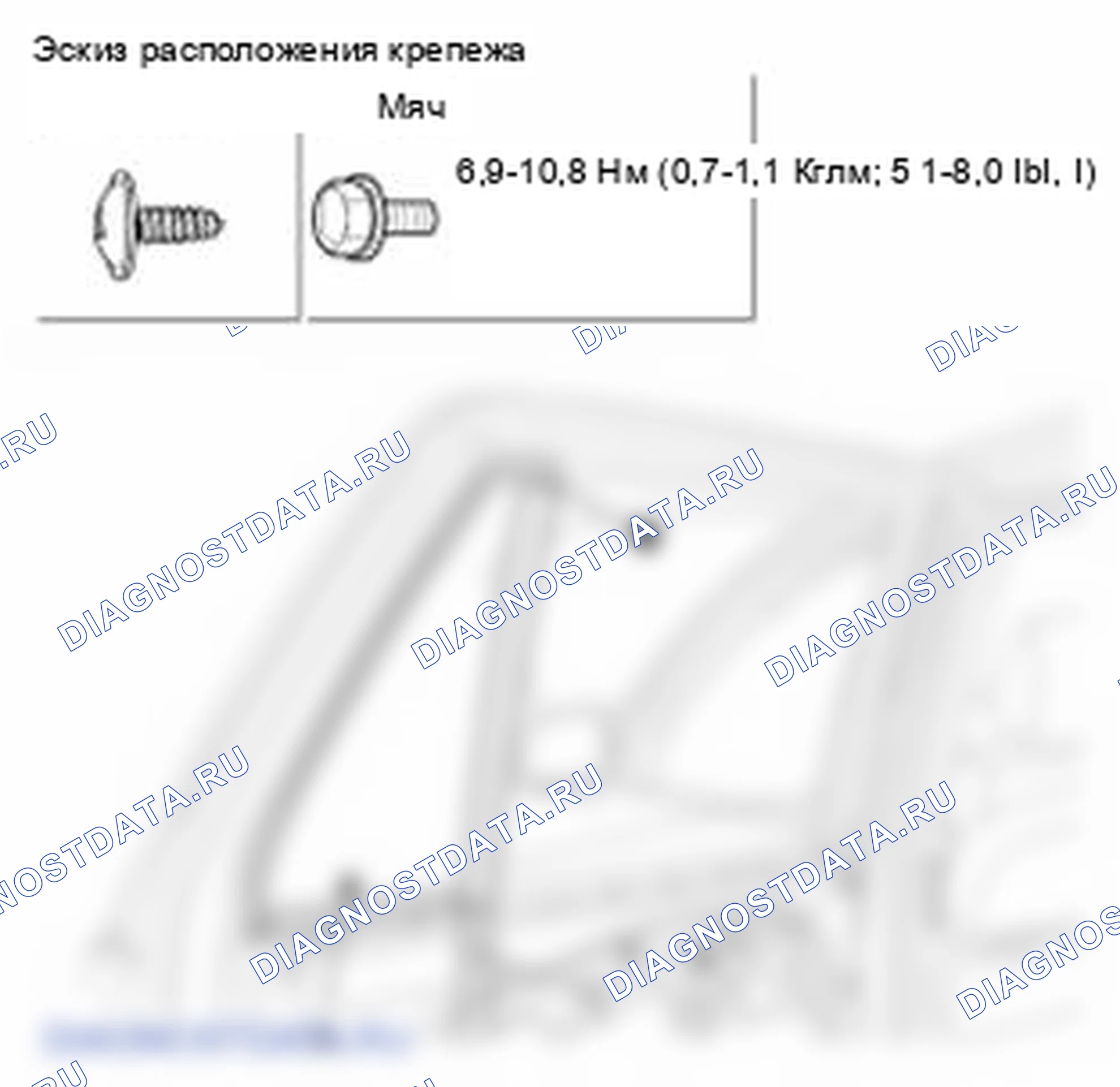

Схема №62
Схема №63
  1. Снимите обшивку задней двери.
  2. Ослабьте винты и болты, затем снимите четверть стекла (А). ВНИМАНИЕ: Будьте осторожны, чтобы не упасть на стекло и не поцарапать поверхность стекла.
  3. Осторожно передвиньте стекло (А), пока не увидите болты, затем ослабьте их. Отделите стекло от стеклянного прогона и осторожно вытащите стекло через прорезь окна.
  4. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Сверните стекло вниз, чтобы увидеть, свободно ли оно движется без привязки. При необходимости отрегулируйте положение стекла.
Схема №64
  1. Снимите обшивку задней двери.
  2. Отсоединив разъем (А), снимите двигатель стеклоподъемника (В).
  3. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Сверните стекло вниз, чтобы увидеть, свободно ли оно движется без привязки.
Схема №65
Схема №66
  1. Снимите дверную накладку.
  2. Ослабьте крепежный болт, затем снимите крышку ручки (А).
  3. Снимите наружную ручку (А).
  4. Монтаж является обратным снятию.
Схема №67
  1. Снимите следующие детали. Отделка передней двери. Оконное стекло. Внутренняя ручка. Наружная ручка.
  2. Снимите модуль в сборе.
  3. Снимите защелку в сборе (А).
  4. Монтаж - это обратное снятию. ПРИМЕЧАНИЕ: Убедитесь, что дверь запирается и открывается правильно.
Схема №68
Схема №69
  1. Снимите обшивку передней двери.
  2. Ослабьте крепежный винт внутренней ручки (А). Нажмите на внутреннюю ручку назад, чтобы отсоединиться.
  3. Отсоедините трос замка (А) и внутри подключите трос (Б).
  4. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Убедитесь, что дверь запирается и открывается правильно.
Схема №70
  1. Ослабьте крепежный винт, затем снимите погодную полосу дверного ремня (А).
  2. Монтаж является обратным снятию.
Схема №71
  1. Ослабьте крепежные болты насадки.
  2. Отсоедините зажимы, затем снимите погодную полосу (A).
  3. Монтаж - это обратное снятию.
Схема №72
  1. Снимите обшивку задней двери.
  2. Отсоединив разъем (А), снимите динамик (В).
  3. Монтаж является обратным снятию.

Как заменить стойку на крыше

ПримечаниеНаденьте перчатки, чтобы защитить руки. При работе с отверткой с плоским наконечником оберните ее защитной лентой, чтобы предотвратить повреждение. Будьте осторожны, чтобы не поцарапать поверхность тела.

Схема №73
  1. Снимите обшивку крыши.
  2. После ослабления монтажных гаек снимите стойку крыши (А).
  3. Монтаж является обратным снятию.

Как заменить боковой гарнир и бокового подоконника

ПримечаниеПри работе с отверткой с плоским наконечником оберните ее защитной лентой и нанесите защитную ленту вокруг соответствующих деталей, чтобы предотвратить повреждение. Наденьте перчатки, чтобы защитить руки. Будьте осторожны, чтобы не поцарапать поверхность тела.

Схема №74
  1. Ослабьте крепежные винты и зажимы, затем снимите боковой гарнисаж (А) и боковой подоконник (В).
  2. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Замените все поврежденные зажимы.
Схема №75

ПримечаниеНаденьте перчатку, чтобы защитить руки.

Схема №76
Схема №77
  1. Снимите обе декоративные крышки (А).
  2. Снимите стекло (А), приподняв его вверх. ПРИМЕЧАНИЕ: Не повреждайте панель крыши.
  3. Монтаж является обратным снятию.
Схема №78
  1. Снимите верхнюю консоль. ПРИМЕЧАНИЕ: Подтвердите положение направляющей, закрыта она или нет, когда вы снимаете двигатель.
  2. Отсоедините разъем двигателя (А), отверните винты, а затем снимите двигатель (В).
  3. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Обязательно инициализируйте мотор.
Схема №79
  1. Полностью откройте стекло.
  2. Отсоедините звено дефлектора (А) от рамы (Б), а затем снимите дефлектор (В).
  3. Монтаж является обратным снятию.
Схема №80
  1. Снимите следующие детали. Подрезка передней и задней двери. Отделка передней стойки. Отделка центральной и задней стойки. Хедлайнер. Солнцезащитное стекло.
  2. Отсоедините дренажные трубки (А).
  3. Снимите кронштейн (В).
  4. Ослабив крепежные болты и гайки, снимите люк в сборе (В). ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не поцарапать внутренние отделки и другие части.
  5. Монтаж является обратным снятию.
Схема №81
  1. Снимите люк в сборе.
  2. Снимите капельное звено (А) и солнцезащитную пробку (В).
  3. Снимите солнцезащитный козырек (C) и капельную рейку (D).
  4. Монтаж является обратным снятию.
Схема №82
Схема №83
Схема №84
  1. Снимите люк в сборе.
  2. Извлеките направляющую в сборе (А) после тщательного опускания направляющей, толкая ползун назад.
  3. Снимите направляющую (А) и ползун (В).
  4. Монтаж является обратным снятию. ПРИМЕЧАНИЕ: Обязательно совместите слайд с центром «А» и «В» Обязательно инициализируйте мотор.
Схема №85
Схема №86
Схема №87
Схема №88
  1. Запустите двигатель и проверьте время работы люка (А). Время работы: Прибл. 5 сек.
  2. Проверка на предмет ненормального шума или изгиба во время работы.
  3. При полностью закрытом люке проверьте наличие утечки воды.
  4. Панель крыши (A) должна быть ровной со стеклянной (B) атмосферной полосой (C), полностью укладываясь в стандартное значение «E». Если нет, произведите следующую регулировку. Стандартное значение «Е» Передний край: 0 ~ 1,4 мм Задний край: 0 ~ 1,4 мм
  5. Если положение не соответствует указанному, слегка ослабьте регулировочный винт стекла (А), чтобы отрегулировать высоту стекла, и затяните его. Момент затяжки: 2,0 ~ 3.9N.m (0,2 ~ 0,4 кгс.м, 1,4 ~ 2,9 фунт-сила-фут)
  6. Проверьте перекрытие между люком люка (A) и панелью крыши (B). Стандартное значение: 0,3 мм
Схема №89
  1. Проверьте, что стекло установлено. Завершена регулировка высоты.
  2. Нажмите на переключатель вверх. (Продолжайте нажимать на переключатель) слайд переместился на 5 мм вперед через 15 секунд.
  3. После перемещения салазок на 5 мм вперед выключите выключатель и нажмите выключатель UP (продолжая нажимать на выключатель при непрерывной работе) Если работа выше - нормальное состояние, люк в крыше один раз и закрывается.
  4. Когда люк полностью закрыт, выключите выключатель UP и полностью инициализируйте двигатель.

Как заменить наружное зеркала заднего вида

ПримечаниеПри работе с отверткой с плоским наконечником оберните ее защитной лентой и нанесите защитную ленту вокруг соответствующих деталей, чтобы предотвратить повреждение. Наденьте перчатки, чтобы защитить руки.

Схема №90
Схема №91
  1. Снимите внутреннюю крышку квадранта (А).
  2. Отсоединив разъем (А), снимите наружное зеркало заднего вида (В).
  3. Монтаж является обратным снятию.
Схема №92
  1. Отожмите основание внутреннего зеркала заднего вида (A) вниз, чтобы извлечь узел внутреннего зеркала заднего вида (B).
  2. Монтаж является обратным снятию.
Схема №93
Схема №94
  1. Снимите крышку зеркала блок управления двигателем (A).
  2. Снимите крышку и штуцер (А).
  3. Переместите основание зеркала ЕСМ вниз, чтобы удалить сборку зеркала ЕСМ (B).
  4. Монтаж является обратным снятию.
Схема №95
Схема №96
  1. Снимите стеклоочиститель (А).
  2. Снимите защитную полосу капота.
  3. Отсоедините зажимы, затем снимите верхнюю крышку капота (А).
  4. Монтаж является обратным снятию.

Другие статьи — Наружная область
