AV навигация
# Электросхема AV навигации
# Электросхема AV навигации, Схема 1 из 7
Компоненты на схеме
Продолжение провода
# Электросхема AV навигации, Схема 2 из 7
Компоненты на схеме
# Электросхема AV навигации, Схема 3 из 7
Компоненты на схеме
Продолжение провода
# Электросхема AV навигации, Схема 4 из 7
Компоненты на схеме
Продолжение провода
# Электросхема AV навигации, Схема 5 из 7
Компоненты на схеме
Продолжение провода
# Электросхема AV навигации, Схема 6 из 7
Компоненты на схеме

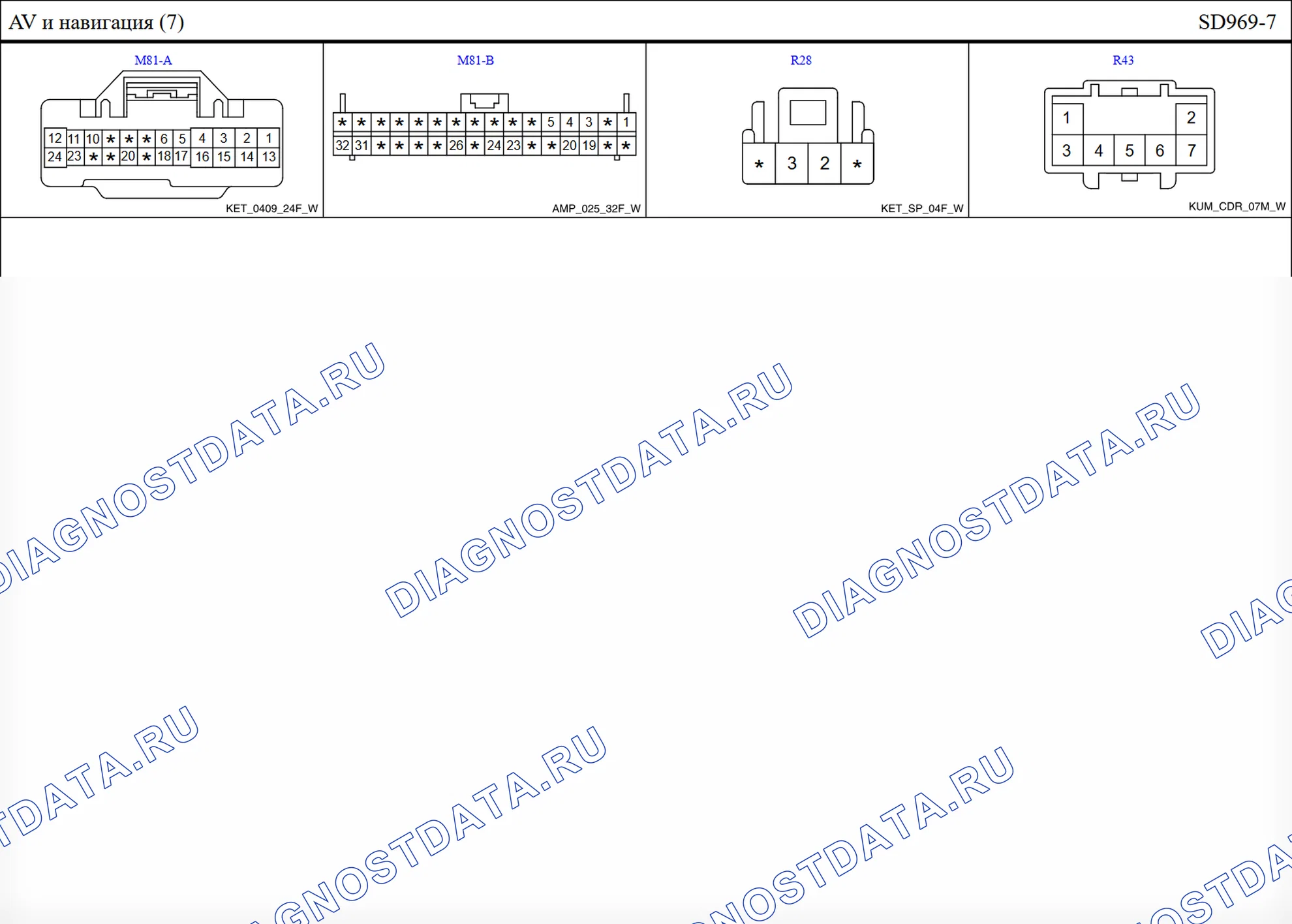

# Электросхема AV навигации, Схема 7 из 7
Компоненты на схеме
Компоненты на электросхемах 55
Нажмите на компонент — он подсветится на всех схемах, где встречается.
