Диаграмма симптомов

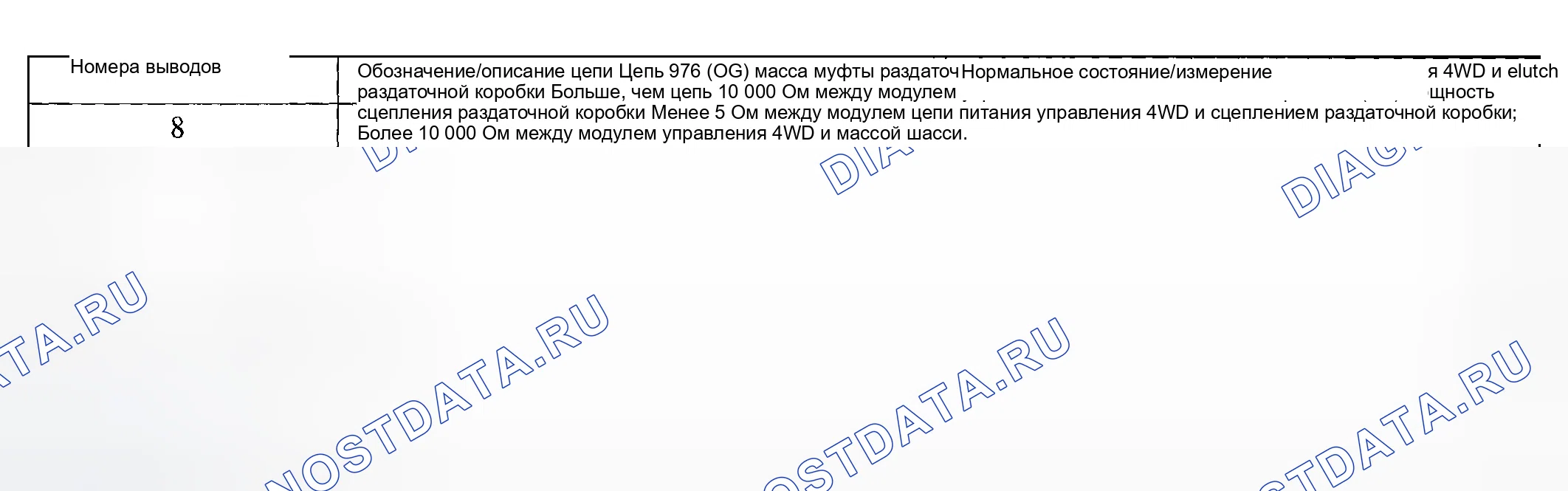

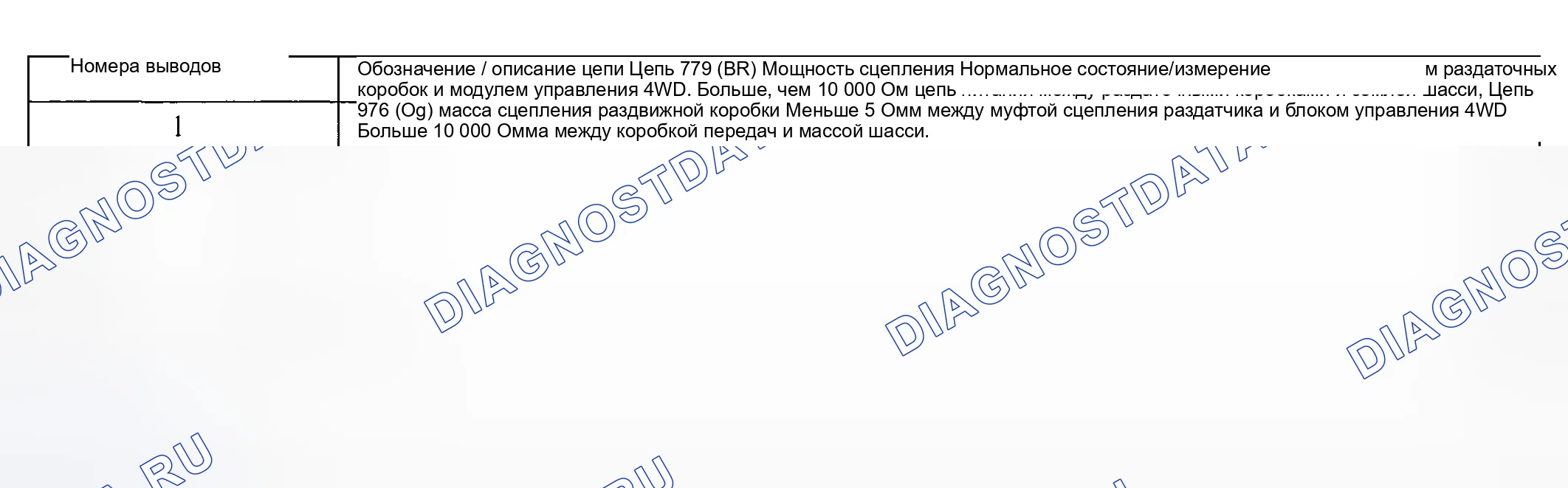

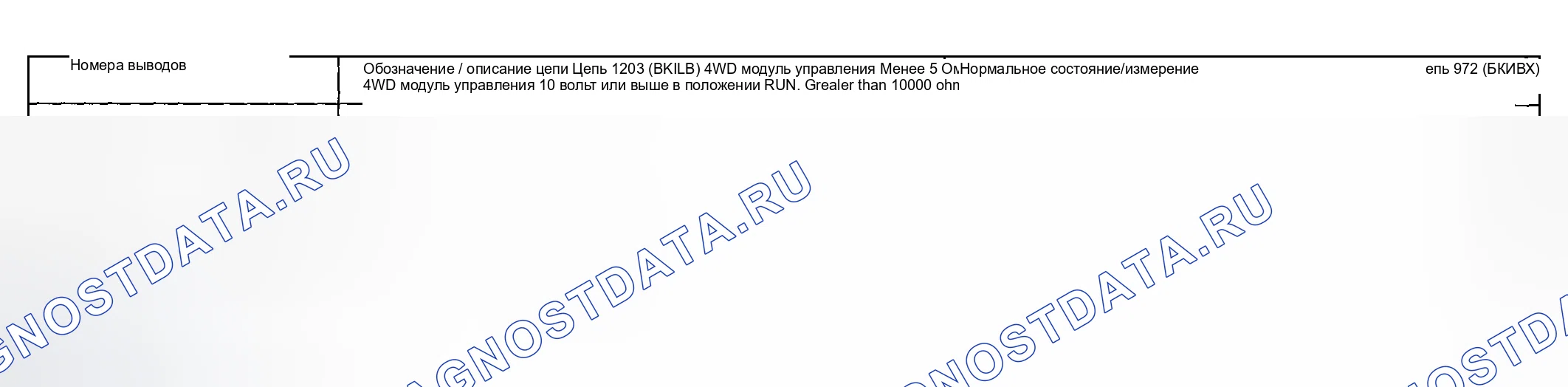

| Состояние | Возможные источники | Действие |
|---|---|---|
| Раздаточная коробка шумит | Давление накачки шины. Размер шины и колеса. | УБЕДИТЕСЬ в том, что все шины и колеса имеют одинаковый размер и что давление накачки правильное. |
| Износ протектора шины. | ПРОВЕРЬТЕ износ протектора шины, чтобы увидеть, есть ли разница в износе протектора между передними и задними шинами более 0,15 мм (0,06 дюйма). ЗАМЕНИТЕ одно переднее колесо и одно заднее колесо. Снова дорожное испытание. | |
| Внутренние компоненты. | ЭКСПЛУАТИРУЙТЕ автомобиль на всех передачах трансмиссии. При наличии шума в коробке передач в НЕЙТРАЛЬНОМ ПОЛОЖЕНИИ, или на одних передачах и не на других, СНИМИТЕ И ВОССТАНОВИТЕ трансмиссию. ОБРАТИТЕСЬ к разделу " АВТОМАТИЧЕСКАЯ ПЕРЕДАЧА / трансмиссия ". Если шум есть во всех шестернях, РАЗБЕРИТЕ РАЗДАТОЧНУЮ КОРОБКУ. ОЗНАКОМЬТЕСЬ С РАЗДЕЛОМ " РАЗДАТЕЛЬНАЯ КОРОБКА ".ПРОВЕРЬТЕ входное зубчатое колесо и промежуточное и переднее выходное зубчатые колеса на предмет повреждений. УСТАНОВИТЕ новые детали по мере необходимости. (ref-193005)(ref-193007-S25566543472005092300000) | |
| Уровень смазки. | ЗАПРАВЬТЕ автоматической трансмиссионной жидкостью (ATF). СМ. " СЛИВ И ЗАПОЛНЕНИЕ РАЗДАТОЧНОЙ КОРОБКИ ". (ref-193007-S09535121862005092300000) | |
| Отскок колеса/шины, пропуск транспортного средства | Внутренние компоненты. | ЭКСПЛУАТИРУЙТЕ автомобиль на всех передачах трансмиссии. При наличии шума в коробке передач в НЕЙТРАЛЬНОМ ПОЛОЖЕНИИ, или на одних передачах и не на других, СНИМИТЕ И ВОССТАНОВИТЕ трансмиссию. ОБРАТИТЕСЬ к разделу " АВТОМАТИЧЕСКАЯ ПЕРЕДАЧА / трансмиссия ". Если шум есть во всех шестернях, РАЗБЕРИТЕ РАЗДАТОЧНУЮ КОРОБКУ. ОЗНАКОМЬТЕСЬ С РАЗДЕЛОМ " РАЗДАТЕЛЬНАЯ КОРОБКА ".ПРОВЕРЬТЕ входное зубчатое колесо и промежуточное и переднее выходное зубчатые колеса на предмет повреждений. УСТАНОВИТЕ новые детали по мере необходимости. (ref-193005)(ref-193007-S25566543472005092300000) |
| Износ протектора шины. | УБЕДИТЕСЬ В том, что все шины и колеса имеют одинаковый размер, а также в правильности давления накачки. СМ. " СИСТЕМА ПОДВЕСКИ ". (ref-192997) | |
| Утечка жидкости автоматической коробки передач (ATF) из вентиляционного отверстия | Раздаточная коробка. | СЛЕЙТЕ жидкость до нужного уровня. СМ. " СЛИВ И ЗАПОЛНЕНИЕ РАЗДАТОЧНОЙ КОРОБКИ ". (ref-193007-S09535121862005092300000) |
| Вентиляционная трубка. | ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новую вентиляционную трубку. СМ. " РАЗДАТОЧНАЯ КОРОБКА ". (ref-193007-S25566543472005092300000) | |
| Утечка жидкости автоматической коробки передач (ATF) из корпуса раздаточной коробки | Болты корпуса раздаточной коробки. | ЗАТЯНИТЕ болты в соответствии с техническими условиями (см. " ТЕХНИЧЕСКИЕ УСЛОВИЯ "). (ref-193007-S38591706642005092300000) |
| Герметик. | ПЕРЕКРОЙТЕ раздаточную коробку черным некислотным силиконовым каучуком. СМ. " РАЗДАТОЧНАЯ КОРОБКА ". (ref-193007-S25566543472005092300000) | |
| Жидкость. | СЛЕЙТЕ ЖИДКОСТЬ И ЗАПОЛНИТЕ С ПОМОЩЬЮ ATF. СМ. " СЛИВ ИЗ РАЗДАТОЧНОЙ КОРОБКИ ". (ref-193007-S09535121862005092300000) | |
| Прокладка раздаточной коробки. | УСТАНОВИТЕ новую прокладку раздаточной коробки (см. раздел " Раздаточная коробка "). (ref-193007-S25566543472005092300000) | |
| Утечка жидкости автоматической коробки передач (ATF) из уплотнений выходного вала | Вентиляционное отверстие заглушено. | ОТРЕМОНТИРУЙТЕ закупоренное вентиляционное отверстие. |
| Уплотнения выходного вала. | УСТАНОВИТЕ новые уплотнения выходного вала (см. раздаточную коробку). (ref-193007-S25566543472005092300000) | |
| Передняя ось неправильно сцеплена | Передняя ось. | См. раздел " СИСТЕМА ПРИВОДА ". (ref-192998) |
| Муфта раздаточной коробки. | Перейдите к " диагностический тест B ". (ref-193007-S41231849942005092300000) | |
| Внутренние компоненты. | РАЗОБРАТЬ раздаточную коробку. СМ. " РАЗДАТОЧНАЯ КОРОБКА ". ПРОВЕРИТЬ входную шестерню, а также промежуточный и передний выходной вал на предмет повреждений. При необходимости установить новые детали. (ref-193007-S25566543472005092300000) | |
| Нет связи с 4-х приводным (4WD) модулем управления | Диагностический инструмент. Аккумуляторная блок предохранителей и реле (Bjb) предохранитель 18 (20A). Модуль управления хтагх1. Разъемы модуля управления хт-гх2. Схемотехника. 4WD 4WD | Перейдите к " диагностический тест A ". (ref-193007-S39865487092005092300000) |
