Диагностика модуля передней панели: Диагностика Hyundai Genesis I рестайлинг

Стеклоочистители и омыватели 35 иллюстраций ~8 мин чтения

Диагностический индекс кодов неисправностей

расшифровка кода ошибки B1602 Ошибка CAN
расшифровка кода ошибки B1603 Коммуникационная шина CAN отключена
расшифровка кода ошибки B1905 Неисправность датчика дождя 1
расшифровка кода ошибки B1906 Неисправность датчика дождя 2
расшифровка кода ошибки B1907 Неисправность датчика дождя 3

Диагностический индекс кодов неисправностей

Схема №42

Условия обнаружения кода неисправности

ПунктУсловие обнаруженияВозможная причина
Стратегия расшифровка кода ошибкиПроверка связи CANIPM, FAM не являются состоянием сна CAN высокий Line короткое замыкание to аккумулятор CAN низкий Line короткое замыкание to аккумулятор CAN высокий Line короткое замыкание to масса CAN низкий Line короткое замыкание to масса CAN высокий Line короткое замыкание to other CAN высокий Line короткое замыкание to 5 V Питание CAN высокий Line обрыв CAN Llow Line обрыв ВНИМАНИЕ: В состоянии сна CAN высокий Line составляет 0 В, а CAN Lline - напряжение батареи.
Условия активацииIPM, питание FAM включено (при нормальной связи)
Пороговое значениеCAN высокий: 0 В или B + CAN низкий: 0 В или B +
Время диагностики2 сек.
Время стирания расшифровка кода ошибкиРасшифровка кода ошибки стирается сразу после устранения неисправности
Внимание
В спящем режиме CAN высокий Line имеет напряжение 0 В, а CAN низкий Line - напряжение батареи.
Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
  1. Подключить GDS.
  2. IG «ON» и двигатель «OFF».
  3. Выберите режим «Анализ расшифровка кода ошибки».
  4. После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-590447-S28453151542013121700000)
  5. Снова ли произошло то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме датчика и / или FAM, или она была устранена, а память FAM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-590447-S04026713972013121700000)

Как проверить клеммы и разъёмы

  1. Многие неисправности в электрической системе вызваны плохим жгутом (жгутами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем и механическими или химическими повреждениями.
  2. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
  3. Была ли обнаружена проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ FAM " ". (ref-590447-S04026713972013121700000)(ref-590447-S22614196132013121700000)
Схема №48
Схема №49
Схема №50
Схема №51
  1. Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на FAM CAN высокий line. Спецификация: См. " " ФОРМА СИГНАЛА И ДАННЫЕ " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре " 2 CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или отремонтируйте " транспортное средство ". (ref-590447-S15954292332013121700000)(ref-590447-S04026713972013121700000)
  2. Проверьте CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на линии FAM CAN низкий. Спецификация: См. " " ФОРМА СИГНАЛА И ДАННЫЕ " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре " ПРОВЕРКА КОМПОНЕНТОВ " ". НЕТ Проверьте короткое замыкание на батарею или починку ". (ref-590447-S15954292332013121700000)(ref-590447-S26153420322013121700000)(ref-590447-S04026713972013121700000)

Как проверить компонент

Проверьте внутренние ошибки блоков связи CAN.

Схема №52
  1. Подключить GDS.
  2. IG «ON» и двигатель «OFF».
  3. Выберите режим «Анализ расшифровка кода ошибки».
  4. Модуль Bws с функцией предупреждения о сбое (Bws) и модуль расшифровка кода ошибки с функцией отслеживания причин. * Модуль связи CAN: IPM (межпанельный модуль), FAM (модуль передней панели), PDM (модуль распределения питания), DDM (дверной модуль), ADM (вспомогательный дверной модуль), ECW (электронный блок управления стеклоочистителем), CLU (блок управления), многофункциональный переключатель
  5. Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-590447-S04026713972013121700000)(ref-590447-S04026713972013121700000)
ПунктУсловие обнаруженияВозможная причина
Стратегия расшифровка кода ошибкиПроверка связи CANIPM, FAM не являются спящими состояниями CAN Высокая и низкая линия короткое замыкание на массу совпадение CAN Высокая и низкая линия короткое замыкание на батарею совпадение
Условия активацииIPM, питание FAM включено
Пороговое значениеCAN высокий / низкий: 0 В или B +
Время диагностикиНемедленно
Время стирания расшифровка кода ошибкиРасшифровка кода ошибки стирается сразу после устранения неисправности
Схема №53
Схема №54
Схема №55
Схема №56
Схема №57
  1. Подключить GDS.
  2. IG «ON» и двигатель «OFF».
  3. Выберите режим «Анализ расшифровка кода ошибки».
  4. После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-590447-S40383189112013121700000)
  5. Снова ли произошло то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме датчика и / или FAM, или она была устранена, а память FAM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-590447-S05264725982013121700000)
  1. Многие неисправности в электрической системе вызваны плохим жгутом (жгутами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем и механическими или химическими повреждениями.
  2. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
  3. Была ли обнаружена проблема? ДА Отремонтируйте при необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". (ref-590447-S05264725982013121700000)(ref-590447-S20953329932013121700000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №58
  1. Подключить GDS.
  2. IG «ON» и двигатель «OFF».
  3. Выберите режим «Анализ расшифровка кода ошибки».
  4. Модуль Bws с функцией предупреждения о сбое (Bws) и модуль расшифровка кода ошибки с функцией отслеживания причин. * Модуль связи CAN: IPM (межпанельный модуль), FAM (модуль передней панели), PDM (модуль распределения питания), DDM (дверной модуль), ADM (вспомогательный дверной модуль), ECW (электронный блок управления стеклоочистителем), CLU (блок управления), многофункциональный переключатель
  5. Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-590447-S05264725982013121700000)(ref-590447-S05264725982013121700000)
ПунктУсловие обнаруженияВозможная причина
Стратегия расшифровка кода ошибкиПроверка состояния связи от датчика дождя до FAM Мониторинг ошибок по значению нагрузкиНеисправен датчик дождя
Условия активацииIG " ON " или IG " ON " и ENG " ON " Положение переключателя стеклоочистителя AUTO
Пороговое значениеFAM получает данные о внутренних ошибках от датчика дождя.
Время диагностикиНемедленно
Время стирания расшифровка кода ошибкиРасшифровка кода ошибки стирается сразу после устранения неисправности.
Схема №59
Схема №60
Схема №61
  1. Подключить GDS.
  2. IG «ON» и двигатель «OFF».
  3. Выберите режим «Анализ расшифровка кода ошибки».
  4. После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-590447-S15728892512013121700000)
  5. Снова ли произошло то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме датчика и / или FAM, или она была устранена, а память FAM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-590447-S30156556942013121700000)
  1. Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
  2. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
  3. Была ли обнаружена проблема? ДА Отремонтируйте при необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". (ref-590447-S30156556942013121700000)(ref-590447-S19477094472013121700000)
Схема №62
  1. Проверьте датчик дождя IG " ON " и двигатель " OFF ". Подключите разъем FAM. Подключите разъем многофункционального выключателя. Спецификация: Стеклоочиститель работает нормально в режиме AUTO. Работают ли стеклоочистители нормально? ДА Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Замените известным - исправным блоком и проверьте ПРАВИЛЬНОСТЬ процедуры РЕМОНТА, если проблема устранена. (ref-590447-S30156556942013121700000)(ref-590447-S30156556942013121700000)
ПунктУсловие обнаруженияВозможная причина
Стратегия расшифровка кода ошибкиПроверка состояния связи от датчика дождя до FAM Мониторинг ошибок по значению нагрузкиПлохое крепление датчика дождя Отсоединение датчика дождя
Условия активацииIG " ON " или IG " ON " и ENG " ON " Положение переключателя стеклоочистителя AUTO
Пороговое значениеКогда FAM получает данные " Bad attachment " от датчика дождя. Датчик дождя контролирует состояние прикрепления / отсоединения и передает информацию.
Время диагностикиНемедленно
Время стирания расшифровка кода ошибкиРасшифровка кода ошибки стирается сразу после устранения неисправности.
Схема №63
Схема №64
Схема №65
  1. Подключить GDS.
  2. IG «ON» и двигатель «OFF».
  3. Выберите режим «Анализ расшифровка кода ошибки».
  4. После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-590447-S18850286742013121700000)
  5. Снова ли произошло то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме датчика и / или FAM, или она была устранена, а память FAM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-590447-S31745779752013121700000)
  1. Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
  2. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
  3. Была ли обнаружена проблема? ДА Отремонтируйте при необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". (ref-590447-S31745779752013121700000)(ref-590447-S20057088552013121700000)
Схема №66
Схема №67
  1. Проверьте датчик дождя IG " ON " и двигатель " OFF ". Подключите разъем FAM. Подключите разъем многофункционального переключателя. Проверьте, нормально ли установлен датчик дождя на лобовом стекле. Технические характеристики: Стеклоочиститель работает нормально в режиме AUTO. Работают ли стеклоочистители нормально и Установлен ли датчик дождя на лобовом стекле в хорошем состоянии? ДА Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Ремонт или, по мере необходимости, ремонт и перейти к ремонту. (ref-590447-S31745779752013121700000)(ref-590447-S31745779752013121700000)
ПунктУсловие обнаруженияВозможная причина
Стратегия расшифровка кода ошибкиПроверка состояния связи от датчика дождя до FAM Контроль неисправности по входу сигнала или нетЦепи входа / выхода датчика дождя замыкаются на питание, замыкаются на массу или размыкаются
Условия активацииIG " ON " или IG " ON " и ENG " ON " Положение переключателя стеклоочистителя AUTO
Пороговое значениеОтсутствует сигнал от датчика дождя на ТВС.
Время диагностикиНемедленно
Время стирания расшифровка кода ошибкиРасшифровка кода ошибки стирается сразу после устранения неисправности.
Схема №68
Схема №69
Схема №70
Схема №71
Схема №72
Схема №73

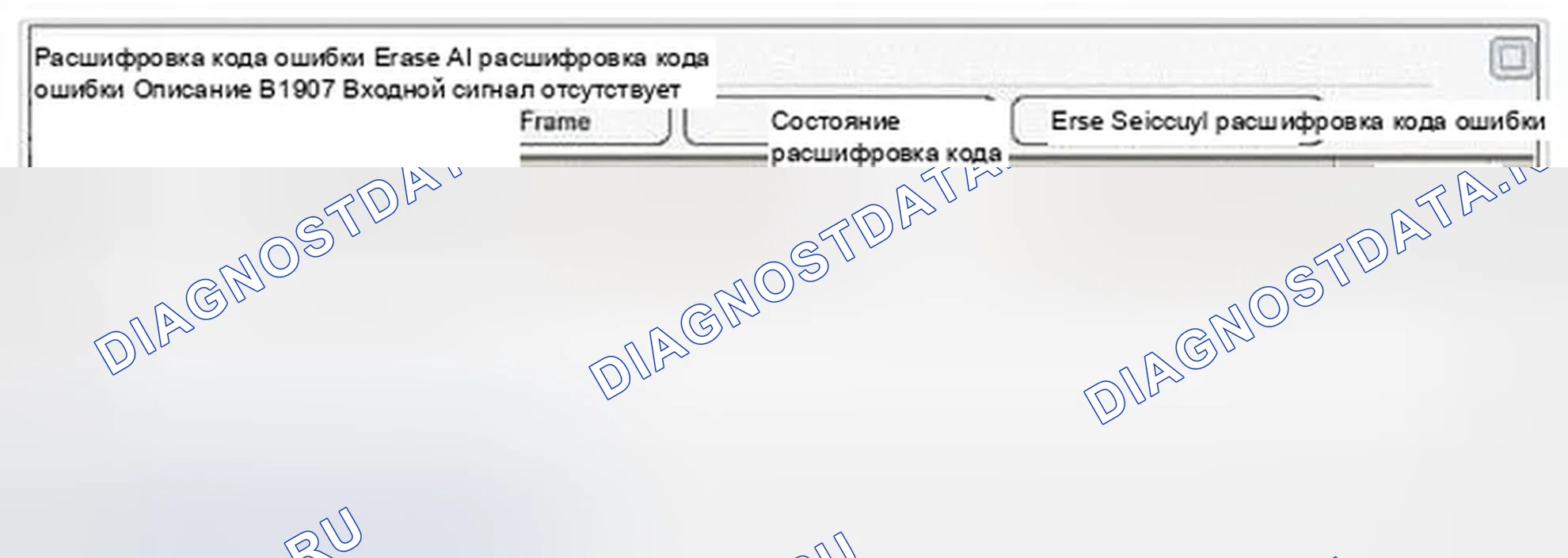

Схема №74
  1. Подключить GDS.
  2. IG «ON» и двигатель «OFF».
  3. Выберите режим «Анализ расшифровка кода ошибки».
  4. После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-590447-S38682208222013121700000)
  5. Снова ли произошло то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме датчика и / или FAM, или она была устранена, а память FAM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-590447-S39240778542013121700000)
  1. Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
  2. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
  3. Была ли обнаружена проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ " ". (ref-590447-S39240778542013121700000)(ref-590447-S25754504602013121700000)
Схема №75
Схема №76
  1. Тщательно проверьте входной сигнал FAM (датчик дождя -- > FAM) Ослабьте IG ключ " ON " и " ENG " ON " Установите выключатель стеклоочистителя в положение " AUTO ". Выберите режим " Осциллограф ". Подключите процедуру проверки A к сигнальной клемме. Проверьте форму сигнала на входной цепи сигнала FAM (датчик дождя -- > FAM). Спецификация: Обратитесь к разделу " СИГНАЛ: ФОРМА СИГНАЛА и ДАННЫЕ О О О О О О " Необходимо форме сигнала ", О О О исправлении ", О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О О: О О О О (ref-590447-S36152789012013121700000)(ref-590447-S39240778542013121700000)
  2. Проверьте сигнальную цепь, разомкните IG ключ " OFF ". Отсоедините разъем FAM. Отсоедините разъем датчика дождя. Измерьте сопротивление между обоими концами сигнальной цепи (датчик дождя -- > FAM). Спецификация: Приблизительно 0 Ом - это измеренное значение в пределах спецификации? ДА Проверьте короткое замыкание на массу или короткое замыкание на питание и тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените автомобиль по мере необходимости и перейдите к процедуре " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ и РЕМОНТА ". (ref-590447-S39240778542013121700000)(ref-590447-S39240778542013121700000)
