Круиз-контроль: Прочее Honda S2000 I

Система круиз-контроля 27 иллюстраций ~5 мин чтения

2000-05 Модели

ПризнакДиагностическая процедураТакже проверьте наличие
Круиз-контроль не может быть установленПроверка работы педали. 2000-03 модели: Проверка положения ПЕДАЛИ УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ (см. " ПРОВЕРКА ПЕДАЛИ УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ / ДЕКЕЛЬ, ПРОВЕРКА ПЕДАЛИ УПРАВЛЕНИЯ). 2004-05 модели: Проверка положения ПЕДАЛИ УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ / ДЕКЕЛЬ, ПРОВЕРКА ПЕДАЛИ УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ (см. " ПРОВЕРКА ПЕДАЛИ УПРАВЛЕНИЯ). (ref-221320-S38355125342006022400000)(ref-221320-S38355125342006022400000)(ref-221390-S26429740012006022400000)(ref-221358-S08388719102006022400000)(ref-221320-S34950478372006022400000)(ref-221348-S05111791412006022400000)(ref-221320-S30273184442006022400000)Перегорел предохранитель № 6 (15 А) в коробке предохранителей / реле под тире Перегорел № 47 (2000-03 модели: 10 А, 2004-05 модели: 15 А) предохранитель в главной коробке предохранителей / реле под капотом Плохое масса: G301, G401, G402 Обрыв цепи, незакрепленные или отключенные клеммы: BLK/YEL, LT GRN, xtag4, GRY, ORN, xtag5 LT GRN/RED WHT/BLK
Круиз-контроль можно установить, но индикатор круиз-контроля не загораетсяМодели 2000-03: Проверка схемы димминга в сборке датчика (см. " ПРИНЦИПИАЛЬНАЯ СХЕМА "). 2004-05 модели: Проверка схемы димминга в сборке датчика (см. " ПРИНЦИПИАЛЬНАЯ СХЕМА "). Выполните входное испытание блока круиз-контроля (см. " ВХОДНОЕ ИСПЫТАНИЕ БЛОКА КРУИЗ-КОНТРОЛЯ "). (ref-351948-S01632152822009122900000)(ref-351948-S01632152822009122900000)(ref-221320-S30273184442006022400000)Плохое масса: G501 Разомкнутая цепь, ослабленные или отсоединенные клеммы: BLU/YEL
Крейсерская скорость заметно выше или ниже установленнойПроверьте датчик скорости транспортного средства (датчик скорости автомобиля (VSS) (датчик скорости автомобиля)) (см. " Поиск и устранение неисправностей в цепи сигнала скорости транспортного средства "). Проверьте привод круиз-контроля и регулировку троса (см. " ТЕСТ ПРИВОДА КРУИЗ-КОНТРОЛЯ "). Выполните входной тест блока круиз-контроля (см. " ВХОДНОЙ ТЕСТ БЛОКА КРУИЗ-КОНТРОЛЯ "). (ref-351948-S23952339472009122900000)(ref-221320-S39477977722006022400000)(ref-221320-S30273184442006022400000)
Чрезмерное превышение или занижение скорости при попытке установить скоростьПроверьте датчик скорости транспортного средства (датчик скорости автомобиля (VSS) (датчик скорости автомобиля)) (см. " Поиск и устранение неисправностей в цепи сигнала скорости транспортного средства "). Проверьте привод круиз-контроля и регулировку троса (см. " ТЕСТ ПРИВОДА КРУИЗ-КОНТРОЛЯ "). Выполните входной тест блока круиз-контроля (см. " ВХОДНОЙ ТЕСТ БЛОКА КРУИЗ-КОНТРОЛЯ "). (ref-351948-S23952339472009122900000)(ref-221320-S39477977722006022400000)(ref-221320-S30273184442006022400000)
Скорость колеблется на ровной дороге с набором круиз-контроляПроверьте датчик скорости транспортного средства (датчик скорости автомобиля (VSS) (датчик скорости автомобиля)) (см. " Поиск и устранение неисправностей в цепи сигнала скорости транспортного средства "). Проверьте привод круиз-контроля и регулировку троса (см. " ТЕСТ ПРИВОДА КРУИЗ-КОНТРОЛЯ "). Выполните входной тест блока круиз-контроля (см. " ВХОДНОЙ ТЕСТ БЛОКА КРУИЗ-КОНТРОЛЯ "). (ref-351948-S23952339472009122900000)(ref-221320-S39477977722006022400000)(ref-221320-S30273184442006022400000)
Транспортное средство не замедляется и не ускоряется соответствующим образом при нажатии переключателя установки/сброса или возобновления/ускоренияМодели 2000-03: Проверка набора / декеля круиз-контроля, возобновления / акселерометра (см. " круиз-контроль SET / DECEL, RESUME / ACCEL выключатель проверка / замена "). Модели 2004-05: Проверка набора / декеля круиз-контроля, возобновления / акселерометра, отмены переключателя (см. " круиз-контроль SET / DECEL, RES/ ACCEL SWSWITCH проверка / REPL/ REPLREPLAC). (ref-221320-S38355125342006022400000)(ref-221320-S38355125342006022400000)(ref-221320-S38355125342006022400000)Разомкнутая цепь, ослабленные или отсоединенные клеммы: LT GRN/RED, LT GRN/BLK
Установленная скорость не отменяется при нажатии на педаль тормозаИспытайте переключатель положения педали тормоза (см. " ИСПЫТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА ") и проверьте его регулировку (см. " СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ МОДУЛЯТОРОМ АБС "). Выполните входное испытание блока круиз-контроля (см. " ВХОДНОЕ ИСПЫТАНИЕ БЛОКА КРУИЗ-КОНТРОЛЯ "). (ref-221390-S26429740012006022400000)(ref-221358-S08388719102006022400000)(ref-221320-S30273184442006022400000)Короткое замыкание на питание в проводе GRY
Установленная скорость не отменяется (обороты двигателя остаются высокими) при нажатии на педаль сцепленияПротестируйте переключатель положения педали сцепления (см. " ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ ") и проверьте его регулировку (см. " РЕГУЛИРОВКА ПЕДАЛИ СЦЕПЛЕНИЯ, ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ И ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ СЦЕПЛЕНИЯ "). Выполните входное испытание блока круиз-контроля (см. " ВХОДНОЕ ИСПЫТАНИЕ БЛОКА КРУИЗ-КОНТРОЛЯ "). (ref-221320-S34950478372006022400000)(ref-221348-S05111791412006022400000)(ref-221320-S30273184442006022400000)Замыкание на массу в проводе PNK
Установленная скорость не отменяется при выключенном главном выключателе круиз-контроляПроверьте главный выключатель круиз-контроля (см. " ПРОВЕРКА ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ "). Выполните проверку ввода блока круиз-контроля (см. " ПРОВЕРКА ВВОДА БЛОКА КРУИЗ-КОНТРОЛЯ "). (ref-221320-S13638874502006022400000)(ref-221320-S30273184442006022400000)Замыкание на питание в проводе LT GRN
Установка скорости не отменяется при нажатии выключателя отмены (модели 2004-05)Проверьте настройки / декель круиз-контроля, возобновите / ускорите, отмените переключатель (см. " круиз-контроль SET / DECEL, RESUME / ACCEL выключатель проверка / замена "). Выполните входной тест круиз-контроля (см. " круиз-контроль UNIT вход проверка "). (ref-221320-S38355125342006022400000)(ref-221320-S30273184442006022400000)Разомкнутая цепь, ослабленные или отсоединенные клеммы: LT GRN/RED, LT GRN/BLK
Установленная скорость не возобновится при нажатии на выключатель возобновления/акселератора (при включенном главном выключателе круиз-контроля, а установленная скорость временно отменяется нажатием на педаль тормоза)Испытайте переключатель положения педали тормоза (см. " ИСПЫТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА ") и проверьте его регулировку. Модели 2000-03: Проверьте установку / декель круиз-контроля, возобновить / акселерометр (см. " УСТАНОВКА / ДЕКЕЛЬ КРУИЗ-КОНТРОЛЯ, ВОЗОБНОВИТЬ / АКСЕЛЕРОМЕТР ТЕСТ / ЗАМЕНА "). Модели 2004-05: Проверьте установку / декель круиз-контроля, возобновить / отмена переключателя (см. " УСТАНОВКА КРУИЗ / ДЕКЕЛЬ КРУ/ ТЕСТ КРУ) ЗАМЕНА. (ref-221390-S26429740012006022400000)(ref-221320-S38355125342006022400000)(ref-221320-S38355125342006022400000)(ref-221320-S30273184442006022400000)Неисправный переключатель положения педали тормоза Обрыв цепи, ослабленные или отсоединенные клеммы: LT GRN/BLK
Установленная скорость не возобновится при нажатии на выключатель возобновления / акселератора (при включенном главном выключателе круиз-контроля, а установленная скорость временно отменяется нажатием на педаль сцепления)Испытайте переключатель положения педали сцепления (см. " ВХОДНОЕ УСТРОЙСТВО КОНТРОЛЯ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ ") и проверьте его регулировку (см. " ПЕДАЛЬ СЦЕПЛЕНИЯ, ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ, И РЕГУЛИРОВКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ СЦЕПЛЕНИЯ "). 2000-03 модели: Проверьте установку / декель круиз-контроля, возобновление / переключатель разгона (см. " УСТАНОВКА / ДЕКЕЛЬ КРУИЗ-КОНТРОЛЯ, ВОЗОБНОВЛЕНИЕ / ПРОВЕРКА ПОЛОЖЕНИЯ АКСЕЛЕКТОРА / ЗАМЕНА ") 2004-05 модели. (ref-221320-S34950478372006022400000)(ref-221348-S05111791412006022400000)(ref-221320-S38355125342006022400000)(ref-221320-S38355125342006022400000)(ref-221320-S30273184442006022400000)Неисправен переключатель положения педали сцепления Обрыв цепи, ослаблены или отсоединены клеммы: LT GRN/BLK

ИНДЕКС ПОИСКА И УСТРАНЕНИЯ СИМПТОМОВ - 2000-05 МОДЕЛИ

Модель 2006-09

ПризнакДиагностическая процедураТакже проверьте наличие
Круиз-контроль не может быть установленПроверьте наличие сигналов Pgm-FI. Проверьте предохранитель № 47 (15 A) в основной коробке предохранителей / реле под капотом и предохранитель № 6 (15 A) в коробке предохранителей / реле под приборной панелью. Выполните входной тест круиз-контроля (см. " ВХОДНОЙ ТЕСТ КРУИЗ-КОНТРОЛЯ "). Выполните установку / декель круиз-контроля, возобновление / ускорение, отмену теста переключателя (см. " УСТАНОВКА КРУИЗ-КОНТРОЛЯ / ДЕКЕЛЬ, ВОЗОБНОВЛЕНИЕ ИСПЫТАНИЯ "). (ref-221320-S28822180802006022400000)(ref-221320-S38355125342006022400000)Плохое G501 грунта
Круиз-контроль можно установить, но индикатор круиз-контроля не загораетсяПроверьте наличие датчиков Pgm-FI. Выполните процедуру самодиагностики датчика в сборе (см. раздел " Функция самодиагностики "). Выполните входной тест круиз-контроля (см. раздел " Входной тест круиз-контроля "). Проверьте входной сигнал индикатора круиз-контроля. (ref-351948-S04361299932009122900000)(ref-221320-S28822180802006022400000)Неисправен узел датчика
Транспортное средство не замедляется и не ускоряется соответствующим образом при нажатии переключателя установки/сброса или возобновления/ускоренияПроверьте наличие сигналов Pgm-FI. Выполните входной тест круиз-контроля (см. " Входной тест круиз-контроля "). Проверьте входные сигналы круиз-контроля set / decel и resume / accel. Установите / decel, resume / accel, отмена выключатель проверка (см. " Тест / замена переключателя круиз-контроля SET / DECEL, RESUME / ACCEL "). (ref-221320-S28822180802006022400000)(ref-221320-S38355125342006022400000)Разомкнутая цепь, ослабленные или отсоединенные клеммы: LT GRN/RED или LT GRN/BLK провод
Установленная скорость не отменяется при нажатии на педаль тормозаПроверьте наличие сигналов Pgm-FI. Выполните входной тест круиз-контроля (см. " Входной тест круиз-контроля "). Проверьте входной сигнал переключателя положения педали тормоза. Выполните тест переключателя положения педали тормоза (см. " Тест переключателя положения педали тормоза "). (ref-221320-S28822180802006022400000)(ref-221390-S26429740012006022400000)Замыкание на питание в проводе GRY Неисправен переключатель положения педали тормоза
Установленная скорость не отменяется (обороты двигателя остаются высокими) при нажатии на педаль сцепленияПроверьте наличие сигналов Pgm-FI. Выполните входной тест круиз-контроля (см. " Входной тест круиз-контроля "). Проверьте входной сигнал переключателя положения педали сцепления. Выполните тест переключателя положения педали сцепления (см. " Тест переключателя положения педали сцепления "). (ref-221320-S28822180802006022400000)(ref-221320-S34950478372006022400000)Замыкание на массу в проводе ПНК Неисправен переключатель положения педали сцепления
Установленная скорость не отменяется при выключенном главном выключателе круиз-контроляПроверьте наличие сигналов Pgm-FI. Выполните входной тест круиз-контроля (см. " ТЕСТ ВВОДА КРУИЗ-КОНТРОЛЯ "). Проверьте входной сигнал главного переключателя круиз-контроля. Установите / отмените, возобновите / ускорите, отмените тест переключателя (см. " ТЕСТ / ЗАМЕНА ПЕРЕКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ / DECEL, RESUME / ACCEL "). (ref-221320-S28822180802006022400000)(ref-221320-S38355125342006022400000)Замыкание на питание в проводе LT GRN
Установка скорости не отменяется при нажатии кнопки отменыПроверьте наличие сигналов Pgm-FI. Проверьте предохранитель № 47 (15 A) в основной коробке предохранителей / реле под капотом. Выполните входной тест круиз-контроля (см. " ВХОДНОЙ ТЕСТ КРУИЗ-КОНТРОЛЯ "). Проверьте входной сигнал переключателя отмены круиз-контроля. Установите / decel, возобновите / accel, отмените тест переключателя (см. " НАБОР / DECEL КРУ- КОНТРОЛЯ, ВОЗОБНОВИТЕ / ACCEL ТЕСТ ПЕРЕКЛЮЧАТЕЛЯ / ЗАМЕНА "). (ref-221320-S28822180802006022400000)(ref-221320-S38355125342006022400000)Разомкнутая цепь, ослабленные или отсоединенные клеммы: LT GRN/RED или LT GRN/BLK провод
Установленная скорость не возобновится при нажатии на выключатель возобновления/акселератора (при включенном главном выключателе круиз-контроля, а установленная скорость временно отменяется нажатием на педаль тормоза)Проверьте наличие датчиков Pgm-FI. Проверьте регулировку переключателя положения педали тормоза (см. " ABS MODULATOR-управление UNIT снятие и установка "). Проверьте предохранитель № 47 (15 A) в основной коробке предохранителей / реле под капотом. Выполните входной тест круиз-контроля (см. " круиз-контроль вход проверка "). Проверьте входной сигнал переключателя положения педали тормоза. (ref-221358-S08388719102006022400000)(ref-221320-S28822180802006022400000)(ref-221320-S38355125342006022400000)Обрыв цепи, ослабление или отсоединение клемм: Провод LT GRN/BLK Неисправен переключатель положения педали тормоза
Установленная скорость не возобновится при нажатии на выключатель возобновления / акселератора (при включенном главном выключателе круиз-контроля, а установленная скорость временно отменяется нажатием на педаль сцепления)Проверьте наличие сигналов Pgm-FI. Проверьте регулировку переключателя положения педали сцепления (см. " ПЕДАЛЬ СЦЕПЛЕНИЯ, ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ, И РЕГУЛИРОВКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ СЦЕПЛЕНИЯ "). Выполните входной тест круиз-контроль (см. " ВХОДНОЙ ТЕСТ КРУИЗ-КОНТРОЛЯ / АКСЕЛЕРОМЕТРИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ "). Проверьте вход сигнала переключателя положения педали сцепления. Выполните набор / декель, возобновить / отменить тест. (ref-221348-S05111791412006022400000)(ref-221320-S28822180802006022400000)(ref-221320-S38355125342006022400000)Обрыв цепи, ослабленные или отсоединенные клеммы: Провод LT GRN/BLK Неисправен переключатель положения педали сцепления

ИНДЕКС УСТРАНЕНИЯ СИМПТОМОВ - МОДЕЛЬ 2006-09

Схема №2
Схема №3
Схема №4

Компоненты SRS расположены в этой области, просмотрите расположение компонентов SRS, модели 2000-05 (см. " ИНДЕКС РАСПОЛОЖЕНИЯ КОМПОНЕНТОВ "), модель 2006-08 (см. " МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРОЦЕДУРЫ "), меры предосторожности и процедуры (см. " МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРОЦЕДУРЫ "), перед выполнением ремонта или обслуживания. (ref-221407-S07466498202006022400000)(ref-351949-S25580631942009122900000)(ref-351949-S25580631942009122900000)

Схема №5
  1. Снимите коленный буфер под рулевой колонкой.

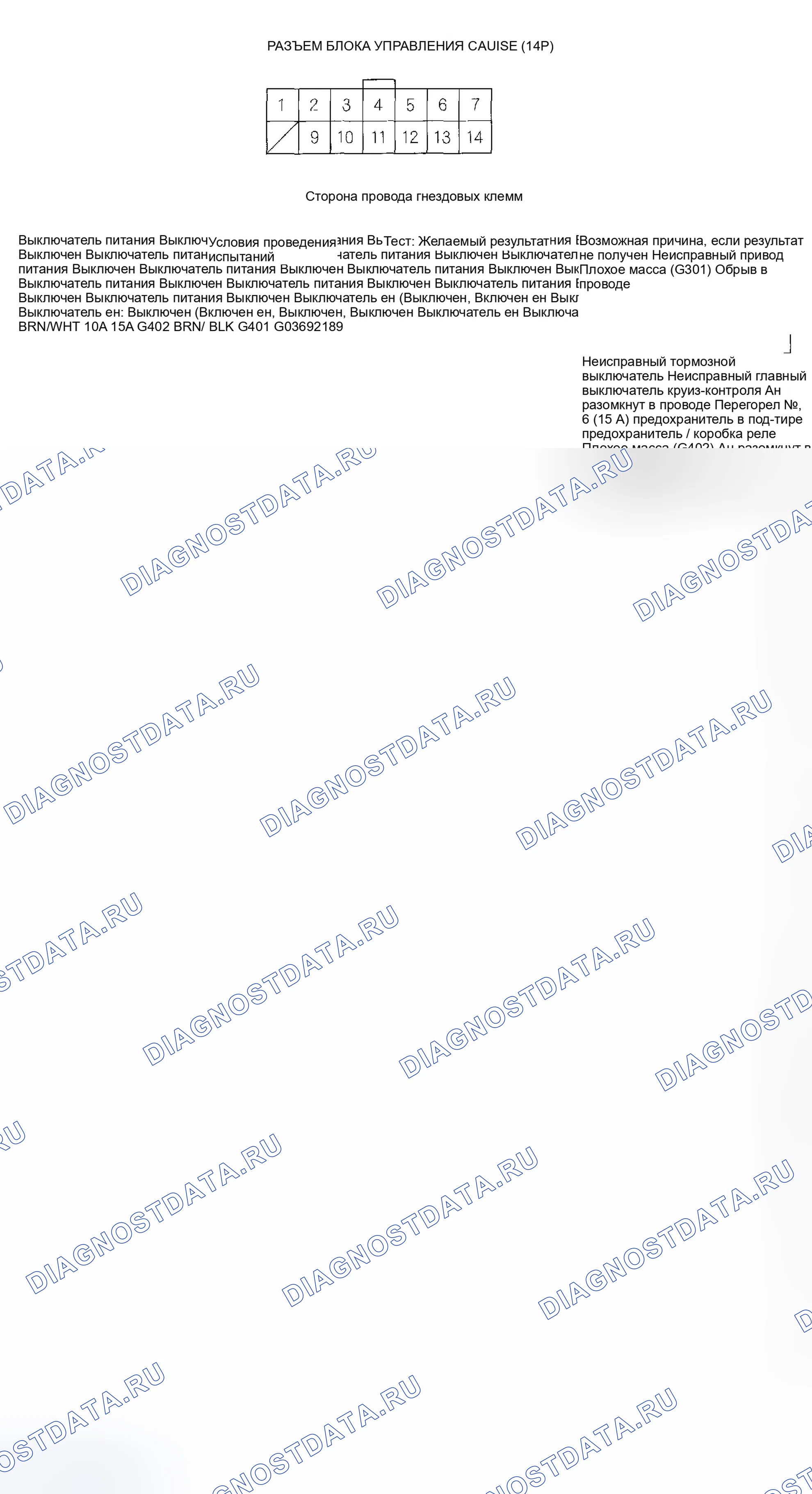

  2. Отсоедините разъем 14P от блока круиз-контроля.
  3. Осмотрите разъем и клеммы разъема, чтобы убедиться, что они находятся в хорошем контакте.
  4. Если клеммы погнуты, ослаблены или имеют коррозию, отремонтируйте их по мере необходимости и повторно проверьте систему.
  5. Выполните следующий входной тест на разъеме 14P. Если тест указывает на проблему, найдите и устраните причину, затем повторно проверьте систему. Если все тесты подтвердились, проверьте работу привода круиз-контроля и отрегулируйте кабель привода.
  6. Если какой-либо тест указывает на проблему, найдите и устраните причину, затем перепроверьте систему. Если все входные тесты подтвердятся, блок управления может быть неисправен. Замените заведомо исправный блок круиз-контроля и выполните сброс. Если система работает правильно, замените блок круиз-контроля.
  1. Подключите диагностическую систему Honda (HDS) к разъему канала передачи данных (диагностический разъём).
  2. Включите выключатель зажигания (II).
  3. Убедитесь, что HDS взаимодействует с транспортным средством и модулем управления двигателем (блок управления двигателем). Если это не так, устраните неисправность схемы диагностический разъём (см. " УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СХЕМЫ диагностический разъём "). (ref-351945-S34342936082009122900000)
  4. Перейдите в PGM-FI и проверьте наличие расшифровка кода ошибки.
  5. Выключен выключатель аварийного / аварийного выключателя, выключен выключатель аварийного / аварийного выключателя, выключен выключатель системы аварийного / аварийного выключателя, выключен выключатель системы аварийного / аварийного выключателя, выключен выключатель системы аварийного / аварийного выключателя, выключен выключатель системы аварийного / аварийного выключателя, выключен выключатель системы аварийного / аварийного выключателя, выключен выключатель системы аварийного / аварийного выключателя, выключен выключатель системы аварийного / аварийного выключателя. G401 15A
Схема №6
Схема №7
  1. Осторожно вытяните главный выключатель круиз-контроля из приборной панели, затем отсоедините разъем от выключателя.
  2. Проверьте наличие непрерывности между клеммами № 6 и № 1, и между клеммами № 6 и № 5 на выключателе. Должна быть непрерывность при нажатии выключателя, и отсутствие непрерывности при повторном нажатии выключателя.
  3. Проверьте непрерывность между клеммами № 2 и № 3. Должна быть непрерывность.
  4. При возникновении неисправности между клеммами № 6 и № 1 замените главный выключатель круиз-контроля.
  5. Если неисправность возникает между клеммами № 6 и № 5, а также между № 2 и № 3, проверьте индикатор главного выключателя круиз-контроля и освещенность (см. " ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ / ИНДИКАТОР / ТЕСТ ОСВЕЩЕННОСТИ "). (ref-221320-S25156595612006022400000)
Схема №8
  1. Включите выключатель зажигания (II). Включите выключатель освещения и главный выключатель круиз-контроля (А).
  2. Проверьте, что загораются индикатор освещенности (В) и световой индикатор (С) в главном выключателе круиз-контроля.
  3. Если индикатор не загорается, снимите выключатель, и замените лампочку Если лампочка в порядке, замените главный выключатель круиз-контроля.
Схема №9
  1. Осторожно вытяните главный выключатель круиз-контроля (А) из приборной панели, затем отсоедините разъем от выключателя.
  2. При необходимости замените лампочку индикатора (B) или выключатель.
Схема №10
Схема №11
  1. Отвинтите два винта, крепящих устройство круиз-контроля / декель, возобновите / ускорите переключение, затем снимите переключатель.
  2. Отсоедините разъем от выключателя.
  3. Проверьте непрерывность между клеммами в положении переключателя в соответствии с таблицей. Должна быть непрерывность при нажатии переключателя вниз, и отсутствие непрерывности при отпускании переключателя.
  4. Если какой-либо из переключателей неисправен, замените его в сборе.
  5. Если переключатель исправен, но на входном тесте блока круиз-контроля произошел отказ переключателя, проверьте и отремонтируйте жгут проводов на цепи переключателя.
Схема №12
Схема №13
  1. Отверните два винта, крепящие устройство круиз-контроля / decel, возобновить / accel, отменить переключатель, затем снимите переключатель.
  2. Отсоедините разъем от выключателя.
  3. Проверьте непрерывность между клеммами в положении переключателя в соответствии с таблицей. Должна быть непрерывность при нажатии переключателя вниз, и отсутствие непрерывности при отпускании переключателя.
  4. Если какой-либо из переключателей неисправен, замените его в сборе.
  5. Если переключатель в порядке, но отказ переключателя произошел на входном тесте блока круиз-контроля (модели 2004-05) или входном тесте круиз-контроля (модель 2006-08), проверьте и отремонтируйте жгут проводов на цепи переключателя.
Схема №14
Схема №15
  1. Отсоедините разъем 4p от привода круиз-контроля.
  2. Снимите крышку привода.
  3. Подключите питание от аккумуляторной батареи к клемме № 2 разъема 4p, а масса - к клемме № 1.
  4. Проверьте магнитное сцепление. Вы должны услышать звук щелчка, и выходное соединение должно быть заблокировано.
  5. Если выходная рычажная передача не заблокирована, замените узел привода круиз-контроля.
  6. Когда питание и масса все еще подключены, как на шаге 3, подключите питание от аккумуляторной батареи к клемме № 4 и масса к клемме № 3, и проверьте, что выходная рычажная передача начинает поворачиваться из полностью закрытого положения и останавливается в полностью открытом положении двигателем в приводе.
  7. Переключите питание и заземлите клеммы разъемов № 4 и № 3 и проверьте, что выходная проводка реверсируется и останавливается в полностью закрытом положении.
  8. Если выходной рычажный механизм движется медленно или двигатель не работает должным образом, замените узел привода круиз-контроля.
Схема №16
Схема №17
Схема №18
  1. Снимите крышку привода и отсоедините разъем 4p от привода круиз-контроля.
  2. Отсоедините конец троса привода (A) от выходного рычажного механизма (B) и снимите трос (C) с привода круиз-контроля.
  3. Снимите узел привода круиз-контроля.
  4. Замените привод и установите новый привод круиз-контроля в порядке, обратном снятию.
  5. Отрегулируйте трос привода на стороне привода круиз-контроля (см. " РЕГУЛИРОВКА ТРОСА ПРИВОДА КРУИЗ-КОНТРОЛЯ "). (ref-221320-S01796378772006022400000)
Схема №19
Схема №20
Схема №21
Схема №22
  1. Снимите крышку привода и отсоедините разъем 4p от привода круиз-контроля.
  2. Отсоедините конец троса привода (A) и снимите трос (B) с привода круиз-контроля.
  3. Снимите педаль акселератора в сборе.
  4. Отсоедините конец троса привода (A) от рычага (B) на педали акселератора в сборе (C).
  5. Замените трос привода, и установите новый трос в порядке, обратном снятию.
  6. Отрегулируйте трос привода на стороне привода круиз-контроля (см. " РЕГУЛИРОВКА ТРОСА ПРИВОДА КРУИЗ-КОНТРОЛЯ "). (ref-221320-S01796378772006022400000)
Схема №23
Схема №24
Схема №25
Схема №26
  1. Удерживайте оболочку кабеля, снимая весь слабину с троса дросселя.
  2. Поверните регулировочную гайку (A) так, чтобы она находилась на расстоянии 3 мм (1 / 8 дюйма) от кронштейна троса дроссельной заслонки.
  3. Затяните контргайку (B). Теперь отклонение троса дроссельной заслонки должно быть 4-6 мм (0,16-0,24 дюйма).
  4. Снимите крышку привода, затем отсоедините конец троса привода от привода круиз-контроля.
  5. Поверните регулировочную гайку (A) так, чтобы она находилась на расстоянии 9 мм (0,35 дюйма) от кронштейна троса привода, когда рычажный механизм дроссельной заслонки начнет открываться.
  6. Потяните трос так, чтобы регулировочная гайка (А) касалась кронштейна, и затяните контргайку (В).
  7. Убедитесь, что рычажный механизм дроссельной заслонки открывается при вытягивании троса привода на 9 мм (0,35 дюйма) от начальной точки, вращая рычажный механизм привода.
Схема №27
Схема №28
  1. Отсоедините разъем от переключателя положения педали сцепления, затем снимите переключатель.
  2. Проверьте наличие непрерывности между клеммами разъема переключателя положения педали сцепления. При отпущенной кнопке (А) не должно быть непрерывности между клеммами, а при нажатой кнопке должно быть непрерывности.
  3. Если выключатель положения педали сцепления неисправен, замените его.
  4. Установите переключатель положения педали сцепления, и отрегулируйте его (см. " ПЕДАЛЬ СЦЕПЛЕНИЯ, ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ И РЕГУЛИРОВКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ СЦЕПЛЕНИЯ "). (ref-221348-S05111791412006022400000)
