Силовой складной верх: Прочее Honda S2000 AP2 рестайлинг

Люк и складной верх кузова 10 иллюстраций ~3 мин чтения

Опускание и подъем верха кабриолета

  1. Включите выключатель зажигания (II).
  2. У защелки с каждой стороны нажмите на язычок, и потяните запорный рычаг вниз.
  3. Надавите на верхнюю часть вперед, в то время как вы отпустите защелки из коллектора лобового стекла (ударника), толкая блокирующие рычаги вперед.
  4. С освобожденными защелками оттяните назад блокирующие рычаги и вытолкните их вверх до тех пор, пока они не защелкнутся.
  5. Потяните назад и удерживайте выключатель люк крыши. Окна опускаются, а крыша складывается обратно. Отпустите выключатель люк крыши, когда крыша полностью убирается в заднюю полку.
  6. Нажмите выключатель КРЫША вперед и удерживайте его.
  7. Окна, если они подняты, опускаются автоматически, затем складной верх идет вверх. Отпустите переключатель люк крыши, когда верх достигнет заголовка лобового стекла.
  8. Нажмите на язычок на каждом запирающем рычаге и потяните запирающий рычаг вниз.
  9. Нажмите на блокирующий рычаг вперед, и установите защелку в коллектор лобового стекла (ударник), одновременно толкая кабриолет сверху вперед.
  10. Потяните назад блокирующий рычаг и вытолкните его вверх, пока он не защелкнется. Убедитесь, что оба рычага надежно защелкнуты.
Схема №56
Схема №57
  1. Снимите центральную консоль (см. " СНЯТИЕ / УСТАНОВКА ЦЕНТРАЛЬНОЙ КОНСОЛИ "). (ref-221366-S37397327392006022400000)
  2. Отсоедините разъем 6p (A) от выключателя.
  3. Проверьте целостность соединения между клеммами в каждом положении переключателя в соответствии с таблицей.
  4. Если прозвонка не соответствует указанной, замените лампочку подсветки (В) или выключатель.
Схема №58
Схема №59
  1. Снимите нижнюю крышку приборной панели пассажира (см. " СНЯТИЕ / УСТАНОВКА НИЖНЕЙ КРЫШКИ ПРИБОРНОЙ ПАНЕЛИ ПАССАЖИРА "). (ref-221367-S01244536242006022400000)

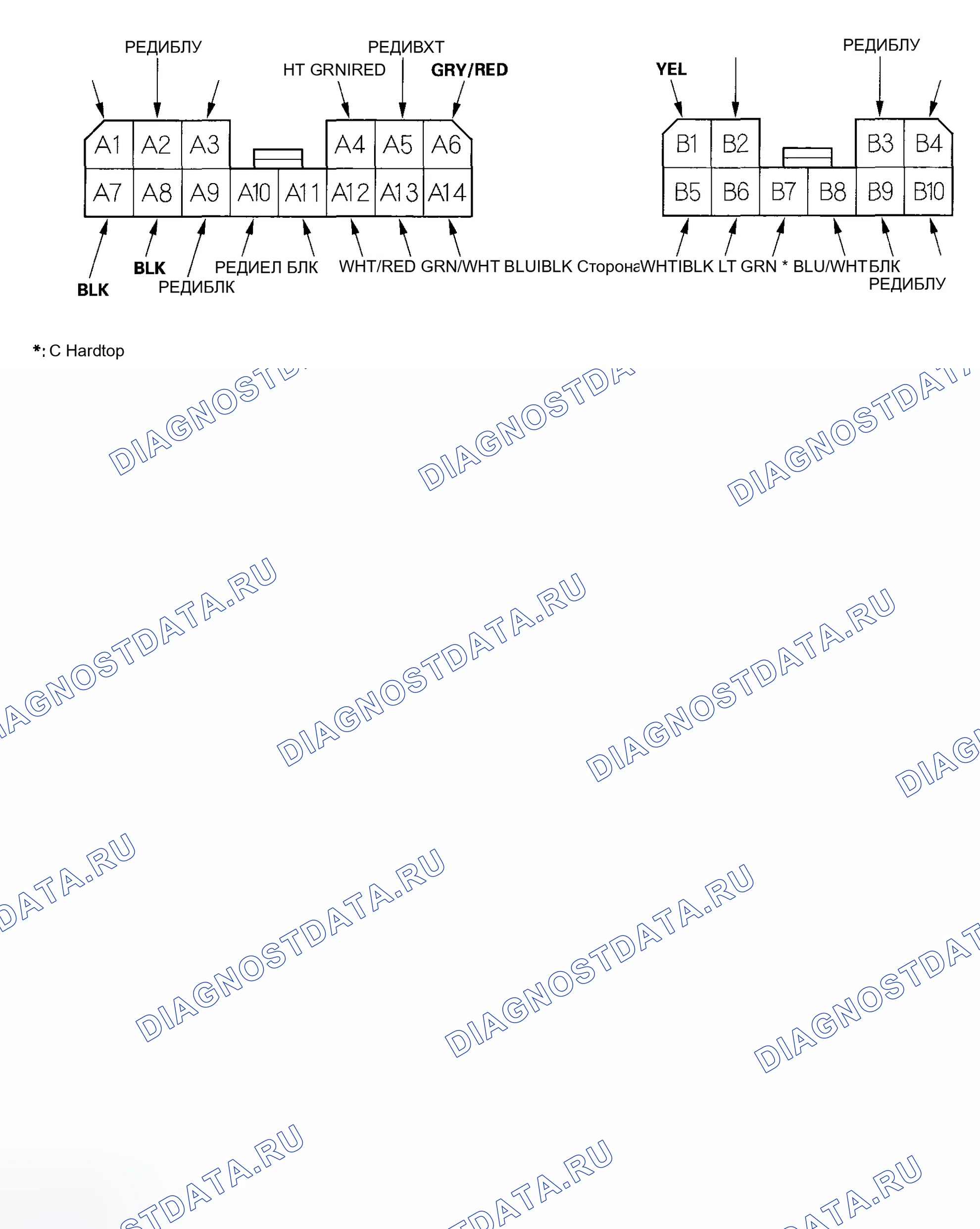

  2. Отсоедините разъем 14P (A) и разъем 10P (B) от складного верхнего блока управления (C).
  3. Осмотрите клеммы разъема и розетки, чтобы убедиться, что все они находятся в хорошем контакте. Если клеммы погнуты, ослаблены или имеют коррозию, отремонтируйте их по мере необходимости и повторно проверьте систему. Если клеммы выглядят нормально, перейдите к шагу 4.
  4. Перегорел провод питания на блоке управления, и к этим входным тестам Напряжение Xk должно быть Xt-Xt, Xt-Xt, Xt-Xt, Xt-Xt, Xt, Xt-Xt, Xt-Xt, Xt-Xt, Xt-Xt-Xt, Xt T-Xt-Xt-Xt, Xt T-Xt-X, Xt T T, Xt T T, X, Xt T-Xt T, X, Xt T, Xt T T T, X, X, X, X, X, X. A14 BLU/BLK A13 WHT/RED G402 A11 B10 G501 GRY/RED A12 GRN/WHT 1V BLU/ORN WHT/BLK
  5. Переключить Трансформаторный переключатель с верхней стороны. Установите напряжение питания на Трансформаторный переключатель с верхней стороны. Установите напряжение питания на Трансформаторный переключатель с нижней стороны. 3. Установите напряжение питания на Трансформаторный переключатель с задней стороны. 3. Включите питание. 3. Включите питание. 3. Включите питание. 3. Включите питание. RED/WHT A11 GRN/RED A11 RED/BLU RED/BLU A14 B10 A14 B10 RED/BLK 15A A10 RED/YEL 15A BLU/WHT 20A BLU/RED 20A RED/BLU 20A
Схема №60
Схема №61
Схема №62
  1. Снимите правую угловую вставку (см. раздел " ЗАМЕНА складного ВЕРХНЕГО УЗЛА "). (ref-221363-S05763000442006022400000)
  2. Отсоедините разъем 2p (A) от правого верхнего двигателя (B).
  3. Ассистируйте левой стороной верха руками.
  4. Испытайте двигатель в каждом направлении, подключив питание от аккумулятора и масса в соответствии с таблицей.
  5. Если мотор работает не так, как указано, замените мотор.
  6. Если из-за поломки мотора верх не работает, перейдите к шагу 7, чтобы закрыть верх вручную.
  7. Снимите нижнюю крышку приборной панели пассажира (см. " СНЯТИЕ / УСТАНОВКА НИЖНЕЙ КРЫШКИ ПРИБОРНОЙ ПАНЕЛИ ПАССАЖИРА "). (ref-221367-S01244536242006022400000)
  8. Отсоедините складной верхний аварийный разъем 2p двигателя (A).
  9. Закройте верхнюю часть вручную.
Схема №63
Схема №64
Схема №65
  1. Удалите левую угловую вставку (см. " ЗАМЕНА складного ВЕРХНЕГО УЗЛА "). (ref-221363-S05763000442006022400000)
  2. Отсоедините разъем 2p (A) от левого верхнего двигателя (B).
  3. Помогайте правой стороной верха руками.
  4. Испытайте двигатель в каждом направлении, подключив питание от аккумулятора и масса в соответствии с таблицей.
  5. Если мотор работает не так, как указано, замените мотор.
  6. Если из-за поломки мотора верх не работает, перейдите к шагу 7, чтобы закрыть верх вручную.
  7. Снимите нижнюю крышку приборной панели пассажира (см. " СНЯТИЕ / УСТАНОВКА НИЖНЕЙ КРЫШКИ ПРИБОРНОЙ ПАНЕЛИ ПАССАЖИРА "). (ref-221367-S01244536242006022400000)
  8. Отсоедините складной верхний аварийный разъем 2p двигателя (A).
  9. Закройте верхнюю часть вручную.
