Двери: Расположение компонентов Honda Pilot II

Наружные кузовные панели 25 иллюстраций ~5 мин чтения

Требуются специальные инструменты

ПримечаниеKTC Trim Tool Set SOJATP2014 * Trim Pad Remover, Snap-on A 177A или аналог, коммерчески доступный.

* Доступно через программу инструментов и оборудования Honda; позвоните по телефону 888-424-6857

ПримечаниеСоблюдайте осторожность, чтобы не поцарапать дверь и связанные с ней детали. Используйте соответствующий инструмент из набора инструментов для облицовки KTC, чтобы избежать повреждения при удалении компонентов. При навинчивании отвертки с плоским наконечником оберните ее защитной лентой, чтобы предотвратить повреждение.

Схема №69
Схема №70

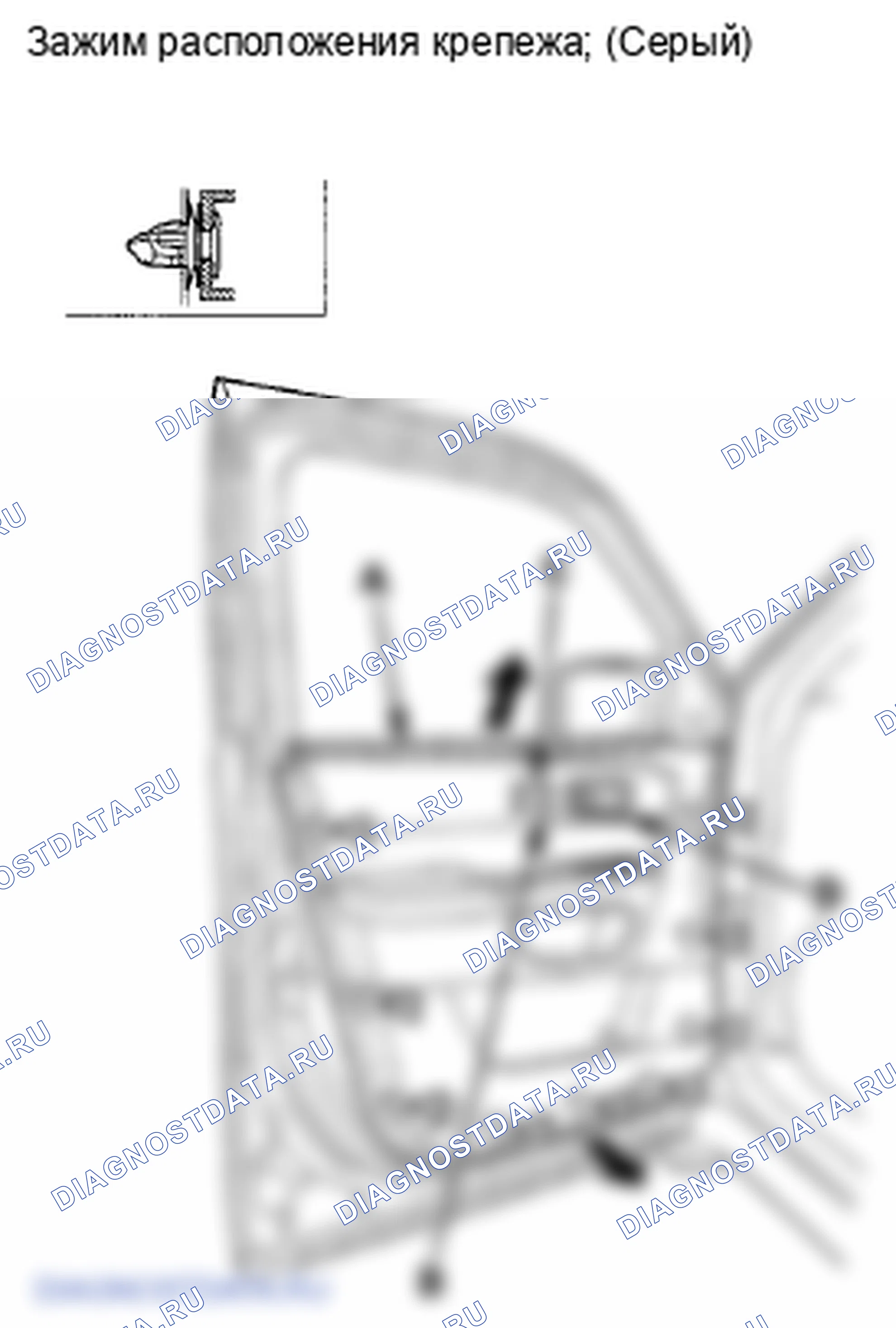

Схема №71

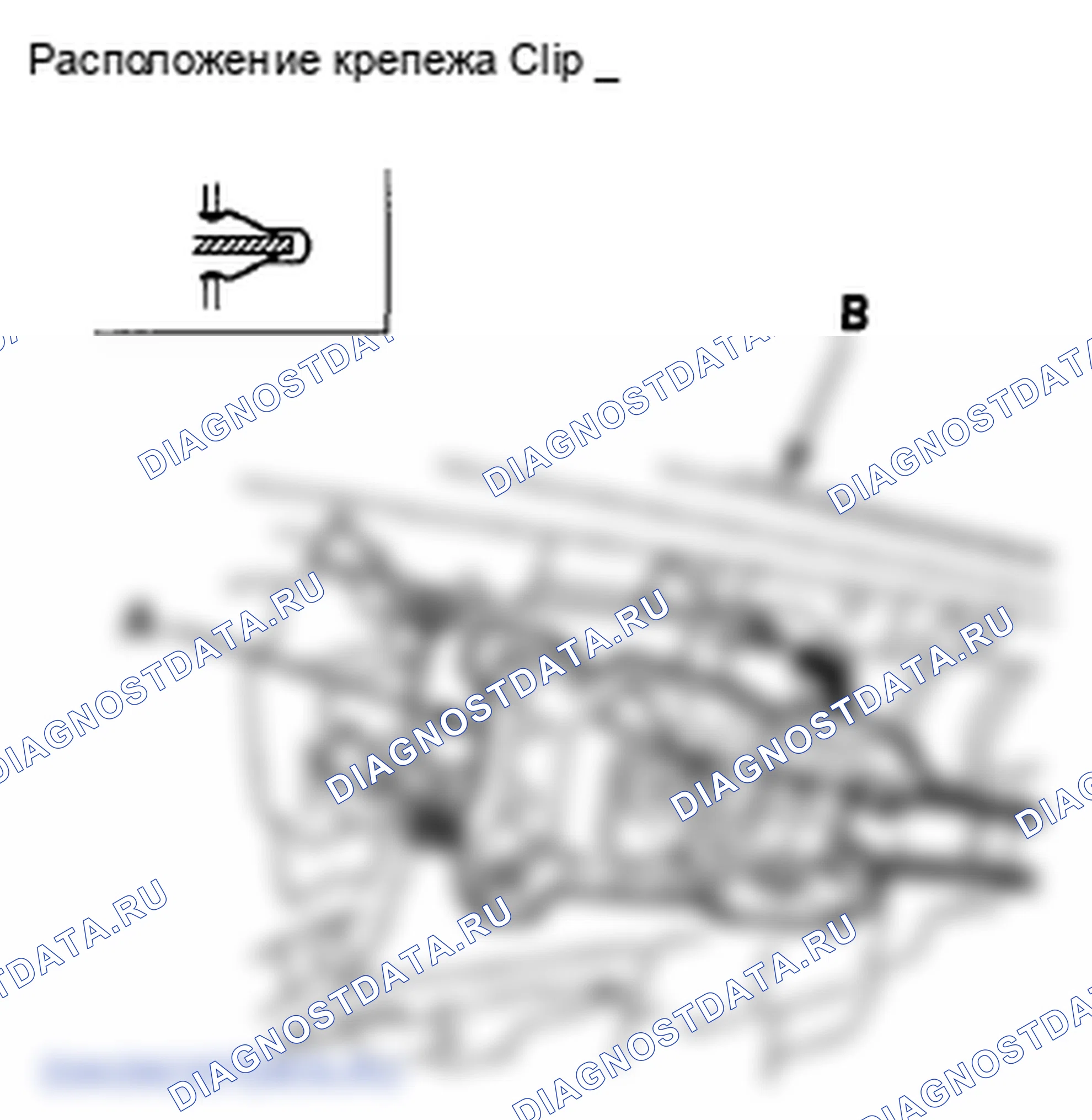

Схема №72
Схема №73
Схема №74
Схема №75

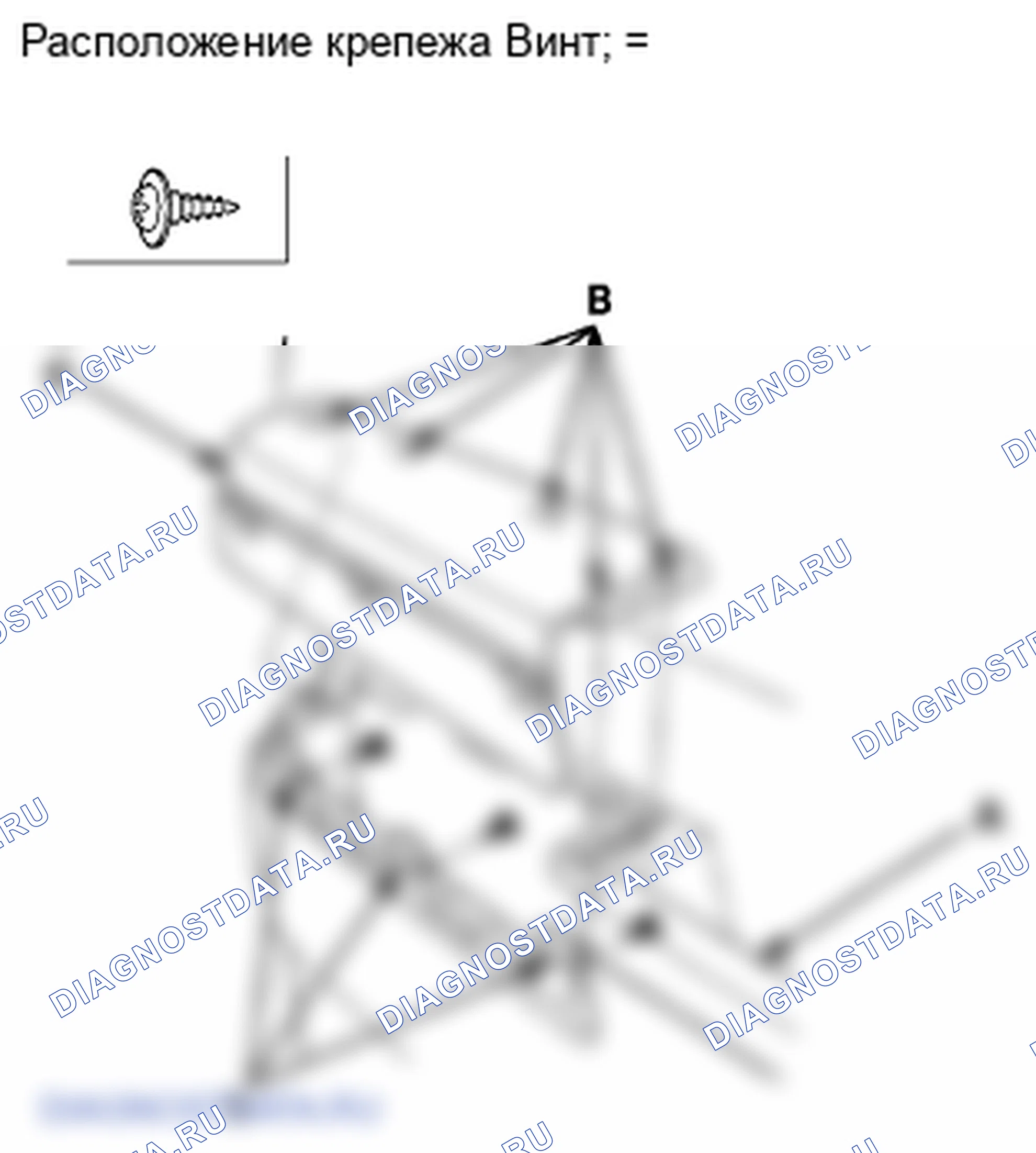

Схема №76
Схема №77
Схема №78
  1. С помощью отвертки с плоским наконечником, обернутой защитной лентой, надавите на верхний язычок замка (А) и поверните колпачок внутренней ручки (В) на нижнем язычке (С), затем снимите колпачок и винт, крепящий внутреннюю ручку (D).
  2. Отверните винт.
  3. Снимите крышку крепления зеркала (см. шаг 2 в разделе " ЗАМЕНА ЗЕРКАЛА ПИТАНИЯ "). (ref-333582-S13104155252009072100000)
  4. Снимите дверную панель (А) с минимальным изгибом, чтобы избежать ее смятия или поломки. Начните с нижнего края дверной панели, отпустите зажимы с помощью имеющегося в продаже съемника подушечек. Отсоедините верхние зажимы. Начиная сзади, потяните дверную панель вверх. ПРИМЕЧАНИЕ: Трос внутренней рукоятки (В) и трос защелки (С) соединены с внутренней рукояткой (Г). Не тяните панель двери вверх слишком далеко, иначе эти кабели будут повреждены.
  5. Снимите внутреннюю ручку (А) с дверной панели: Держите дверную панель (Б) подальше от двери. Потяните за переднюю часть внутренней ручки, чтобы отсоединить первый зажим. Продолжайте тянуть до тех пор, пока остальные зажимы не будут отсоединены, затем снимите ручку.
  6. Со стороны водителя отсоединить разъем выключателя стеклоподъемника (A), разъем выключателя зеркала питания (B), разъем подвесного ремня двери (C). С помощью DPMS: Отсоединить, разъем зеркала питания (D) и зажим жгута (E). Со стороны пассажира отсоединить разъем выключателя стеклоподъемника (F), розетку лампочки питания (G) и отсоединить зажим жгута (H) от панели.
  7. Снимите дверную панель (I). ПРИМЕЧАНИЕ: Если вы только снимаете дверную панель, перейдите к шагу 11 11. Если вы выполняете дальнейшую разборку, перейдите к шагу 8.
  8. Отсоедините трос внутренней рукоятки (А) и трос защелки (В) от внутренней рукоятки (С), затем выньте рукоятку. Отсоедините крепления троса внутренней рукоятки (D, E), затем отсоедините трос внутренней рукоятки от креплений троса. Отсоедините крепление троса защелки (F), и снимите крепление троса защелки (G) с внутренней рукоятки, выкрутив ее лапки. ПРИМЕЧАНИЕ: В случае повреждения или забеления креплений троса замените их новыми.
  9. При необходимости отверните винты с задней стороны дверной панели (А), и отпустите крючки (В), затем снимите подлокотник (С).
  10. При необходимости снимите панель выключателей (A) с дверной панели (B). Отсоедините зажимы. Потяните за край панели, чтобы освободить все крючки (C). Потяните панель выключателей назад, чтобы освободить передний крючок (D).
  11. Установите дверную панель в порядке, обратном снятию, и обратите внимание на следующие пункты: Если зажимы повреждены или забелены под напряжением, замените их на новые. Замените все поврежденные крепления кабеля на новые. Кабель защелки (А) должен быть закреплен на креплении кабеля (В) с защелкой в заблокированном положении, как показано ниже. Убедитесь, что разъемы подключены правильно, а кабели надежно подсоединены. Убедитесь в том, что блок управления окном питания установлен в исходное положение. (ref-333619-S14437456172009072100000)

Набор инструментов для облицовки KTC SOJATP2014 *

* Доступно через программу инструментов и оборудования Honda; позвоните по телефону 888-424-6857

ПримечаниеЕсли вы снимаете наружную атмосферную полосу дверного стекла, замените ее на новую, так как она будет изгибаться. Наденьте перчатки, чтобы защитить руки. Берегите себя, чтобы не поцарапать дверь. Используйте соответствующий инструмент из набора инструментов для облицовки KTC, чтобы избежать повреждений при удалении компонентов.

Схема №79
Схема №80
Схема №81
  1. Снимите силовое зеркало (см. " ЗАМЕНА СИЛОВОГО ЗЕРКАЛА "). (ref-333582-S13104155252009072100000)
  2. Отверните винт с задней кромки двери.
  3. Начиная с задней части, потяните наружную полосу (А) стекла двери вверх на каждом участке, где внутренний молдинг (В) захватывает внутренний край оконной щели.
  4. Потяните стеклянную наружную атмосферную полосу (А) в сторону от двери.
  5. Установите новую погодную полосу в порядке, обратном снятию.

Набор инструментов для облицовки KTC SOJATP2014 *

* Доступно через программу инструментов и оборудования Honda; позвоните по телефону 888-424-6857

ПримечаниеСоблюдайте осторожность, чтобы не поцарапать дверь и связанные с ней детали. Используйте соответствующий инструмент из набора инструментов для облицовки KTC, чтобы избежать повреждения при удалении компонентов.

Схема №82
Схема №83
Схема №84
Схема №85
Схема №86
Схема №87
Схема №88
Схема №89
Схема №90
  1. Надавите на верхний язычок замка (A) и поверните колпачок внутренней ручки (B) на нижнем язычке (C) отверткой с плоским наконечником, обернутой защитной лентой, затем снимите колпачок и винты, крепящие внутреннюю ручку (D).
  2. Отверните винт.
  3. Снимите дверную панель (А) с минимальным изгибом, чтобы избежать ее смятия или поломки. Начните с нижнего края дверной панели, отпустите зажимы с помощью имеющегося в продаже съемника подушечек. Отсоедините верхние зажимы. Установив сзади, потяните дверную панель вверх. ПРИМЕЧАНИЕ: Трос внутренней рукоятки (В) и трос защелки (С) соединены с внутренней рукояткой (Г). Не тяните панель двери вверх слишком далеко, иначе кабели будут повреждены.
  4. Снимите внутреннюю ручку (А) с дверной панели. Держите дверную панель (В) подальше от двери. Потяните за переднюю часть внутренней ручки, чтобы отсоединить первый зажим. Продолжайте тянуть до тех пор, пока остальные зажимы не будут отсоединены, затем снимите ручку.
  5. Отсоедините разъем (A), затем снимите дверную панель (B). ПРИМЕЧАНИЕ: Если вы только снимаете дверную панель, перейдите к шагу 9 9. Если вы выполняете дальнейшую разборку, перейдите к шагу 6.
  6. При необходимости отсоединить трос внутренней рукоятки (А) и трос защелки (В) от внутренней рукоятки (С), затем снять рукоятку. Отсоединить крепеж троса внутренней рукоятки (D, E), затем отсоединить трос внутренней рукоятки от крепежа троса. Отсоединить крепеж троса защелки (F), и снять крепеж троса защелки (G) с внутренней рукоятки путем выщипывания его лапок. ПРИМЕЧАНИЕ: При повреждении или забелении креплений троса замените их новыми.
  7. При необходимости отверните винты с задней стороны дверной панели (А), и отпустите крючки (В), затем снимите подлокотник (С).
  8. При необходимости снимите панель выключателей (A) с дверной панели (B). Отсоедините разъем выключателя стеклоподъемника (C). Снимите винты с задней стороны дверной панели. Отсоедините зажимы. Вытяните вдоль края панели, чтобы освободить все крючки (D).
  9. Установите дверную панель в порядке, обратном снятию, и обратите внимание на следующие пункты: Если зажимы повреждены или забелены под напряжением, замените их на новые. Замените любые поврежденные кабельные крепления на новые. Кабель-защелка (А) должна быть закреплена на кабельном креплении (В) с защелкой в заблокированном положении, как показано ниже. Убедитесь, что разъемы подключены правильно, а кабели надежно подсоединены. Убедитесь, что оконный и силовой дверной замок работают правильно. При переустановке дверной панели проверьте правильность установки пластиковой крышки.

Набор инструментов для облицовки KTC SOJATP2014 *

* Доступно через программу инструментов и оборудования Honda; позвоните по телефону 888-424-6857

ПримечаниеЕсли вы снимаете наружную атмосферную полосу дверного стекла, замените ее на новую, так как она будет изгибаться. Наденьте перчатки, чтобы защитить руки. Берегите себя, чтобы не поцарапать дверь. Используйте соответствующий инструмент из набора инструментов для облицовки KTC, чтобы избежать повреждений при удалении компонентов.

Схема №91
Схема №92
Схема №93
  1. Снимите дверную панель (см. раздел " ЗАМЕНА УПЛОТНЕНИЯ ПОДОКОННИКА СО СТОРОНЫ ПЕРЕДНЕЙ ДВЕРИ "). (ref-333581-S16384579282009072100000)
  2. Отверните винт.
  3. Начиная с задней части, потяните наружную полосу (А) стекла двери вверх на каждом участке, где внутренний молдинг (В) захватывает внутренний край оконной щели.
  4. Снимите наружную атмосферную полосу (А) стекла двери.
  5. Установите новую погодную полосу в порядке, обратном снятию.
