Активные испытания
| Элемент теста | Операция | Описание |
|---|---|---|
| INT лампа (ВНУТР ЛАМПА) | На | Выдает сигнал управления лампой внутреннего помещения на включение лампы карты и персональной лампы (переключатель лампы карты находится в положении ДВЕРЬ). |
| Прочь | Останавливает сигнал управления лампой внутреннего помещения, чтобы выключить лампу карты и персональную лампу. | |
| ИСПЫТАНИЕ СТУПЕНЧАТОЙ ЛАМПЫ | На | Выдает сигнал управления шаговой лампой для включения шаговой лампы. |
| Прочь | Останавливает сигнал управления шаговой лампой для выключения шаговой лампы. | |
| ИСПЫТАНИЕ БАГАЖНОЙ ЛАМПЫ | На | ПРИМЕЧАНИЕ: Товар отображается, но не может быть протестирован. |
| Прочь |
| NOTE |
|---|
| Элемент отображается, но не может быть протестирован. |
КАРТА АКТИВНЫХ ИСПЫТАНИЙ
| Элемент теста | Операция | Описание |
|---|---|---|
| ЭКОНОМИЯ ЗАРЯДА БАТАРЕИ | Прочь | Отключает источник питания лампы для внутренней комнаты, чтобы выключить лампу для внутренней комнаты. |
| На | Подает питание на лампу освещения внутренней комнаты для включения лампы освещения внутренней комнаты. (1) | |
| (1) Каждый выключатель лампы находится в положении ВКЛ. | ||
| (1) | Каждый выключатель лампы находится во включенном положении. |
|---|
КАРТА АКТИВНЫХ ИСПЫТАНИЙ
BCM: Процедура диагностики
- ПРОВЕРИТЬ ПРЕДОХРАНИТЕЛЬ И ПЛАВКУЮ ВСТАВКУ Проверьте, что не перегорели следующие предохранитель и плавкая вставка Технические характеристики предохранителя и плавкой вставки Наименование сигнала Предохранитель и легкоплавкая вставка № Источник питания батареи L 10 Является ли предохранитель плавким? ДА: Замените перегоревший предохранитель или плавкую вставку после ремонта поврежденной цепи в случае перегорания предохранителя или плавкой вставки. НЕТ: ПЕРЕХОДИТЕ НА 2.
- Проверить Питание SUPPLY цепь Turn OFF. Disconnect BCM разъёмы. проверить напряжение between BCM жгут разъём и масса. разъём клемма напряжение CHART клемма (Approx.) (+) (-) BCM масса разъём Клемма xtagxtagxt0 1 1 Напряжение tagxtagxt1 11 Напряжение tagxtagxt1 11 является нормальным значением измерения? ДА: ПЕРЕЙТИ К 3. НЕТ: РЕМОНТ: Ремонт или разъема или разъема. M118 M119
- Проверить масса цепь проверить continuity between BCM жгут разъём и масса. разъём TERMINITY CHART BCM масса Continuity разъём клемма M119 13 Existed continuity Existed? YES: INSPPECTION END NO: Repair жгут or разъём.
Процедура диагностики
- Проверить INTERIOR Плафон салона Питание Выход CONSULT-III активно проверка Включение выключателя зажигания. Выберите " аккумулятор SAVER " (ЭКОНОМИЯ БАТАРЕИ) активного тестового элемента. При работе с тестовым элементом проверьте напряжение между разъемом жгута BCM и землей. Клеммы TERMINEL напряжение CHART проверка item (Approx.) (+) (- нормальное) BSM масса BARSAVER ERS клемма x0 для измерения напряжения на токовой клеммной клеммы? M119
- Th БОКОВАЯ ЛАМПА БАГАЖНОГО ОТДЕЛЕНИЯ 1 боковая лампочка xagnesses 2 боковая лампа xagrinity 2 светосигнальные разъемы xagmaterium Отсоедините следующие соединители. Карта Персональная лампа Индикатор зеркала (сторона водителя) Фонарь зеркального отражения (сторона пассажира) Клемма багажного отделения (ПРАВАЯ) 1 Лампа багажного отсека (сторона драйвера) Ступенчатая лампа (сторона пассажиров) Проверить целостность соединения между кабельным жгутом и каждым соединителем внутренней лампы. M119 R19 R21 R24 R10 D156 D157 D17 D51
- Проверить INTERIOR Плафон салона Питание SUPPLY короткое замыкание Проверьте целостность цепи между разъемом жгута BCM и землей. КАРТА ЦЕЛОСТНОСТИ КЛЕММ BSM Масса Continuity разъём клемма M119 4 Не существует Есть ли непрерывность? ДА: Отремонтируйте жгуты или разъемы. НЕТ: Убедитесь, что на каждой лампе внутренней комнаты нет внутреннего короткого замыкания.
- Проверить INTERIOR Плафон салона управление Выход CONSULT-III активно проверка Выключите выключатель зажигания. Снимите все лампочки лампы карты и персональной лампы. Выберите " INT OFF ЛАМПА 2 " на активном контрольном элементе BCM (ИНДИКАЦИЯ): При работе с контрольным элементом проверьте целостность цепи между кабельным разъемом и землей. M119
- ПРОВЕРЬТЕ ВНУТРЕННЮЮ КОМНАТНУЮ ЛАМПУ УПРАВЛЕНИЕ РАЗОМКНУТОЙ ЦЕПЬЮ Выключите лампу зажигания. Отсоедините разъем непрерывности BCM, разъем лампы карты да разъем персональной лампы. Проверьте целостность между разъемом жгута BMM, разъемом кабеля лампы карты и разъемом шлейфа личной лампы. M119 R19 R21 R21
- ПРОВЕРИТЬ ВНУТРЕННЮЮ КОМНАТНУЮ ЛАМПУ УПРАВЛЕНИЕ КОРОТКОЕ ЗАМЫКАНИЕ Выключите выключатель зажигания. Отсоедините разъем BCM, разъём лампы карты и разъём персональной лампы. Проверьте целостность между разъёмом жгута БКМ и землей. КАРТА ЦЕЛОСТНОСТИ КЛЕММЫ КОННЕКТОРА Клемма M119 19 Нет ли непрерывности существует? ДА: Восстановите жгуты или разъёмы. НЕТ: Замените BSM.
- Проверить Лампа подсветки ступени Выход CONSULT-III активно проверка Выключите выключатель зажигания. Снимите лампочки шаговых ламп (со стороны водителя и пассажира). Включите переключатель зажигания yes OFF. Выберите " STOP лампа ТЕСТ 3 " активного элемента BCM (INT LAMPER). При работе с тестовым элементом проверьте целостность цепи между кабельным разъемом BSM и землей. КАРТА ЦЕЛОСТНОСТИ Клемма проверки целостности разъема M119
- Проверить Лампа подсветки ступени обрыв цепи Выключите выключатель зажигания. Отсоедините разъем BCM, и разъем ступенчатой лампы. Проверьте целостность между разъемом жгута БКМ и разъёмом жгута шаговой лампы. КАРТА НЕПРЕРЫВНОСТИ КЛЕММНАЯ КОРОБКА БСМ Шаговая лампа Непрерывность соединительного разъема Клеммный разъем M119 7 Сторона водителя хтагх1 2 Существовало пассажирская сторона хтакх2 Существует неразрывность? ДА: Заменить ную лампу или разъемы нет. D17 D51
- ПРОВЕРИТЬ ШАГОВУЮ ЛАМПУ КОРОТКОЕ ЗАМЫКАНИЕ Выключите выключатель зажигания. Проверьте целостность цепи между разъемом жгута БКМ и землей. СХЕМА ЦЕЛОСТНОСТИ КЛЕММ РАЗЪЕМА БСМ массы Разъем M119 7 Не существует Неразрывность существует? ДА: Отремонтируйте жгуты или разъемы. НЕТ: Замените БCM.
- ПРОВЕРКА ОСВЕЩЕННОСТИ УПРАВЛЕНИЕ ПЕРЕКЛЮЧЕНИЕ РАБОТА Включение выключателя зажигания. При работе выключателем освещения проверьте, что подсветка кнопочного переключателя зажигания включает / выключает КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ СХЕМА ПОДСВЕТКИ Состояние кнопочный выключатель зажигания Подсветка ВКЛЮЧЕННОГО ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ 1ST ВКЛ Выключатель зажигания ОТКЛ. ДВЕРЦА ВОДИТЕЛЯ ОТКЛ.НЕТ КНОПКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ: 3 ПЕРЕЙТИ НА 2.
- Проверить PUSH-BUTTON Выключатель зажигания ILLUMINATION масса цепь Выключите выключатель зажигания. Отсоедините разъем БКМ и разъем кнопочного выключателя зажигания. Проверьте целостность соединения между разъемом жгута БСМ и разъемом кнопочного включателя зажигания. M119 M101
- Проверить PUSH-BUTTON Выключатель зажигания ILLUMINATION Питание Выход CONSULT-III активно проверка Включить выключатель зажигания yes X5. Выбрать " двигатель Sw ПОДСВЕЧИВАНИЕ 4 " активного тестового элемента BCM (ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ). При работе с тестовым элементом проверить напряжение между кабельным разъемом и землей. M123
- Проверить PUSH-BUTTON Выключатель зажигания ILLUMINATION Питание SUPPLY обрыв цепи Выключите выключатель зажигания. Отсоедините разъем BCM и разъем кнопочного выключателя зажигания. Проверьте целостность соединения между разъемом жгута БКМ и разъемом кнопочного включателя зажигания. M123 M101
- Проверить PUSH-BUTTON Выключатель зажигания ILLUMINATION Питание SUPPLY короткое замыкание Выключите выключатель зажигания. Отсоедините разъем БКМ и разъем кнопочного выключателя зажигания. Проверьте целостность соединения между разъемом жгута БСМ и разъемом кнопочного переключателя зажигания. M123
Схема №5
Схема №6
Схема №7

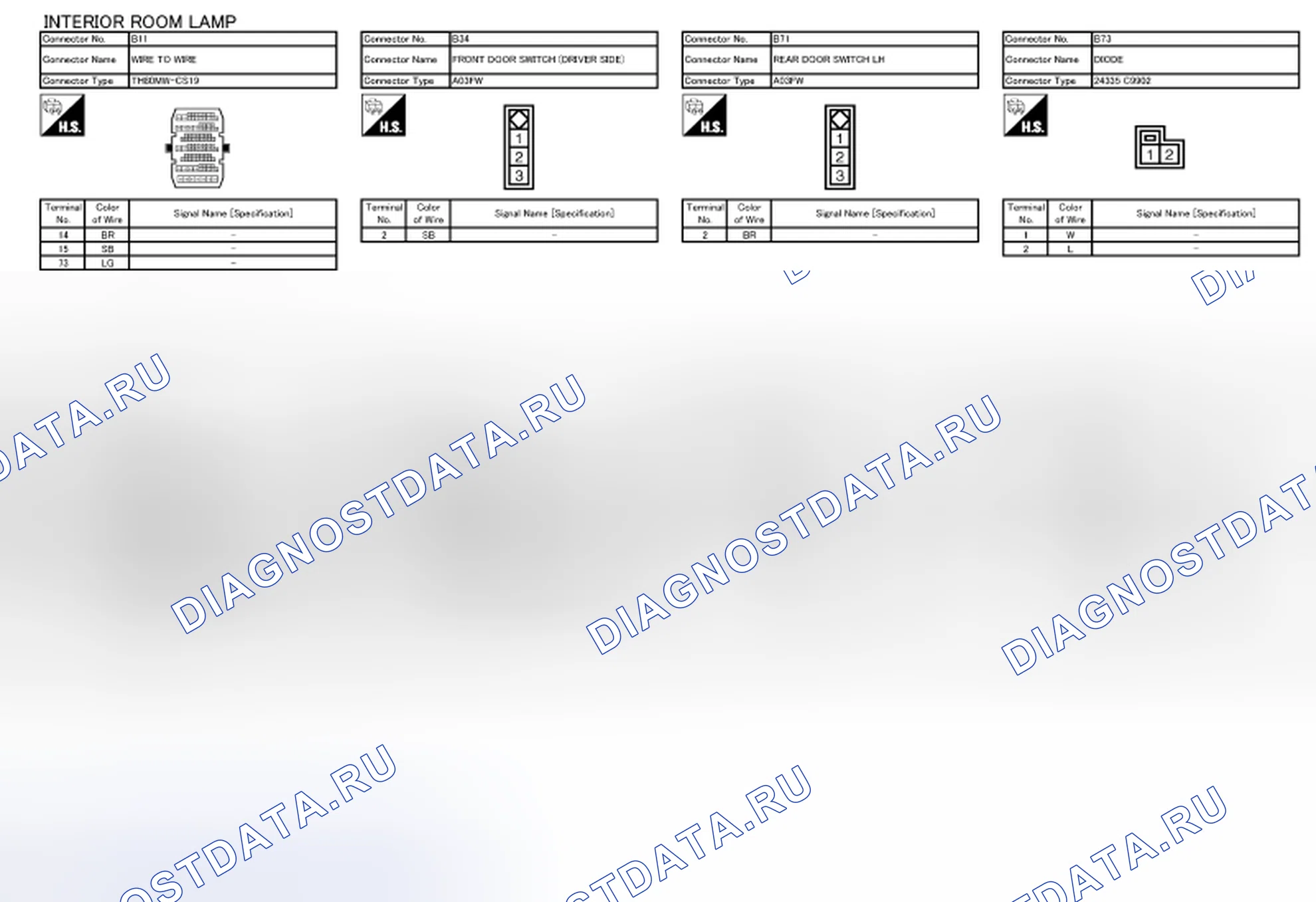

Схема №8

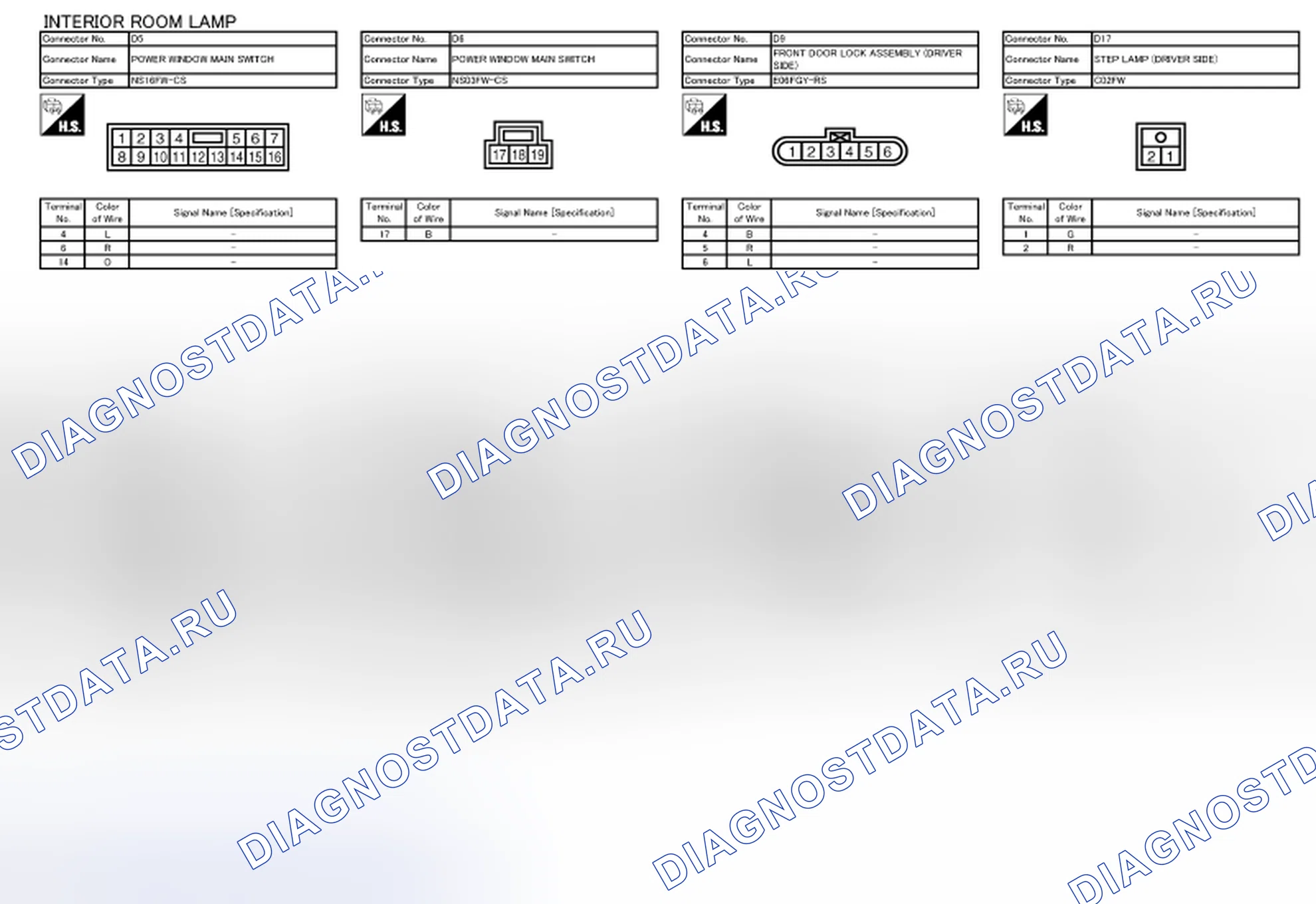

Схема №9

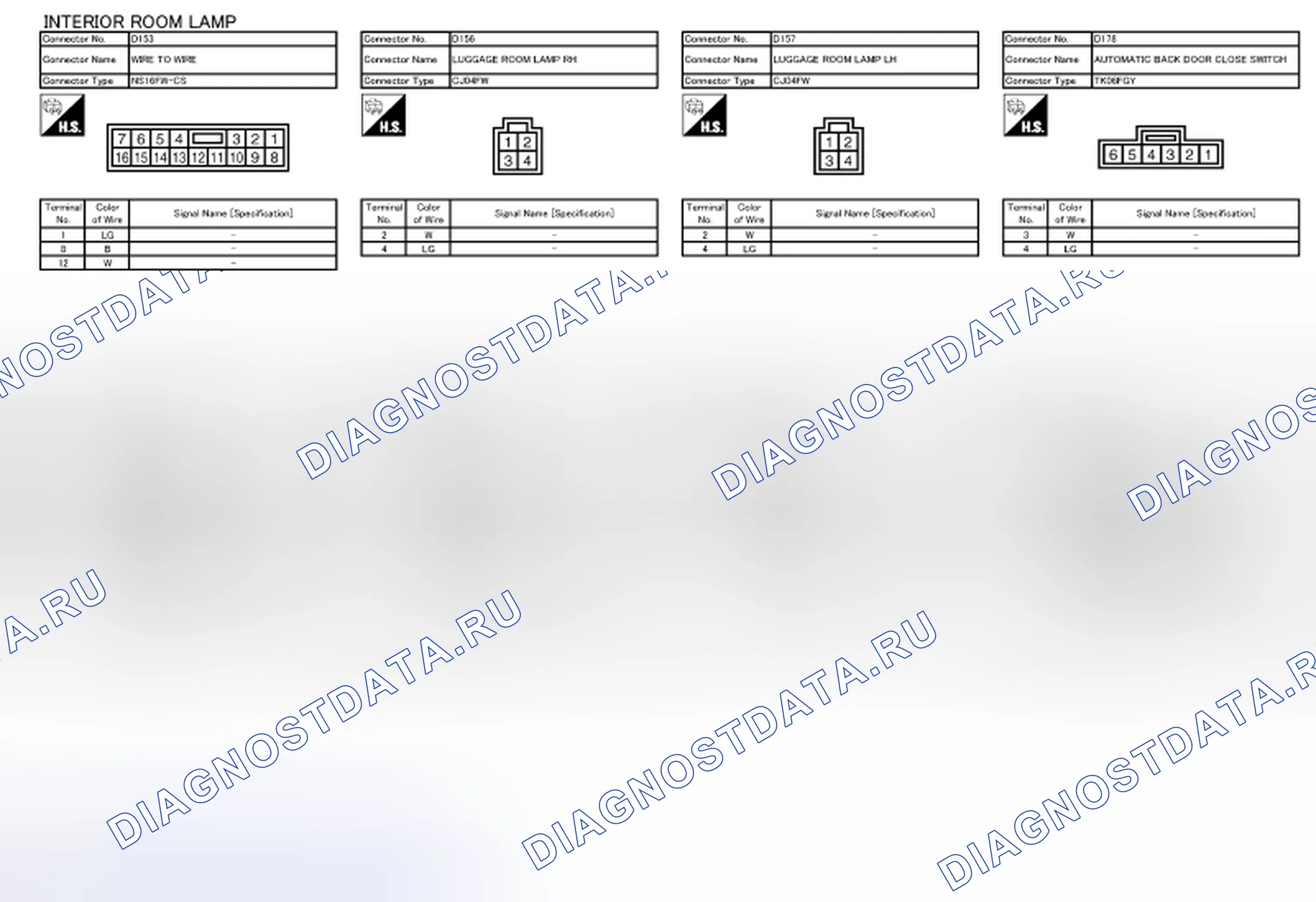

Схема №10

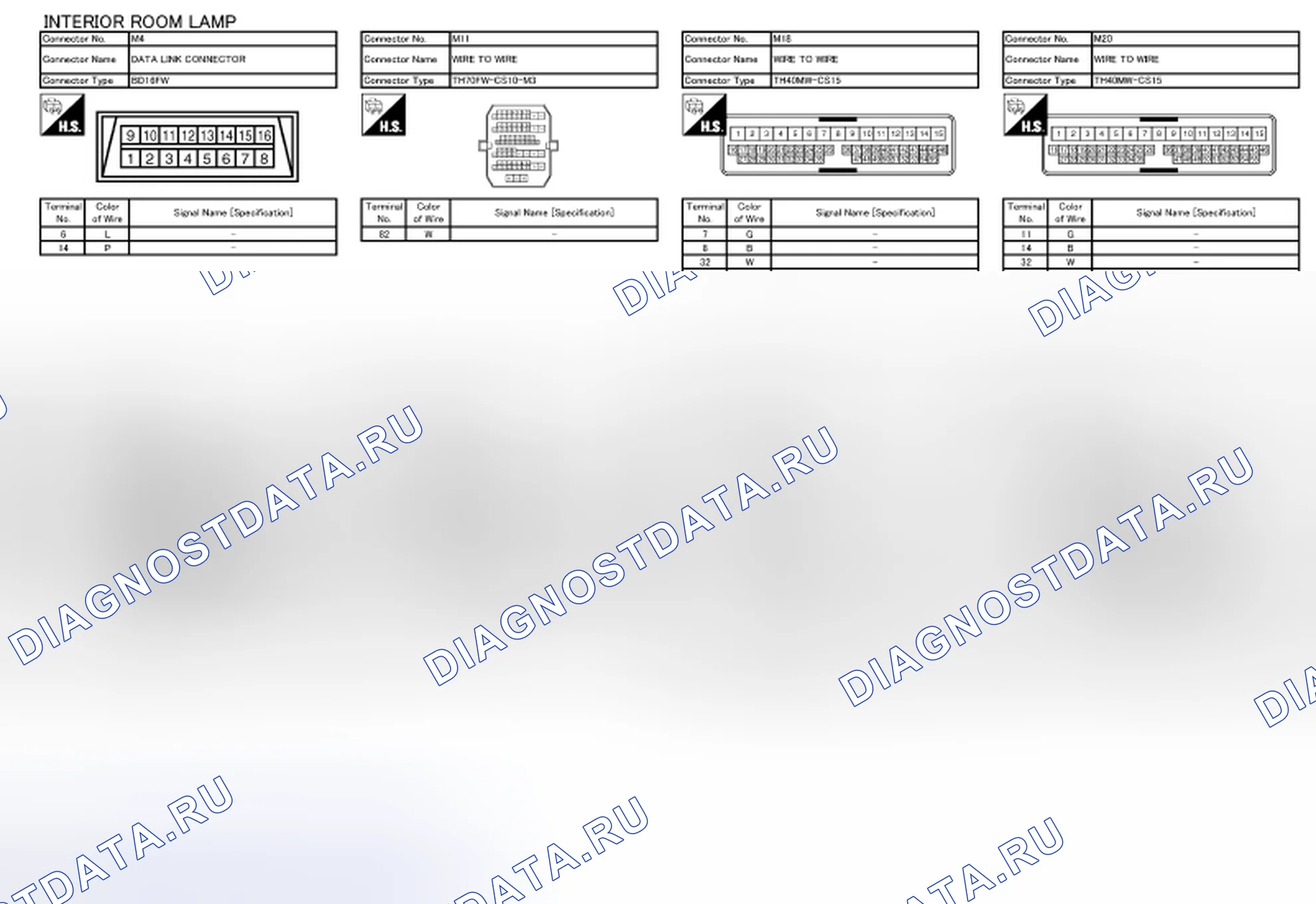

Схема №11
Схема №12
Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26

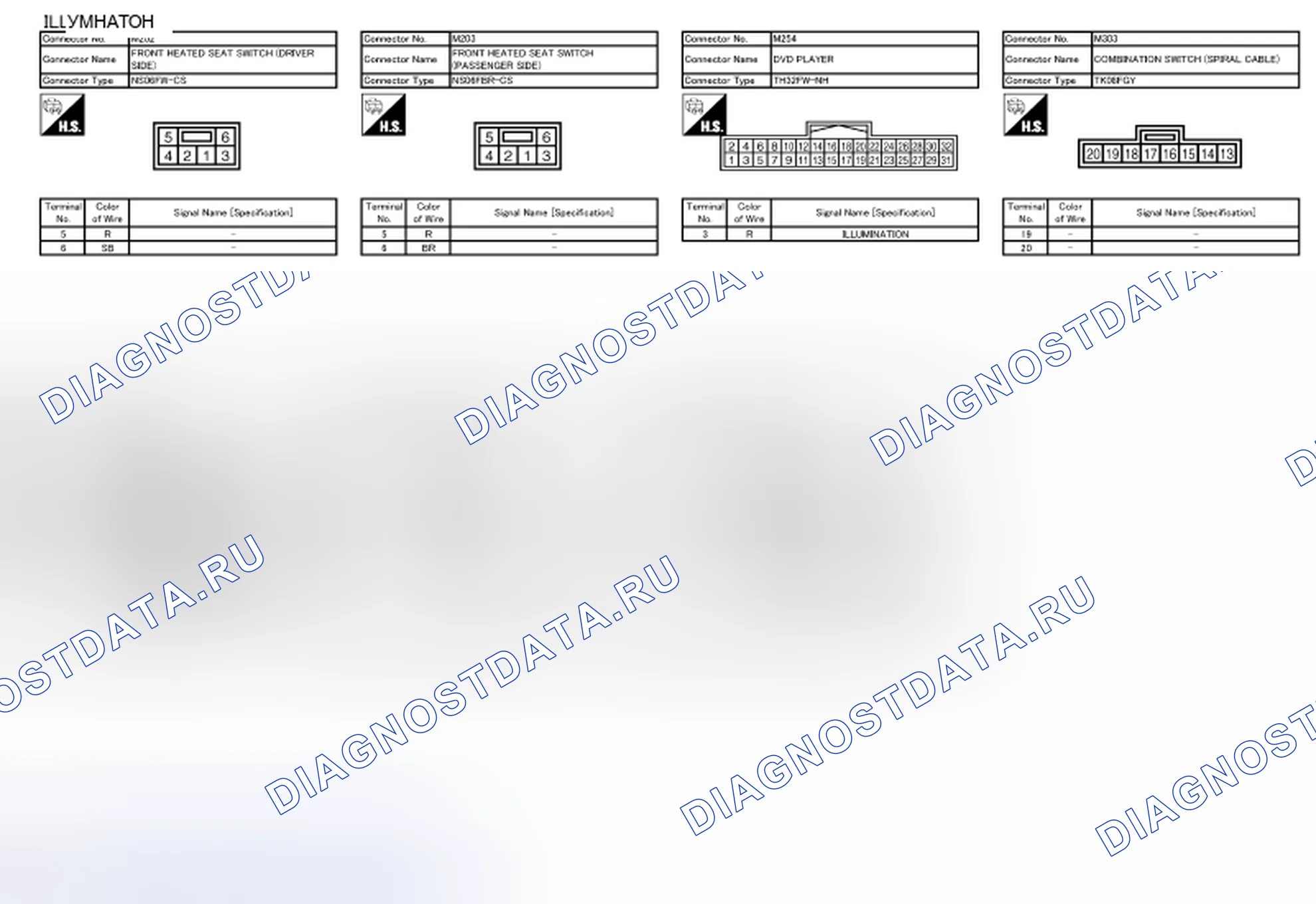

Схема №27
Значения на инструменте диагностики
ПУНКТ МОНИТОРИНГА CONSULT-III
| Элемент монитора | Состояние | Значение / Статус |
|---|---|---|
| Fr СТЕКЛООЧИСТИТЕЛЬ HI | Кроме переднего переключателя стеклоочистителя HI | Прочь |
| Передний выключатель стеклоочистителя HI | На | |
| НИЖНИЙ УРОВЕНЬ СТЕКЛООЧИСТИТЕЛЯ | Кроме переднего переключателя стеклоочистителя Lo | Прочь |
| Передний выключатель стеклоочистителя Lo | На | |
| FR ШАЙБА SW | Выключатель передней шайбы ВЫКЛ. | Прочь |
| Выключатель передней шайбы ВКЛ. | На | |
| ВНУТРЕННЯЯ ЧАСТЬ СТЕКЛООЧИСТИТЕЛЯ | Кроме переднего переключателя стеклоочистителя INT | Прочь |
| Передний выключатель стеклоочистителя INT | На | |
| УПОР СТЕКЛООЧИСТИТЕЛЯ Fr | Передний стеклоочиститель не в положении СТОП | Прочь |
| Передний стеклоочиститель в положении СТОП | На | |
| INT VOLUME (ВНУТР. ОБЪЕМ) | Прерывистый циферблат стеклоочистителя находится в положении 1-7 | Положение прерывистого лимба стеклоочистителя |
| Rr СТЕКЛООЧИСТИТЕЛЬ ВКЛЮЧЕН | Кроме заднего выключателя стеклоочистителя ВКЛ. | Прочь |
| Задний выключатель стеклоочистителя включен | На | |
| Rr СТЕКЛООЧИСТИТЕЛЬ INT | Кроме заднего переключателя стеклоочистителя INT | Прочь |
| Задний выключатель стеклоочистителя INT | На | |
| ПО ОМЫВАТЕЛЯ RR | Выключатель задней шайбы ОТКЛ. | Прочь |
| Выключатель задней шайбы ВКЛ. | На | |
| УПОР СТЕКЛООЧИСТИТЕЛЯ Rr | Задний стеклоочиститель в положении СТОП | Прочь |
| Задний стеклоочиститель не в положении СТОП | На | |
| ПОВОРОТНИК R | Кроме переключателя поворотного сигнала Rh | Прочь |
| Переключатель поворотников Rh (ПРАВ) | На | |
| ПОВОРОТНИК L | Кроме сигнализатора поворота лев. | Прочь |
| Выключатель сигнала поворота Lh (ЛЕВ) | На | |
| ХВОСТОВАЯ ЛАМПА SW | Кроме выключателя освещения 1ST и 2ND | Прочь |
| Выключатель освещения 1ST или 2ND | На | |
| HI BEAM Sw (высокочастотный пучок) | Кроме выключателя освещения HI | Прочь |
| Выключатель освещения HI | На | |
| ФАРА Sw 1 | Кроме выключателя освещения 2ND | Прочь |
| Выключатель освещения 2ND | На | |
| ФАРА Sw 2 | Кроме выключателя освещения 2ND | Прочь |
| Выключатель освещения 2ND | На | |
| ПРОХОЖДЕНИЕ ПО | Кроме выключателя освещения PASS | Прочь |
| Выключатель освещения PASS | На | |
| AUTO фонарь SW (АВТОМАТИЧЕСКАЯ ПОДСВЕТКА ПО) | Кроме выключателя освещения AUTO | Прочь |
| Выключатель освещения AUTO | На | |
| Fr FOG Sw | Передняя противотуманная фара выключена | Прочь |
| Выключатель передней противотуманной фары ON | На | |
| ДВЕРЦА Sw-DR | Дверь водителя закрыта | Прочь |
| Дверь водителя открыта | На | |
| ДВЕРЦА Sw-AS | Пассажирская дверь закрыта | Прочь |
| Пассажирская дверь открыта | На | |
| ДВЕРЬ SW-RR | Задняя правая створка закрыта | Прочь |
| Задняя правая створка открыта | На | |
| ДВЕРЬ Sw-Rl | Задняя левая створка закрыта | Прочь |
| Задняя левая створка открыта | На | |
| ДВЕРЦА Sw-Bk | Задняя дверь закрыта | Прочь |
| Задняя дверь открыта | На | |
| CDL замок Sw | Кроме выключателя замка силовой двери замок | Прочь |
| Выключатель замка силовой двери замок | На | |
| CDL разблокировка Sw | Кроме силового выключателя блокировки дверей разблокировка | Прочь |
| Выключатель замка силовой двери разблокировка | На | |
| КЛЮЧЕВОЙ ЦИЛ. Lk-Sw | За исключением положения ЗАМКА цилиндра двери водителя | Прочь |
| Положение замок цилиндра ключа двери водителя | На | |
| КЛЮЧЕВОЙ ЦИЛ Un-Sw | За исключением положения РАЗБЛОКИРОВКИ цилиндра ключа двери водителя | Прочь |
| Положение РАЗБЛОКИРОВКИ цилиндра ключа двери водителя | На | |
| КЛЮЧЕВОЙ ЦИЛ Sw-Tr | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| HAZARD SW | Выключатель опасности выключен | Прочь |
| Выключатель опасности включен | На | |
| Задний DEF Sw | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| Tr отмена Sw | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| Tr / Bd ОТКРЫТОЕ ПО | Выключатель открывания задней двери ВЫКЛ. | Прочь |
| При включенном выключателе открывания задней двери | На | |
| TRNK / HAT Mntr | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| РКЕ-ЗАМОК | Кнопка замок ключа не нажата | Прочь |
| Кнопка замок ключа нажата | На | |
| RKE-РАЗБЛОКИРОВКА | Не нажата кнопка разблокировка ключа | Прочь |
| Кнопка разблокировка (РАЗБЛОКИРОВКА) на ключе нажата | На | |
| RKE-Tr / Bd | Кнопка BACK дверь обрыв ключа не нажата | Прочь |
| Кнопка BACK дверь обрыв ключа нажата | На | |
| RKE-PANIC | Не нажата кнопка ПАНИКА на клавише | Прочь |
| Нажата кнопка PANIC (ПАНИКА) клавиши | На | |
| RKE-P / W ОТКР. | Не нажата кнопка разблокировка ключа | Прочь |
| Кнопка разблокировка (РАЗБЛОКИРОВКА) клавиши нажата и удерживается | На | |
| РЕЖИМ RKE-MODE CHG | Кнопка замок / разблокировка ключа не нажата и удерживается одновременно | Прочь |
| Кнопка замок / разблокировка (БЛОКИРОВКА / РАЗБЛОКИРОВКА) ключа нажата и удерживается одновременно | На | |
| ОПТИЧЕСКИЙ ДАТЧИК. | Яркий снаружи транспортного средства | Около 5 В |
| Темнота снаружи транспортного средства | Близко к 0 В | |
| REQ Sw-DR | Переключатель запроса двери водителя не нажат | Прочь |
| Нажат переключатель запроса двери водителя | На | |
| REQ Sw-AS (ТРЕБУЕТСЯ ПО-АС) | Переключатель запроса двери пассажира не нажат | Прочь |
| Переключатель запроса двери пассажира нажат | На | |
| REQ Sw-Rr | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| REQ Sw-Rr | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| REQ Sw-Bd / Tr | Переключатель запроса задней двери не нажат | Прочь |
| Нажат переключатель запроса задней двери | На | |
| PUSH Sw | Не нажат кнопочный выключатель зажигания (push выключатель) | Прочь |
| Нажат кнопочный выключатель зажигания (push выключатель) | На | |
| IGN RLY2 -f / B | Выключатель зажигания в положении OFF (ВЫКЛ) или ACC (ACC) | Прочь |
| Выключатель зажигания во включенном положении | На | |
| CLUCH Sw | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Прочь |
| ТОРМОЗ Sw 1 | Педаль тормоза не нажата | На |
| Педаль тормоза нажата | Прочь | |
| DETE / CANCL ПО | Рычаг переключения в положении P | Прочь |
| Рычаг селектора в любом положении, кроме Р | На | |
| SFT Pn / N Sw | Рычаг селектора в любом положении, кроме P и N | Прочь |
| Рычаг переключения в положении P или N | На | |
| S / L-замок | Рулевое управление заблокировано | Прочь |
| Рулевое управление разблокировано | На | |
| S / L-РАЗБЛОКИРОВКА | Рулевое управление разблокировано | Прочь |
| Рулевое управление заблокировано | На | |
| РЕЛЕ S / L-F / B | Выключатель зажигания в положении OFF (ВЫКЛ) или ACC (ACC) | Прочь |
| Выключатель зажигания во включенном положении | На | |
| UNLK SEN-DR (РАЗБЛОКИРОВКА СЕН-ДР) | Дверь водителя разблокирована | Прочь |
| Дверь водителя заблокирована | На | |
| PUSH Sw-IPDM | Не нажат кнопочный выключатель зажигания (push-выключатель) | Прочь |
| Нажат кнопочный выключатель зажигания (push-выключатель) | На | |
| IGN RLY1 -f / B | Выключатель зажигания в положении OFF (ВЫКЛ) или ACC (ACC) | Прочь |
| Выключатель зажигания во включенном положении | На | |
| DETE Sw-IPDM | Рычаг переключения в положении P | Прочь |
| Рычаг селектора в любом положении, кроме Р | На | |
| SFT Pn-IPDM | Рычаг селектора в любом положении, кроме P и N | Прочь |
| Рычаг переключения в положении P или N | На | |
| SFT P-MET | Рычаг селектора в любом положении, кроме Р | Прочь |
| Рычаг переключения в положении P | На | |
| SFT N-MET | Рычаг селектора в любом положении, кроме N | Прочь |
| Рычаг переключения в положении N | На | |
| СОСТОЯНИЕ ДВИГАТЕЛЯ | Двигатель остановлен | Стоп |
| Пока двигатель глохнет | Остановка двигателя | |
| При прокрутке двигателя | Заводная рукоятка | |
| Работа двигателя | Управляемый | |
| S / L замок-IPDM | Рулевое управление заблокировано | Прочь |
| Рулевое управление разблокировано | На | |
| С / Л UNLK-IPDM | Рулевое управление разблокировано | Прочь |
| Рулевое управление заблокировано | На | |
| РЕЛЕ S / L-REQ | Выключатель зажигания в положении OFF (ВЫКЛ) или ACC (ACC) | Прочь |
| Выключатель зажигания во включенном положении | На | |
| СКОРОСТЬ Veh 1 | Во время движения | Эквивалентно показаниям спидометра |
| СКОРОСТЬ Veh 2 | Во время движения | Эквивалентно показаниям спидометра |
| ДВЕРЦА STAT-DR | Дверь водителя заблокирована | LOCK |
| Ожидание с выборочной операцией РАЗБЛОКИРОВКИ (5 секунд) | Готов | |
| Дверь водителя разблокирована | ОТКРЫТЬ | |
| ДВЕРЦА STAT-AS | Пассажирская дверь заперта | LOCK |
| Ожидание с выборочной операцией РАЗБЛОКИРОВКИ (5 секунд) | Готов | |
| Пассажирская дверь разблокирована | ОТКРЫТЬ | |
| ID OK ФЛАГ | Выключатель зажигания в положении ACC или ON | Сброс |
| Выключатель зажигания в выключенном положении | Набор | |
| PRMT ENG STRT (ПРАВ. | Запуск двигателя запрещен | Сброс |
| Допускается запуск двигателя | Набор | |
| PRMT RKE STRT | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | Сброс |
| КЛЮЧЕВОЙ Sw-СЛОТ | Ключ не вставлен в ключевой слот | Прочь |
| Ключ вставляется в ключевой паз | На | |
| RKE OPE COUN1 | Во время работы ключа | Частота срабатывания ключа |
| RKE OPE COUN2 | ПРИМЕЧАНИЕ: Товар указан, но не контролируется. | |
| ИДЕНТИФИКАТОР CONFRM ВСЕ | Идентификатор ключа, который получает ключевой слот, не соответствует ни одному идентификатору ключа, зарегистрированному в Бмв. | Тем не менее |
| Идентификатор ключа, который получает ключевой слот, соответствует любому идентификатору ключа, зарегистрированному в Бмв. | DONE | |
| ПОДТВЕРЖДЕНИЕ ID4 | Идентификатор ключа, который получает ключевой слот, не соответствует четвертому идентификатору ключа, зарегистрированному в Бмв. | Тем не менее |
| Идентификатор ключа, который получает ключевой слот, соответствует четвертому идентификатору ключа, зарегистрированному в Бмв. | DONE | |
| ПОДТВЕРЖДЕНИЕ ID3 | Идентификатор ключа, который получает ключевой слот, не соответствует третьему идентификатору ключа, зарегистрированному в Бмв. | Тем не менее |
| Идентификатор ключа, который получает ключевой слот, соответствует третьему идентификатору ключа, зарегистрированному в Бмв. | DONE | |
| ПОДТВЕРЖДЕНИЕ ID2 | Идентификатор ключа, который получает ключевой слот, не совпадает со вторым идентификатором ключа, зарегистрированным в Бмв. | Тем не менее |
| Идентификатор ключа, который получает ключевой слот, соответствует второму идентификатору ключа, зарегистрированному в Бмв. | DONE | |
| ПОДТВЕРЖДЕНИЕ ID1 | Идентификатор ключа, который получает ключевой слот, не соответствует первому идентификатору ключа, зарегистрированному в Бмв. | Тем не менее |
| Идентификатор ключа, который получает ключевой слот, соответствует первому идентификатору ключа, зарегистрированному в Бмв. | DONE | |
| Тр 4 | Идентификатор четвертого ключа не зарегистрирован в BCM | Тем не менее |
| Идентификатор четвертого ключа зарегистрирован в BCM | DONE | |
| Tp 3 | Идентификатор третьего ключа не зарегистрирован в BCM | Тем не менее |
| Идентификатор третьего ключа зарегистрирован в BCM | DONE | |
| Tp 2 | Идентификатор второго ключа не зарегистрирован в BCM | Тем не менее |
| Идентификатор второго ключа зарегистрирован в BCM | DONE | |
| Tp 1 | Идентификатор первого ключа не зарегистрирован в BCM | Тем не менее |
| Идентификатор первого ключа зарегистрирован в BCM | DONE | |
| ВОЗДУШНЫЙ ПРЕСС Fl | Выключатель зажигания ВКЛ. (Только при получении сигнала от датчика) | Давление воздуха в шине передней левой |
| Система впрыска вторичного воздуха PRESS Fr (ДАВЛЕНИЕ ВОЗДУХА В Шп) | Выключатель зажигания ВКЛ. (Только при получении сигнала от датчика) | Давление воздуха в шине передней правой |
| ДАВЛЕНИЕ ВОЗДУХА Rr | Выключатель зажигания ВКЛ. (Только при получении сигнала от датчика) | Давление воздуха в задней правой шине |
| Система впрыска вторичного воздуха PRESS Rl (ДАВЛЕНИЕ ВОЗДУХА Rl) | Выключатель зажигания ВКЛ. (Только при получении сигнала от датчика) | Давление воздуха в задней левой шине |
| Идентификатор REGST FL1 | Зарегистрирован идентификатор передатчика передней левой шины | DONE |
| Не зарегистрирован идентификатор передатчика передней левой шины | Тем не менее | |
| Идентификатор REGST FR1 | Зарегистрирован идентификатор передатчика передней правой шины | DONE |
| ID передатчика передней правой шины не зарегистрирован | Тем не менее | |
| Идентификатор REGST RR1 | Зарегистрирован идентификатор датчика задней правой шины | DONE |
| Не зарегистрирован ID датчика задней правой шины | Тем не менее | |
| Идентификатор REGST RL1 | Зарегистрирован ID датчика шины задней левой | DONE |
| Не зарегистрирован ID датчика шины задней левой | Тем не менее | |
| СИГНАЛЬНАЯ ЛАМПА | Индикатор давления в шинах выключен | Прочь |
| Индикатор давления в шинах включен | На | |
| Зуммер | Предупредительная сигнализация давления в шинах не звучит | Прочь |
| Звучит предупредительная сигнализация давления в шинах | На |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
| NOTE |
|---|
| Товар указан, но не контролируется. |
ЗНАЧЕНИЯ НА ИНСТРУМЕНТЕ ДИАГНОСТИКИ
Схема №28
Отказобезопасное управление от расшифровка кода ошибки
BCM выполняет отказоустойчивое управление при обнаружении любого расшифровка кода ошибки.
| Отображение содержимого CONSULT | Предохранительный | Аннулирование |
|---|---|---|
| B2013: ID DISCORD BCM-S / L | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2014: ЦЕПОЧКА S / L-BCM | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2190: УСИЛИТЕЛЬ АНТЕННЫ NATS | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2191: ОТЛИЧИЕ КЛЮЧА | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2192: ID DISCORD BCM-блок управления двигателем | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2193: ЦЕПОЧКА BCM-блок управления двигателем | Запрет прокрутки двигателя | Стереть расшифровка кода ошибки |
| B2557: СКОРОСТЬ ТРАНСПОРТНОГО СРЕДСТВА | Блокировка рулевого управления | При поступлении нормальных сигналов скорости ТС от привода АБС и электроагрегата (блока управления) в течение 500 мс |
| B2560: РЕЛЕ КОНТРОЛЯ ПУСКАТЕЛЯ | Запрет прокрутки двигателя | Через 500 мс после того, как следующее состояние связи сигнала CAN стало постоянным Сигнал реле управления стартером Сигнал состояния реле стартера |
| B2601: ПОЛОЖЕНИЕ СДВИГА | Блокировка рулевого управления | 500 мс после того, как следующий статус приема сигнала становится последовательным Сигнал переключения положения рычага селектора Р Сигнал диапазона Р (CAN) |
| B2602: ПОЛОЖЕНИЕ СДВИГА | Блокировка рулевого управления | Через 5 секунд после выполнения следующих условий распознавания BCM Выключатель зажигания находится в положении ON Сигнал переключателя положения рычага селектора P: Кроме положения P (напряжение аккумулятора) Скорость автомобиля: 4 км / ч (2,5 миль / ч) или более |
| B2603: СОСТОЯНИЕ СМЕЩЕНИЯ POSI | Блокировка рулевого управления | Через 500 мс после выполнения следующих условий распознавания BCM Выключатель зажигания находится во включенном положении Сигнал переключателя положения рычага селектора P: Кроме положения P (напряжение батареи) Сигнал положения рычага селектора P / N: Кроме положений P и N (0 В) |
| B2604: положение парковки/нейтрали ПО | Блокировка рулевого управления | Через 500 мс после выполнения любого из следующих условий распознавания BCM Статус 1 Переключатель зажигания находится во включенном положении Сигнал положения рычага селектора P / N: P и N положение (напряжение аккумулятора) Сигнал диапазона P или сигнал диапазона N (CAN): ВКЛ. Статус 2 Переключатель розжига находится в включенном состоянии Сигнал состояния рычага селекторного P-N положения: Кроме сигналов P, N положений (0 В) Диапазон и сигнал диапазона N(может): Выкл. |
| B2605: положение парковки/нейтрали ПО | Блокировка рулевого управления | 500 мс после выполнения любого из следующих условий распознавания BCM Переключатель зажигания находится во включенном положении Сигнал положения P / N рычага селектора IGN: Кроме положений P и N (0 В) Сигнал переключателя блокировки / положение парковки/нейтрали (CAN): OFF Статус 2 Переключатель розжига находится во ВКЛ. Положение селектора сигнала положения Р / Н: P или N положение (напряжение аккумуляторной батареи) сигнал переключателя ПНП (МОЖЕТ: |
| B2606: S / L РЕЛЕ | Запрет прокрутки двигателя | Через 500 мс после того, как следующее состояние связи сигнала CAN стало согласованным Сигнал реле блокировки рулевого управления (сигнал запроса) Сигнал переключения реле блокировки руля (сигнал состояния) |
| B2607: S / L РЕЛЕ | Запрет прокрутки двигателя | Через 500 мс после того, как следующее состояние связи сигнала CAN стало согласованным Сигнал реле блокировки рулевого управления (сигнал запроса) Сигнал переключения реле блокировки руля (сигнал состояния) |
| B2608: РЕЛЕ СТАРТЕРА | Запрет прокрутки двигателя | Через 500 мс после того, как следующий сигнал состояния связи становится последовательным Сигнал управления реле двигателя стартера Сигнал состояния реле стартера (CAN) |
| B2609: S / L СТАТУС | Блокировка прокрутки двигателя Блокировка рулевого управления | Когда следующие условия блокировки рулевого управления согласуются со статусом управления блокировкой рулевого управления BCM Статус блокировки рулевого управления № 1 статус сигнала Блокировка рулевого управления № 2 статус сигнала |
| B260A: РЕЛЕ ЗАЖИГАНИЯ | Запрет прокрутки двигателя | Через 500 мс после выполнения следующих условий выполняется сигнал управления реле IGN (IPDM E / R): Выкл. (Напряжение батареи) Сигнал включения зажигания (CAN к IPDM E / R): Выкл. (Сигнал запроса) Сигнал включения зажигания (CAN от IPDM E / R): Выкл. (Сигнал состояния) |
| B260F: СОСТОЯНИЕ ДВИГАТЕЛЯ SIG LOST | Поддерживает положение источника питания, достигнутое во время обнаружения расшифровка кода ошибки | При выполнении любого из следующих условий Питание положение меняется на ACC Receives двигатель status сигнал (CAN) |
| B2612: S / L СТАТУС | Блокировка прокрутки двигателя Блокировка рулевого управления | При выполнении любого из следующих условий нормально принимается сигнал состояния блока блокировки рулевого управления (CAN). Состояние управления блокировкой рулевого колеса BCM соответствует состоянию блокировки руля, распознанному по сигналу о состоянии блока блокировки руля (МОЖЕТ от IPDM E / R) |
| B2617: ЦЕПЬ РЕЛЕ СТАРТЕРА | Запрет прокрутки двигателя | 1 секунда после того, как управление реле двигателя стартера внутри BCM становится нормальным |
| B2618: BCM | Запрет прокрутки двигателя | 1 секунда после того, как управление реле зажигания (IPDM E / R) внутри BCM становится нормальным |
| B2619: BCM | Запрет прокрутки двигателя | Через 1 секунду после того, как выходная мощность блока блокировки рулевого управления в BCM становится нормальной |
| B261E: ТИП ТРАНСПОРТНОГО СРЕДСТВА | Запрет прокрутки двигателя | Инициализация BCM |
| B26E1: ENG STATE NO RECIV (Нет восстановления состояния двигателя) | Запрет прокрутки двигателя | При выполнении любого из следующих условий Питание положение меняется на ACC Receives двигатель status сигнал (CAN) |
| B26E9: S / L СТАТУС | Блокировка прокрутки двигателя Блокировка рулевого управления | Когда БКМ передает сигнал запроса БЛОКИРОВКА в блок блокировки рулевого управления и получает ответный сигнал БЛОКИРОВКА от блока блокировки руля, выполняются следующие условия: Условие руления № 1 - сигнал замок (0V) |
FAIL-SAFE CHART (ОТКАЗОБЕЗОПАСНАЯ КАРТА)
Таблица приоритетов инспекции расшифровки кода ошибки
Если одновременно отображается несколько расшифровка кода ошибки, выполните осмотры один за другим на основе следующей таблицы приоритетов.
| Приоритет | DTC |
|---|---|
| 1 | B2562: НИЗКОЕ НАПРЯЖЕНИЕ |
| 2 | U1000: CAN COMM цепь U1010: БЛОК УПРАВЛЕНИЯ (CAN) |
| 3 | B2190: NATS АНТЕННЫЙ УСИЛИТЕЛЬ B2191: РАЗНИЦА КЛЮЧА B2192: ID DISCORD BCM-блок управления двигателем B2193: ЦЕПОЧКА BCM-блок управления двигателем |
| 4 | XTAGXC: Xct Xx Состояние реле зажигания Xs: SCTAGG Xc Статус реле рулевого управления xxxc 30: CHAIN OF S / L-BCM XTAG2: IGNAT3: STOP лампа XTAX4: PUSH-Tn SB2557: VEHOR Xt 8 Положение переключения: B2013 B2014 B2553 B2555 B2556 B2560 B2601 B2602 B2603 B2604 B2605 B2606 B2607 B2608 B2609 B260A B260B B260C B260D B260F B2612 B2614 B2615 B2616 B2617 B2618 B2619 B261A B261E B26E1 B26E9 B26EA C1729 U0415 |
| 5 | RTAGX0: низкий давление Fr Xxxx1: низкий давление Fr Fr Xxx3: низкий давление Rl Xx4: [НЕТ ДАННЫХ] Fl C1709: [НЕТ ДАННЫХ] Fr Xxxx6: [нет ДАННЫХ] Rl Xxxx C1704 C1705 C1706 C1707 C1708 C1710 C1711 C1712 C1713 C1714 C1715 C1716 C1717 C1718 C1719 C1720 C1721 C1722 C1723 C1724 C1725 C1726 C1727 C1734 |
| 6 | B2621: ВНУТРИ АНТЕННЫ B2622: ВНУТРИ АНТЕННЫ B2623: ВНУТРИ АНТЕННЫ |
ТАБЛИЦА ПРИОРИТЕТОВ ИНСПЕКЦИИ расшифровка кода ошибки
Диагностический индекс кодов неисправностей
ПримечаниеПодробности отображения времени следующие. CRNT: Неисправность обнаружена сейчас PAST: Сбой был обнаружен в прошлом.
Счетчик IGN отображается в окне Freeze Frame Data. Для получения более подробной информации о данных кадра и счетчике IGH см. раздел " ОБЩИЙ ЭЛЕМЕНТ: ФУНКЦИЯ CONSULT-III (BCM - общий ITEM) ". (ref-314261-S16576143132009051400000)
| Дисплей CONSULT | Предохранительный | Данные стоп-кадра | Индикаторная лампа интеллектуального ключа ВКЛ. | Сигнальная лампа контроля давления в шинах включена | Ссылка |
|---|---|---|---|---|---|
| Расшифровка кода ошибки не обнаружен. Может потребоваться дальнейшее тестирование. | |||||
| U1000: ЦЕПЬ CAN COMM | U1000 CAN COMM цепь | ||||
| U1010: БЛОК УПРАВЛЕНИЯ (CAN) | U1010 БЛОК УПРАВЛЕНИЯ (CAN) | ||||
| U0415: СКОРОСТЬ ТРАНСПОРТНОГО СРЕДСТВА SIG | U0415 СКОРОСТЬ ТРАНСПОРТНОГО СРЕДСТВА SIG | ||||
| B2013: ID DISCORD BCM-S / L | X | X | B2013 ID DISCORD, IMMU-STRG | ||
| B2014: ЦЕПОЧКА S / L-BCM | X | X | B2014 ЦЕПЬ STRG-IMMU | ||
| B2190: УСИЛИТЕЛЬ АНТЕННЫ NATS | X | B2190 УСИЛИТЕЛЬ АНТЕННЫ НАТ | |||
| B2191: ОТЛИЧИЕ КЛЮЧА | X | B2191 РАЗНОСТЬ КЛЮЧЕЙ | |||
| B2192: ID DISCORD BCM-блок управления двигателем | X | B2192 ID DISCORD, IMMU-блок управления двигателем | |||
| B2193: ЦЕПОЧКА BCM-блок управления двигателем | X | B2193 ЦЕПЬ блок управления двигателем-IMMU | |||
| B2553: РЕЛЕ ЗАЖИГАНИЯ | X | B2553 РЕЛЕ ЗАЖИГАНИЯ | |||
| B2555: СТОП-СИГНАЛ | X | B2555 СТОП-СИГНАЛ | |||
| B2556: PUSH-Btn IGN Sw | X | X | B2556 КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ | ||
| B2557: СКОРОСТЬ ТРАНСПОРТНОГО СРЕДСТВА | X | X | X | B2557 СКОРОСТЬ ТРАНСПОРТНОГО СРЕДСТВА | |
| B2560: РЕЛЕ КОНТРОЛЯ ПУСКАТЕЛЯ | X | X | X | B2560 РЕЛЕ УПРАВЛЕНИЯ СТАРТЕРОМ | |
| B2562: НИЗКОЕ НАПРЯЖЕНИЕ | X | B2562 НИЗКОЕ НАПРЯЖЕНИЕ | |||
| B2601: ПОЛОЖЕНИЕ СДВИГА | X | X | X | B2601 ПОЛОЖЕНИЕ СДВИГА | |
| B2602: ПОЛОЖЕНИЕ СДВИГА | X | X | X | B2602 ПОЛОЖЕНИЕ СДВИГА | |
| B2603: СОСТОЯНИЕ СМЕЩЕНИЯ POSI | X | X | X | B2603 СОСТОЯНИЕ ПОЛОЖЕНИЯ СДВИГА | |
| B2604: положение парковки/нейтрали ПО | X | X | X | B2604 ПЕРЕКЛЮЧАТЕЛЬ положение парковки/нейтрали | |
| B2605: положение парковки/нейтрали ПО | X | X | X | B2605 ПЕРЕКЛЮЧАТЕЛЬ положение парковки/нейтрали | |
| B2606: S / L РЕЛЕ | X | X | X | B2606 РЕЛЕ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | |
| B2607: S / L РЕЛЕ | X | X | X | B2607 РЕЛЕ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | |
| B2608: РЕЛЕ СТАРТЕРА | X | X | X | B2608 ПУСКОВОЕ РЕЛЕ | |
| B2609: S / L СТАТУС | X | X | X | " B2609 рулевое управление STATUS " (Состояние рулевого управления) (ref-314242-S22568594132009051400000) | |
| B260A: РЕЛЕ ЗАЖИГАНИЯ | X | X | X | B260A РЕЛЕ ЗАЖИГАНИЯ | |
| B260B: БЛОК БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | X | X | B260B БЛОК БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | ||
| B260C: БЛОК БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | X | X | B260C БЛОК БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | ||
| B260D: БЛОК БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | X | X | B260D БЛОК БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ | ||
| B260F: СОСТОЯНИЕ ДВИГАТЕЛЯ SIG LOST | X | X | X | " B260F двигатель STATUS " (Состояние двигателя) (ref-314242-S41132425862009051400000) | |
| B2612: S / L СТАТУС | X | X | X | " B2612 рулевое управление STATUS " (Состояние рулевого управления) (ref-314242-S26754656322009051400000) | |
| B2614: ЦИРКУЛЯЦИЯ РЕЛЕ ACC | X | X | B2614 РЕЛЕ ACC | ||
| B2615: ЦИРКУЛЯЦИЯ РЕЛЕ ВОЗДУХОДУВКИ | X | X | B2615 ЦЕПЬ РЕЛЕ ВОЗДУХОДУВКИ | ||
| B2616: ЦИРКУЛЯЦИЯ РЕЛЕ IGN | X | X | B2616 ЦЕПЬ РЕЛЕ ЗАЖИГАНИЯ | ||
| B2617: ЦЕПЬ РЕЛЕ СТАРТЕРА | X | X | X | B2617 ЦЕПЬ РЕЛЕ СТАРТЕРА | |
| B2618: BCM | X | X | X | B2618 BCM | |
| B2619: BCM | X | X | X | B2619 BCM | |
| B261A: PUSH-Btn IGN Sw | X | X | B261A КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ | ||
| B261E: ТИП ТРАНСПОРТНОГО СРЕДСТВА | X | X | X (Включить на 15 секунд) | B261E ТИП ТРАНСПОРТНОГО СРЕДСТВА | |
| B2621: ВНУТРЕННЯЯ АНТЕННА | X | B2621 ВНУТРЕННЯЯ КЛАВИШНАЯ АНТЕННА 1 | |||
| B2622: ВНУТРЕННЯЯ АНТЕННА | X | B2622 ВНУТРЕННЯЯ КЛАВИШНАЯ АНТЕННА 2 | |||
| B2623: ВНУТРЕННЯЯ АНТЕННА | X | B2623 ВНУТРЕННЯЯ КЛЮЧЕВАЯ АНТЕННА 3 | |||
| B26E1: СОСТОЯНИЕ ДВИГ НЕТ РЕЗ | X | X | X | B26E1 ОТСУТСТВИЕ ПРИЕМА СИГНАЛА О СОСТОЯНИИ ДВИГАТЕЛЯ | |
| B26E9: S / L СТАТУС | X | X | X (Включить на 15 секунд) | " B26E9 рулевое управление STATUS " (Состояние рулевого управления) (ref-314242-S08156556682009051400000) | |
| B26EA: РЕГИСТРАЦИЯ КЛЮЧА | X | X (Включить на 15 секунд) | B26EA РЕГИСТРАЦИЯ КЛЮЧА | ||
| C1704: НИЗКОНАПОРНЫЙ Fl | X | " C1704, C1705, xtaгx2, xтагx3 НИЗКОЕ ДАВЛЕНИЕ В ШИНЕ " C1706 C1707 (ref-314217-S36988346902009051400000) | |||
| C1705: НИЗКОЕ ДАВЛЕНИЕ Fr | X | ||||
| C1706: НИЗКОЕ ДАВЛЕНИЕ Rr | X | ||||
| C1707: Рл НИЗКОГО ДАВЛЕНИЯ | X | ||||
| C1708: [NO DATA] Fl (Нет данных) | X | " ПЕРЕДАТЧИК C1708, C1709, xтагx2, xtагx3 " C1710 C1711 (ref-314217-S27369333612009051400000) | |||
| C1709: [NO DATA] (нет данных) Fr | X | ||||
| C1710: [NO DATA] Rr (Нет данных) | X | ||||
| C1711: [NO DATA] Rl (Нет данных) | X | ||||
| C1712: [ОШИБКА КОНТРОЛЬНОЙ СУММЫ] Fl | X | " ПЕРЕДАТЧИК C1712, C1713, xтагx2, xtагx3 " C1714 C1715 (ref-314217-S18411881742009051400000) | |||
| C1713: [ОШИБКА КОНТРОЛЬНОЙ СУММЫ] Fr | X | ||||
| C1714: [ОШИБКА КОНТРОЛЬНОЙ СУММЫ] Rr | X | ||||
| C1715: [ОШИБКА КОНТРОЛЬНОЙ СУММЫ] Rl | X | ||||
| C1716: [PRESSDATA ERR] Fl | X | " ПЕРЕДАТЧИК C1716, C1717, xтагx2, xtагx3 " C1718 C1719 (ref-314217-S21113737612009051400000) | |||
| C1717: [PRESSDATA ERR] Fr | X | ||||
| C1718: [PRESSDATA ERR] Rr | X | ||||
| C1719: [PRESSDATA ERR] Rl | X | ||||
| C1720: [CODE ERR] Fl | X | " ПЕРЕДАТЧИК C1720, C1721, xтагx2, xtагx3 " C1722 C1723 (ref-314217-S03448498092009051400000) | |||
| C1721: [CODE ERR] Fr | X | ||||
| C1722: [CODE ERR] Rr | X | ||||
| C1723: [CODE ERR] Rl | X | ||||
| C1724: [BATT VOLT низкий] Fl | X | " ПЕРЕДАТЧИК C1724, C1725, xтагx2, xtагx3 " C1726 C1727 (ref-314217-S16398825632009051400000) | |||
| C1725: [BATT VOLT низкий] Fr | X | ||||
| C1726: [BATT VOLT низкий] Rr | X | ||||
| C1727: [BATT VOLT низкий] Rl | X | ||||
| C1729: ОШИБКА SIG СКОРОСТИ Vhcl | X | C1729 СИГНАЛ СКОРОСТИ ТРАНСПОРТНОГО СРЕДСТВА | |||
| C1734: БЛОК УПРАВЛЕНИЯ | X | C1734 BCM |
ДАННЫЕ СТОП-КАДРА.
| Элемент монитора | Состояние | Значение / Статус | |
|---|---|---|---|
| ИЗМЕРИТЕЛЬ СКОРОСТИ [км / ч] | Выключатель зажигания ВКЛ. | Во время движения | Эквивалентно показаниям спидометра ПРИМЕЧАНИЕ: 655.35 отображается при получении сигнала неисправности |
| СКОРОСТЬ НА ВЫХОДЕ [км / ч] | Выключатель зажигания ВКЛ. | Во время движения | Эквивалентно показаниям спидометра ПРИМЕЧАНИЕ: 655.35 отображается при получении сигнала неисправности |
| ODO Выход [км / ч или миль / ч] | Выключатель зажигания ВКЛ. | Эквивалентно показанию одометра в комбинированном счетчике | |
| ТАХОМЕТР [об / мин] | Выключатель зажигания ВКЛ. | Во время движения | Эквивалентно показанию тахометра ПРИМЕЧАНИЕ: 8191.875 отображается при получении сигнала неисправности |
| СЧЕТЧИК ТОПЛИВА [лит] | Выключатель зажигания ВКЛ. | Значения в соответствии с уровнем топлива | |
| W ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ [° C] | Выключатель зажигания ВКЛ. | Значения в соответствии с температурой охлаждающей жидкости двигателя ПРИМЕЧАНИЕ: 215 отображается при вводе сигнала неисправности | |
| АБС W / L | Выключатель зажигания ВКЛ. | Горит сигнальная лампа АБС | На |
| Сигнальная лампа АБС выключена | Прочь | ||
| VDC / TCS IND | Выключатель зажигания ВКЛ. | Индикаторная лампа VDC OFF ВКЛ. | На |
| Индикаторная лампа VDC OFF ВЫКЛ | Прочь | ||
| ПРОСКАЛЬЗЫВАНИЕ IND | Выключатель зажигания ВКЛ. | Индикатор SLIP (проскальзывание) включен | На |
| Индикаторная лампа SLIP выключена | Прочь | ||
| Тормоз W / L (ТОРМОЗ В-Л) | Выключатель зажигания ВКЛ. | Сигнальная лампа тормоза включена | На |
| Сигнальная лампа тормоза выключена | Прочь | ||
| ДВЕРЬ W / L | Выключатель зажигания ВКЛ. | Лампа сигнализации двери ВКЛ. | На |
| Сигнальная лампа двери выключена | Прочь | ||
| HI-BEAM IND (ВНУТР. | Выключатель зажигания ВКЛ. | Сигнальная лампа дальнего света включена | На |
| Лампа-индикатор дальнего света выключена | Прочь | ||
| TURN IND | Выключатель зажигания ВКЛ. | Горит сигнальная лампа включения | На |
| Сигнальная лампа включения выключена | Прочь | ||
| Фонарь IND (ИНДИКАТОР) | Выключатель зажигания ВКЛ. | Индикаторная лампа хвостовой лампы включена | На |
| Индикаторная лампа хвостовой лампы выключена | Прочь | ||
| Масло W / L | Выключатель зажигания ВКЛ. | Горит сигнальная лампа давления масла | На |
| Лампа сигнализации давления масла не горит | Прочь | ||
| MIL | Выключатель зажигания ВКЛ. | Индикаторная лампа неисправности включена | На |
| Лампа индикатора неисправности выключена | Прочь | ||
| CRUISE IND (КРЕЙСЕРСКИЙ ИНД.) | Выключатель зажигания ВКЛ. | Контрольная лампа крейсерского режима включена | На |
| Индикаторная лампа крейсерского режима выключена | Прочь | ||
| НД ОТКЛ ИНД | Выключатель зажигания ВКЛ. | Индикаторная лампа Od OFF включена | На |
| Индикаторная лампа Od OFF выключена | Прочь | ||
| 4WD Вт / л | Выключатель зажигания ВКЛ. | Сигнальная лампа AWD включена | На |
| Сигнальная лампа AWD выключена | Прочь | ||
| 4WD замок IND (ВХОД ЗАМКА) | Выключатель зажигания ВКЛ. | Сигнальная лампа AWD замок включена | На |
| Сигнальная лампа AWD замок выключена | Прочь | ||
| ТОПЛИВО W / L | Выключатель зажигания ВКЛ. | Горит сигнальная лампа низкого расхода топлива | На |
| Сигнальная лампа низкого уровня топлива выключена | Прочь | ||
| ШАЙБА W / L | Выключатель зажигания ВКЛ. | Отображается предупреждение о шайбе | На |
| Предупреждение о шайбе не отображается | Прочь | ||
| ДАВЛЕНИЕ ВОЗДУХА W / L | Выключатель зажигания ВКЛ. | Лампа низкого давления в шинах включена | На |
| Лампа низкого давления в шинах выключена | Прочь | ||
| КЛЮЧ Г / Г W / L | Выключатель зажигания ВКЛ. | Горит предупредительная лампа ключ (зеленый / желтый) | На |
| Сигнальная лампа ключ (зеленый / желтый) выключена | Прочь | ||
| LCD | Выключатель зажигания ВКЛ. | Отображение информации о запуске двигателя | B " p I |
| Выключатель зажигания ACC | Отображение информации о запуске двигателя | B " p N | |
| Выключатель зажигания замок | Отображение предупреждения по идентификатору ключа | ID Ng | |
| Выключатель зажигания замок | Отображение информации о блокировке рулевого управления | РОТАТ | |
| Выключатель зажигания замок | Индикация предупреждения о положении P | SFT P | |
| Выключатель зажигания замок | Отображение информации о вставке интеллектуального ключа | INSRT | |
| Выключатель зажигания замок | Интеллектуальный ключ с дисплеем предупреждения о низком заряде батареи | BATT | |
| Выключатель зажигания ВКЛ. | Убрать дисплей с предупреждением | NO Ky | |
| Выключатель зажигания замок | Экран предупреждения о клавишах | OUTKY | |
| Выключатель зажигания ВКЛ. | Дисплей предупреждения ACC интегрированный дисплей предупреждения блока | Lk Wn | |
| Переключение IND (смещение инд.) | Выключатель зажигания ВКЛ. | Индикатор положения переключения P | P |
| Индикатор положения переключения передач R дисплей | R | ||
| Индикатор положения переключения N | N | ||
| Индикатор положения переключения передач D дисплей | D | ||
| Индикатор положения переключения на дисплее L | L | ||
| O / D OFF Sw (ОТКЛЮЧЕНИЕ ПО) | Выключатель зажигания ВКЛ. | Выключатель O / D OFF ВКЛ. | На |
| Выключатель O / D OFF ВЫКЛ. | Прочь | ||
| ПО M диапазон | Выключатель зажигания ВКЛ. | Ручной режим | На |
| Кроме вышеперечисленных | Прочь | ||
| ДИАПАЗОН Nm Sw | Выключатель зажигания ВКЛ. | Ручной режим | Прочь |
| Кроме вышеперечисленных | На | ||
| ПРИ SFT UP Sw | Выключатель зажигания ВКЛ. | Положение рычага переключения (+) | На |
| Кроме вышеперечисленных | Прочь | ||
| ПРИ SFT DWN Sw | Выключатель зажигания ВКЛ. | Положение рычага переключения (-) | На |
| Кроме вышеперечисленных | Прочь | ||
| ST SFT UP Sw | Выключатель зажигания ВКЛ. | ПРИМЕЧАНИЕ: Этот элемент отображается, но не может контролироваться. | Прочь |
| ST SFT DWN Sw | Выключатель зажигания ВКЛ. | ПРИМЕЧАНИЕ: Этот элемент отображается, но не может контролироваться. | Прочь |
| ПО ПКБ | Выключатель зажигания ВКЛ. | Выключатель стояночного тормоза включен | На |
| Выключатель стояночного тормоза выключен | Прочь | ||
| ПРЯЖКА Sw | Выключатель зажигания ВКЛ. | Ремень безопасности не пристегнут | На |
| Пристегнутый ремень безопасности | Прочь | ||
| ТОРМОЗНОЕ МАСЛО Sw | Выключатель зажигания ВКЛ. | Выключатель уровня тормозной жидкости включен | На |
| Выключатель уровня тормозной жидкости OFF | Прочь | ||
| РАССТОЯНИЕ [км] | Выключатель зажигания ВКЛ. | Возможное расстояние движения, рассчитанное комбинированным измерителем | |
| ЭЛЕКТРОПИТАНИЕ AMB | Выключатель зажигания ВКЛ. | Передает сигнал питания датчика окружающей среды | На |
| Кроме вышеперечисленных | Прочь | ||
| ПО РЕЖИМА А | Выключатель зажигания ВКЛ. | При нажатии | На |
| Кроме вышеперечисленных | Прочь | ||
| ПРОГРАММНЫЙ РЕЖИМ Б | Выключатель зажигания ВКЛ. | При нажатии | На |
| Кроме вышеперечисленных | Прочь | ||
| ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА [° C] или [° F] | Выключатель зажигания ВКЛ. | Эквивалентно температуре окружающей среды ПРИМЕЧАНИЕ: Это может не совпадать с указанным значением на информационном дисплее. | |
| Топливо низкий SIG | Выключатель зажигания ВКЛ. | Отображается предупреждение о низком уровне топлива | На |
| Предупреждение о низком уровне топлива не отображается | Прочь | ||
| Зуммер | Выключатель зажигания ВКЛ. | Зуммер включен | На |
| Зуммер выключен | Прочь | ||
| ПРИМЕЧАНИЕ: Некоторые предметы не доступны в соответствии со спецификацией автомобиля. | |||
| NOTE |
|---|
| 655.35 отображается при получении сигнала о неисправности |
| NOTE |
|---|
| 655.35 отображается при получении сигнала о неисправности |
| NOTE |
|---|
| 8191.875 отображается при получении сигнала о неисправности |
| NOTE |
|---|
| 215 отображается при вводе сигнала неисправности |
| NOTE |
|---|
| Этот элемент отображается, но не может отслеживаться. |
| NOTE |
|---|
| Этот элемент отображается, но не может отслеживаться. |
| NOTE |
|---|
| Это может не совпадать с указанным значением на информационном дисплее. |
| NOTE |
|---|
| Некоторые позиции недоступны в соответствии со спецификацией транспортного средства. |
ЗНАЧЕНИЯ НА ИНСТРУМЕНТЕ ДИАГНОСТИКИ
Схема №29
| Отображение содержимого CONSULT-III | Диагностический элемент обнаруживается, когда... | См. |
|---|---|---|
| ЦЕПЬ CAN COMM [U1000] | Когда комбинационный измеритель не передает или не принимает сигнал связи CAN в течение 2 секунд или более. | " " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-314244-S14049225752009051400000) |
| БЛОК УПРАВЛЕНИЯ (CAN) [U1010] | При обнаружении ошибки во время первоначальной диагностики контроллера CAN комбинированного измерителя. | " " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-314244-S34796565942009051400000) |
| СКОРОСТЬ ТРАНСПОРТНОГО СРЕДСТВА [B2205] | Сигнал о ненормальной скорости автомобиля вводится с исполнительного механизма АБС и электрического блока (блока управления) в течение 2 секунд и более. | " " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-314244-S09549537692009051400000) |
| ЧАСТОТА ВРАЩЕНИЯ ДВИГАТЕЛЯ [B2267] | Если блок управления двигателем непрерывно передает сигналы о ненормальной частоте вращения двигателя в течение 2 секунд или более. | " " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-314244-S17784529192009051400000) |
| ТЕМПЕРАТУРА ВОДЫ [B2268] | Если блок управления двигателем непрерывно передает сигналы аномальной температуры охлаждающей жидкости двигателя в течение 60 секунд или более. | " " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-314244-S03234686192009051400000) |
Диагностический индекс кодов неисправностей
Таблица симптомов
| Внимание | Выполните самодиагностику с CONSULT-III перед диагностикой симптомов. Выполните диагностику неисправностей, если обнаружен какой-либо расшифровка кода ошибки. |
|---|
| Признак | Возможная причина | Пункт проверки |
|---|---|---|
| Все следующие лампы не включены. Карта лампа персональная лампа камера багажа лампа шаг лампа тщеславие зеркало лампа | Жгут между БКМ и каждой внутренней комнатной лампой БКМ | Схема питания лампы внутреннего помещения См. раздел " СХЕМА ПИТАНИЯ ЛАМПЫ ВНУТРЕННЕГО ПОМЕЩЕНИЯ ". (ref-314261-S28130532132009051400000) |
| Внутренняя комнатная лампа не включается, несмотря на то что дверь открыта. (Она включается при включении внутренней комнатной лампы.) Внутренний комнатный фонарь не выключается, даже если дверь закрыта. | Жгут между BCM и каждым дверным переключателем Жгут между BCM и каждой лампой внутреннего помещения BCM | Цепь дверного выключателя См. раздел " ВЫКЛЮЧАТЕЛЬ ДВЕРИ ". (ref-314230-S13866319702009051400000) |
| Схема управления лампами для внутренних помещений Обратитесь к разделу " СХЕМА УПРАВЛЕНИЯ ЛАМПАМИ ДЛЯ ВНУТРЕННИХ ПОМЕЩЕНИЙ ". (ref-314261-S35920134002009051400000) | ||
| Таймер внутренней лампы в помещении не активируется. (Он включается / выключается, когда дверь открывается / закрывается.) | Проверьте настройку внутренней лампы в помещении. Обратитесь к разделу " INT лампа: CONSULT-III FUNCTION (BCM - INТ ЛАМПА) ". (ref-314261-S28505927272009051400000) | |
| Не включены шаговые лампы (со стороны водителя и пассажира). (Включена лампа карты и персональная лампа.) | Жгут между BCM и каждой шаговой лампой BCM | Цепь шаговой лампы См. раздел " ЦЕПЬ ШАГОВОЙ ЛАМПЫ ". (ref-314261-S04008242942009051400000) |
| Шаговые лампы (со стороны водителя и пассажира) не выключаются. (Лампа карты и персональная лампа выключены.) | ||
| Не загорается подсветка кнопочного выключателя зажигания. | Жгут между BCM и кнопочным выключателем зажигания BCM | Схема подсвета кнопочного выключателя зажигания См. раздел " СХЕМА ПОДСВЕТКИ КНОПОЧНОГО ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ ". (ref-314261-S23242601112009051400000) |
| Внутренняя комнатная лампа аккумуляторной экономии не активируется. | Проверьте настройку экономии заряда батареи внутренней лампы в помещении. См. раздел " активно проверка " (активное испытание). (ref-314261-S42540263392009051400000) |
ТАБЛИЦА СИМПТОМОВ ПРОБЛЕМЫ
