Бортовая диагностика (аудио): Обзор Honda CR-V III рестайлинг

Мультимедиа 53 иллюстрации ~2 мин чтения

Процедура идентификации поставщика

ПримечаниеПоставщик может варьироваться в зависимости от модуля. При обращении к поставщику (сервисному центру) для ремонта или замены, определите поставщика и заполните форму заказа на ремонт аудио со следующими процедурами.

Идентификация с помощью этикетки или надписей

  1. Снимите аудиоблок.
  2. Проверьте поставщика, обратившись к этикетке, прикрепленной к каждому устройству.
Схема №1
Схема №2
Схема №3
  1. Включите режим тестирования бортовой диагностики.
  2. Идентифицируйте коды устройства и поставщика, обратившись к ЖК-дисплею. ПРИМЕЧАНИЕ: Если расшифровка кода ошибки не хранится, коды отображаться не будут.
Схема №4
Схема №5
  1. Включите режим тестирования бортовой диагностики.
  2. При нажатии кнопки Питание одновременно нажмите кнопку AUDIO CONT на 2 с или более. ВНИМАНИЕ: Перед очисткой памяти обязательно введите все коды неисправностей, отображаемые в режиме тестирования бортовой диагностики, в форму заказа на ремонт аудио.
  3. Чтобы остановить режим тестирования бортовой диагностики, поверните переключатель зажигания в положение замок (ЗАМОК).
Схема №6
DTCОписание
расшифровка кода ошибки 09: ER22 БАЗОВЫЙ БЛОК (ПЕРИФЕРИЙНАЯ СХЕМА ДЛЯ ТЮНЕРА)
расшифровка кода ошибки 09: ER20 СХЕМА ПИТАНИЯ ОСНОВАНИЯ БЛОКА
расшифровка кода ошибки 00: ER10 ЛИНИЯ СВЯЗИ КАССЕТНАЯ ДЕКА - БАЗОВЫЙ БЛОК.
расшифровка кода ошибки 03: ER10 ЛИНИЯ СВЯЗИ CD-ПЛЕЕР - БАЗОВЫЙ БЛОК.
расшифровка кода ошибки 06: ER10 УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ (ВЕРХНИЙ МОДУЛЬ) - ЛИНИЯ СВЯЗИ БАЗОВОГО БЛОКА
расшифровка кода ошибки 07: ER10 Md PLAYER - ЛИНИЯ СВЯЗИ БАЗОВОГО БЛОКА.
расшифровка кода ошибки 03: ER01 ПРОИГРЫВАТЕЛЬ КОМПАКТ-ДИСКОВ
расшифровка кода ошибки 03: ER02 ПРОИГРЫВАТЕЛЬ КОМПАКТ-ДИСКОВ
расшифровка кода ошибки 03: ER07 ПРОИГРЫВАТЕЛЬ КОМПАКТ-ДИСКОВ
расшифровка кода ошибки 00: ER01 КАССЕТНАЯ ДЕКА
расшифровка кода ошибки 00: ER03 КАССЕТНАЯ ДЕКА
расшифровка кода ошибки 00: ER04 КАССЕТНАЯ ЛЕНТА.
расшифровка кода ошибки 06: ER01 УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ (ВЕРХНИЙ МОДУЛЬ)
расшифровка кода ошибки 06: ER02 УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ (ВЕРХНИЙ МОДУЛЬ)
расшифровка кода ошибки 06: ER07 УСТРОЙСТВО СМЕНЫ КОМПАКТ-ДИСКОВ (ВЕРХНИЙ МОДУЛЬ)
расшифровка кода ошибки 07: ER01 Md PLAYER
расшифровка кода ошибки 07: ER02 Md PLAYER
расшифровка кода ошибки 07: ER07 Md PLAYER
расшифровка кода ошибки 07: ER08 MD
расшифровка кода ошибки 10: ER01 MP3 СООТВЕТСТВУЮЩИЙ ПРОИГРЫВАТЕЛЬ КОМПАКТ-ДИСКОВ
расшифровка кода ошибки 10: ER02 MP3 СООТВЕТСТВУЮЩИЙ ПРОИГРЫВАТЕЛЬ КОМПАКТ-ДИСКОВ

ПЕРЕЧЕНЬ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки)

Схема №7
Схема №8
Схема №9
Схема №10
Схема №11
Схема №12
Схема №13
Схема №14
Схема №15

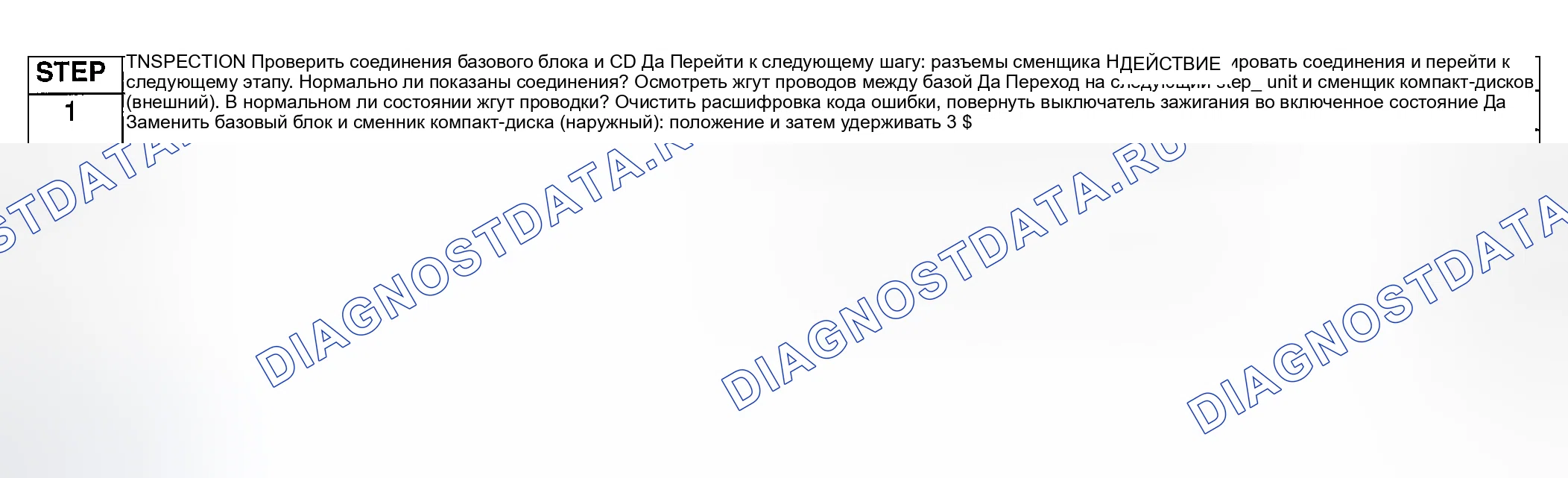

Схема №16
Схема №17
Схема №18
Схема №19

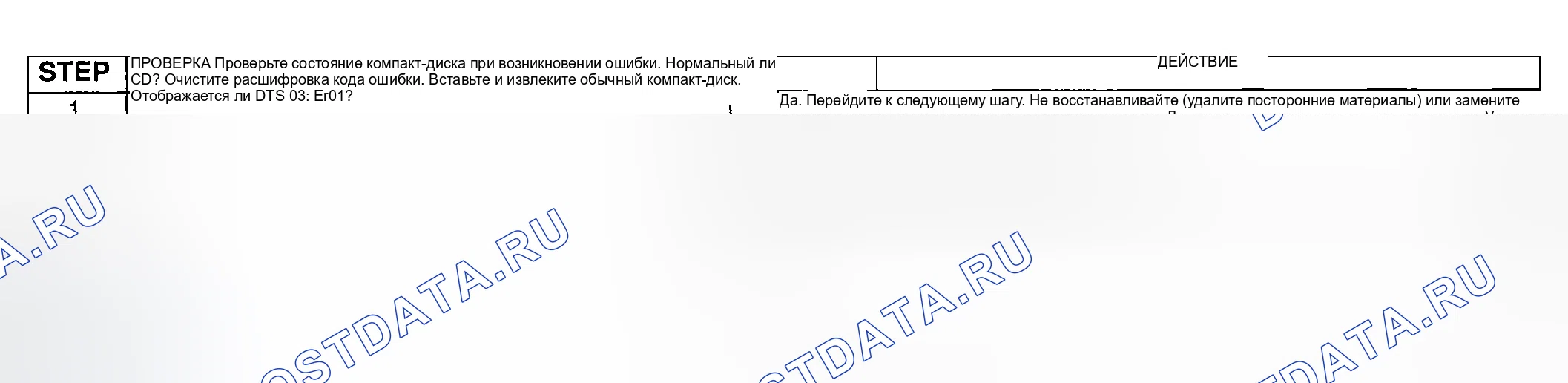

Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
Схема №48
Схема №49
Схема №50
  1. При включенном питании аудиосистемы нажмите кнопку Питание и одновременно в течение приблизительно 1 с нажимайте кнопку SEEK (верхнюю).
  2. Проверьте в соответствии со следующей таблицей:
  3. Выключите аудиосистему или переключатель зажигания в положение замок (блокировка), чтобы остановить функцию помощи при диагностике.
Схема №51
  1. При включенном питании звука нажмите кнопку Питание (питание) и одновременно нажмите кнопку CLOCK (часы) приблизительно на 1 с.
  2. Проверьте в соответствии со следующей таблицей:
  3. Выключите аудиосистему или переключатель зажигания в положение замок (блокировка), чтобы остановить функцию помощи при диагностике.
Схема №52
  1. При включенном питании звука нажмите кнопку Питание (питание) и одновременно нажмите кнопку AUTO-M приблизительно на 1 с.
  2. Проверьте в соответствии со следующей таблицей:
  3. Выключите аудиосистему или переключатель зажигания в положение замок (блокировка), чтобы остановить функцию помощи при диагностике.
Схема №53
  1. При включенном питании звука нажмите кнопку Питание (питание) и одновременно в течение приблизительно 1 с нажмите кнопку PRESET 2 (установка 2).
  2. Проверяйте в соответствии со следующей таблицей: ВНИМАНИЕ! Даже если система работает нормально, прием радиосигналов может быть затруднен в зависимости от места проверки системы (внутри помещения / на открытом воздухе или условий на месте). Перед проверкой системы убедитесь, что радиоприем адекватный. При проверке выберите полосу частот (радиостанцию) с лучшим приемом.
  3. Выключите аудиосистему или переключатель зажигания в положение замок (блокировка), чтобы остановить функцию помощи при диагностике.
