Тест остановки поиска — часть 1 Honda Civic IX

Поиск и устранение неисправностей аудиосистемы: Диагностика 100 иллюстраций ~39 мин чтения

Тест остановки поиска

Выполнить этот тест, чтобы проверить работу аудио-навигационного блока или приема AM и FM аудиоблока. Прежде чем продолжить этот тест, обратитесь к устранению симптомов.

  1. Звук аудиосистемы слаб или искажен (нормальное отображение)
  2. Звук не слышен из динамиков (дисплей в нормальном состоянии) (с навигацией и Premium Audio)
  3. Звук из динамиков не слышен (дисплей в норме) (с навигацией без Premium Audio)
  4. Звук из динамиков не слышен (дисплей нормальный) (с Premium Audio без навигации)
  5. Звук из динамиков не слышен (дисплей в нормальном состоянии) (без навигации и многоинформационного дисплея)

ПримечаниеОттенок окна Aftermarket, устройства для восстановления после кражи и другие аксессуары Aftermarket могут уменьшить прием радиосигналов. Изменения в облачности и других условиях атмосферы повлияют на способность аудио-навигационного блока или аудио-блока принимать радиосигналы.

  1. Парковать автомобиль клиента на открытой площадке вдали от зданий или других препятствий.
  2. Припарковать известное хорошее транспортное средство (тот же год, модель и уровень отделки) рядом с автомобилем клиента, обращенным в том же направлении.
  3. Запустить двигатель в автомобиле клиента, и включить радио.
  4. Установить FM-приемник на 87,7 МГц.
  5. Нажать кнопку Seek + и записать первую станцию, на которой фиксируется аудио-навигационный блок или аудио-блок.
  6. Повторно нажать кнопку Seek + и записать каждую станцию, на которую блокируется аудио-навигационный блок или аудио-блок, до тех пор, пока станция, записанная на этапе 5, не будет достигнута снова.
  7. Установить АМ-приемник на 530 кГц.
  8. Нажать кнопку Seek + и записать первую станцию, на которую блокируется аудио-навигационный блок или аудио-блок.
  9. Повторно нажать кнопку Seek + и записать каждую станцию, на которую блокируется аудио-навигационный блок или аудио-блок, до тех пор, пока станция, записанная на этапе 8, не будет достигнута снова.
  10. Повернуть выключатель зажигания в положение замок (ЗАМОК) (0).
  11. Запустить двигатель в заведомо исправном транспортном средстве, а затем выполнить шаги с 4 по 10 на заведомо исправном транспортном средстве.
  12. Сравнить количество станций, полученных в шагах 6 и 9 в транспортном средстве клиента, с количеством станций, полученных в заведомо исправном транспортном средстве. Если количество принятых станций одинаково или находится в пределах 10%, работа аудио-навигационного блока или тюнера аудио-блока в порядке. Проблема может заключаться в атмосферных условиях, многолучевых помехах или других препятствиях для радиосигнала. Если транспортное средство клиента получает меньше станций, по крайней мере, на 10%, перейдите к " ПЛОХОЙ AM ИЛИ FM РАДИОПРИЕМ ". (ref-614115-S31596056152014050700000)(ref-614115-S40804407092014050700000)
Схема №675

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Метки диска не должны использоваться в аудиоблоке. Они могут заклинить и повредить механизм проигрывателя. Проверить разъемы на предмет плохого соединения или ослабления клемм. (ref-614103-S38470917552014050700000)

  1. Верификация проблемы: 1. ВКЛЮЧИТЬ выключатель аудио зажигания (II). 2. Проверить, правильно ли выталкивает диск без привязки, нажав кнопку EJECT Панель. Нормально ли выталкивает диск и ПРЕРЫВИСТЫЙ отказ, система в это время в ПОРЯДКЕ. НЕТ: Отказ продублирован, но диск можно вытолкнуть, переходите к шагу 2. НЕТ: " ЗАМЕНИТЬ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Заменить звуковой БЛОК БЕЗ УСТАНОВКИ. (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  2. Проверка аудиоблока: 1. Вставить другой диск. Нормально ли извлекается диск? ДА: Неисправен оригинальный диск. НЕТ: " ЗАМЕНИТЬ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С АУДИО ПРЕМИУМ) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ АУДИО ПРЕМИУМ) " или " СНЯТИЕ И И УСТАНОВКА АУДИАУДИОБЛОБЛОКА " (БЕЗ ПАНЕЛИ БЕЗ АУДИО ПРЕМИУМ). (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №676

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРА АВТОМОБИЛЯ ". Метки диска не должны использоваться в аудиоустройстве. Они могут заклинить и повредить механизм проигрывателя. Убедиться, что диск совместим с системой (для получения дополнительной информации см. Руководство владельца). Проверить разъемы на наличие плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Попробуйте загрузить диск. Диск загружается? ДА: прерывистый сбой, система в порядке в это время. Если диск загружается нормально, но не будет воспроизводиться, перейдите к " AUDIO дисковые тормоза DOES NOT PLAY поиск неисправностей ". НЕТ: Сбой дублирован, перейдите к шагу 2. (ref-614115-S07319102052014050700000)
  2. Проверка аудиоблока: 1. Вставить другой диск. Загружается ли диск? ДА: Оригинальный диск неисправен. НЕТ: " ЗАМЕНИТЬ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИУМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛИ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИУМ АУДИО) " или " СНЯТИЕ И И УСТАНОВКА АУДИОБЛОКА (БЕЗ ПАНЕЛИ ПРЕМИУМ). (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №677

Требуются специальные инструменты

Диагностический компакт-диск 07AAZ-SDBA100

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Метки диска не должны использоваться в аудио-навигационном блоке или аудио-блоке. Они могут заклинить и повредить механизм проигрывателя. Убедиться, что диск совместим с системой (для получения дополнительной информации см. Руководство владельца). Проверить разъемы на наличие плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Вставить диск, чтобы увидеть, можно ли продублировать симптом. Диск воспроизводится? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка аудиоблока: 1. Вставить аудио диагностический компакт-диск (T / N: 07AAZ-SDBA100) в аудио-навигационный блок или аудиоблок. Воспроизводится ли диск? ДА: Оригинальный диск неисправен, или имеет нечитаемый формат. НЕТ: " ЗАМЕНИТЬ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Заменить аудиоблок. См. " УСТАНОВКА АУДИОБЛОКА И УСТАНОВКА (С АУДИО ПРЕМИУМ) ". (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №678

Требуются специальные инструменты

  1. Диагностический компакт-диск 07AAZ-SDBA100
  2. Пропустить тестовый компакт-диск 07AAZ-SDBA200
  3. Пропустить тестовый компакт-диск 07AAZ-SDBA300

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Метки диска не должны использоваться в аудио-навигационном блоке или аудио-блоке. Они могут заклинить и повредить механизм проигрывателя. Убедиться, что диск совместим с системой (для получения дополнительной информации см. Руководство владельца). Проверить разъемы на наличие плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы 1: 1. Убедиться, что шины автомобиля правильно накачаны. 2. Проверить диск клиентов на наличие царапин, отпечатков пальцев и следов. ПРИМЕЧАНИЕ: Выполнить следующий тест с басами аудиоблока и набором высоких частот для клиентов, слушающих производительность. При сравнении с заведомо хорошим автомобилем, выполнить сравнение на той же модели и уровне отделки. 3. Тест-драйв, чтобы определить, когда диск пропускается. Аудио-диагностический компакт-диск (T / N: xtag0-xtag1) не может использоваться, если клиенты пропускают 10). 07AAZ SDBA100
  2. Проверка проблемы 2: 1. Транспортное средство припарковано и работает двигатель. 2. Извлечь компакт-диск и вставить диагностический тест пропуска CD (T / N: 07AAZSDBA300) (ABEX TCD 721). Воспроизведите треки 2-11 и отметить номер трека(ов), где компакт-диск начинает пропускаться. Провести тот же тест на заведомо исправном автомобиле. Пропускает ли компакт-диск один и тот же номер(ы) трека(ов) на обоих транспортных средствах? ДА: прерывистый отказ 3.
  3. AUDIO UNIT audio снятие: 1. Извлечь аудио CD и вставить диагностический тест CD (T / N: 07AAZSDBA200) " (ABEX TCD 725B) ", панель навигации 7-11 и дорожки 13-15 и отметить номер (номера) дорожки, где CD начинает пропускаться. Провести тот же тест на заведомо исправном транспортном средстве. Пропускает ли CD тот же номер (номера) дорожки на обоих транспортных средствах? ДА: прерывистый отказ, система не работает. (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №679

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №680
Схема №681
Схема №682
Схема №683
Схема №684
  1. Определить зону возможного отказа (аудиосистема, другие): 1. Включить выключатель зажигания (II). 2. Проверить, нет ли информации MID на мультиинформационном дисплейном блоке. Отображается ли какая-либо информация? ДА: Перейдите к шагу 2. НЕТ: Перейдите к " МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК НЕ РАБОТАЕТ ПОИСК И НЕИСПРАВНОСТЕЙ ". (ref-614115-S34908242372014050700000)
  2. Проверка проблемы: 1. Включить аудиосистему, и, используя кнопки дистанционного переключения аудио, проверить, правильно ли работает многоинформационный дисплей. Работа дисплея в порядке? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 3.
  3. Определить возможную область отказа (линия B-CAN, другие): 1. " ВЫПОЛНИТЬ ФУНКЦИЮ САМОДИАГНОСТИКИ И ИСПОЛЬЗОВАТЬ ДИАГ В ЛИНИИ ПРИ ДИАГНОСТИКЕ ДИСПЛЕЯ ". Начинается ли диагностика дисплея, и в порядке ли подключение аудио удаленного коммутатора? ДА: Перейдите к шагу 9. НЕТ: Перейдите к шагу 4. (ref-614115-S40826419512014050700000)
  4. Определить возможную зону отказа (аудио дистанционный выключатель, другие): 1. Повернуть выключатель зажигания в положение замок (0). 2. Отсоединить следующий разъем. Разъем 12P переключателя аудио дистанционный / многоинформационный дисплей 3. " ВЫПОЛНИТЬ ТЕСТ ПЕРЕКЛЮЧАТЕЛЯ АУДИО ДИСТАНЦИОННЫЙ / МНОГОИНФОРМАЦИОННЫЙ ДИСПЛЕЙ ". Переключатель аудио дистанционный / многоинформационный дисплей В порядке? ДА: Перейти к шагу 5. НЕТ: " ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ АУДИО ДИСТАНЦИОННЫЙ / МНОГОИНФОРМАЦИОННЫЙ ДИСПЛЕЙ ". (ref-614115-S31112226622014050700000)(ref-614115-S25425633192014050700000)
  5. Проверка замыкание на массу (AUDIO<UNK> дистанционный<UNK> Sw линия индикации состояния корпуса 2, INFO<UNK> Sw линия): 1. Отсоединить следующий разъем. Multi-information дисплей unit разъём A (32P) 2. Проверить целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Audio дистанционный / multi-information дисплей выключатель 12P: отсоединен Multi-information дисплей unit A A (32P) 32P 32P (ref-614118-S20062895262014050700000)
  6. Определить область возможного отказа (INFO<UNK> Sw строка, другие): 1. Повторно подключить аудио пульт дистанционного управления / мульти-информационный дисплей переключатель, и измерить сопротивление между контрольными точками 1 и 2, как указано в таблице. Тестовое состояние IG замок (0) Мульти-информационный дисплей разъем A (32P): отключен Тестовая цепь O<UNK> дистанционный<UNK> Sw, REMOT<UNK> SW<UNK> D Контрольная точка 1 32P 32P
  7. Определить зону возможного отказа (линия INFO<UNK> Sw, МФИ): 1. Измерить сопротивление между контрольными точками 1 и 2, как указано в таблице. Контрольное сопротивление IG замок (0) Multi-information дисплей unit разъём A (32P): disconnected проверка цепь INFO<UNK> Sw, дистанционный<UNK> <UNK> масса проверка point 1 Multi-дисплей unit разъём A (Xt1) № 7 32P 32P (ref-614109-S14874064992014050700000)(ref-614118-S20062895262014050700000)
  8. Окно возможных неисправностей (AUDIO3 дистанционный<UNK> Sw). Открыть кнопку индикации состояния блока 36XOTE<UNK> Sw, нажать кнопку индикации состояния блока MULTIXE<UNK> GN7): 1. Заменить сопротивление между контрольными точками 1 и 2, как указано в таблице. Тестовое состояние IG замок (0) Разъем блока Multi-информации A (32P): отключен Тестовая цепь INFO<UNK> Sw, REM<UNK> SWD контрольная точка 1 32P 32P (ref-614118-S20062895262014050700000)(ref-614118-S20062895262014050700000)
  9. Разомкните провод (BTCAN-H line).на контрольном разъеме Xu № 1 (BTCAN-L line) имеется контрольная точка Xt-1. На контрольном разъеме Xt-1 (16P) имеется контрольная точка Xt-1. Проверить целостность между контрольными точками 1 и 2. Контрольное состояние IG замок (0).на контрольном разъеме E (16P) имеется контрольная точка E (X1). 32P 32P 16P 32P 16P 32P
  10. Audio-navigation unit проверить: 1. " SUBSTITUTE A KNOW-GOOD MULTI-INFORMATION дисплей UNIT ", и перепроверьте. Проходит ли симптом? ДА: Заменить оригинальный multi-information дисплей unit. НЕТ: " ЗАМЕНИТЬ AUDIO-NAVIGATION UNIT ". (ref-614109-S14874064992014050700000)(ref-614114-S14451494552014050700000)
Схема №685

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №686
Схема №687
Схема №688
Схема №689
Схема №690
  1. Определить зону возможного отказа (аудиосистема, другие): 1. Включить выключатель зажигания (II). 2. Проверить, нет ли информации MID на мультиинформационном дисплейном блоке. Отображается ли какая-либо информация? ДА: Перейдите к шагу 2. НЕТ: Перейдите к " МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК НЕ РАБОТАЕТ ПОИСК И НЕИСПРАВНОСТЕЙ ". (ref-614115-S34908242372014050700000)
  2. Проверка проблемы: 1. Включить аудиоблок, и, используя кнопки звукового пульта дистанционного управления, проверить, правильно ли работает многоинформационный дисплей. Работа дисплея в порядке? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 3.
  3. Определить возможную область отказа (линия B-CAN, другие): 1. " ВЫПОЛНИТЬ ФУНКЦИЮ САМОДИАГНОСТИКИ И ИСПОЛЬЗОВАТЬ ДИАГ В ЛИНИИ ПРИ ДИАГНОСТИКЕ ДИСПЛЕЯ ". Начинается ли диагностика дисплея, и в порядке ли подключение аудио удаленного коммутатора? ДА: Перейдите к шагу 9. НЕТ: Перейдите к шагу 4. (ref-614115-S40826419512014050700000)
  4. Определить возможную зону отказа (аудио дистанционный выключатель, другие): 1. Повернуть выключатель зажигания в положение замок (0). 2. Отсоединить следующий разъем. Разъем 12P переключателя аудио дистанционный / многоинформационный дисплей 3. " ВЫПОЛНИТЬ ТЕСТ ПЕРЕКЛЮЧАТЕЛЯ АУДИО ДИСТАНЦИОННЫЙ / МНОГОИНФОРМАЦИОННЫЙ ДИСПЛЕЙ ". Переключатель аудио дистанционный / многоинформационный дисплей В порядке? ДА: Перейти к шагу 5. НЕТ: " ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ АУДИО ДИСТАНЦИОННЫЙ / МНОГОИНФОРМАЦИОННЫЙ ДИСПЛЕЙ ". (ref-614115-S25425633192014050700000)(ref-614115-S25425633192014050700000)
  5. Проверка замыкание на массу (AUDIO<UNK> дистанционный<UNK> Sw линия индикации состояния корпуса 2, INFO<UNK> Sw линия): 1. Отсоединить следующий разъем. Multi-information дисплей unit разъём A (32P) 2. Проверить целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Audio дистанционный / multi-information дисплей выключатель 12P: отсоединен Multi-information дисплей unit A A (32P) 32P 32P (ref-614118-S20062895262014050700000)
  6. Определить область возможного отказа (INFO<UNK> Sw строка, другие): 1. Повторно подключить аудио пульт дистанционного управления / мульти-информационный дисплей переключатель, и измерить сопротивление между контрольными точками 1 и 2, как указано в таблице. Тестовое состояние IG замок (0) Мульти-информационный дисплей разъем A (32P): отключен Тестовая цепь O<UNK> дистанционный<UNK> Sw, REMOT<UNK> SW<UNK> D Контрольная точка 1 32P 32P
  7. Определить зону возможного отказа (линия INFO<UNK> Sw, МФИ): 1. Измерить сопротивление между контрольными точками 1 и 2, как указано в таблице. Контрольное сопротивление IG замок (0) Multi-information дисплей unit разъём A (32P): disconnected проверка цепь INFO<UNK> Sw, дистанционный<UNK> <UNK> масса проверка point 1 Multi-дисплей unit разъём A (Xt1) № 7 32P 32P (ref-614109-S39035722752014050700000)(ref-614118-S20062895262014050700000)
  8. Окно возможных неисправностей (AUDIO3 дистанционный<UNK> Sw). Открыть кнопку индикации состояния блока 36XOTE<UNK> Sw, нажать кнопку индикации состояния блока MULTIXE<UNK> GN7): 1. Заменить сопротивление между контрольными точками 1 и 2, как указано в таблице. Тестовое состояние IG замок (0) Разъем блока Multi-информации A (32P): отключен Тестовая цепь INFO<UNK> Sw, REM<UNK> SWD контрольная точка 1 32P 32P (ref-614118-S20062895262014050700000)(ref-614118-S20062895262014050700000)
  9. (B<UNK> CAN-H line) Точка контроля Xt № 1. (B<UNK> CAN-L line): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоединить следующие разъемы. Разъем аудиоблока B (20P). (32P) 3. Проверить целостность данных между контрольными точками 1 и 2. Условие контроля замок (0). 20P 32P 20P 32P 20P 32P
  10. Проверка аудиоблока: 1. " ЗАМЕНИТЬ ЗАВЕДОМО ИСПРАВНЫЙ МУЛЬТИ-ИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК ", и перепроверить. Исчезает ли симптом? ДА: Заменить оригинальный мульти-информационный дисплейный блок. НЕТ: Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИУМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИУМ АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИАУДИБЛОКА БЕЗ (УСТАНОВКА). (ref-614109-S14874064992014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №691

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №692
Схема №693
Схема №694
Схема №695
Схема №696
Схема №697
  1. Определить зону возможного отказа (аудиосистема, другие): 1. Включить выключатель зажигания (II). 2. Проверить, нет ли информации MID на мультиинформационном дисплейном блоке. Отображается ли какая-либо информация? ДА: Перейдите к шагу 2. НЕТ: Перейдите к " МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК НЕ РАБОТАЕТ ПОИСК И НЕИСПРАВНОСТЕЙ ". (ref-614115-S34908242372014050700000)
  2. Проверка проблемы: 1. Включить аудиосистему и нажать кнопку AUDIO, чтобы проверить, меняется ли мультиинформационный дисплей на экран аудиоинформации. Отображается ли аудиоинформация? ДА: Прерывистый сбой, система в данный момент в порядке. НЕТ: Сбой дублирован, перейдите к шагу 3.
  3. Shorted провод проверить (GAXSYS<UNK> ON line): 1. Turn the Выключатель зажигания to замок (0). 2. Disconnect the following разъёмы. Audio-navigation unit разъём C (14P) Xm receiver разъём A (14P) Multi-information дисплей unit A (32P) 3. Проверить целостность между контрольными точками 1 и 2. 14P 14P 32P 32P
  4. Проверка открытого провода (строка GA<UNK> SYS<UNK> ON): 1. Проверка целостности между контрольными точками 1 и 2. Тест-состояние " мульти " IG замок (0) Разъем аудио-навигационного блока C (14P): отключен разъем приемника Xm A (14P): отключен разъем мульти-информационного блока отображения A (32P): отключен тестовый контур GA<UNK> SYS<UNK> ON Контрольная точка 1. 14P 32P
  5. Короткое замыкание на корпус (GA<UNK> шина 2 + линия, GA<UNK> шина 1. Отсоединить следующий разъем. Разъем xfreelink управление unit 32P 2. Заменить на целостность между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем аудио-навигационного блока C (14P): отсоединен разъем приемника Xm A (14P): отсоединен разъем блока управления Multi-информационного блока A 32P 32P 14P 14P
  6. Shorted провод проверить (GA<UNK> шина + line is affected navigation blu No AG<UNK> шина 1. проверить for continuity between проверка point 1 и 2. проверка condition IG замок (0) Audio-navigation unit разъём C (14P): discuped Xm receiver A (14P): disconnected Multi-information дисплей unit A XTTTTAG3 32P 32P 14P 14P
  7. Shorted провод проверить (SH<UNK> GA<UNK> шина № 1) В контрольную точку 1 и 2 включен аудиосоединитель No2 блока навигации Gxta2. Проверка на целостность цепи между контрольными точками 1 и 2. проверка condition IG замок (0) Аудиосоединитель 1 C (14P): отключен разъем приемника Xm A (14P): отключен разъем блока отображения Multi A (32P): отключен Контрольный 32P 14P 14P 14P 14P
  8. Обрыв провод проверить (GAСBUS 2 + line) дисплей information unit № 11 AGXBUS no. проверить for continuity between проверка points 1 и 2. проверка condition IG замок (0) Audio-navigation unit разъём C (14P): disconnected Xm receiver A (14P): disconnected multi-information дисплей unit a A 32P 32P 14P 32P 14P 32P
  9. Определить возможный участок отказа (связанный блок, другие): 1. Повторно подключить разъем С (14P) блока аудио-навигации и разъем А (32P) блока мультиинформационного дисплея. 2. Включить выключатель зажигания (II). 3. Включить аудиосистему и нажать кнопку AUDIO, чтобы проверить, не изменится ли мультиинформационный дисплей на экран аудиоинформации. Отображается ли аудиоинформация? ДА: Перейти к шагу 10. НЕТ: Перейти к шагу 11.
  10. Xm receiver проверить: 1. Turn the Выключатель зажигания to замок (0). 2. Disconnect the following разъём. Multi-information дисплей unit разъём A (32P) 3. Reconnect Xm receiver разъём A (14P). 4. Turn the Выключатель зажигания to on (II). 5. Включить аудиосистему и нажать кнопку CD / Xm, чтобы проверить, не изменился ли навигационный дисплей на экране информации X. (ref-614117-S09369898432014050700000)(ref-614114-S17140506082014050700000)(ref-614114-S33783284342014050700000)
  11. Проверка аудио-навигационного блока: 1. Повернуть переключатель зажигания в положение ЗАМОК (0). 2. " ЗАМЕНИТЬ ЗАВЕДОМО ИСПРАВНЫЙ МУЛЬТИ-ИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК ", и перепроверьте. Симптом пропадает? ДА: Заменить оригинальный мульти-информационный дисплейный блок. НЕТ: " ЗАМЕНИТЬ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". (ref-614109-S14874064992014050700000)(ref-614114-S14451494552014050700000)
Схема №698

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №699
Схема №700
Схема №701
Схема №702
Схема №703
Схема №704
  1. Определить зону возможного отказа (аудиосистема, другие): 1. Включить выключатель зажигания (II). 2. Проверить, нет ли информации MID на мультиинформационном дисплейном блоке. Отображается ли какая-либо информация? ДА: Перейдите к шагу 2. НЕТ: Перейдите к " МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК НЕ РАБОТАЕТ ПОИСК И НЕИСПРАВНОСТЕЙ ". (ref-614115-S34908242372014050700000)
  2. Проверка проблемы: 1. Включить аудиоблок и проверить аудиоинформацию на многоинформационном дисплее. Правильно ли отображается аудиоинформация? ДА: Прерывистый сбой, система в этом состоянии. НЕТ: Сбой дублирован, перейдите к шагу 3.
  3. Проверка закороченного провода (линия DUET<UNK> CONT): 1. Переведите выключатель зажигания 30 в положение замок (0). 2. Отсоединить следующие разъемы. Разъем аудиоблока B (20P) Разъем блока многоинформационного дисплея A (32P) 3. Проверить целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем блока аудиоблока B (20P): отключен Разъем блока многоинформационного дисплея A (цепь контроля: 32P 32P
  4. Проверка разомкнутого провода (линия DUET<UNK> CONT): 1. Проверка непрерывности между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем аудиоблока B (20P): отключен Разъем блока многоинформационного дисплея A (32P): отключен Тестовая цепь DUET<UNK> CONT Контрольная точка 1 Разъем аудиоблока B (20P) № 14 (PNK) Тестовая точка 2 multi-информация 32P
  5. Shorted провод проверить (DUET<UNK> Rx line) there ' s shooted кузов 2 audio continuity line): 1. проверить for continuity between проверка points 1 и 2. проверка condition IG замок (0) Разъем аудиоблока B (20P): disconnected Multi-information дисплей unit A (32P): disconnected проверка цепь DUETET<UNK> Rx 1 Audunit B (Xt2) № 4 (GRN) 20P 20P
  6. Проверка короткозамкнутого провода (линия DUET<UNK> Rx к линии DUX<UNK> Tx): 1. Проверка целостности между контрольными точками 1 и 2. Тестовое состояние IG замок (0). Разъем аудиоблока B (20P): отключен. Разъем блока отображения мультиинформации A (32P): отключен. Тестовая цепь DUET<UNK> Rx, DUX<UNK> AGX. Контрольная точка 1. Разъем аудиоблока Tb. 20P 20P
  7. Shorted провод unit (SH<UNK> DUET line to another lines). 1. Проверить целостность соединения между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем аудиоблока B (20P): Отключен Разъем блока отображения информации A (32P): Отключен тестовый контур SH<UNK> DUET, DU<UNK> Rx Контрольная точка 1 Разъем B (xtag2) № 15 20P 20P 20P 20P
  8. Разомкнутый провод (DUET<UNK> Rx линия) Имеется индикаторный блок № 5 Индикаторный блок No AGTX линия): 1. Проверить целостность цепи между контрольными точками 1 и 2. Состояние теста IG замок (0) Разъем аудиоблока B (20P): Отключен индикаторный блок No A (32P): Отключен индикаторный блок No DUT<UNK> Rx Индикаторный блок No B (Xt2) № 4 (GRN 20P 32P 20P 32P
  9. Проверка аудиоблока: 1. " ЗАМЕНИТЬ ЗАВЕДОМО ИСПРАВНЫЙ МУЛЬТИ-ИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК ", и перепроверить. Исчезает ли симптом? ДА: Заменить оригинальный мульти-информационный дисплейный блок. НЕТ: Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИУМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИУМ АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИАУДИБЛОКА БЕЗ (УСТАНОВКА). (ref-614109-S14874064992014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №705

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включить выключатель зажигания в положение ВКЛ. (II). 2. Включить аудиоблок, и проверить наличие звука в каждом режиме (AM / FM и CD). Есть ли звук из динамиков, и качество звука нормальное в каждом режиме? ДА: Прерывистый отказ. Система в это время в порядке. Проверить наличие ослабленных соединений на аудиоблоке и каждом динамике. НЕТ: Перейдите в положение " ПЛОХО или ПЛОХО ПРИЕМ FM РАДИО или ПОМЕХИ (ПРИ). (ref-614115-S31596056152014050700000)(ref-614115-S31596056152014050700000)(ref-614115-S07319102052014050700000)(ref-614115-S23717204102014050700000)
Схема №706

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №707
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Повернуть выключатель комбинированной подсветки в положение стояночного фонаря. 3. Проверить, подсвечены ли кнопки аудиоблока. Освещены ли кнопки? ДА: Прерывистый сбой, аудиоблок в это время в порядке. НЕТ: Сбой дублирован, переходите к шагу 2.
  2. Определить возможную зону отказа (цепь внутренних фонарей, другие): 1. Проверить, подсвечиваются ли несколько других кнопок, не связанных с аудиосистемой. Подсвечиваются ли кнопки? ДА: Переходите к шагу 3. НЕТ: Устраните неисправности внутренних фонарей.
  3. Мультиплексная интегрированная система управления Проверка расшифровка кода ошибки: 1. Выключить выключатель комбинированной лампы. 2. Переведите выключатель зажигания в положение замок (0). 3. Подключить HDS к диагностический разъём. 4. Включить выключатель зажигания в положение ON (II). 5. Снять коды неисправностей (DTC) (расшифровка кода ошибки) с HDS. 6. Переведите выключатель зажигания в положение замок (0), а затем снова в положение ON (II). 7. Проверить наличие DCS с указанием неисправности DCS: 4.
  4. TACH (B<UNK> CAN-H line) Контрольная точка Xh № 1 Контрольная точка Xk (B<UNK> CAN-L line): 1. Переведите переключатель зажигания в положение замок (0). 2. Отсоединить следующие разъемы. Разъем аудиоблока B (20P) Модуль управления измерительным прибором (tach) 32P разъем 3. Проверить целостность между контрольными точками 1 и 2. Проверить состояние блока аудиоблока замок замок B (Xag2): 20P 32P 20P 32P 20P 32P
  5. Аудио блок проверить: 1. Заменить аудио блок аудио переключатель панель, и перепроверить. См. " ПРЕМИУМ БЛОК УСТАНОВКА И УСТАНОВКА (С ПРЕМИУМ АУДИО) ", " АУДИО БЛОК УДАЛЕНИЕ И УСТАНОВКА (С КОММУТАЦИОННОЙ ПАНЕЛЬЮ БЕЗ ПРЕМИУМ АУДИО) " или " АУДИО БЛОК УДАЛЕНИЕ И УСТАНОВКА (БЕЗ ПРЕМИУМ АУДИО И ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ) ". Симптомы исчезают? ДА: См. УСТАНОВКА. (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №708
  1. " СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". (ref-614103-S38470917552014050700000)
  2. Проверить разъемы на предмет плохих соединений или ослабленных клемм.
Схема №709
Схема №710
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Повернуть выключатель комбинированной подсветки в положение стояночного фонаря. 3. Проверить, подсвечены ли кнопки аудиоблока. Освещены ли кнопки? ДА: Прерывистый сбой, аудиоблок в это время в порядке. НЕТ: Сбой дублирован, переходите к шагу 2.
  2. Определить возможную зону отказа (цепь внутренних фонарей, другие): 1. Проверить, подсвечиваются ли несколько других кнопок, не связанных с аудиосистемой. Подсвечиваются ли кнопки? ДА: Переходите к шагу 3. НЕТ: Устраните неисправности внутренних фонарей.
  3. Проверка разомкнутого провода (ОСВЕЩЕНИЕ + линия): 1. Выключить комбинированный выключатель питания Xs. 2. Переведите выключатель зажигания в положение замок (0). 3. Отсоединить следующий разъем. ПРИМЕЧАНИЕ: извлечь все диски перед отсоединением механизма нагрузки CD-проигрывателя. Разъем аудиоустройства A (24P) 4. Переведите выключатель зажигания в положение ON (II). 5. Переведите комбинированный выключатель освещения в положение стояночного освещения. 6. Измерить испытательное напряжение 24P 24P B35
  4. Проверить проводное соединение (АУДИО БЛОК ПОДСВЕТКИ - (ЛАМПА) линия): 1. Выключить комбинированный световой выключатель " PREMIUM " в положение " замок " (0). 3. Отсоединить следующий разъем. Модуль управления датчиком (tach) 32P разъем 4. Проверить целостность соединения между контрольными точками 1 и 2. Проверить состояние блока " замок " (0) Разъем A (agx1): отключен модуль управления датчиком (tach) xtag2 24P 32P 24P 32P (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №711

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить наличие датчиков F-CAN и устраните их перед устранением неполадок. Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №712
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Нажать и удерживайте кнопку Питание более 2 секунд, чтобы отключить режим защиты от краж. Режим защиты от краж отключен? ДА: Прерывистый сбой, система в этом состоянии. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка расшифровка кода ошибки модуля управления датчиком: 1. Повернуть переключатель зажигания в положение замок (0). 2. Подключить HDS к диагностический разъём. 3. Повернуть переключатель зажигания в положение ON (II). 4. Очистить коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS. 5. Повернуть переключатель зажигания в положение замок (0), а затем снова в положение ON (II). 6. Проверить наличие коды неисправностей с помощью HDS. Есть ли DCS, указанные на этапе 3? Перейти к устранению Неисправности: Перейти:
  3. (BTCAN-H) Блок управления аудиомодулем No Xu (Блок управления No Xb) Блок управления аудиомодулем № 1 (Блок управления No Xb) Блок управления аудиомодулем No Xk (Блок управления No Xb) Блок управления аудиомодулем No X1 (Блок управления No XTAG2): Блок управления аудиомодулем № 1 (Разъем TACH 1) Блок (Разъем (Разъем T1) Блок TTACH (Блок 1 Разъем Ttta) Блок (T1 Разъем (Ttttt1 Разъем Ttttttta Ttttta Tttttttta A Tttttttttt 20P 32P 20P 32P 20P 32P 20P 32P (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №713

ПримечаниеПроверить разъемы на предмет плохих соединений или ослабленных клемм.

Схема №714
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Нажать кнопку Питание, чтобы увидеть, выключается ли аудиоблок. Выключается ли аудиоблок? ДА: Прерывистый сбой, система в норме в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Определить зону возможного отказа (линия ACC, другие): 1. Повернуть переключатель зажигания в положение замок (0). Звуковой блок выключается? ДА: Перейти к шагу 4. НЕТ: Перейти к шагу 3.
  3. Проверка короткозамкнутого провода (линия ACC для питания): 1. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние Блок аудиосистемы ПРЕМИУМ УСТАНОВКИ IG замок (0) Тестовая цепь ACC Контрольная точка 1 Разъем аудиосистемы A (24P) № 24 (PUR) Контрольная точка 2 Масса корпуса Есть ли напряжение аккумулятора? ДА: Устраните короткое замыкание в проводе между № B19 (7,5 A) предохранителем под приборной панелью / заменить блок аудиосистемы. (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  4. Аудио блок проверить: 1. Заменить аудио блок аудио переключатель панель, и перепроверить. См. " ПРЕМИУМ БЛОК УСТАНОВКА И УСТАНОВКА (С ПРЕМИУМ АУДИО) ", " АУДИО БЛОК УДАЛЕНИЕ И УСТАНОВКА (С КОММУТАЦИОННОЙ ПАНЕЛЬЮ БЕЗ ПРЕМИУМ АУДИО) " или " АУДИО БЛОК УДАЛЕНИЕ И УСТАНОВКА (БЕЗ ПРЕМИУМ АУДИО И ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ) ". Симптомы исчезают? ДА: См. УСТАНОВКА. (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №715

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №716
Схема №717
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Нажать кнопку Питание, чтобы увидеть, включается ли аудиоблок. Работает ли аудиосистема должным образом, и звучит ли звук нормально? ДА: Прерывистый сбой, система в данный момент в порядке. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка предохранителя: 1. Повернуть выключатель зажигания в положение замок (0). 2. Проверить следующие предохранители. Предохранитель № A29 (10 А) Расположение под капотом Предохранитель / коробка реле Предохранитель № B19 (7,5 А) Расположение Под-dash предохранитель / коробка реле Исправны ли предохранители? ДА: Перейти к шагу 3. НЕТ: Заменить предохранитель(ы), и повторить проверку, если предохранитель № xt10(ы) установлен на короткое замыкание, и если предохранитель(а). A29 B19
  3. Обрыв провода (+ B<UNK> BACK<UNK> UP линия, ACC линия): 1. Включить выключатель зажигания (II). 2. Измерить напряжение между контрольными точками 1 и 2. Испытательное состояние IG ON (II) Испытательная схема + B<UNK> BACK<UNK> UP Контрольная точка 1 Разъем аудиоблока A (24P) № 3 (WHT) Контрольная точка 2 Контрольная точка массы ACC 1 24P A29 B19
  4. Проверка разомкнутого провода (линия масса): 1. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая цепь масса Тестовая точка 1 Разъем аудиоблока A (24P) № 1 (BLK) Тестовая точка 2 Масса корпуса Есть менее 0,2 В? ДА: Перейдите к шагу 5. НЕТ: Устраните разомкнутое или высокое сопротивление в проводе между аудиоблоком и заземлением корпуса (G505).
  5. Проверка аудиоблока: 1. Переведите переключатель зажигания в положение замок (0). 2. Заменить панель аудиовыключателя премиум-класса и перепроверьте. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С PREMIUM AUDIO) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С выключатель Панель WITHOUT AUDIO REMAND установка (БЕЗ УСТАНОВКИ АУДИО ПРЕМИУМ И)). (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №718

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №719
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Повернуть выключатель комбинированного освещения в положение стояночного фонаря. 3. Проверить, подсвечены ли кнопки аудио-навигационного блока. Подсвечены ли кнопки? ДА: Прерывистый сбой, аудио-навигационный блок в это время в порядке. НЕТ: Сбой дублирован, переходите к шагу 2.
  2. Определить возможную зону отказа (цепь внутренних фонарей, другие): 1. Проверить, подсвечиваются ли несколько других кнопок, не связанных с аудиосистемой. Подсвечиваются ли кнопки? ДА: Переходите к шагу 3. НЕТ: Устраните неисправности внутренних фонарей.
  3. Мультиплексная интегрированная система управления Проверка расшифровка кода ошибки: 1. Повернуть переключатель зажигания в положение замок (0). 2. Подключить HDS к диагностический разъём. 3. Повернуть переключатель зажигания в положение ON (II). 4. Очистить коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS. 5. Повернуть переключатель зажигания в положение замок (0), а затем обратно в положение ON (II). 6. Проверить наличие коды неисправностей с помощью HDS. Все указаны: DCS 4.
  4. Разомкните провод (B<UNK> CAN-H линия) Блок контроля No2 XTACH, (B<UNK> CAN-L линия): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоединить следующие разъемы. Разъем блока контроля E (16P) Модуль контроля (tach) 32P разъем 3. Проверить целостность соединения между контрольными точками 1 и 2. Проверить состояние блока контроля замок (0). 16P 32P 16P 32P 16P 32P (ref-614114-S14451494552014050700000)
Схема №720

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить наличие датчиков F-CAN и устраните их перед устранением неполадок. Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №721
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Нажать и удерживайте ручку VOLUME / Питание более 2 секунд, чтобы отключить противоугонный режим. Включен ли противоугонный режим? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка расшифровка кода ошибки модуля управления датчиком: 1. Повернуть переключатель зажигания в положение замок (0). 2. Подключить HDS к диагностический разъём. 3. Повернуть переключатель зажигания в положение ON (II). 4. Очистить коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS. 5. Повернуть переключатель зажигания в положение замок (0), а затем снова в положение ON (II). 6. Проверить наличие коды неисправностей с помощью HDS. Есть ли DCS, указанные на этапе 3? Перейти к устранению Неисправности: Перейти:
  3. Разомкните провод (B<UNK> CAN-H линия) Блок контроля No2 XTACH, (B<UNK> CAN-L линия): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоединить следующие разъемы. Разъем блока контроля E (16P) Модуль контроля (tach) 32P разъем 3. Проверить целостность соединения между контрольными точками 1 и 2. Проверить состояние блока контроля замок (0). 16P 32P 16P 32P 16P 32P (ref-614114-S14451494552014050700000)
Схема №722

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ АВТОМОБИЛЯ ". Проверить, была ли нажата кнопка " День / Ночь " и выключен ли дисплей. Для получения дополнительной информации обратитесь к Руководству по навигации. Проверить разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

Схема №723
Схема №724
  1. Определить возможный участок отказа (навигационная система, другие): 1. Включить выключатель зажигания (II). 2. Проверить, отображает ли аудио-навигационный блок экран карты. Отображается ли экран карты? ДА: Перейдите к шагу 2. НЕТ: Перейдите к поиску и устранению неисправностей " КАРТИНКА НЕ ОТОБРАЖАЕТСЯ ". (ref-614116-S06004648162014050700000)
  2. Проверка проблемы: 1. Нажать кнопку VOLUME / Питание, чтобы увидеть, включается ли аудиосистема. Работает ли аудиосистема должным образом, и звучит ли звук нормально? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублируется, перейдите к шагу 3.
  3. Проверка разомкнутого провода (линия масса): 1.измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая схема масса Тестовая точка 1 Разъем аудио-навигационного блока A (24P) № 1 (BLK) Контрольная точка 2 Корпус Тест-схема масса Тестовая точка 1 Разъем аудио-навигационного блока B (20P) № 20 (BLK) Контрольная точка 0.2 - Ремонт: Нет: Земля: нет? Нет G504 G505 (ref-614114-S14451494552014050700000)
Схема №725

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Использовать вспомогательные стереокабели только с концами 3,5 мм. Вспомогательные аксессуары могут воспроизводиться на аудио-навигационном блоке с помощью вспомогательного входа. Проверить разъемы на предмет плохого подключения или незакрепленных клемм. (ref-614103-S38470917552014050700000)

Схема №726
Схема №727
Схема №728
Схема №729
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Включить аудиосистему, и подключить вспомогательный аксессуар к разъему вспомогательного входа. 3. Нажать кнопку AUDIO, и проверить звук вспомогательного источника звука. Звук нормальный? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Определить возможную область отказа (уровень громкости, другие): 1. Убедиться, что громкость вспомогательного аксессуара установлена на высокий уровень. Громкость установлена на высокий уровень? ДА: Перейдите к шагу 3. НЕТ: Поднять громкость вспомогательного аксессуара на высокий уровень. Убедиться, что громкость аудио-навигационного блока уменьшена перед перепроверкой.
  3. Определить возможную зону отказа (вспомогательный аудио аксессуар, другие): 1. Заменить заведомо исправный вспомогательный аудио аксессуар и / или вспомогательный стереокабель, и перепроверьте. Вспомогательный аудио аксессуар работает правильно? ДА: Оригинальный вспомогательный аудио аксессуар или вспомогательный стереокабель неисправен. НЕТ: Переходите к шагу 4.
  4. AUXS (AUXX lines): 1. Повернуть выключатель зажигания на GNK (0). 2. Отсоединить следующие разъемы. Разъем аудио-навигационного блока E (16P) Вспомогательный разъем в сборе 5p Разъем 3. Проверить целостность между этими контрольными точками и землей. Условие тестирования IG замок (0) Разъем аудио-навигационного блока E (16P): отключен Разъем для вспомогательного разъема № 5p Разъем 16P
  5. Shorted провод проверить (SHTAUX line to other lines).проверка целостности цепи между контрольными точками 1 и 2. проверка condition IG замок (0) Audio-navigation unit разъём E (16P): disconnected AUX<UNK> R<UNK> CH, SH<UNK> AUX проверка point 1 Audio-navigation unit e 2 16P 16P 16P 16P
  6. No разомкнутого провода (строка AUXWN): 1.проверка целостности между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока аудио-навигации E (16P): отсоединенный Разъем разъема 5p: отсоединенный Тестовая цепь Тестовая точка 1: Разъем блока аудио-навигации E (16P) Тестовая точка 2: Разъем 5p AUX<UNK> N<UNK> CH № 6 (BL) № 1 BL.
  7. Проверка аудио-навигационного блока: 1. " ЗАМЕНИТЬ ЗАВЕДОМО ИСПРАВНЫЙ ВСПОМОГАТЕЛЬНЫЙ ДОМКРАТ В СБОРЕ ", и перепроверьте. Симптом проходит? ДА: Заменить оригинальный вспомогательный домкрат в сборе. НЕТ: " ЗАМЕНИТЬ аудио-НАВИГАЦИОННЫЙ БЛОК ". (ref-614113-S37708472842014050700000)(ref-614114-S14451494552014050700000)
Схема №730

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Использовать вспомогательные стереокабели только с концами 3,5 мм. Вспомогательные аксессуары могут воспроизводиться на аудиоустройстве с помощью вспомогательного входа. Проверить разъемы на предмет плохого подключения или незакрепленных клемм. (ref-614103-S38470917552014050700000)

Схема №731
Схема №732
Схема №733
Схема №734
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Включить аудиоблок, и подключить вспомогательный аксессуар к разъему вспомогательного входа. 3. Нажать кнопку AUX, и проверить звук вспомогательного источника звука. Звук нормальный? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Определить возможную область отказа (уровень громкости, другие): 1. Убедиться, что громкость вспомогательного аксессуара установлена на высокий уровень. Установлена ли громкость на высокий уровень? ДА: Перейдите к шагу 3. НЕТ: Поднять громкость вспомогательного аксессуара на высокий уровень. Убедиться, что громкость звукового блока уменьшена перед перепроверкой.
  3. Определить возможную зону отказа (вспомогательный аудио аксессуар, другие): 1. Заменить заведомо исправный вспомогательный аудио аксессуар и / или вспомогательный стереокабель, и перепроверьте. Вспомогательный аудио аксессуар работает правильно? ДА: Оригинальный вспомогательный аудио аксессуар или вспомогательный стереокабель неисправен. НЕТ: Переходите к шагу 4.
  4. Shorted провод проверить (AUXX lines): 1. Повернуть выключатель зажигания в положение замок (0). 2. Отсоединить следующие разъемы. Разъем аудиоблока B (20P) Заменить разъем 5p в сборе. 3. Проверить целостность между этими контрольными точками и заземлением корпуса. Условие тестирования IG замок (0) Разъем аудиоблока B (20P): отключен Разъем 5p в сборе. Цепь тестирования Разъем Разъем Разъем Разъем аудиоблока (AGB) (Xt2) 20P
  5. Проверка закороченного провода (линия SH<UNK> AUX): 1. Проверка целостности цепи между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем аудиоблока B (20P): отключен Разъем 5p: отключен Тестовая цепь AUX<UNK> R<UNK> CH, SH<UNK> AUX Тестовая точка 1 Разъем аудиоблока B (20P) № 17 (BLU) Разъем аудиоблока 2 20P 20P 20P
  6. Проверка разомкнутого провода (линия AUXX): 1. Проверка целостности между контрольными точками 1 и 2. Проверка целостности IG замок (0) Разъем аудиоблока B (20P): отключен? Разъем 5p: отключена Тестовая цепь Тестовая точка 1: Разъем аудиоблока B (20P) Контрольная точка 2: Разъем 5p AUX<UNK> масса № 6 (YEL) № 4 (YEL)
  7. Проверка аудиоблока: 1. " ЗАМЕНА ЗАВЕДОМО ИСПРАВНОГО ВСПОМОГАТЕЛЬНОГО РАЗЪЕМА В СБОРЕ ", и повторная проверка. Симптом проходит? ДА: Заменить оригинальный вспомогательный разъем в сборе. НЕТ: Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИАЛЬНЫМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИАЛЬНОГО АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИАУДИБЛОКА (БЕЗ БЕЗ ПАНЕЛИ ПРЕМИУМ). (ref-614113-S37708472842014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)

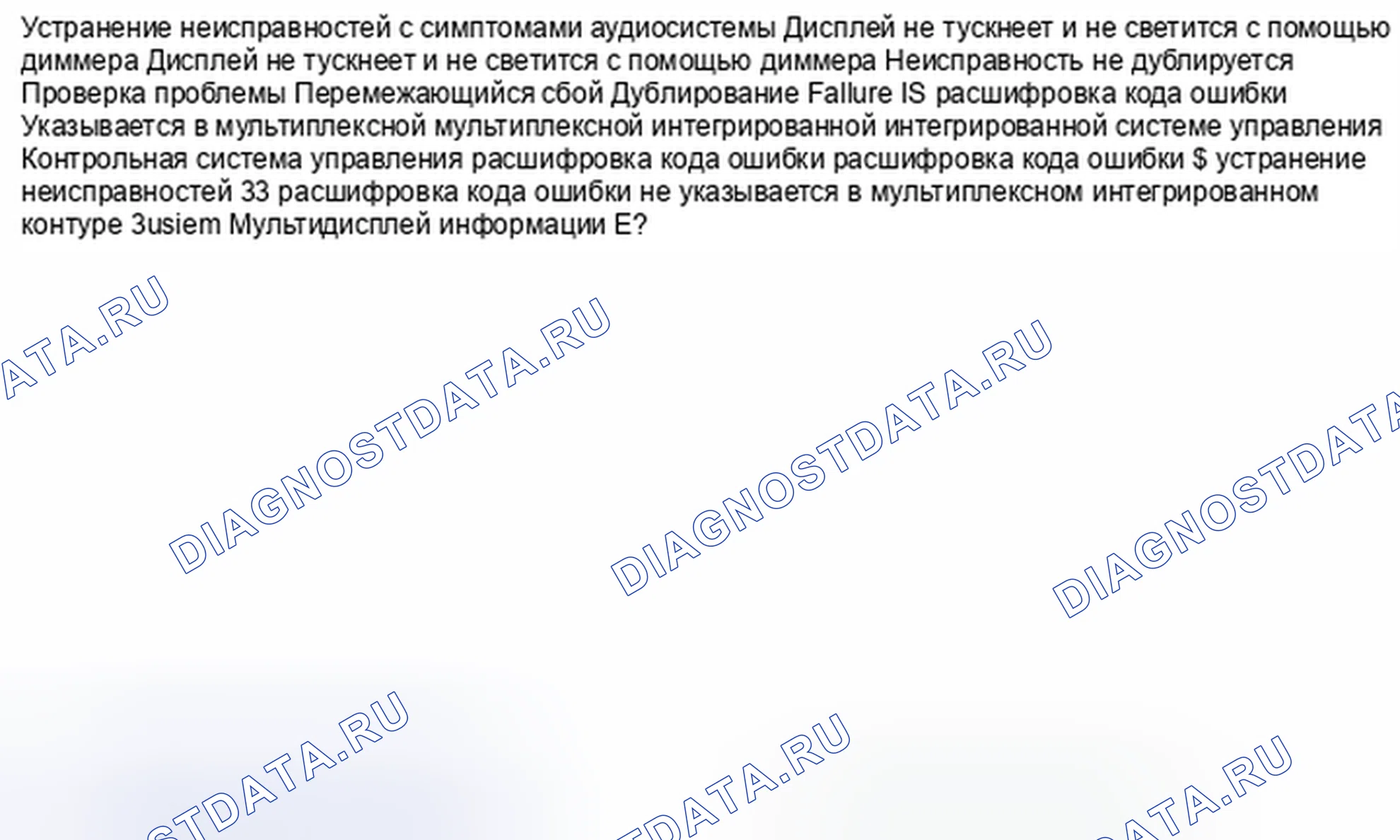

Схема №735

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Повернуть переключатель комбинированного освещения в положение стояночного света. 3. Повернуть ручку регулятора яркости подсветки несколько раз. Меняется ли яркость многоинформационного дисплея? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Мультиплексная интегрированная система управления Проверка расшифровка кода ошибки: 1. Выключить комбинированный световой выключатель. 2. Переведите выключатель зажигания в положение замок (0). 3. Подключить HDS к диагностический разъём. 4. Включить выключатель зажигания в положение ON (II). 5. Снять коды неисправностей (DTC) (расшифровка кода ошибки) с HDS. 6. Переведите выключатель зажигания в положение замок (0), а затем обратно в положение ON (II). 7. Проверить наличие DCS с указанием неисправности DCS. (ref-614109-S14874064992014050700000)

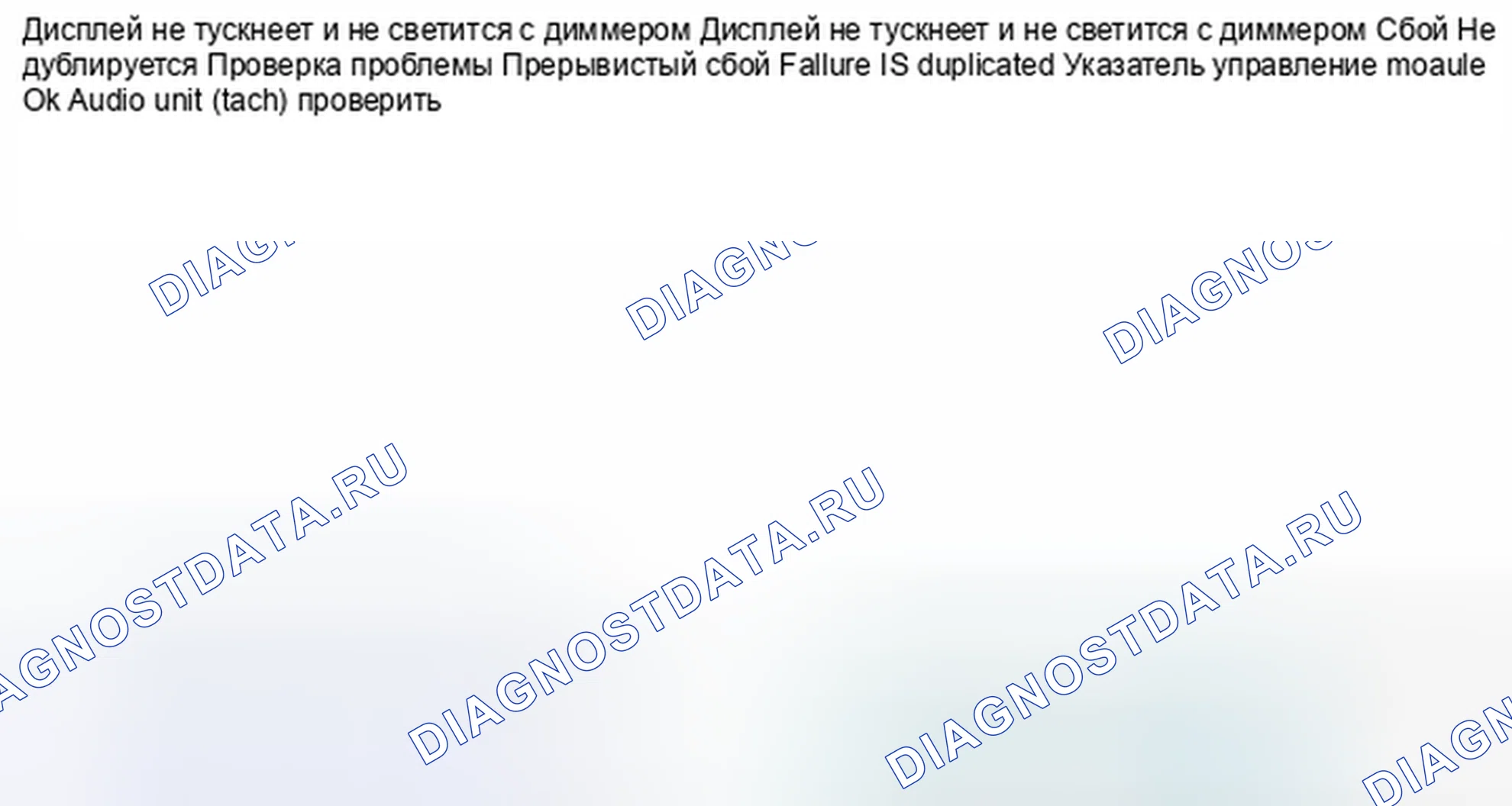

Схема №736

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №737
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Повернуть выключатель комбинированного освещения в положение стояночного фонаря. 3. Повернуть ручку регулятора яркости подсветки несколько раз. Меняется ли яркость звукового дисплея? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой продублирован, перейдите к шагу 2.
  2. Модуль управления аудиомодулем (tach): 1. ВЫКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ АУДИОМОДУЛЯ УПРАВЛЕНИЯ АУДИОМОДУЛЕМ 2. Переведите выключатель зажигания в положение замок (0). 3. Отсоединить следующие разъемы. ПРИМЕЧАНИЕ: Извлечь все диски перед отсоединением механизма нагрузки CD-плеера. Разъем аудиомодуля A (24P) 4. Переведите выключатель зажигания в положение ON (II). 6. 24P 24P 24P (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614110-S22536531082014050700000)(ref-614110-S24253527182014050700000)(ref-614119-S22749513832014050700000)
Схема №738

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Проверить радиоприем Xm на открытой местности. Плохой прием / помехи могут быть вызваны высокими зданиями, горами или высоковольтными линиями электропередачи. Проверить разъемы на наличие плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Припарковать автомобиль снаружи с четким видом на южный горизонт. 2. Включить выключатель зажигания (II). 3. Включить аудиосистему, и нажать кнопку CD / Xm, чтобы выбрать радио Xm. Отображается ли проверка антенны? ДА: Сбой дублируется, перейдите к шагу 2. НЕТ: Прерывистый сбой, система в это время исправна.
  2. Определить зону возможного отказа (антенна Xm, другие): 1. Повернуть выключатель зажигания в положение замок (0). 2. Заменить заведомо исправную антенну Xm См. " Xm ANTENNA снятие и установка (2-дверь) ". " Xm ANTENNA снятие и установка MODELS). 3. Включить переключатель 4. (ref-614114-S28730832582014050700000)(ref-614114-S00026729962014050700000)(ref-614114-S42459140902014050700000)
  3. Проверка приемника Xm: 1. Повернуть переключатель зажигания в положение замок (0). 2. Заменить заведомо исправный вывод антенны Xm, и перепроверьте. Пропадает ли симптом / индикация? ДА: Заменить оригинальный вывод антенны Xm. НЕТ: Заменить приемник Xm См. " ДЕМОНТАЖ И МОНТАЖ ПРИЕМНИКА Xm (КРОМЕ МОДЕЛЕЙ ПРИРОДНОГО ГАЗА) " или " ДЕМОНТАЖ И МОНТАЖ ПРИЕМНИКА Xxm (МОДЕЛИ ПРИРОДНОГО ГАЗА) ". (ref-614114-S17140506082014050700000)(ref-614114-S33783284342014050700000)
Схема №739

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверить разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Проверить, появляется ли какая-либо информация MID на блоке многоинформационного дисплея. Отображается ли какая-либо информация? ДА: Прерывистый сбой, в данный момент система в порядке. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка предохранителя: 1. Повернуть выключатель зажигания в положение ЗАМОК (0). 2. Проверить следующий предохранитель. Предохранитель № A29 (10 А) Расположение Под капотом Предохранитель / коробка реле Исправен ли предохранитель? ДА: Перейдите к шагу 3. НЕТ: Заменить предохранитель, и повторить проверку. Если предохранитель снова перегорает, проверить наличие короткого замыкания в цепи предохранителя № A29 (10 А).
  3. Модуль управления датчиком Проверка расшифровка кода ошибки: 1. Подключить HDS к диагностический разъём. 2. Включить выключатель зажигания (II). 3. Снять коды неисправностей (DTC) (расшифровка кода ошибки) с HDS. 4. Включить выключатель зажигания в замок (0), а затем обратно в ON (II). 5. Проверить наличие коды неисправностей с HDS. Указаны ли какие-либо DTS? ДА: Перейдите к указанному расшифровка кода ошибки ' S для устранения неполадок. (ref-614109-S14874064992014050700000)
Схема №740
Схема №741

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Установить положение файдера и весов в центр. Перед устранением неисправности перейдите к разделу " ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ АУДИО-НАВИГАЦИОННОГО БЛОКА НЕ ВКЛЮЧИТСЯ (НЕТ ОТОБРАЖЕНИЯ АУДИОИНФОРМАЦИИ И НЕТ ЗВУКА) УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ". Проверить разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)(ref-614115-S35302015302014050700000)

Схема №742
Схема №743
Схема №744
Схема №745
Схема №746
Схема №747
Схема №748
Схема №749
Схема №750
Схема №751
Схема №752
  1. Проверка устранения проблемы: 1. Включить аудио-навигационный блок в положение ON (II). 2. Включить аудиосистему и проверить наличие звука в каждом режиме (AM / FM, USB, Xm и CD). Звук в положении OK в каждом режиме? ДА: прерывистый отказ, система в положении OK. Проверить наличие неплотных соединений на аудио-навигационном блоке и динамиках. НЕТ: Отказ не может быть дублирован во всех режимах, перейдите к шагу 2. (ref-614115-S31596056152014050700000)(ref-614115-S14135724752014050700000)(ref-614115-S10753127442014050700000)(ref-614115-S07319102052014050700000)
  2. Определить возможную область отказа (уровень громкости, другие): 1. Проверить, что ручка громкости не установлена на уровень min. Это на уровне MIN? ДА: Поднять уровень громкости, и перепроверьте функцию. НЕТ: Переходите к шагу 3.
  3. Проверка предохранителя: 1. Переведите выключатель зажигания в положение замок (0). 2. Проверить следующий предохранитель. Предохранитель No A19 (20 А) Расположение Под капотом Предохранитель / коробка реле Предохранитель В ПОРЯДКЕ? ДА: Перейдите к шагу 4. НЕТ: Заменить предохранитель, и перепроверьте. Если предохранитель снова перегорает, проверить наличие короткого замыкания в цепи предохранителя No A19 (20 А).
  4. Проверка разомкнутого провода (+ линия B<UNK> PREMIUM<UNK> FAMP): 1. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Тестовая схема + B<UNK> PREMIUM<UNK> AMP Тестовая точка 1 Разъем стереоусилителя A (18P) № 3 (WHT) Контрольная точка 2 Корпус заземлен есть Напряжение аккумулятора? ДА: Перейти к шагу 5. A19
  5. Определить зону возможного отказа (линия SWD + B, другие): 1. Включить выключатель зажигания (II). 2. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая схема SWD + B Контрольная точка 1 Разъем стереоусилителя B (24P) № 13 (WHT) Контрольная точка 2 Корпус земля есть Напряжение аккумулятора? ДА: Перейти к шагу 7 НЕТ: Перейти к шагу 6.
  6. Проверка открытого провода (линия SWD + B): 1. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая схема SWD + B Контрольная точка 1 Разъем аудио-навигационного блока A (24P) № 21 (WHT) Контрольная точка 2 Масса кузова Есть ли напряжение аккумулятора? ДА: Отремонтировать обрыв в проводе (ах) между стерео-усилителем и аудио-навигационным блоком НЕТ: ЗАМЕНИТЬ: ЗАМЕНИТЬ ". (ref-614114-S14451494552014050700000)
  7. Проверка разомкнутого провода (линия масса): 1. Измерить напряжение между контрольными точками 1 и 2. Условие тестирования IG ON (II) Тестовая цепь масса Тестовая точка 1 Разъем стереоусилителя A (18P) № 1 (BLK) Тестовая точка 2 Масса корпуса Есть менее 0,2 В? ДА: Перейти к шагу 8. НЕТ: Отремонтировать разомкнутое или высокое сопротивление в проводе между стереоусилителем и заземлением корпуса (G505).
  8. SHORTED провод (SPKR LINES, TWEETER LINES, SUBKRLT WOOFER LINES).КОРОТКИЙ ПРОВОД (Rxtr).КОНТРОЛЬ 9 .КОНТР .КЛЮЧЕК .КЛЮЧЕ- .КЛЮЧЛЮЧЕЧКА ЧКА КИ КИ КИ ККА ( 3 .КЛЮКЛЮКЛЮКЛЮКЛЮКЧКА ККЛЮККА ККА Ккккккааккакаа- 3 ( ( .ККК.КККА 18P 18P 18P A13 A12 A14 A15 A16 A17 A10
  9. Определить зону возможного отказа (динамик, другие) 1: 1. Проверить, нет ли повреждений в динамике 2. ЕСТЬ ЛИ КАКИЕ-ЛИБО ПОВРЕЖДЕНИЯ? Заменить неисправный динамик(ы) передней двери. См. " ДЕМОНТАЖ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (2-ДВЕРЬ) " или " ДЕМОНТАЖ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (4-ДВЕРЬ) ". ДА: Заменить неисправный динамик задней двери (S) См. ". (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)
  10. Определение зоны отказа (динамик, другие) 2: Отсоединить следующие разъем(ы): " WOTFER ".ДЛЯ УСТАНОВКИ: " WOTFER ".ДЛЯ УСТАНОВКИ: " WOTFER ".ДЛЯ УСТАНОВКИ: " WOTFR ".ДЛЯ: " WOTFER ".ДЛЯ УСТАНОВКИ: ".ДЛЯ: ".ДЕТУСТАНОВКИ 2p Для ".ДУСТАНОВКИ: ".ДЕТ. (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614115-S31024442022014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)(ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)
  11. ПРМ № 4 (SPKR, TWEETER lines, SUB<UNK> WOOFER lines) № 4 (WEHR No.) ПРМ (№ 4) ПРМ нет (№ 2) ПРМ нет (№ 4) ПРМ (№ 18P
  12. No Xp (No PRE lines): 1. Отсоединить следующие разъемы: Pu № 1 (No Xt), (No Xt), (No Xt), (No Xt), (No Xt), (No Xt). (No Xt 1), (No Xt). (No Xt). 24P 24P 16P 18P 24P 24P 16P
  13. Shorted провод проверить (PRE lines): 1. Проверка целостности между этими контрольными точками и заземлением корпуса по отдельности. Условие контроля IG замок (0) Разъем стереоусилителя A (18P): Отключен Разъем стереоусилителя B (24P): Отключен разъем аудио-навигационного блока A (24P): Отключен разъем аудио-навигационного блока E (16P): отключен Разъем тестовых цепей разъем стереоусилителя B (xxx4) 24P
  14. No шунтированного провода (SHPPRE No18) в другие строки - 1. Проверить целостность между контрольными точками 1 и 2. Состояние контроля IG замок (0) Разъем стереоусилителя A (24P): Отключен разъем стерео-навигационного блока А (хтагх2): выключен Разъем аудио-усилителя Е (24): отключены контрольные цепи 18P 24P 16P
  15. Audio-navigation unit проверить: 1. " заменить A KNOW-GOOD STEREO AMPLIFIER ", и перепроверить. Проходит ли симптом? ДА: Заменить оригинальный стерео усилитель. НЕТ: " ЗАМЕНИТЬ AUDIO-NAVIGATION UNIT ". (ref-614114-S04036225492014050700000)(ref-614114-S14451494552014050700000)
Схема №753

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Установить положение файдера и весов в центр. Перед устранением неисправности перейдите к разделу " ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ АУДИО-НАВИГАЦИОННОГО БЛОКА НЕ ВКЛЮЧИТСЯ (НЕТ ОТОБРАЖЕНИЯ АУДИОИНФОРМАЦИИ И НЕТ ЗВУКА) УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ". Проверить разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)(ref-614115-S35302015302014050700000)

Схема №754
Схема №755
Схема №756
Схема №757
Схема №758
Схема №759
  1. Проверка устранения проблемы: 1. Включить аудио-навигационный блок в положение ON (II). 2. Включить аудиосистему и проверить наличие звука в каждом режиме (AM / FM, USB, Xm и CD). Звук в положении OK в каждом режиме? ДА: прерывистый отказ, система в положении OK. Проверить наличие неплотных соединений на аудио-навигационном блоке и динамиках. НЕТ: Отказ не может быть дублирован во всех режимах, перейдите к шагу 2. (ref-614115-S31596056152014050700000)(ref-614115-S14135724752014050700000)(ref-614115-S10753127442014050700000)(ref-614115-S07319102052014050700000)
  2. Определить возможную область отказа (уровень громкости, другие): 1. Проверить, что кнопка громкости не установлена на уровень min. Это на уровне MIN? ДА: Поднять уровень громкости, и перепроверить функцию. НЕТ: Перейти к шагу 3.
  3. Shorted провод проверить (SPKR lines): 1. Turn the Выключатель зажигания to замок (0). 2. Disconnect the following audio-navigation unit before disconnecting the CD ' s load mechanism. Audio-navigation unit A (24P) 3. Проверить целостность между этими контрольными точками и массой корпуса. 24P 24P A10 A15 A16 A19 A20
  4. Определить возможную зону отказа (динамик, другие) 1: 1. Проверить динамик(ы) без звука на наличие повреждений. Есть ли повреждения? ДА: Заменить неисправный динамик(ы) передней двери См. " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (2-ДВЕРЦА) " или " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (4-ДВЕРЦА) ". ДА: Заменить неисправный задний динамик (Ы), УСТАНОВКА, См. ". (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)
  5. Определение зоны возможного отказа (динамик, другие) 2: 1. Отсоединить следующий (ие) разъем(ы) " ДЛЯ УСТАНОВКИ НА ПЕРЕДНЮЮ ДВЕРЬ ", " ДЛЯ УСТАНОВКИ НА ЗАДНЮЮ ДВЕРЬ ", " ДЛЯ УСТАНОВКИ НА ЗАДНЮЮ ДВЕРЬ 2 ", " ДЛЯ УСТАНОВКИ НА ПЕРЕДНЮЮ ДВЕРЬ 2 ", " ДЛЯ УСТАНОВКИ НА ПЕРЕДНЮЮ ДВЕРЬ 2 ", " Для УСТАНОВКИ НА ПЕРЕДНЮЮ ДВЕРЬ ", " Для УСТАНОВКИ НА ЗАДНЮЮ ДВЕРЬ, ". (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614115-S31024442022014050700000)(ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)
  6. Rohr (SPKR lines): 1. Пересоедините разъем (разъемы) динамика No1 и No2. Измерить сопротивление между контрольными точками 1 и 2. Состояние контроля IG замок (0) Аудио-навигационный разъем A (24P): отключенные Цепи контроля Разъем 1: Аудио-навигационный блок A (24P) Тест-модуль A (24P) RLSPKR
  7. Контроль провода (Fr SPKR2) Контрольная точка No1 аудиоразъема ПРМ + 2 линии): 1.отсоединить следующий разъем (правый) передней дверцы No разъема 2p контроля аудиоразъемов ПРД-1шт (24P).переключить клеммы А и Б с помощью перемычки. Клемма A Разъем А аудио-навигационного блока № 15 (Lt GRN) Разъем A (PN1) № 16 24P 24P 24P 24P 24P 24P (ref-614114-S14451494552014050700000)
Схема №760
Схема №761

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ АВТОМОБИЛЯ ". Установить положение фейдера и весов в центр. Прежде чем делать это устранение неисправностей, перейдите к разделу " ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ АУДИОБЛОКА НЕ ВКЛЮЧИТСЯ (НЕТ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ И НЕТ ЗВУКА) УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ". Проверить разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)(ref-614115-S20591948652014050700000)

Схема №762
Схема №763
Схема №764
Схема №765
Схема №766
Схема №767
Схема №768
Схема №769
Схема №770
Схема №771
Схема №772
  1. Проверка проблемы: 1. Включить выключатель зажигания (II). 2. Включить аудиосистему и проверить звук в каждом режиме (AM / FM, USB и CD). Звук в ПОРЯДКЕ в каждом режиме? ДА: Прерывистый сбой, система в ПОРЯДКЕ в это время. Проверить наличие ослабленных соединений на аудиоблоке и динамике (ах). НЕТ: Сбой дублируется во всех режимах, перейдите к шагу 2. НЕТ: Перейти к ПЛОХОМУ ПРИЕМУ ЗВУКА: AM или НЕТ. (ref-614115-S31596056152014050700000)(ref-614115-S14135724752014050700000)(ref-614115-S07319102052014050700000)
  2. Определить возможную область отказа (уровень громкости, другие): 1. Проверить, что ручка громкости не установлена на уровень min. Это на уровне MIN? ДА: Поднять уровень громкости, и перепроверьте функцию. НЕТ: Переходите к шагу 3.
  3. Определить возможную область отказа (аудиоблок, другие): 1. " ВЫПОЛНИТЬ ФУНКЦИЮ САМОДИАГНОСТИКИ И ИСПОЛЬЗОВАТЬ РЕЖИМ ПРОВЕРКИ ДИНАМИКОВ ". Все ли динамики производили тональный сигнал? ДА Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИАЛЬНЫМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИАЛЬНОГО АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИБЛОКА 4 (БЕЗ ПЕРЕКЛЮЧЕНИЯ БЕЗ (БЕЗ ПРЕМИУМ). (ref-614115-S40826419512014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  4. Проверка предохранителя: 1. Переведите выключатель зажигания в положение замок (0). 2. Проверить следующий предохранитель. Предохранитель № A19 (20 А) Расположение Под капотом предохранитель / коробка реле Исправен ли предохранитель? ДА: Перейдите к шагу 5. НЕТ: Заменить предохранитель, и перепроверьте. Если предохранитель снова перегорает, проверить наличие короткого замыкания в цепи предохранителя № A19 (20 А).
  5. Проверка разомкнутого провода (+ линия B<UNK> PREMIUM<UNK> FAMP): 1. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Тестовая схема + B<UNK> PREMIUM<UNK> AMP Тестовая точка 1 Разъем стереоусилителя A (18P) № 3 (WHT) Контрольная точка 2 Корпус заземлен есть Напряжение батареи? ДА: Перейдите к шагу 6. A19
  6. Определить возможный участок отказа (линия SWD + B, другие): 1. Включить выключатель зажигания (II). 2. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая схема SWD + B Тестовая точка 1 Разъем стереоусилителя B (24P) № 13 (WHT) Контрольная точка 2 Корпус земля есть Напряжение аккумулятора? ДА: Перейти к шагу 8 НЕТ: Перейти к шагу 7.
  7. Снятие звукового сигнала разомкнутого провода (линия SWD + B): 1. Измерить напряжение между контрольными точками 1 и 2. Испытательное состояние IG ON (II) Испытательная схема SWD + B Контрольная точка 1 Разъем аудиоблока A (24P) № 21 (WHT) Контрольная точка 2 Корпус заземлен Напряжение аккумуляторной батареи? ДА: Устраните обрыв в проводе (ах) между стереоусилителем и звуковым блоком. НЕТ: Заменить аудиоблок. (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  8. Проверка разомкнутого провода (линия масса): 1. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая цепь масса Тестовая точка 1 Разъем стереоусилителя A (18P) № 1 (BLK) Тестовая точка 2 Масса корпуса Есть менее 0,2 В? ДА: Перейдите к шагу 9. НЕТ: устраните разомкнутое или высокое сопротивление в проводе между стереоусилителем и заземлением корпуса (G505).
  9. SHORTED провод (SPKR LINES, TWEETER LINES, SUBKRLT WOOFER LINES).КОРОТКИЙ ПРОВОД (Rxtr).КОНТР .КОНТР .КЛЮЧЕК .КЛЮЧЕК .КЛЮКЛЮЧКЛЮК- ( ( 3).КЛЮКЛЮКЛЮКЛЮК- .КЛЮКЛЮКЛЮКЛЮЧЧККККККККК- ( 3 ( 3 3 3 .к4).КЛЮК.КЛ ЛЮКК 18P 18P 18P A13 A12 A14 A15 A16 A17 A10
  10. Определить зону возможного отказа (динамик, другие) 1: 1. Проверить, нет ли повреждений в случае УДАЛЕНИЯ ЗАДНЕГО ДИНАМИКА и ЕГО УСТАНОВКИ. Есть ли повреждения? ДА: Заменить неисправный динамик передней двери. См. " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ПЕРЕДНЕГО ДИНАМИКА (2-ДВЕРЦА) " или " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ПЕРЕДНЕЙ ДВЕРЦЫ ". ДА: Заменить неисправный задний динамик (Ы) См. (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)
  11. Определение зоны отказа (динамик, другие) 2: 1. Отсоединить следующие разъем(ы): " УСТАНОВКА НА ПЕРЕДНЮЮ ДВЕРЬ ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ПЕРЕДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ". (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614115-S31024442022014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)(ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)
  12. ПРМ № 4 (SPKR, TWEETER lines, SUB<UNK> WOOFER lines): 1. Пересоедините разъем(ы) динамика. 2. Измерить сопротивление между контрольными точками 1 и 2. проверка CONDITION замок (0) Разъем A (18P) стереоусилителя: отключено Цепи контроля Точка 1: Разъем A стереоусилителя (18P) 18P
  13. No БЛОКА ПРЭД (No БЛОКА ПРЭД): 1. Отсоединить следующие разъемы (No БЛОКА ПРЭД) Отсоединить все диски перед отсоединением механизма нагрузки проигрывателя CD. Разъем блока ПРЭД B (24P) Разъем блока аудио A (24P) Разъем блока аудио E (8p) 2. Проверить целостность данных между контрольными точками 1 и 2. Условие IG замок (0) 18P 24P 24P 24P 24P 24P
  14. Shorted провод проверить (PRE lines): 1. Проверить целостность между этими контрольными точками и заземлением корпуса по отдельности. Условие тестирования IG замок (0) Разъем стереоусилителя A (18P): Отключен Разъем стереоусилителя B (24P): Отключен разъем аудиоблока A (24P): Отключен разъем аудиоблока E (8p): Отключен Клемма стереоусилителя B (24P) fl
  15. SHORTED провод No (SH<UNK> PRE NO), (R<UNK> PRE NO), ( R<UNK> NO), ( R<UNK> NO), ( R<UNK> PRE NO), ( R<UNK> NO), ( R<UNK> <UNK> ( ( 18P 24P 24P 24P
  16. Проверка аудиоблока: 1. " ЗАМЕНИТЬ ЗАВЕДОМО ИСПРАВНЫЙ СТЕРЕОУСИЛИТЕЛЬ, И ПЕРЕПРОВЕРИТЬ ". Симптом проходит? ДА: Заменить оригинальный стереоусилитель. НЕТ: Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИАЛЬНЫМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИАЛЬНОГО АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИАУДИБЛОКА БЕЗ (УСТАНОВКА ПАНЕЛИ БЕЗ). (ref-614114-S04036225492014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №773

Примечание" СНАЧАЛА ПРОВЕРИТЬ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ АВТОМОБИЛЯ ". Установить положение фейдера и весов в центр. Прежде чем делать это устранение неисправностей, перейдите к разделу " ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ АУДИОБЛОКА НЕ ВКЛЮЧИТСЯ (НЕТ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ И НЕТ ЗВУКА) УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ". Проверить разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)(ref-614115-S20591948652014050700000)

Схема №774
