Как проверить наличие расшифровки кода ошибки с помощью HDS
ПримечаниеПеред устранением неисправностей системы климат-контроля обратитесь к тестовому режиму А мультиплексной интегрированной системы управления (см. " УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ - ДИАГНОСТИЧЕСКИЙ РЕЖИМ А СИСТЕМЫ B-CAN "). (ref-217145-S15411960982006012800000)
Схема №45
- Убедитесь, что выключатель зажигания выключен.
- Подключите HDS к соединителю канала передачи данных (диагностический разъём) (A), расположенному со стороны водителя на приборной панели.
- Включите выключатель зажигания (II).
- Выберите коды неисправностей в меню режима управления микроклиматом кузова HDS.
- Проверьте наличие коды неисправностей (DTC) (расшифровка кода ошибки). Если указан расшифровка кода ошибки, перейдите к следующему шагу. Если расшифровка кода ошибки не указан, обратитесь к " ИНДЕКСУ УСТРАНЕНИЯ СИМПТОМОВ ". (ref-217130-S27550095782006012800000)
- Выключите выключатель зажигания.
- Отключите HDS от диагностический разъём.
- Выполните процедуру поиска и устранения неисправностей для указанного расшифровка кода ошибки.
Отображение входных сигналов датчиков в блоке управления климатом
Блок климат-контроля имеет режим, который отображает входные сигналы датчиков, которые он получает. Этот режим показывает, что блок климат-контроля получает от каждого из датчиков, по одному, и он может помочь вам определить, неисправен ли датчик.
Проверьте эти параметры перед использованием режима отображения входного сигнала датчика
- Включить выключатель зажигания (II) и проверить работу рециркуляционной двери; нажать кнопку рециркуляции для переключения с FRESH на RECIRC. Громкость воздуха и звук должны немного измениться.
- Установите ручку контроля температуры на желаемую испытательную температуру. При выборе температуры испытания обратите внимание на следующие пункты: настройка температуры " Lo " по умолчанию будет иметь значение MAX COOL, VENT и RECIRC. Настройка температуры " HI " по умолчанию будет иметь значение MAX HOT, FLOOR и FRESH. Настройки от 61 до 32°C будут использовать логику автоматического климат-контроля.
- Выключите выключатель зажигания.
Для запуска режима отображения входного сигнала датчика выполните следующие действия:
- Выключите выключатель зажигания.
- Нажмите и удерживайте обе кнопки AUTO и DUAL, затем запустите двигатель.

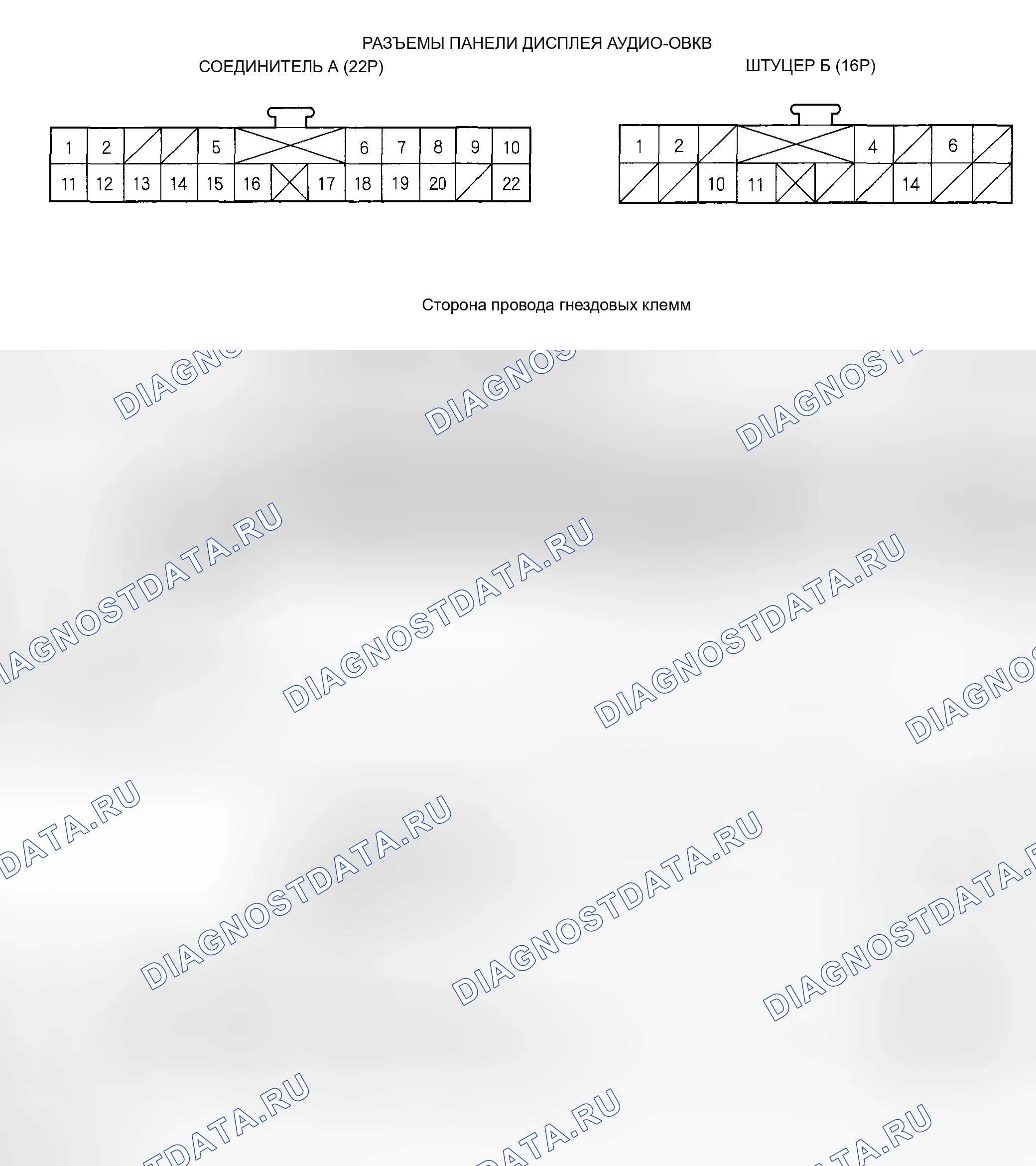

- После запуска двигателя отпустите кнопки. На панели дисплея аудио-ОВКВ будет мигать номер датчика, а затем значение для этого датчика. Запишите отображаемое значение.
- Для того, чтобы перейти к следующему датчику, нажмите кнопку аварийного отключения заднего окна. Датчик ITEM или DISPLAYED VALUE описание Датчик отображает значение 1 Температура в автомобиле Датчик ° C 2 Температура окружающей среды 3 Солнечная радиация Значение: Dark = 00, Flashlight = 04, Cloudy = 10, Sunny = 65 Ккал / м 2. H 4 Температура охлаждающей жидкости двигателя 5 Температура на выходе воздуха Температура ° C 6 Водитель
- Для отмены режима отображения входного сигнала датчика нажмите кнопку AUTO или выключите зажигание.
Таблица преобразования Цельсия в Фаренгейт
| ° C | ° F | ° C | ° F | ° C | ° F | ° C | ° F | ° C | ° F |
|---|---|---|---|---|---|---|---|---|---|
| 0 | 32 | 10 | 50 | 20 | 68 | 30 | 86 | 40 | 104 |
| 1 | 34 | 11 | 52 | 21 | 70 | 31 | 88 | 41 | 106 |
| 2 | 36 | 12 | 54 | 22 | 72 | 32 | 90 | 42 | 108 |
| 3 | 37 | 13 | 55 | 23 | 73 | 33 | 91 | 43 | 109 |
| 4 | 39 | 14 | 57 | 24 | 75 | 34 | 93 | 44 | 111 |
| 5 | 41 | 15 | 59 | 25 | 77 | 35 | 95 | 45 | 113 |
| 6 | 43 | 16 | 61 | 26 | 79 | 36 | 97 | 46 | 115 |
| 7 | 45 | 17 | 63 | 27 | 81 | 37 | 99 | 47 | 117 |
| 8 | 46 | 18 | 64 | 28 | 82 | 38 | 100 | 48 | 118 |
| 9 | 48 | 19 | 66 | 29 | 84 | 39 | 102 | 49 | 120 |
ПРЕОБРАЗОВАНИЕ ЦЕЛЬСИЯ В ГРАДУСЫ ФАРЕНГЕЙТА (1 ИЗ 2)
| ° C | ° F | ° C | ° F | ° C | ° F | ° C | ° F | ° C | ° F |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 122 | 60 | 140 | 70 | 158 | 80 | 176 | 90 | 194 |
| 51 | 124 | 61 | 142 | 71 | 160 | 81 | 178 | 91 | 196 |
| 52 | 126 | 62 | 144 | 72 | 162 | 82 | 180 | 92 | 198 |
| 53 | 127 | 63 | 145 | 73 | 163 | 83 | 181 | 93 | 199 |
| 54 | 128 | 64 | 147 | 74 | 165 | 84 | 183 | 94 | 201 |
| 55 | 131 | 65 | 149 | 75 | 167 | 85 | 185 | 95 | 203 |
| 56 | 133 | 66 | 151 | 76 | 169 | 86 | 187 | 96 | 205 |
| 57 | 135 | 67 | 152 | 77 | 170 | 87 | 188 | 97 | 207 |
| 58 | 136 | 68 | 154 | 78 | 172 | 88 | 190 | 98 | 208 |
| 59 | 139 | 69 | 158 | 79 | 174 | 89 | 192 | 99 | 210 |
ПРЕОБРАЗОВАНИЕ ЦЕЛЬСИЯ В ГРАДУСЫ ФАРЕНГЕЙТА (2 ИЗ 2)
Алфавитно-цифровая таблица преобразования
| Просмотр показаний (буквенно-цифровой) | ° C | ° F | % |
|---|---|---|---|
| A1 - A9 | От 1 до -9 | От 30 до 16 | От 1 до -9 |
| B0 - B9 | От 10 до -19 | От 14 до -2 | От 10 до -19 |
| От C0 до C9 | От 20 до -29 | От 4 до -20 | От 20 до -29 |
| От D0 до D9 | От 30 до 39 | От 22 до -38 | От 30 до 39 |
| E0 - E9 | От 40 до -49 | От 40 до -58 | |
| F0 - F9 | От 50 до -59 | С 58 по -74 | + 100 до + 109 |
БУКВЕННО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ.
Как проверить расшифровку кода ошибки с помощью HDS
| DTC | Элемент или симптом обнаружения | ECU | Тип расшифровка кода ошибки | См. |
|---|---|---|---|---|
| B1200 | Ошибка цепи связи (шина Off) | Блок климат-контроля | Потеря связи | (см. " расшифровка кода ошибки B1050, B1100, B1150, B1200, B1250: ОШИБКА ЛИНИИ ШИНЫ СВЯЗИ ") (ref-217145-S13134186192006012800000) |
| B1202 | Внутренняя ошибка блока климат-контроля | Блок климат-контроля | Внутренняя ошибка | (см. " расшифровка кода ошибки B1202: ВНУТРЕННЯЯ ОШИБКА БЛОКА КЛИМАТ-КОНТРОЛЯ ") (ref-217130-S22410563622006012800000) |
| B1205 | Блок климат-контроля потерял связь с модулем управления датчиком (сообщение VSP / NE) | Блок климат-контроля | Потеря связи | (см. " расшифровка кода ошибки B1205: CLIMATE управление UNIT LOST COMMUNICATION с THE Указатель управление модуль (VSP / NE MESSAGE) ") (ref-217130-S40646978282006012800000) |
| B1206 | Блок климат-контроля потерял связь с модулем управления манометром (сообщение температура охлаждающей жидкости) | Блок климат-контроля | Потеря связи | (см. " расшифровка кода ошибки B1206: CLIMATE управление UNIT LOST COMMUNICATION с THE Указатель управление модуль (температура охлаждающей жидкости MESSAGE) ") (ref-217130-S40646978282006012800000) |
| B1207 | Блок климат-контроля потерял связь с модулем управления манометром (сообщение ILLUMI) | Блок климат-контроля | Потеря связи | (см. " расшифровка кода ошибки B1207: CLIMATE управление UNIT LOST COMMUNICATION с THE Указатель управление модуль (ILLUMI MESSAGE) ") (ref-217130-S40646978282006012800000) |
| B1225 | Обрыв в цепи датчика температуры автомобиля | Блок климат-контроля | Ошибка сигнала | (см. " расшифровка кода ошибки B1225 ИЛИ ИНДИКАТОР расшифровка кода ошибки A: РАЗОМКНУТ В ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ В АВТОМОБИЛЕ ") (ref-217130-S30547040582006012800000) |
| B1226 | Короткое замыкание в цепи датчика температуры автомобиля | Блок климат-контроля | Ошибка сигнала | (см. " ИНДИКАТОР расшифровка кода ошибки B1226 ИЛИ расшифровка кода ошибки B: КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ В АВТОМОБИЛЕ ") (ref-217130-S23754941302006012800000) |
| B1227 | Обрыв в цепи датчика температуры наружного воздуха | Блок климат-контроля | Ошибка сигнала | (см. " ИНДИКАТОР расшифровка кода ошибки B1227 ИЛИ расшифровка кода ошибки C: ОБРЫВ В ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА ") (ref-217130-S36740151182006012800000) |
| B1228 | Короткое замыкание в цепи датчика температуры наружного воздуха | Блок климат-контроля | Ошибка сигнала | (см. " ИНДИКАТОР расшифровка кода ошибки B1228 ИЛИ расшифровка кода ошибки D: КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА ") (ref-217130-S14170536432006012800000) |
| B1229 | Обрыв в цепи датчика солнечного света | Блок климат-контроля | Ошибка сигнала | (см. " ИНДИКАТОР расшифровка кода ошибки B1229 ИЛИ расшифровка кода ошибки E: ОБРЫВ В ЦЕПИ ДАТЧИКА СОЛНЕЧНОГО СВЕТА ") (ref-217130-S25561353072006012800000) |
| B1230 | Короткое замыкание в цепи датчика солнечного света | Блок климат-контроля | Ошибка сигнала | (см. " расшифровка кода ошибки B1230 ИЛИ ИНДИКАТОР расшифровка кода ошибки F: КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА СОЛНЕЧНОГО СВЕТА ") (ref-217130-S38888732862006012800000) |
| B1231 | Обрыв в цепи датчика температуры испарителя | Блок климат-контроля | Ошибка сигнала | (См. " ИНДИКАТОР расшифровка кода ошибки B1231 ИЛИ расшифровка кода ошибки G: ОТКРЫТ В ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ ") (ref-217130-S21033604302006012800000) |
| B1232 | Короткое замыкание в цепи датчика температуры испарителя | Блок климат-контроля | Ошибка сигнала | (См. " ИНДИКАТОР расшифровка кода ошибки B1232 ИЛИ расшифровка кода ошибки H: КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ ") (ref-217130-S18943163522006012800000) |
| B1233 | Обрыв в цепи двигателя управления воздушной смесью водителя | Блок климат-контроля | Ошибка сигнала | (см. " ИНДИКАТОР расшифровка кода ошибки B1233 ИЛИ расшифровка кода ошибки I: ОБРЫВ В ЦЕПИ ДВИГАТЕЛЯ УПРАВЛЕНИЯ СМЕШИВАНИЕМ ВОЗДУХА ВОДИТЕЛЯ ") (ref-217130-S36931919842006012800000) |
| B1234 | Короткое замыкание в цепи двигателя управления смешиванием воздуха водителя | Блок климат-контроля | Ошибка сигнала | (См. " расшифровка кода ошибки B1234 ИЛИ ИНДИКАТОР расшифровка кода ошибки J: КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДВИГАТЕЛЯ УПРАВЛЕНИЯ СМЕШИВАНИЕМ ВОЗДУХА ВОДИТЕЛЯ ") (ref-217130-S05515220292006012800000) |
| B1235 | Проблема в рычажном механизме управления воздушной смесью водителя, двери или двигателя | Блок климат-контроля | Ошибка сигнала | (см. " ИНДИКАТОР расшифровка кода ошибки B1235 ИЛИ расшифровка кода ошибки K: ПРОБЛЕМА В РЫЧАЖНОМ МЕХАНИЗМЕ УПРАВЛЕНИЯ СМЕШИВАНИЕМ ВОЗДУХА ВОДИТЕЛЯ, ДВЕРИ ИЛИ ДВИГАТЕЛЕ ") (ref-217130-S24736239082006012800000) |
| B1236 | Обрыв в цепи двигателя контроля воздушной смеси пассажира | Блок климат-контроля | Ошибка сигнала | (См. " ИНДИКАТОР расшифровка кода ошибки B1236 ИЛИ расшифровка кода ошибки О: ОБРЫВ В ЦЕПИ ДВИГАТЕЛЯ УПРАВЛЕНИЯ СМЕШИВАНИЕМ ВОЗДУХА ПАССАЖИРА ") (ref-217130-S40482407772006012800000) |
| B1237 | Короткое замыкание в цепи двигателя контроля воздушной смеси пассажира | Блок климат-контроля | Ошибка сигнала | (См. " расшифровка кода ошибки B1237 ИЛИ ИНДИКАТОР расшифровка кода ошибки P: КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДВИГАТЕЛЯ УПРАВЛЕНИЯ СМЕШИВАНИЕМ ВОЗДУХА ПАССАЖИРА ") (ref-217130-S22213324502006012800000) |
| B1238 | Проблема в рычажном механизме управления воздушной смесью, двери или двигателе пассажира | Блок климат-контроля | Ошибка сигнала | (См. " ИНДИКАТОР расшифровка кода ошибки B1238 ИЛИ расшифровка кода ошибки Q: ПРОБЛЕМА В РЫЧАЖНОМ МЕХАНИЗМЕ УПРАВЛЕНИЯ СМЕШИВАНИЕМ ВОЗДУХА ПАССАЖИРА, ДВЕРИ ИЛИ ДВИГАТЕЛЕ ") (ref-217130-S01878067972006012800000) |
| B1239 | Обрыв или короткое замыкание в цепи двигателя управления режимом | Блок климат-контроля | Ошибка сигнала | (см. " ИНДИКАТОР расшифровка кода ошибки B1239 ИЛИ расшифровка кода ошибки L: ОБРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДВИГАТЕЛЯ УПРАВЛЕНИЯ РЕЖИМОМ ") (ref-217130-S17721096272006012800000) |
| B1240 | Проблема в рычажном механизме управления режимом, дверях или двигателе | Блок климат-контроля | Ошибка сигнала | (см. " ИНДИКАТОР расшифровка кода ошибки B1240 ИЛИ расшифровка кода ошибки M: ПРОБЛЕМА В РЫЧАЖНОМ МЕХАНИЗМЕ УПРАВЛЕНИЯ РЕЖИМОМ, ДВЕРЯХ ИЛИ ДВИГАТЕЛЕ ") (ref-217130-S37797389622006012800000) |
| B1241 | Проблема в цепи двигателя воздуходувки | Блок климат-контроля | Ошибка сигнала | (см. " расшифровка кода ошибки B1241 ИЛИ ИНДИКАТОР расшифровка кода ошибки N: ПРОБЛЕМА В ЦЕПИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА ") (ref-217130-S40087852062006012800000) |
ИНДЕКС УСТРАНЕНИЯ НЕПОЛАДОК расшифровка кода ошибки
Эта система автоматически контролирует температуру и режим вентиляции направления воздуха на сторону водителя и пассажира, в зависимости от угла солнца, и направления движения автомобиля. Он вычисляет такую информацию, как дата, время, долгота и широта от навигационной системы, а также силу излучения солнца от датчика солнечного света, чтобы определить соответствующее положение режима и температуру, которая будет направлена в каждую сторону.
