Система внутреннего освещения - BLACKWOOD и F150: Диагностика Ford Pickup F250 Super Duty I

Внутреннее освещение 28 иллюстраций ~1 мин чтения

Индекс расшифровки кода ошибки GEM (расшифровка кода ошибки)

DTCОписаниеИсточникДействие
B1313Отказ цепи катушки реле сохранения заряда батареиGEMПренебрежение
B1322Дверь водителя Приоткрыто цепи замыкание на массуGEMПЕРЕХОДИТЕ к " КОНТРОЛЬНОМУ СТОЛУ Б ". (ref-192299-S38713300172005100400000)
B1338Замыкание цепи двери Приоткрыто RR на массуGEMПЕРЕХОДИТЕ К " диагностический тест C ". (ref-192299-S25341540092005100400000)
B1373Реле входа с подсветкой короткое замыкание на батареюGEMПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-192299-S08416714002005100400000)
B1574Замыкание цепи двери Приоткрыто LR на массуGEMПЕРЕХОДИТЕ К " диагностический тест C ". (ref-192299-S25341540092005100400000)
B1610Входное короткое замыкание на массу с подсветкойGEMПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-192299-S08416714002005100400000)
Для всех остальных коды неисправностейGEMПЕРЕХОДИ в " МНОГОФУНКЦИОНАЛЬНЫЙ ЭЛЕКТРОННЫЙ МОДУЛЬ - F150 ". (ref-192305)

ИНДЕКС расшифровка кода ошибки GEM (расшифровка кода ошибки)

Диаграмма симптомов

СостояниеВозможные источникиДействие
Лампы вежливости не работаютЦентральный блок предохранителей и реле (Cjb) предохранитель 14 (15A). Цепь(и). GEM. Внутреннее ламповое реле. Защитное реле аккумулятора. Центральная соединительная коробка.ПЕРЕХОДИТЕ К " ТОЧНОМУ КОНТРОЛЮ А ". (ref-192299-S18536421982005092200000)
Лампы вежливости не включаются при открытой одной двериGEM. Выключатель предупредительной лампы открытия двери. Цепь(и). Внутреннее ламповое реле. Реле экономии заряда батареи.ПЕРЕХОДИТЕ к " КОНТРОЛЬНОМУ СТОЛУ Б ". (ref-192299-S38713300172005100400000)
Лампы вежливости постоянно горятЦепь(и). GEM. Внутреннее ламповое реле. центральный блок предохранителей и реле. Выключатель фары (выключатель верхней внутренней лампы). Переключатель предупредительной лампы открытия двери.ПЕРЕХОДИТЕ К " диагностический тест C ". (ref-192299-S25341540092005100400000)
Светящийся вход не работает при использовании удаленного передатчикаРеле внутренней лампы. Реле экономии заряда аккумулятора. Предохранитель Cjb 14 (15A). Цепь(и). GEM. Центральный модуль безопасности.ПЕРЕХОДИТЕ В " КОНТРОЛЬ ТОЧКОМ Г ". (ref-192299-S08416714002005100400000)
Внутренние лампы работают неправильно (другие фонари вежливости работают)Предохранитель Cjb 14 (15A) или 15. Цепь(и). GEM.ПЕРЕХОДИТЕ к " диагностический тест E ". (ref-192299-S13577014772005100400000)
Требуемое освещение не работаетПредохранитель Bjb 15 (10A). Предохранитель Cj 14 (15A). Цепь(и). GEM.ПЕРЕХОДИ в " диагностический тест F ". (ref-192299-S14036973262005100400000)
Лампа освещения индивидуального спроса не работаетСхемотехника.ПЕРЕХОДИ в " диагностический тест G ". (ref-192299-S18523452232005100400000)
Лампочка.УСТАНОВИТЬ новую колбу. Проверить систему на нормальную работу.

СХЕМА СИМПТОМОВ

Схема №2
Схема №3
Схема №4
Схема №5
Схема №6
Схема №7
Схема №8
Схема №9
Схема №10
Схема №11
Схема №12

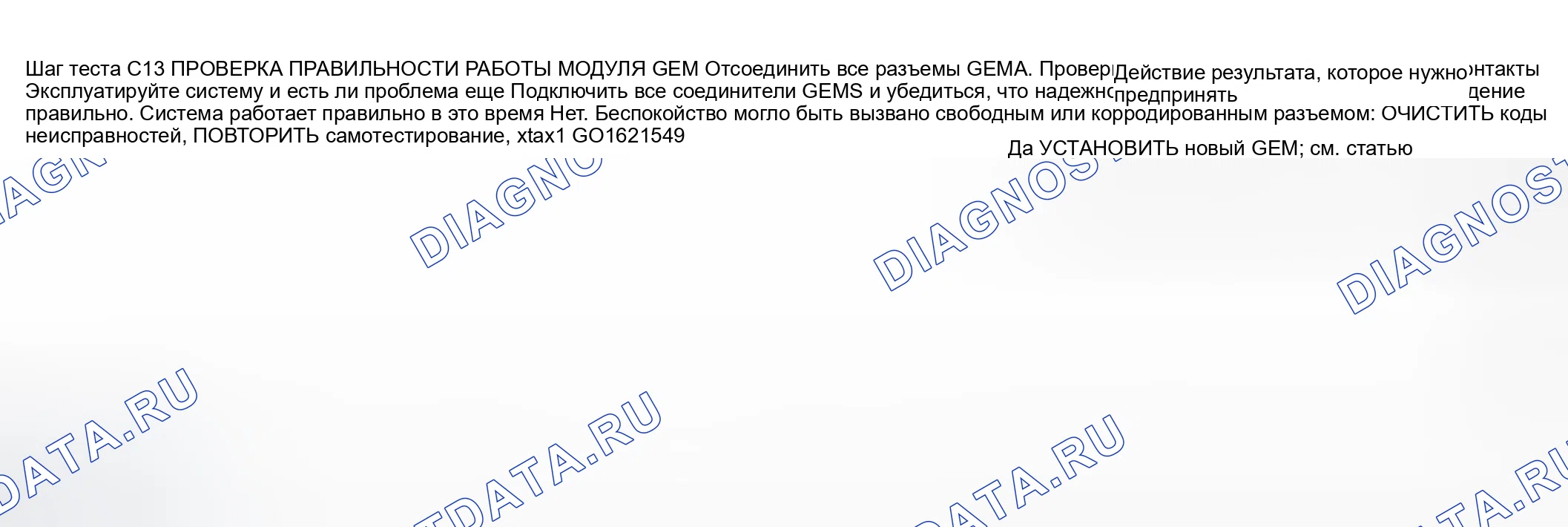

Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
  1. Снять лампу в сборе. Осторожно отпустить объектив лампы. ПРИМЕЧАНИЕ: Определить расположение каждого винта, чтобы помочь в установке лампы в сборе. Снять внутренние винты лампы. Снять лампу в сборе.
