Система стеклоочистителя и омывателя состоит из следующих компонентов:

  1. Щетки стеклоочистителя
  2. Поворотные рычаги стеклоочистителя
  3. Поворотный рычаг стеклоочистителя заднего стекла (только для экскурсий)
  4. Монтажный рычаг стеклоочистителя и поворотный вал
  5. Двигатель переднего стеклоочистителя
  6. Двигатель стеклоочистителя заднего стекла (только для экскурсий)
  7. Емкость для жидкости омывателя ветрового стекла
  8. Жидкостный насос омывателя ветрового стекла
  9. Выключатель стеклоочистителя/омывателя (входит в состав многофункционального выключателя)

Переключатель стеклоочистителя/омывателя

Выключатель стеклоочистителя / омывателя является неотъемлемой частью многофункционального переключателя рулевой колонки. См. раздел " ПЕРЕКЛЮЧАТЕЛИ РУЛЕВОЙ КОЛОНКИ ". (ref-193707)

Обратитесь к разделу " СТЕКЛООЧИСТИТЕЛЬ / ШАЙБА " для получения информации о схеме и разъеме. (ref-154426-S27885034112003080900000)

Схема №56

Высокоскоростные стеклоочистители

Высокая скорость активируется, когда многофункциональный выключатель стеклоочистителя подает землю на входы модуля двигателя стеклоочистителя. Затем модуль двигателя стеклоочистителя подает землю на датчик движения / парковки и катушку реле высокого / низкого уровня, активируя реле с напряжением, подаваемым от аккумулятора через центральную соединительную коробку (Cjb). Когда модуль двигателя стеклоочистителя получает напряжение от датчика движения / парковки, он удаляет землю с датчика движения / парковки, отключая его. Двигатель стеклоочистителя продолжает работать от подключенного напряжения.

Низкоскоростные стеклоочистители

Низкая скорость активируется, когда многофункциональный переключатель подает определенное масса на входы скорости модуля двигателя стеклоочистителя. Модуль двигателя стеклоочистителя затем подает масса только на катушку реле движения / парковки стеклоочистителя, активируя ее. Когда реле движения / парковки стеклоочистителя активируется, деактивированное реле высокого / низкого стеклоочистителя подключает напряжение к двигателю стеклоочистителя с низким входом, активируя двигатель стеклоочистителя. Модуль двигателя стеклоочистителя продолжает работать на той же скорости, что и двигатель стеклоочистителя.

Стеклоочистители с прерывистой скоростью

Периодическая скорость стеклоочистителя активируется с помощью массы, управляемого входами многофункционального переключателя в модуль двигателя стеклоочистителя. Затем модуль двигателя стеклоочистителя отключает работу стеклоочистителя / катушку реле парковки и переключает напряжение через реле высокого / низкого уровня стеклоочистителя. Реле высокого / низкого уровня остается отключенным, подавая напряжение на вход низкой скорости двигателя стеклоочистителя и активируя двигатель стеклоочистителя. Когда модуль двигателя стеклоочистителя получает заземленный вход, двигатель продолжает работать до тех пор, пока программное обеспечение стеклоочистителя не отключится.

Стеклоочистители с зависимостью от скорости

Моторный модуль стеклоочистителя реагирует на команды управления стеклоочистителями, интерпретируя входные сигналы от системы ABS. Зависящие от скорости стеклоочистители будут компенсировать дополнительную влагу, которая накапливается на лобовом стекле при более высоких скоростях, за исключением случаев, когда многофункциональный переключатель находится в положении INT 1. На более высоких скоростях функция, зависящая от скорости, сокращает задержку между стеклоочистителями при использовании стеклоочистителей с переменным интервалом. Задержки будут автоматически регулироваться при скоростях от 16 до 105 км / ч (10 и 65 миль / ч).

Система прерывистого стеклоочистителя заднего стекла (только для экскурсий)

Двигатель стеклоочистителя заднего стекла периодически увеличивает скорость стеклоочистителя, когда модуль двигателя стеклоочистителя заднего окна получает масса, управляемое входными сигналами многофункционального переключателя, на модуль двигателя стеклоочистителя заднего окна. Модуль двигателя стеклоочистителя заднего окна затем активирует реле стеклоочистителя заднего окна (внутреннее), мгновенно заземляя катушку реле. Это активирует двигатель стеклоочистителя заднего окна путем подачи напряжения из блока предохранителей и реле аккумулятора (Bjb). Как только двигатель двигателя стеклоочистителя заднего окна активируется, его переключатель внутреннего хода / парковки подключает напряжение к двигателю, поддерживая его рабочее напряжение.

Омыватель ветрового стекла или омыватель заднего окна активируется внутренними модулями двигателя стеклоочистителя, когда он получает масса от многофункционального переключателя между входами омывателя. В зависимости от правильного массы внутренние модули двигателя стеклоочистителя активируют либо омыватель ветрового стекла, либо реле омывателя заднего окна (внутреннее), заземляя соответствующую катушку реле. Когда любое реле активируется, оно подключает напряжение к насосу омывателя, в то время как деактивированное реле обеспечивает масса насоса омывателя. Таким образом полярность напряжения является обратимой для достижения направленного изменения насоса и омывателя.

Режим по умолчанию

Двигатель стеклоочистителя по умолчанию работает в этом режиме, когда датчик RUN / PARK не воспринимает магнит Холла внутри двигателя стеклоочистителя, это может быть вызвано препятствием стеклоочистителей или связующим звеном. Двигатель стеклоочистителя будет продолжать работать в режиме высокой / низкой скорости в течение 60 секунд.

Схема №57
  1. Проверка интересов клиента путем эксплуатации системы.
  2. Визуально проверить следующее на наличие явных признаков механических или электрических повреждений.
  3. Если обнаружена очевидная причина наблюдаемой или сообщаемой проблемы, исправьте причину (если возможно), прежде чем переходить к диаграмме симптомов.
Схема №58
Схема №59
Схема №60
Схема №61
Схема №62
Схема №63
Схема №64
Схема №65
Схема №66
Схема №67
Схема №68
Схема №69
Схема №70

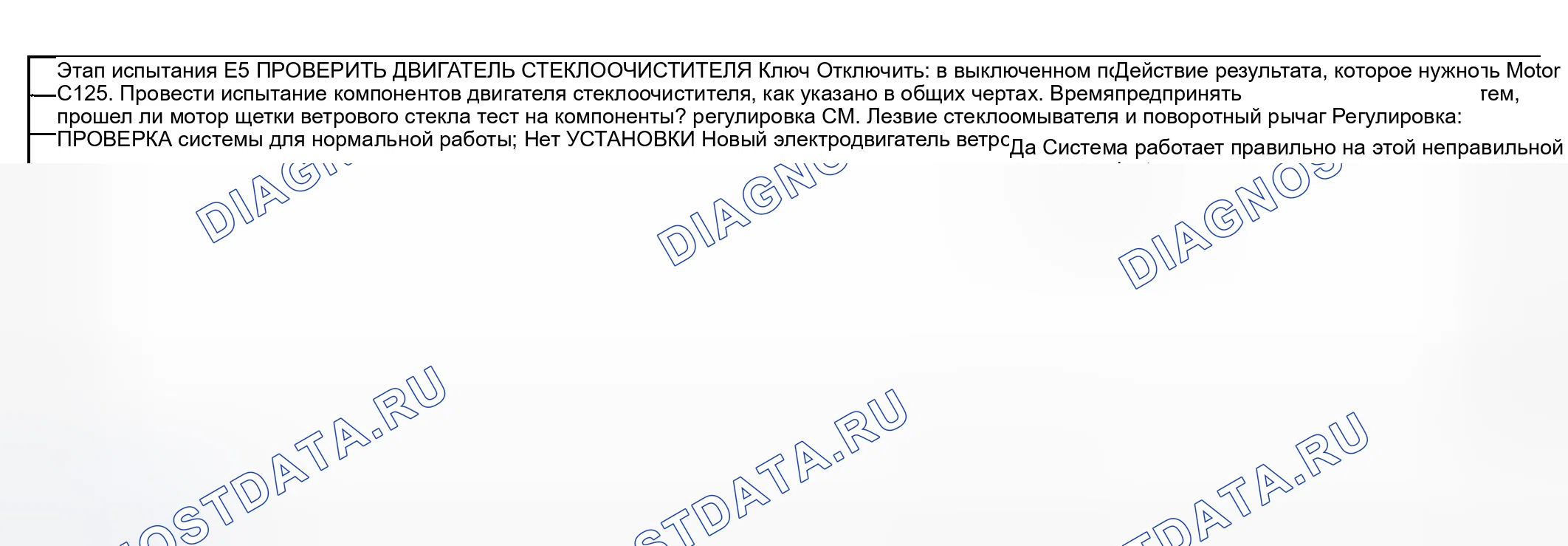

Схема №71
Схема №72
Схема №73
Схема №74
Схема №75
Схема №76
Схема №77
Схема №78
Схема №79
Схема №80
Схема №81
Схема №82
Схема №83
Схема №84
Схема №85
Схема №86
Схема №87
Схема №88
Схема №89
Схема №90
Схема №91

Низкая скорость

Испытайте режим низкой скорости, подключив отдельный набор контрольных выводов от массы батареи (-) к боковым штырям 9 и 10 (6) двигателя стеклоочистителя (4). Когда эти штыри заземлены, двигатель стеклоочистителя теперь должен работать в режиме низкой скорости.

Высокая скорость

Испытайте высокоскоростной режим, подключив отдельный набор контрольных выводов от массы аккумуляторной батареи (-) к боковым штырям 1, 9 и 10 (7) двигателя стеклоочистителя (4). Когда эти штыри заземлены, работа двигателя стеклоочистителя теперь должна быть в высокоскоростном режиме.

Реле насоса омывателя (встроенное)

Проверить функцию реле внутренней мойки двигателя стеклоочистителя, измерив напряжение между контактом 7 (8) на стороне двигателя стеклоочистителя (4) и землей при заземлении контакта 12 (9) на стороне двигателя стеклоочистителя (4). Когда входной контакт 12 команды на промывку заземлен, измеренное напряжение должно составлять 10 вольт или более.

Включенный режим

Проверить режим включения, подключив отдельный набор контрольных выводов от массы аккумуляторной батареи (-) к боковым штырям 6 и 7 (6) двигателя стеклоочистителя (4). Когда эти штыри заземлены, двигатель стеклоочистителя заднего окна теперь должен находиться в режиме включения.

Проверить функцию реле внутренней мойки двигателя стеклоочистителя заднего окна, измерив напряжение между контактом 5 (7) на стороне двигателя стеклоочистителя (4) и землей. Когда входной контакт 6 (7) команды промывки заземлен, измеренное напряжение должно составлять 10 вольт или более.

Схема №92
Схема №93
Схема №94
  1. Зацикливайте и паркуйте стеклоочистители.
  2. Убедиться, что расстояние между центром щетки стеклоочистителя и нижней частью ветрового стекла соответствует техническим требованиям.
  3. Убедиться, что расстояние между центром щетки стеклоочистителя лобового стекла водителя и нижней частью ветрового стекла соответствует техническим требованиям.
  4. Если расстояние не соответствует спецификации, снять поворотные рычаги стеклоочистителя и переместить их в соответствии со спецификацией (см. " Поворотный рычаг стеклоомывателя "). (ref-193767-S29347269082005092500000)
Схема №95
  1. Поднять поворотный рычаг стеклоочистителя в полностью вертикальное положение.
  2. Снять поворотный рычаг стеклоочистителя, отпустить стопорный язычок и снять поворотный рычаг стеклоочистителя.
  3. Чтобы установить, переверните процедуру снятия. ПРИМЕЧАНИЕ: во время установки необходимо вытащить фиксирующий язычок в его полностью открытое (незапертое) положение и удерживать при сборке поворотного рычага на монтажном рычаге и поворотной оси. Совместите ключ на головке поворотного кронштейна со шпоночной канавкой на валах. Это позволит убедиться, что поворотный рычаг правильно выровнен. Если необходимо, ключ можно снять. Для регулировки поворотных рычагов стеклоочистителя обратитесь к разделу " Регулировка щетки стеклоочистки и поворотного коромысла ". (ref-193767-S16492001792005092500000)
Схема №96
Схема №97
  1. ВНИМАНИЕ: Соблюдать осторожность, чтобы защитить лакокрасочное покрытие автомобиля при выполнении этой процедуры или возможном повреждении.
  2. Снять кронштейн шкворня заднего стеклоочистителя, отвернуть гайку, снять кронштейн шкворня заднего стеклоочистителя, отсоединить шланг омывателя заднего окна.
Схема №98
Схема №99
Схема №100
  1. Переведите двигатель стеклоочистителя заднего окна в стояночное положение. Повернуть ключ в положение RUN (РАБОТА). Повернуть переключатель стеклоочистителя заднего окна в положение INT 1 (ВНУТР. 1). Позвольте двигателю стеклоочистителя заднего окна работать не менее одного цикла. Повернуть переключатель стеклоочистителя заднего окна в положение OFF (ВЫКЛ.).
  2. Установить задний поворотный рычаг стеклоочистителя, подсоединить шланг омывателя заднего окна, установить задний поворотный рычаг стеклоочистителя с лопаткой стеклоочистителя параллельно нижней части заднего окна, наверните стопорную гайку.
  3. Установить заднюю крышку рычага поворота стеклоочистителя.
  4. Включить задний стеклоочиститель как минимум на один цикл и убедиться, что поворотный рычаг находится в правильном положении для парковки, как только задний двигатель стеклоочистителя будет допущен к парковке.
  5. Если задний поворотный рычаг стеклоочистителя не припарковался в правильном положении, повторить шаги первый и второй.
Схема №101
  1. Снять верхние вентиляционные панели капота (см. раздел " ПЕРЕДНИЕ ТОРЦЕВЫЕ ПАНЕЛИ КУЗОВА "). (ref-211772)
  2. Снять монтажный рычаг стеклоочистителя и поворотный вал, вывернуть пять болтов, отсоединить электрический соединитель, снять монтажный рычаг стеклоочистителя и поворотный вал в сборе.
  3. При необходимости снять двигатель стеклоочистителя (см. раздел " Двигатель стеклоомывателя "). (ref-193767-S41989353852005092500000)
  4. Для установки выполнить процедуру удаления в обратном порядке.
Схема №102
Схема №103
Схема №104
  1. Снять верхние вентиляционные панели капота (см. раздел " ПЕРЕДНИЕ ТОРЦЕВЫЕ ПАНЕЛИ КУЗОВА "). (ref-211772)
  2. Снять кронштейн крепления стеклоочистителя и шкворневой вал в сборе, вывернуть пять болтов, отсоединить электрический соединитель, снять кронштейн крепления стеклоочистителя и шкворневой вал в сборе.
  3. Снять болт и рычажный механизм стеклоочистителя.
  4. Отвернуть болты и снять мотор стеклоочистителя.
  5. Для установки выполнить процедуру удаления в обратном порядке.
Схема №105
Схема №106
Схема №107
  1. Извлечь лоток для батарей (см. раздел " АККУМУЛЯТОРНАЯ БАТАРЕЯ, МОНТАЖ И КАБЕЛИ "). (ref-193745)
  2. Отведите резервуар с жидкостью для омывателя ветрового стекла в сторону. Снять болты. Отведите резервуар с жидкостью для омывателя ветрового стекла в сторону.
  3. Снять емкость с жидкостью омывателя ветрового стекла, отсоединить электрический соединитель и отсоединить шланг омывателей лобового стекла (при наличии). ВНИМАНИЕ: Раствор для омыватель ветрового окна содержит ядовитый метанол. Соблюдать все меры предосторожности и предупреждения, указанные на этикетке контейнера с раствором для омывающих стекол. ПРИМЕЧАНИЕ: Жидкость для обмывателей ветровых стекол должна собираться в контейнер после отсоединения шланга омывающего стекла.
  4. Снять бачок с жидкостью омывателя ветрового стекла.
  5. Снять насос омывателя лобового стекла.
  6. ВНИМАНИЕ: Не производите электрическое соединение перед заполнением емкости омывателя лобового стекла, не эксплуатируйте насос для омывателей ветрового стекла до заполнения емкости.
Схема №108
  1. Снять задний поворотный кронштейн согласно " стеклоочиститель PIVOT ARM - задний ". (ref-193767-S34725993142005092500000)
  2. Снять нижнюю панель отделки затвора (см. раздел " ВНУТРЕННЯЯ ОТДЕЛКА И ОРНАМЕНТЫ "). (ref-193760)
  3. Снять задний двигатель стеклоочистителя, отвернуть три болта заднего двигателя стеклоочистителя, отсоединить электрический соединитель и снять задний двигатель стеклоочистителя.
  4. Для установки выполнить процедуру удаления в обратном порядке.
