Люк в крыше - BLACKWOOD и F150: Прочее Ford Pickup F250 Super Duty I

Люк и складной верх кузова 25 иллюстраций ~2 мин чтения

Панель открывания крыши

Система панелей открывания крыши состоит из

  1. Электродвигатель панели открывания крыши
  2. Модуль панели проема крыши
  3. Панель открывания крыши
  4. Подвесная консоль
  5. Каркас панели проема крыши
  6. Сливной шланг рамы панели проема крыши
  7. Панель открывания крыши водяной желоб
  8. Дефлектор воздуха панели открывания крыши
  9. Подъемник панели открывания крыши в сборе

Обратитесь к разделу " Питание верх / Панорамная крыша (люк) " для получения информации о схеме и разъеме. (ref-154341-S09674021182003080900000)

Схема №10
Схема №11
  1. Проверка интересов клиента путем эксплуатации системы.
  2. Визуально проверить наличие явных признаков механических или электрических повреждений.
  3. Если обнаружена очевидная причина наблюдаемой или сообщаемой проблемы, исправьте причину (если возможно), прежде чем переходить к следующему шагу.
  4. Если проблема визуально не очевидна, проверить симптом и перейдите к диаграмме симптомов.
Схема №12
Схема №13
Схема №14

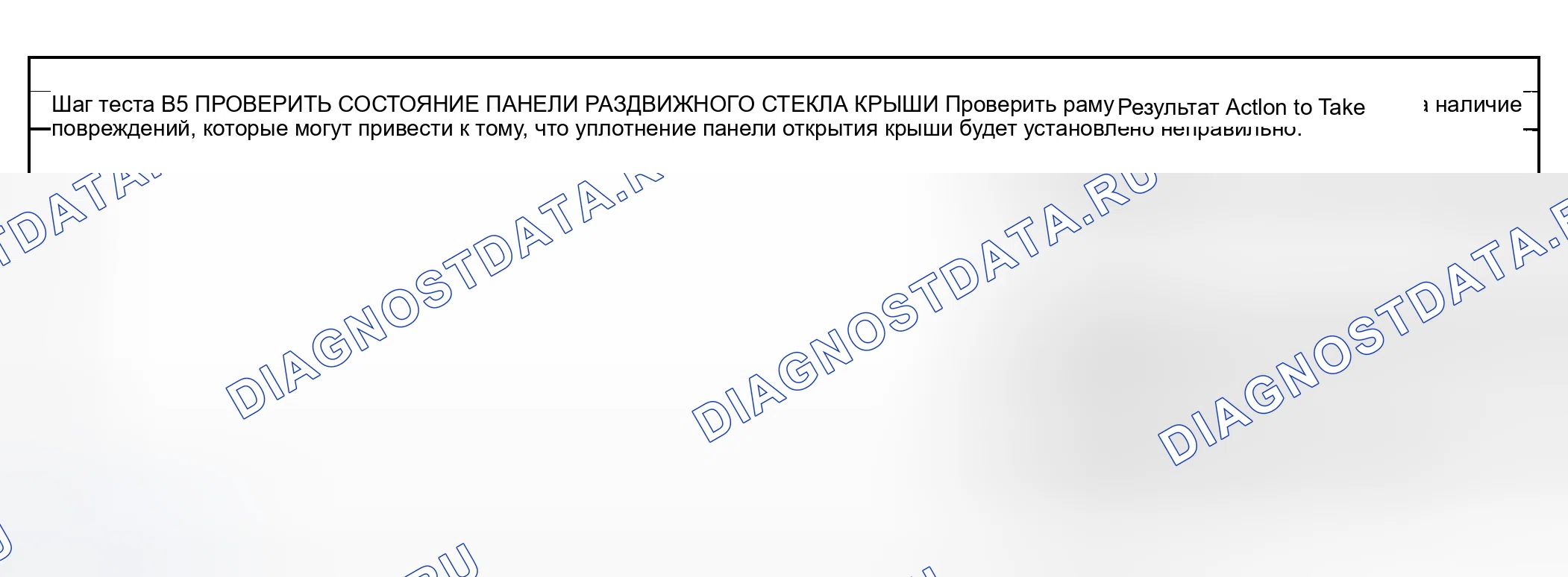

Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
  1. Измерить сопротивление между следующими контактами разъема подвесной консоли (со стороны компонента) следующим образом:
Схема №26
Схема №27
  1. Ослабить болты панели открывания крыши со стороны водителя.
  2. Вставить пластиковую планку (или аналогичный инструмент) между задней частью уплотнения панели проема крыши и панелью проема кровли.
  3. Аккуратно передвиньте панель открывания крыши вперед.
  4. Затянуть болты панели проема крыши.
  5. Повторить для пассажирской стороны.
Схема №28
Схема №29
Схема №30
  1. Ослабить четыре болта панели проема крыши.
  2. Расположить панель проема крыши к панели крыши, как указано.
  3. Сохранить положение панели проема крыши и затянуть четыре болта панели проема крыши.
Схема №31
Схема №32
  1. Снять четыре болта панели проема крыши.
  2. Снять панель открывания крыши с внешней стороны автомобиля, поднимая ее вверх и наружу.
  3. Для установки выполнить процедуру удаления в обратном порядке.
  1. При необходимости отрегулировать панель проема крыши. Обратитесь к разделу " ВЫРАВНИВАНИЕ ПАНЕЛИ ПРОЕМА КРЫШИ - ГОРИЗОНТАЛЬНАЯ РЕГУЛИРОВКА " или " Выравнивание панели проема кровли - РЕГУЛИРОВАНИЕ ВЫСОТЫ ". (ref-192317-S09370454432005092200000)(ref-192317-S35872380602005092200000)
Схема №33
Схема №34
  1. Опустить заднюю часть хедлайнера. См. раздел " ХЕДЛАЙНЕР ". (ref-192309-S29632794402005092200000)
  2. Снять три болта двигателя панели открывания крыши.
  3. Отсоединить электрический соединитель и снять электродвигатель панели открывания крыши (15790).
