Внешняя отделка и орнаментация: Снятие и установка Ford Mustang V рестайлинг

Внешняя и внутренняя отделка кузова 10 иллюстраций ~4 мин чтения

Как снять и установить внешний отделку и орнаментация: снятия и установки

Все транспортные средства

  1. Снимите крышку переднего бампера, дополнительную информацию см. в статье " СИСТЕМА БАМПЕРА " Основание и GT (ref-439834)
  2. Отпустите радиаторную решетку, удерживая зажимы на рамке радиаторной решетки, и снимите радиаторную решетку.
  3. Освободите верхнюю решетку радиатора, удерживающую зажимы, от крышки переднего бампера и снимите верхнюю решетку радиатора.
  4. Освободите нижнюю решетку радиатора, удерживающую зажимы, от крышки переднего бампера и снимите нижнюю решетку радиатора. Все транспортные средства
  5. Для установки выполните процедуру удаления в обратном порядке.
Схема №15
ПунктНомер деталиОписание
1Фиксаторы переднего щитка-подкрылка штыревого типа (2 требуются с каждой стороны) (часть 6310154 Rh / 6310155LH)
2403D24Формовочный штыревой фиксатор качающейся панели (8 требуется с каждой стороны)
36310154 RH/6310155 лев.Формовка панели коромысла

СХЕМА ОПИСАНИЯ ФОРМОВОЧНЫХ ДЕТАЛЕЙ ПАНЕЛЕЙ ИЗ СКАЛЬНОЙ ПОРОДЫ

  1. Снимите 2 передних фиксатора типа " молдинг-к-крылу " на панели качалки.
  2. Снимите и утилизируйте фиксаторы штыревого типа из 8 панелей качалок.
  3. С помощью подходящего инструмента освободите 8 скрытых фиксаторов штифтового типа и снимите формовку панели коромысла.
  4. Для установки выполните процедуру удаления в обратном порядке.

Спойлер - задний

ПримечаниеКамера заднего вида показана на иллюстрации, все остальные похожи.

Схема №16
ПунктНомер деталиОписание
141602Задний спойлер
2W702147Задние гайки спойлера (требуется 4)
3W709073Задние заглушки спойлера (требуется 2)
4Электрический разъем камеры заднего вида (часть 19G490)

СХЕМА ОПИСАНИЯ ДЕТАЛЕЙ СПОЙЛЕРА

Как снять внешний отделку и орнаментация: снятия и установки

  1. Снимите заглушки спойлера.
  2. Отверните 4 задние гайки спойлера.
  3. Используя неметаллическую леску или аналог, обрежьте двухстороннюю ленту.
Схема №17
Схема №18
  1. Очистите посадочные поверхности заднего спойлера.
  2. Нанесите двухстороннюю ленту на задний спойлер, как показано на иллюстрации.
  3. Установите задний спойлер.
  4. Установите 4 задние гайки спойлера и затяните до 5 Н · м (44 фунта-дюйм).
  5. Установите 2 задние заглушки спойлера.
ПредупреждениеВсегда надевайте средства защиты глаз при обслуживании автомобиля. Несоблюдение этой инструкции может привести к серьезным травмам.
ПредупреждениеПри работе с компонентами или деталями, имеющими заостренные или острые края, надевайте защитные перчатки. Несоблюдение этой инструкции может привести к серьезным травмам.

ПримечаниеАппликация передней крыши будет повреждена во время процедуры удаления. Установите новую аппликацию передней крыши.

Схема №19
  1. Снимите стеклянную панель крыши. За дополнительной информацией обратитесь к статье " ОКНА И СТЕКЛА - СТЕКЛО, РАМЫ И МЕХАНИЗМЫ ". (ref-439843)
  2. Используя подходящий инструмент для подгиба, наденьте на угол аппликации, чтобы получить доступ к уретановому клею.
  3. Используя Deluxe Лобовое стекло снятие Tool, начните резку с любого конца к середине автомобиля. Для получения дополнительной информации о пути уретанового клея обратитесь к иллюстрации.
  4. Поверните аппликацию вверх и вперед, двигаясь к интерьеру автомобиля. Согните аппликацию по мере необходимости, чтобы получить доступ к клею.
  5. Удалите аппликацию и выбросьте.

Как установить внешний отделку и орнаментация: снятия и установки

ПредупреждениеУстраните любую коррозию, обнаруженную на защемленном сварном шве. Защемленный сварной шов является конструктивным компонентом транспортного средства. Коррозия, оставшаяся неустраненной, может снизить структурную целостность транспортного средства. Несоблюдение этой инструкции может привести к серьезным травмам водителя или пассажиров транспортного средства.

ПримечаниеВся процедура установки требует помощи помощника. Несоблюдение этого направления может привести к повреждению компонентов.

ПримечаниеУретановый клей имеет 10-минутное время обшивки. Весь процесс установки должен быть завершен не более чем за 10 минут (Г-образный шарик, аппликационный шарик, гало-шарик и все установленные компоненты). Невыполнение процесса установки за отведенное время может привести к утечке воды, что может привести к повреждению внутренних компонентов.

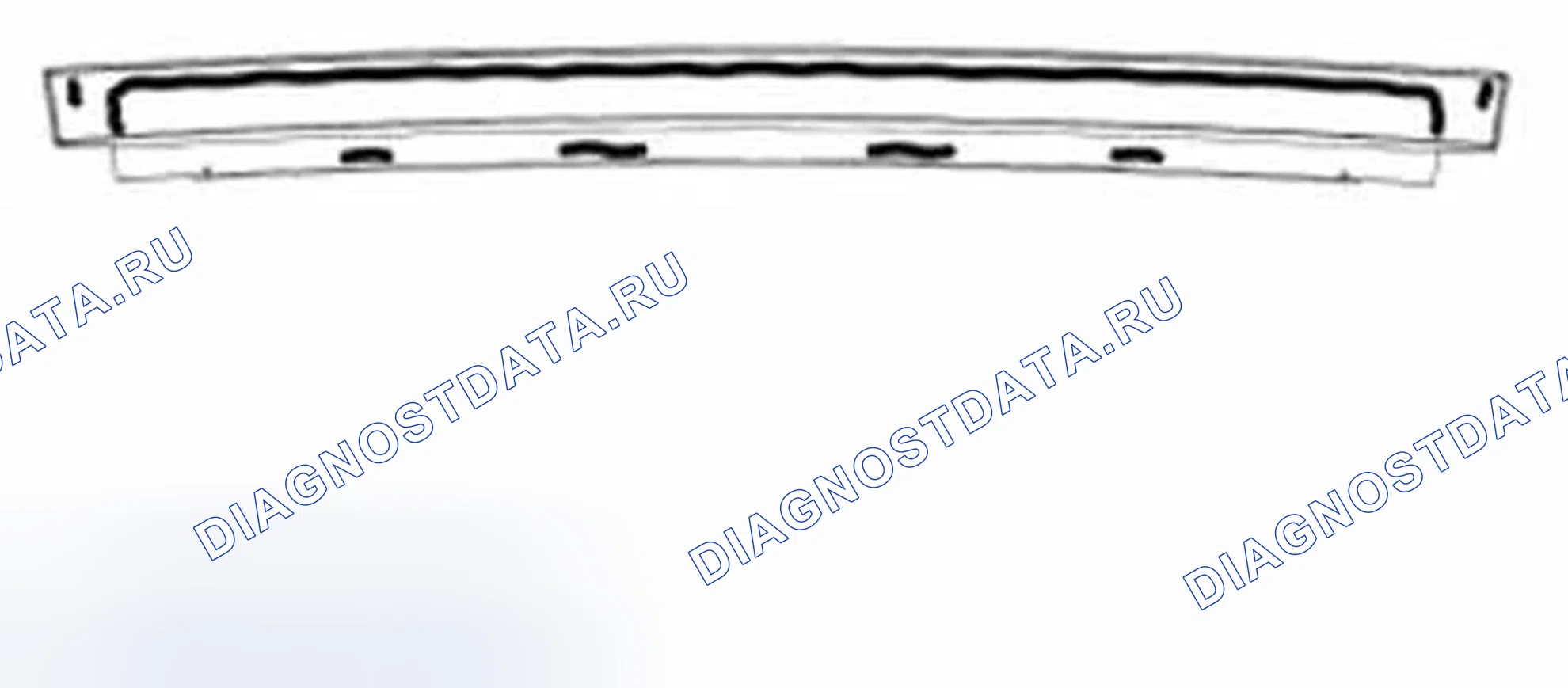

Схема №20
Схема №21
  1. Используя соответствующий режущий инструмент, обрезать уретановый клей, оставляя уретановое основание от 1 мм до 2 мм (от 0,04 дюйма до 0,08 дюйма) оригинального оборудования на пережимном сварном шве и на сопрягаемой поверхности аппликации заднего стекла крыши.
  2. Очистите чистой салфеткой, кистью или сжатым воздухом, не содержащим масла, зону шва вокруг имеющегося уретана. Удалите любые посторонние материалы или воду, которые могли попасть во время удаления.
  3. Отрежьте наконечник аппликатора уретанового клея по спецификации.
  4. Нанесите Г-образные бусины уретанового клея на оба угла сопрягаемой поверхности аппликации стекла крыши.
  5. Нанесите уретановый клей на аппликацию из стекла крыши. Следуйте рисунку, показанному на иллюстрации.
  6. Нанесите уретановый клей на стеклянную панель крыши. Следуйте рисунку, как показано на иллюстрации.
  7. Установите стеклянную кровельную аппликацию. Работайте стеклянной кровельной аппликацией вниз, используя только вертикальное давление.
  8. Осторожно установите стеклянную панель крыши.
  1. Работайте стеклянной панелью крыши вниз, используя только вертикальное давление.
ПредупреждениеВсегда надевайте средства защиты глаз при обслуживании автомобиля. Несоблюдение этой инструкции может привести к серьезным травмам.
ПредупреждениеПри работе с компонентами или деталями, имеющими заостренные или острые края, надевайте защитные перчатки. Несоблюдение этой инструкции может привести к серьезным травмам.

ПримечаниеАппликация задней крыши будет повреждена в процессе удаления. Установите новую аппликацию задней крыши.

Схема №22
  1. Снимите стеклянную панель крыши. За дополнительной информацией обратитесь к статье " ОКНА И СТЕКЛА - СТЕКЛО, РАМЫ И МЕХАНИЗМЫ ". (ref-439843)
  2. Используя подходящий инструмент для подгиба, поднимите вверх углы отливки, чтобы получить доступ к клею.
  3. Используя Deluxe Лобовое стекло снятие Tool, начните резку с любого конца к середине автомобиля. Для получения дополнительной информации о пути уретанового клея обратитесь к иллюстрации.
  4. Вращайте пресс-форму вверх и вперед, двигаясь к внутренней части автомобиля. Согните пресс-форму по мере необходимости, чтобы получить доступ к клею.
  5. Извлеките отливку и утилизируйте.
ПредупреждениеУстраните любую коррозию, обнаруженную на защемленном сварном шве. Защемленный сварной шов является конструктивным компонентом транспортного средства. Коррозия, оставшаяся неустраненной, может снизить структурную целостность транспортного средства. Несоблюдение этой инструкции может привести к серьезным травмам водителя или пассажиров транспортного средства.

ПримечаниеВся процедура установки требует помощи помощника. Несоблюдение этого направления может привести к повреждению компонентов.

ПримечаниеУретановый клей имеет 10-минутное время обшивки. Весь процесс установки ДОЛЖЕН быть завершен не более чем за 10 минут (Г-образный шарик, аппликационный шарик, гало-шарик и все установленные компоненты). Невыполнение процесса установки за отведенное время может привести к утечке воды, что может привести к повреждению внутренних компонентов.

Схема №23
Схема №24
  1. Используя соответствующий инструмент, обрезать уретановый клей, оставляя уретановую основу от 1 мм до 2 мм (от 0,04 до 0,08 дюйма) оригинального оборудования на пережимном сварном шве и на сопрягаемой поверхности передней аппликации стекла крыши.
  2. Очистите чистой салфеткой, кистью или сжатым воздухом, не содержащим масла, зону шва вокруг имеющегося уретана. Удалите любые посторонние материалы или воду, которые могли попасть во время удаления.
  3. Отрежьте наконечник аппликатора уретанового клея по спецификации.
  4. Нанесите Г-образные бусины из уретана на оба угла сопрягаемой поверхности формовки стекла крыши.
  5. Нанесите уретановый клей на аппликацию из стекла крыши. Следуйте рисунку, как показано на иллюстрации.
  6. Нанесите уретановый клей на стеклянную панель крыши. Следуйте рисунку, как показано на иллюстрации.
  7. Установите стеклянную аппликацию для крыши. Работайте со стеклянной аппликацией для крыши, используя только вертикальное давление.
  8. Осторожно установите стеклянную панель крыши.
  1. Работайте стеклянной панелью крыши вниз, используя только вертикальное давление.
