Внешняя отделка и орнаментация: Снятие и установка Ford Mustang V рестайлинг 2

Внешняя и внутренняя отделка кузова 22 иллюстрации ~6 мин чтения

Как снять внешний отделку и орнаментация: снятия и установки

Предупреждение	Прежде чем приступить к любой процедуре обслуживания, обратитесь к разделу " ПРЕДУПРЕЖДЕНИЯ О БЕЗОПАСНОСТИ ". Несоблюдение этой инструкции может привести к серьезным травмам. (ref-574110-S41390669472013082300000)

ПримечаниеШаги удаления в этой процедуре могут содержать сведения об установке.

Схема №13

Схема №14

Схема №15

Обе стороны.
При необходимости.
ПРИМЕЧАНИЕ: Для предотвращения потенциальной коррозии, при установке новой заклепки, закрасьте заменяющую заклепку после установки и нанесите герметик на соединение у заклепки. Если требуется.

Как установить внешний отделку и орнаментация: снятия и установки

Для установки выполните процедуру удаления в обратном порядке.

Все транспортные средства

ПримечаниеБазовая решетка транспортного средства показана на иллюстрации, все остальные аналогичны.

Схема №16

Рис. 16: Демонтаж. Ford Mustang V рестайлинг 2

Схема №17

Схема №18

Снимите крышку переднего бампера (см. раздел " БАМПЕРЫ "). Верхняя решетка радиатора (ref-574147)
Снимите решетку и арматуру.
Разделите решетку и арматуру. Нижняя решетка радиатора

Для установки выполните процедуру удаления в обратном порядке.

Схема №19

Рис. 19: Формование панели коромысла. Ford Mustang V рестайлинг 2

Пункт	Номер детали	Описание
1	W709176-S	Фиксаторы типа " штырь " на передней качающейся панели к крылу (2 требуются с каждой стороны)
2	W709889-S	Формовочный штыревой фиксатор качающейся панели (8 требуется с каждой стороны)
3	6310154 RH/6310155 лев.	Формовка панели коромысла

Как снять и установить внешний отделку и орнаментация: снятия и установки

Снимите 2 передних фиксатора типа " молдинг-к-крылу " на панели качалки.
Снимите и утилизируйте фиксаторы штыревого типа из 8 панелей качалок.
С помощью подходящего инструмента освободите 8 скрытых фиксаторов штифтового типа и снимите формовку панели коромысла.
Для установки выполните процедуру удаления в обратном порядке.

Спойлер - задний

ПримечаниеКамера заднего вида показана на иллюстрации, все остальные похожи.

Схема №20

Рис. 20: Спойлер - задний. Ford Mustang V рестайлинг 2

Пункт	Номер детали	Описание
1	41602	Задний спойлер
2	W702147	Задние гайки спойлера (требуется 4)
3	W709073	Задние заглушки спойлера (требуется 2)
4		Электрический разъем камеры заднего вида (часть 19G490)

Схема №21

Рис. 21: Демонтаж. Ford Mustang V рестайлинг 2

Снимите заглушки спойлера.
Отверните 4 задние гайки спойлера.
ПРИМЕЧАНИЕ: Задний спойлер удерживается двухсторонней лентой. Используя неметаллическую леску или эквивалент, отрежьте двухстороннюю ленту.

Очистите посадочные поверхности заднего спойлера.
Нанесите двухстороннюю ленту на задний спойлер, как показано на иллюстрации.
Установите задний спойлер.
Установите 4 задние гайки спойлера и затяните до 5 Н · м (44 фунта-дюйм).
Установите 2 задние заглушки спойлера.

Аппликация - спереди, на крыше

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ Deluxe Инструмент для удаления лобового стекла 164-R1511 или аналог

Пункт	Характеристика
Адгезив Dow Urethane Betaseal™ Express
Одноэтапная стеклянная грунтовка Dow Urethane Betaprime™ 5500/ 5500A/ 5500SA
Клей Sika Urethane Sika Tack КАК МОЖНО СКОРЕЕ
Металлический и стеклянный праймер Sika Urethane Sika 206 G + P

ТЕХНИЧЕСКИЕ УСЛОВИЯ НА МАТЕРИАЛЫ

Схема №22

Пункт	Номер детали	Описание
1	51940	Аппликация для передней крыши
2	50054	Стеклянная панель крыши

Предупреждение	Всегда надевайте средства защиты глаз при обслуживании автомобиля. Несоблюдение этой инструкции может привести к серьезным травмам.

Предупреждение	При работе с компонентами или деталями, имеющими заостренные или острые края, надевайте защитные перчатки. Несоблюдение этой инструкции может привести к серьезным травмам.

ПримечаниеАппликация передней крыши будет повреждена во время процедуры удаления. Установите новую аппликацию передней крыши.

Схема №23

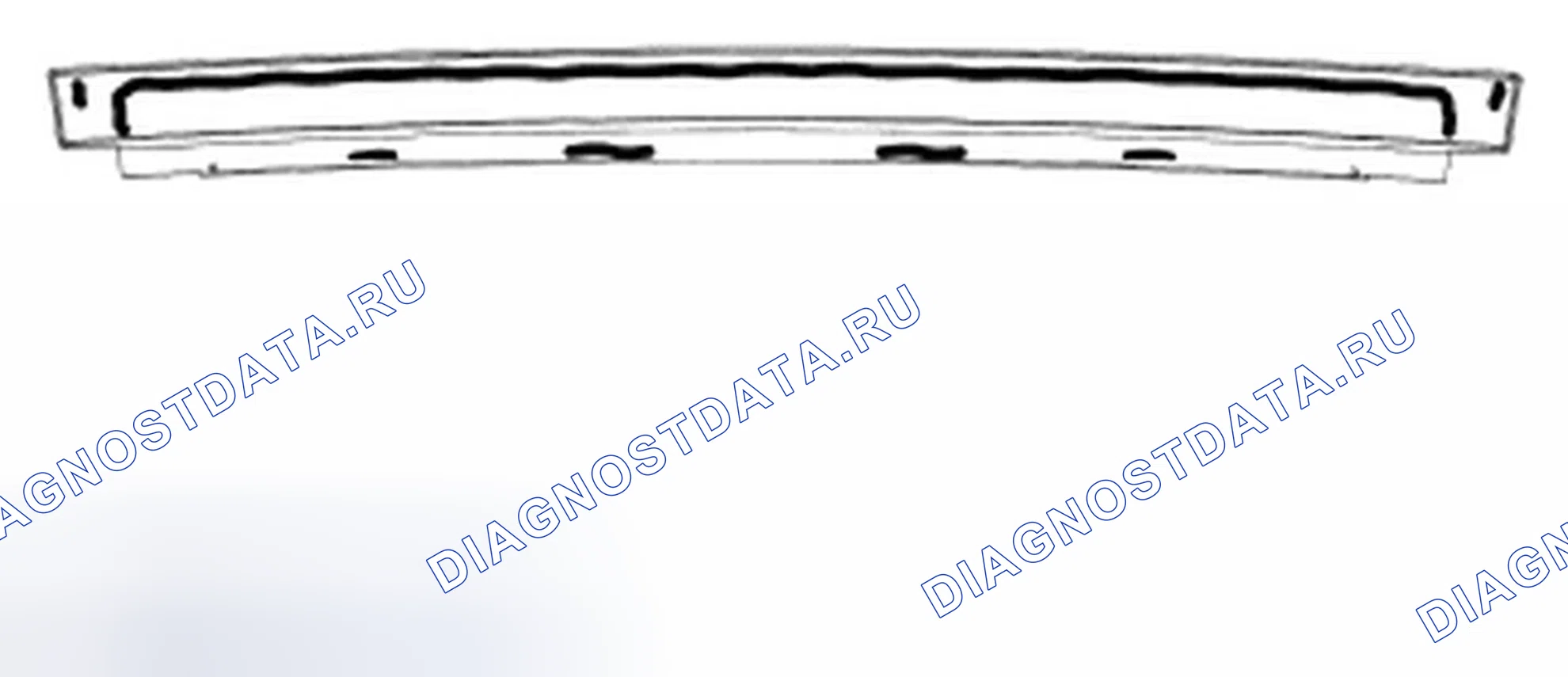

Схема №24

Снимите стеклянную панель крыши, для получения дополнительной информации обратитесь к разделу " СТЕКЛО, РАМЫ И МЕХАНИЗМЫ ". (ref-574187)
Используя подходящий инструмент для подгиба, наденьте на угол аппликации, чтобы получить доступ к уретановому клею.
ПРИМЕЧАНИЕ: Смажьте уретановый клей водой, чтобы помочь инструменту Deluxe для удаления лобового стекла при резке уретанового клея. Используя инструмент Deluxe для удаления лобового стекла, начните резку с любого конца к середине автомобиля. Для получения дополнительной информации о пути уретанового клея см. Иллюстрацию.
Поверните аппликацию вверх и вперед, двигаясь к интерьеру автомобиля. Согните аппликацию по мере необходимости, чтобы получить доступ к клею.
Удалите аппликацию и выбросьте.

Предупреждение

Устраните любую коррозию, обнаруженную на защемленном сварном шве. Защемленный сварной шов является конструктивным компонентом транспортного средства. Коррозия, оставшаяся неустраненной, может снизить структурную целостность транспортного средства. Несоблюдение этой инструкции может привести к серьезным травмам водителя или пассажиров транспортного средства.

ПримечаниеВся процедура установки требует помощи помощника. Несоблюдение этого направления может привести к повреждению компонентов.

ПримечаниеУретановый клей имеет 10-минутное время обшивки. Весь процесс установки должен быть завершен не более чем за 10 минут (Г-образный шарик, аппликационный шарик, гало-шарик и все установленные компоненты). Невыполнение процесса установки за отведенное время может привести к утечке воды, что может привести к повреждению внутренних компонентов.

Схема №25

Схема №26

Схема №27

Схема №28

Схема №29

ПРИМЕЧАНИЕ: Избегайте царапин на зажимном шве. Устраните все незначительные царапины или обнаженный металл на зажимном шве в соответствии с инструкциями производителя. Используйте ту же самую фирменную грунтовку для зажимного шва, грунтовку для стекла и уретановый клей для крыши. ПРИМЕЧАНИЕ: Чтобы убедиться, что новый уретановый клей правильно соединяется с исходным уретановым клеем оборудования, стеклянная панель крыши и аппликации должны быть установлены в течение 2 часов после облицовки исходного уретанового клея. Используя соответствующий режущий инструмент, обрезайте уретановый клей 0,04 мм до базовой поверхности 1.
Очистите чистой салфеткой, кистью или сжатым воздухом, не содержащим масла, зону шва вокруг имеющегося уретана. Удалите любые посторонние материалы или воду, которые могли попасть во время удаления.
ПРИМЕЧАНИЕ: Шарик уретанового клея должен быть шириной 5 мм (0,20 дюйма) и высотой 7 мм (0,28 дюйма). Отрежьте наконечник аппликатора уретанового клея в соответствии с техническими требованиями.
ПРИМЕЧАНИЕ: Используйте электрический или аккумуляторный шприц для уплотнения швов, который будет наносить уретановый клей с меньшими усилиями и непрерывным валиком. Убедитесь, что в валике нет зазоров. Нанесите L-образные бусины уретанового клея на оба угла поверхности сопряжения аппликации стекла крыши.
Нанесите уретановый клей на аппликацию из стекла крыши. Следуйте рисунку, показанному на иллюстрации.
Нанесите уретановый клей на стеклянную панель крыши. Следуйте рисунку, как показано на иллюстрации.
ПРИМЕЧАНИЕ: Аппликация стекла крыши имеет установочный штифт, чтобы убедиться в правильном выравнивании по носу и корме. Аппликация должна быть отцентрирована бок о бок. Установите стеклянную аппликацию крыши. Работайте стеклянную аппликацию крыши вниз, используя только вертикальное давление.
ПРИМЕЧАНИЕ: Перед позиционированием стеклянной панели крыши откройте окна автомобиля, чтобы предотвратить воздействие давления воздуха закрывающихся дверей на адгезионную связь. Осторожно установите стеклянную панель крыши. Работайте стеклянной панелью крыши вниз, используя только вертикальное давление.
