Режим самодиагностики

Чтобы войти в режим самодиагностики комбинации приборов с выключенным двигателем, нажмите и удерживайте кнопку отключения / сброса одометра. Поверните переключатель зажигания в положение RUN и удерживайте до тех пор, пока тест не появится в области дисплея (в течение пяти-восьми секунд). Как только тест появится, отпустите кнопку отключения / сброса одометра в течение трех секунд. Нажмите кнопку отключения / сброса одометра один раз, чтобы перейти к каждому этапу самопроверки.

Поверните зажигание в положение OFF (ВЫКЛ), чтобы выйти из режима самодиагностики приборной панели. Если никакие данные, связанные с проблемой, не получены, перейдите к " Таблице симптомов ", чтобы продолжить диагностику. (ref-177122-S32734213312005052300000)

Схема №39

Рис. 39: Режим самодиагностики. Ford Escape I

Схема №40

Схема №41

Схема №42

Индекс расшифровки кодов ошибок приборной панели

DTC	Описание	Источник	Действие
B1202	Цепь датчика топлива разомкнута	Комбинация приборов	Перейдите к " диагностический тест C ". (ref-177122-S29147310062005052400000)
B1204	Замыкание цепи датчика топлива на массу	Комбинация приборов	Перейдите к " диагностический тест C ". (ref-177122-S29147310062005052400000)
B1246	Неисправность цепи переключателя потенциометра на тусклой панели	Комбинация приборов	СМ. " ПРИБОРНАЯ ПАНЕЛЬ И ОСВЕЩЕНИЕ ПАНЕЛИ ". (ref-177985)
B1317	Высокое напряжение батареи	Комбинация приборов	СМ. " ГЕНЕРАТОРЫ И РЕГУЛЯТОРЫ ". (ref-139334)
B1318	Низкое напряжение батареи	Комбинация приборов	СМ. " ГЕНЕРАТОРЫ И РЕГУЛЯТОРЫ ". (ref-139334)
B1342	Неисправность блока управления (ЭБУ)	Комбинация приборов	Перейдите к " диагностический тест B ". (ref-177122-S06146353162005052400000)
B1352	Отказ цепи ключа зажигания	Комбинация приборов	СМ. " ПРЕДУПРЕЖДАЮЩИЕ УСТРОЙСТВА ". (ref-177367)
B2143	Сбой памяти NVM	Комбинация приборов	Перейдите к " диагностический тест B ". (ref-177122-S06146353162005052400000)
B2472	Неисправность переключателя противотуманной фары	Комбинация приборов	См. раздел " Наружное освещение ". (ref-204636)
B2477	Сбой конфигурации модуля	Комбинация приборов	СМ. " КОНФИГУРАЦИЯ МОДУЛЯ ". (ref-177262)
B2512	Цепь реле передней противотуманной фары замыкается на батарею	Комбинация приборов	См. раздел " Наружное освещение ". (ref-204636)
C1945	Переключатель парка указывает на парк с движением транспортного средства	Комбинация приборов	Ремонт по мере необходимости.
P0705	Неисправность цепи датчика диапазона передачи	Комбинация приборов	Перейдите к " диагностический тест X ". (ref-177122-S16687871372005052300000)
P1197	Неисправность цепи переключателя пробега	Комбинация приборов	УСТАНОВИТЕ новую приборную панель, СМ. " ПРИБОРНАЯ ПАНЕЛЬ ". (ref-177122-S10229118512005052300000)
P1706	Датчик TRS / Mlp указывает на парковку при движении транспортного средства.	Комбинация приборов	Перейдите к " диагностический тест X ". (ref-177122-S16687871372005052300000)
U1041	SCP (J1850) Line Invalid or Missing Data for Vehicle скорость	Комбинация приборов	ПОВТОРИТЕ самотестирование. ОЧИСТИТЕ коды неисправностей.
U1073	Строка SCP (J1850) Неверные или отсутствующие данные для охлаждающей жидкости двигателя	Комбинация приборов	Отремонтируйте по мере необходимости. ПОВТОРИТЕ самотестирование. ОЧИСТИТЕ коды неисправностей.
U1123	Строка SCP (J1850) Неверные или отсутствующие данные для одометра	Комбинация приборов	ПОВТОРИТЕ самотестирование. ОЧИСТИТЕ коды неисправностей.
U1262	Отказ шины линейной связи SCP (J1850)	Комбинация приборов	СМ. " СЕТЬ СВЯЗИ МОДУЛЯ ". (ref-177213)

ИНДЕКС расшифровка кодов ошибок ПРИБОРНОЙ ПАНЕЛИ

Индекс расшифровки кода ошибки GEM (расшифровка кода ошибки)

DTC	Описание	Источник	Действие
B1323	Отказ цепи лампы Приоткрыто двери	GEM	ПЕРЕХОДИМ в " диагностический тест U ". (ref-177122-S07637451612005052300000)
B1325	Цепь лампы двери Приоткрыто замыкается на батарею	GEM	GO в диагностический тест U

ИНДЕКС расшифровка кода ошибки GEM (расшифровка кода ошибки)

Расшифровка кода ошибки модуля управления силовым агрегатом (блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом))

DTC	Описание	Источник	Действие
P0457	Крышка заправки топливом снята	PCM	ПЕРЕХОДИТЕ К " диагностический тест Y ". (ref-177122-S22567142392005052300000)

ДИАГНОСТИЧЕСКИЙ ИНДЕКС КОДА НЕИСПРАВНОСТИ МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (ИКМ)

Диаграмма симптомов

Состояние	Возможные источники	Действие
Нет связи с приборной панелью	Электрическая часть. Линия SCP (J1850). Приборная панель.	Перейдите к " диагностический тест A ". (ref-177122-S05665641272005052400000)
Отсутствует связь с общим электронным модулем (GEM).	Схема. Линия SCP (J1850). GEM.	См. раздел " МНОГОФУНКЦИОНАЛЬНЫЙ ЭЛЕКТРОННЫЙ МОДУЛЬ ". (ref-204647)

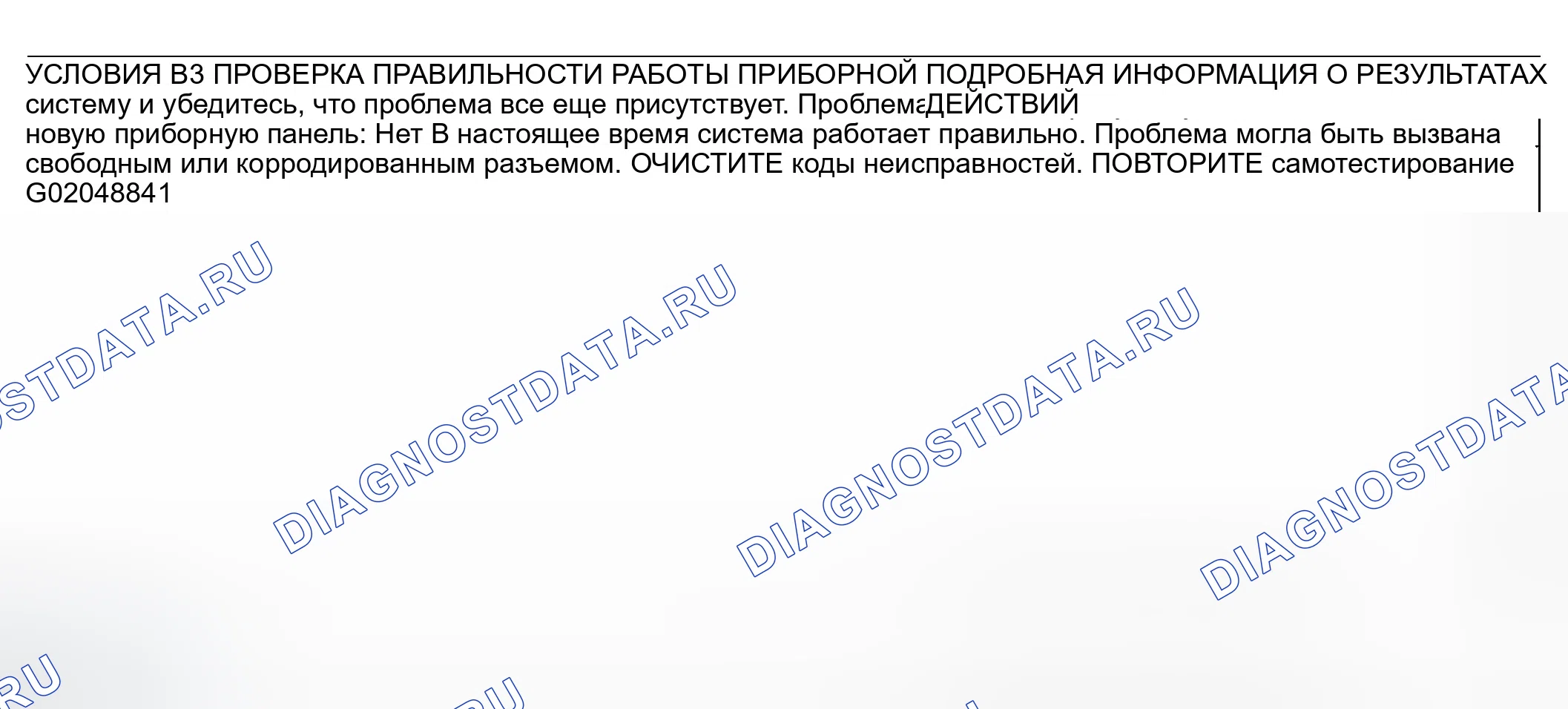

Приборная панель не работает	Центральный блок предохранителей и реле (Cjb) предохранители: 8 (10A). 16 (10A). 27 (10A). Аккумуляторная блок предохранителей и реле (Bjb) предохранитель 21 (40A). Схемотехника. Приборная панель.	Перейдите к " диагностический тест B ". (ref-177122-S06146353162005052400000)

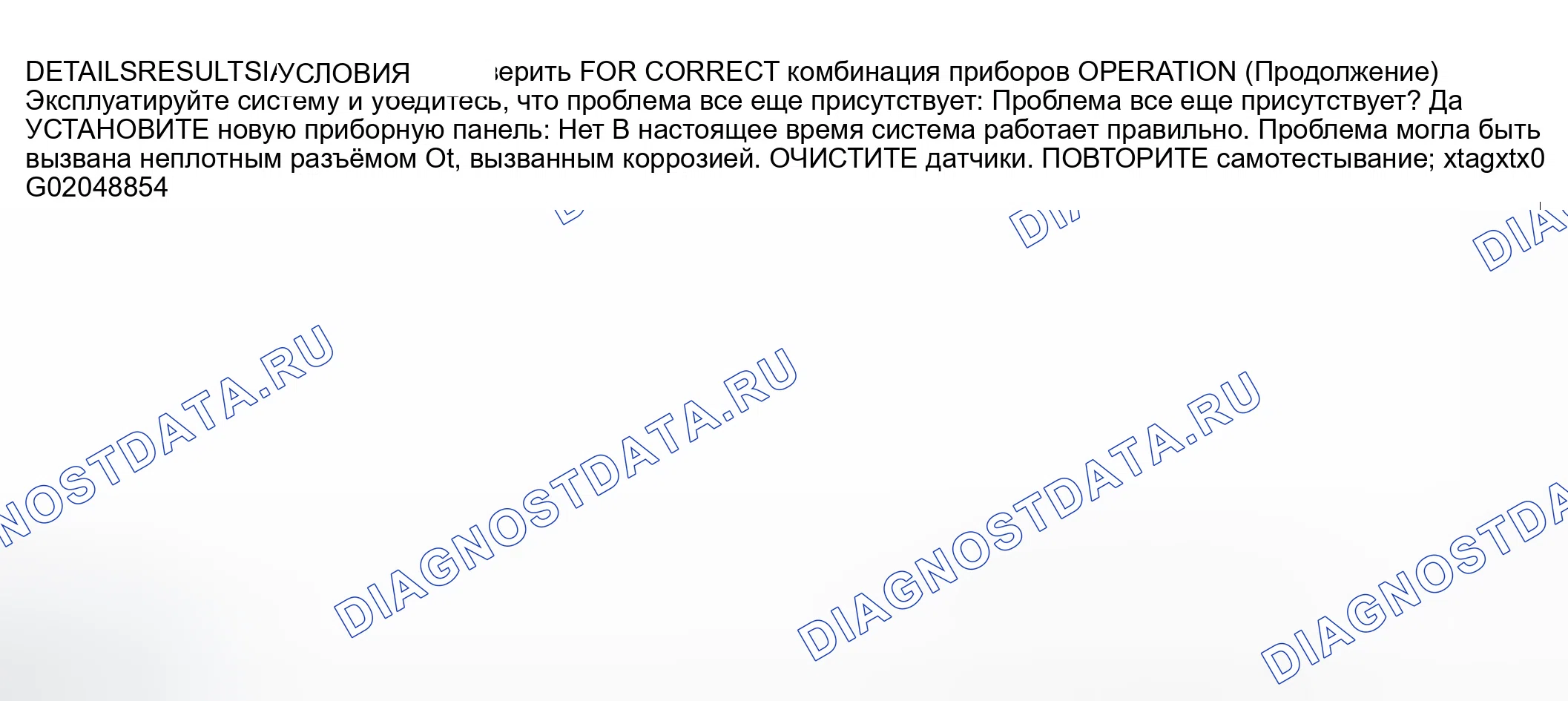

Неверное показание топливомера	Модуль топливного насоса. Схема. Приборная панель.	Перейдите к " диагностический тест C ". (ref-177122-S29147310062005052400000)
Спидометр/одометр не работает	Схемотехника. Линия ГКП (J1850). МУП. Приборная панель.	Перейдите к " диагностический тест D ". (ref-177122-S35885963362005052300000)
Неточное показание спидометра	Спидометр. Линия SCP (J1850). Схема. блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом).	Перейдите к " диагностический тест D ". (ref-177122-S35885963362005052300000)
Тахометр не работает	Схемотехника. Линия ГКП (J1850). МУП. Приборная панель.	Перейдите к " диагностический тест E ". (ref-177122-S32173143682005052300000)
Неправильное показание тахометра	Схемотехника. Линия ГКП (J1850). МУП. Приборная панель.	Перейдите к " диагностический тест E ". (ref-177122-S32173143682005052300000)
Неверная индикация датчика температуры	Датчик температуры двигателя. Линия SCP (J1850). Схема. Приборная панель.	Перейдите к " диагностический тест F ". (ref-177122-S08973995202005052300000)
Индикатор предупреждения о торможении никогда/всегда включен	Лампочка индикатора предупреждения тормозов. Схема. Выключатель стояночного тормоза. Датчик уровня жидкости главного цилиндра тормозов. Приборная панель.	Перейдите к " диагностический тест G ". (ref-177122-S41692748512005052300000)
Индикатор предупреждения о низком уровне топлива никогда/всегда включен	Модуль топливного насоса. Миниатюрная лампочка. Приборная панель.	Перейдите к " диагностический тест H ". (ref-177122-S03627142332005052300000)
Индикатор контроля скорости никогда не горит	Лампочка индикатора контроля скорости. Схема. Сервопривод контроля скорости. Приборная панель.	Перейдите к " диагностический тест I ". (ref-177122-S15702331912005052300000)
Индикатор контроля скорости всегда включен	Схема. Сервопривод управления скоростью.	См. раздел " КОНТРОЛЬ СКОРОСТИ ТРАНСПОРТНОГО СРЕДСТВА ". (ref-204627)
Индикатор THEFT не работает	Светодиодная лампа индикатора угона в сборе. Схема. Линия SCP (J1850). Приборная панель. GEM. Интегрированная пассивная противоугонная система.	Перейдите к " диагностический тест J ". (ref-177122-S20728460152005052300000)
Индикатор THEFT всегда включен	Схемотехника. блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом). Интегрированная пассивная противоугонная система.	См. раздел " ЗАЩИТА ОТ КРАЖ - ПЕРИМЕТР ". (ref-204646)
Индикатор предупреждения системы зарядки никогда не горит	SCP (J1850) line (2.0L Zetec двигатель). блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (2.0L Zetec двигатель). Зарядка система предупреждение indicator bulb. Circuitry. генератор. комбинация приборов.	Перейдите к " диагностический тест K ". (ref-177122-S01703280752005052300000)
Индикатор предупреждения системы тарификации всегда включен	Блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) (2.0L двигатель). Схема. Генератор.	СМ. " ГЕНЕРАТОРЫ И РЕГУЛЯТОРЫ ". (ref-139334)
Индикатор низкого давления масла не работает / всегда включен	Схемотехника. Реле давления масла. Низкое давление масла. Приборная панель.	Перейдите к " диагностический тест L ". (ref-177122-S19997800142005052300000)
Не работает индикатор антиблокировочной тормозной системы (АБС)	Индикаторная лампочка АБС. Схема. Приборная панель. Модуль АБС.	Перейдите к " диагностический тест M ". (ref-177122-S30441489082005052300000)
Индикатор ABS всегда включен	Схемотехника. Модуль АБС.	См. раздел " АНТИБЛОКИРОВОЧНОЕ УПРАВЛЕНИЕ ". (ref-204576)
Индикатор подушки безопасности не работает	Индикаторная лампочка пневмоподушки. Схемотехника. Приборная панель Удерживающий модуль управления.	Перейдите к " диагностический тест N ". (ref-177122-S01323211652005052300000)
Индикатор подушки безопасности всегда включен	Блок управления ограничителем.	СМ. " УДЕРЖИВАЮЩИЕ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ ". (ref-150665)

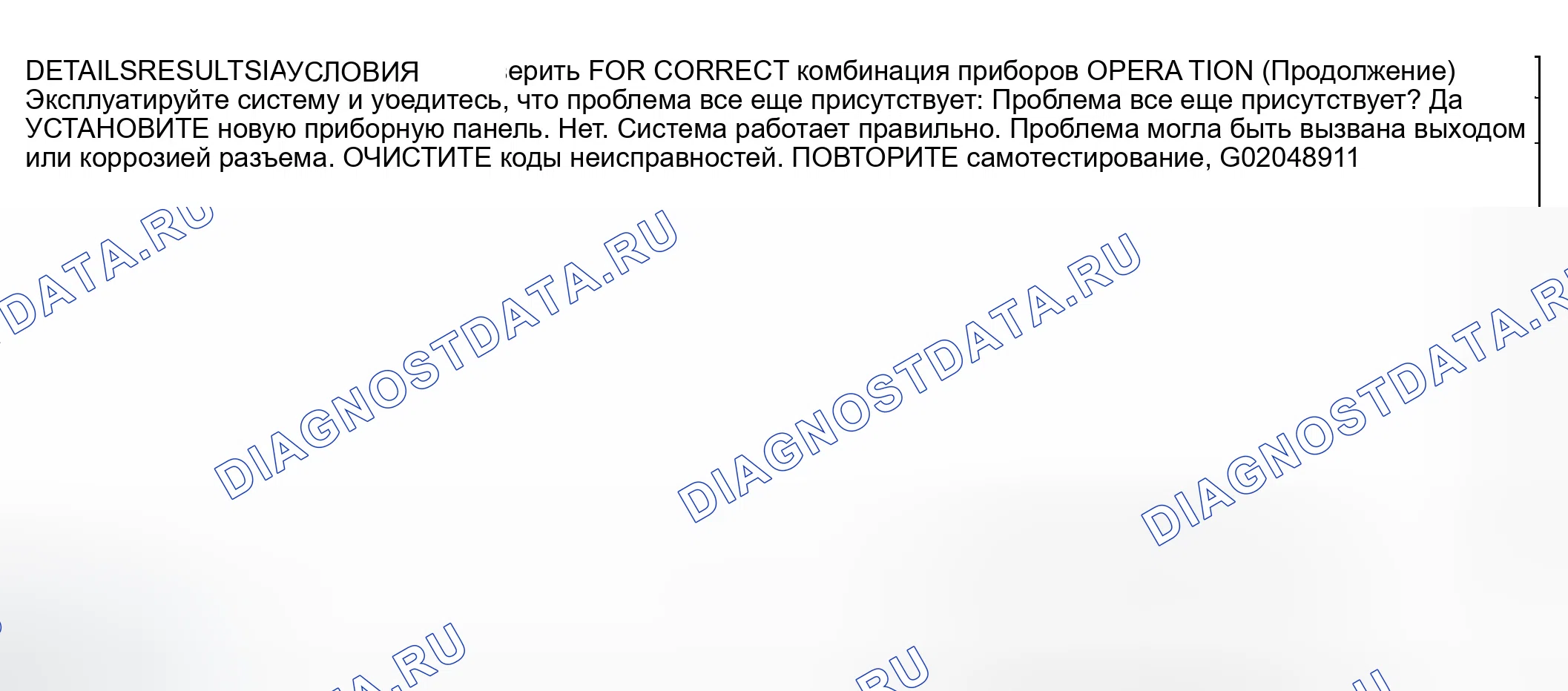

Не работает индикатор левого разворота	Лампочка указателя левого поворота. Схема. Приборная панель.	Перейдите к " диагностический тест O ". (ref-177122-S01812086852005052300000)
Не работает указатель правого разворота	Правая лампочка указателя поворота. Схема. Приборная панель.	Перейдите к " диагностический тест P ". (ref-177122-S00646430902005052300000)
Индикатор дальнего света не работает	Лампа дальнего света. Схема. Приборная панель.	Перейдите к " диагностический тест Q ". (ref-177122-S07522720192005052300000)
Лампа индикатора неисправности (контрольная лампа неисправности (проверить двигатель)) не работает	Лампа контрольная лампа неисправности (проверить двигатель). Линия SCP (J1850). Схема. Приборная панель. блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом).	Перейдите к " диагностический тест R ". (ref-177122-S05025381462005052300000)
Контрольная лампа неисправности (проверить двигатель) всегда включен	Схемотехника. ИКМ.	СМ. " САМОДИАГНОСТИКА - РЭД-V - БЕНЗИН И Ngv ". (ref-132995)
Индикатор предупреждения о низком уровне охлаждающей жидкости не работает / всегда включен - 3,0 л (4V) двигатель	Лампочка индикатора предупреждения о низком уровне охлаждающей жидкости. Схема. Датчик предупреждения о низком уровне охлаждающей жидкости. Приборная панель.	Перейдите к " диагностический тест S ". (ref-177122-S41881498472005052300000)
Не работает сигнализатор ремня безопасности (сработал утор)	Лампочка предупредительного индикатора ремня безопасности. Схема. Приборная панель. Переключатель ремня безопасности (входит в состав втягивающего устройства ремня безопасности).	Перейдите к " диагностический тест T ". (ref-177122-S38122170932005052300000)
Индикатор приоткрытой двери не работает (сработал утор)	Лампа индикатора приоткрытой двери. Схема. GEM. Приборная панель.	Перейдите к " диагностический тест U ". (ref-177122-S07637451612005052300000)
Индикатор O / D OFF не работает	Индикаторная лампа O / D OFF. Электрическая схема. Линия SCP (J1850). блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом).	Перейдите к " диагностический тест V ". (ref-177122-S28429829672005052300000)
Индикатор O / D OFF всегда включен	Схемотехника. Линия ГКП (J1850). МУП. Приборная панель.	СМ. " ДИАГНОСТИКА - CD4E ". (ref-139754)
Индикатор полного привода (4WD) не работает	Индикаторная лампочка 4WD. Схема. Переключатель 4WD. Приборная панель.	Перейдите к " диагностический тест W ". (ref-177122-S25095612472005052300000)
Индикатор диапазона передачи (PRND21) не работает	Схемы. Приборная панель. Датчик дальности передачи. Соленоид блокировки парковки.	Перейдите к " диагностический тест X ". (ref-177122-S16687871372005052300000)
Индикатор проверить топливо CAP не работает / горит всегда	Схемотехника. Сеть ГКП. СПМ. Приборная панель.	Перейдите к " диагностический тест Y ". (ref-177122-S22567142392005052300000)
