Начальная точка диагностики - автоматическое управление блокировкой переключения передач
Начать диагностику системы с " Diagnostic проверка системы - Automatic трансмиссия переключение замок управление ". Функция Diagnostic проверка системы предоставит следующую информацию
- Идентификация модуля (ов) управления, управляющего (ых) системой
- Способность модуля (модулей) управления обмениваться данными через последовательный канал передачи данных
- Идентификация любых сохраненных диагностических кодов неисправностей (расшифровка кода ошибки) и их состояние
Использование Диагностической проверки системы позволит выявить правильную процедуру диагностики системы и место нахождения процедуры.
Визуальный/физический осмотр
- Проверьте устройства послепродажного обслуживания, которые могут повлиять на работу автоматической системы управления переключением передач.
- Осмотрите легкодоступные или видимые компоненты системы на предмет очевидных повреждений или условий, которые могут вызвать симптом.
Список симптомов
Обратитесь к процедуре диагностики симптомов из следующего списка, чтобы диагностировать симптом
- Рычаг переключения передач не перемещается при нажатой педали тормоза
- Рычаг переключения передач можно перемещать без нажатой педали тормоза
Схема №4
Схема №5
Схема №6

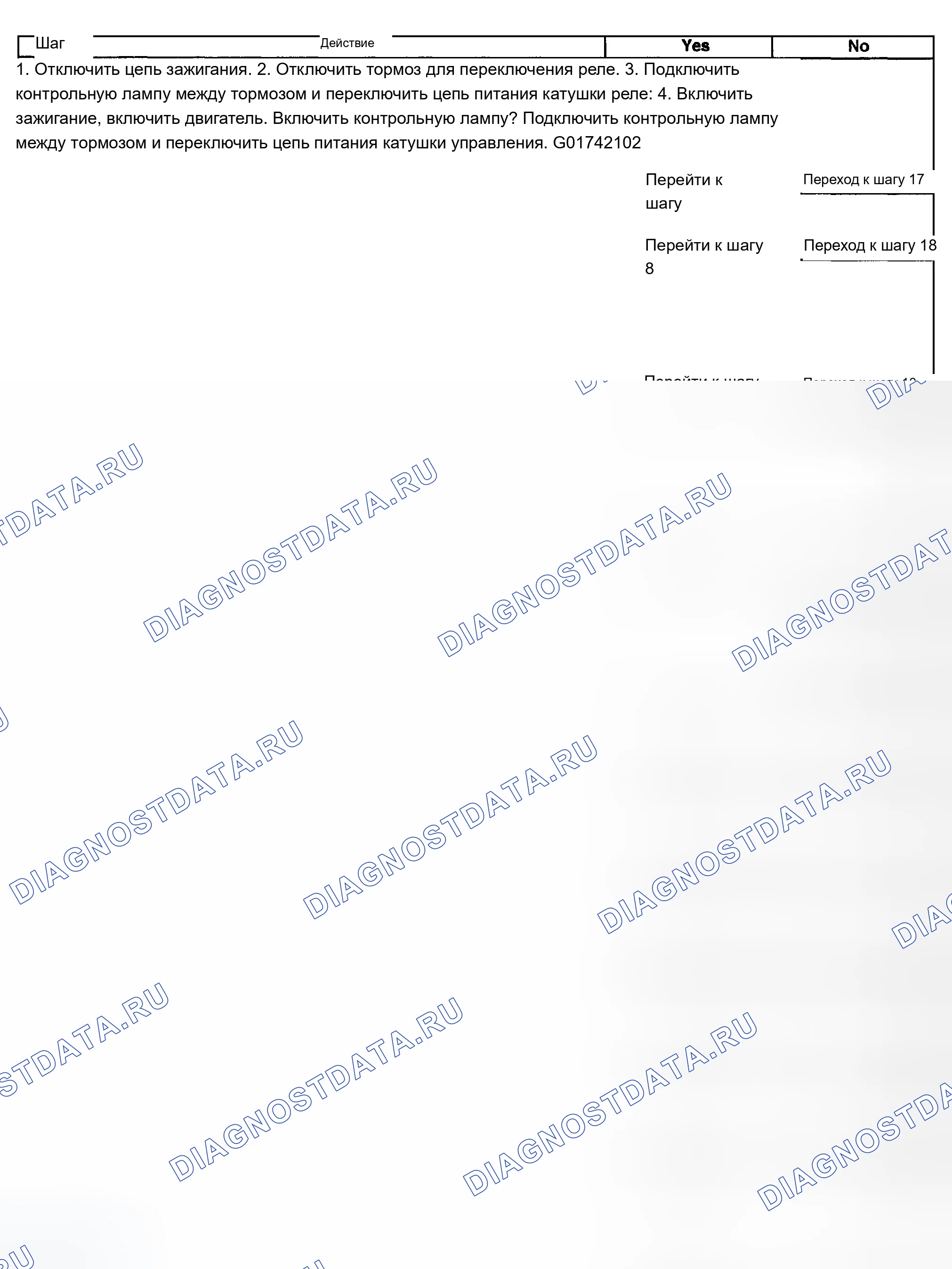

Схема №7
Схема №8
Схема №9
Схема №10
- Снимите кронштейн коленного буфера (см. раздел " ЗАМЕНА КОЛЕННОГО БУФЕРА ").
- Снимите крышки подрезки рулевой колонки.
- Отсоедините разъем управления замком переключения передач автоматической коробки передач.
- С помощью отвертки выведите управление блокировкой переключения передач автоматической коробки передач из узла опоры рулевой колонки.
- Снимите с рулевой колонки механизм управления блокировкой переключения передач автоматической коробки передач.
Схема №11
Схема №12
Схема №13
- Установите механизм управления блокировкой переключения передач автоматической коробки передач, поставив колонку в положение НЕЙТРАЛЬ.
- Отрегулировать механизм блокировки переключения передач автоматической коробки передач. 2.1. Вытащить язычок (1) со стороны колодки (2) механизма блокировки переключения передач автоматической коробки передач. 2.2. Перевести колонку в НЕЙТРАЛЬНОЕ положение. 2.3. Нажать на колодку регулятора (2), чтобы сжать внутреннюю пружину регулятора, чтобы вывести зубцы регулятора из зацепления. Сдвинуть колодку регулятора (2) как можно дальше от соленоида. 2.4. Перевести колонку в ПАРКОВОЕ положение. 2.5. Зафиксировать по месту нажатием язычка (1).
- Осмотрите механизм управления блокировкой переключения передач автоматической коробки передач.
- Снова подсоедините разъем управления блокировкой переключения передач автоматической коробки передач.
- Установите крышки отделки рулевой колонки.
- Установить кронштейн коленного буфера согласно разделу " ЗАМЕНА КОЛЕННОГО БУФЕРА ".
