Содержание Раздел: Замки дверей и противоугонная система Все разделы

Бортовая диагностика (бд) - центральная система запирания и ультразвуковой контроль состояния интерьера: Диагностика Audi S8 D2 рестайлинг

Замки дверей и противоугонная система 66 иллюстраций ~13 мин чтения

Сканирующее устройство V.A.G 1551, подключение

ПримечаниеВместо сканирующего устройства V.A.G 1551 можно использовать сканирующее устройство V.A.G 1552, однако распечатка невозможна.

Требования к испытаниям

  1. Напряжение питания электросистемы автомобиля ОК.
  2. Предохранители ОК. См. соответствующую статью Схемы подключения системы.
  3. Двигатель и трансмиссия Наземные (масса) соединения В ПОРЯДКЕ
Схема №11
Схема №12
  1. Отпустить пепельницу в центральной консоли, нажав на небольшой рычаг -стрелку-.
  2. Снять пепельницу с центральной консоли и снять крышку для диагностической заглушки.
  3. Подключить сканирующий прибор V.A.G 1551 или сканирующий прибор V.A.G 1552 с помощью кабеля V.A.G 1551/3.

Индицируется на дисплее

Схема №13
  1. Появляется поочередно

ПримечаниеЕсли дисплей остается пустым

См. инструкции по эксплуатации сканирующего устройства

  1. Включить принтер сканера с помощью клавиши печати. Сигнальная лампа в ключе должна загореться.
  2. Введите «1», чтобы выбрать «Быстрая передача данных».

Индицируется на дисплее

Схема №14

ПримечаниеАдресное слово 00 реализует автоматическую тестовую последовательность, то есть запрос памяти расшифровка кода ошибки посредством быстрой передачи данных для всех систем транспортного средства с возможностью бортовой диагностики (бортовая система диагностики). Отображается на дисплее

Схема №15
Схема №16
  1. Нажать кнопку HELP (справка), чтобы распечатать список возможных причин неисправности.
  2. Выполнить поиск и устранение неисправностей в соответствии с инструкциями по поиску и устранению неисправностей для диагностического кабеля.

См. соответствующую статью Схемы подключения системы.

Схема №17
Схема №18
Схема №19

Как проверить память расшифровки кода ошибки (функция 02)

ПримечаниеОтображаемая информация расшифровка кода ошибки обновляется не постоянно, а только при запуске бортовой диагностики (бортовая система диагностики) или с помощью функции 05 «Стереть память расшифровка кода ошибки».

  1. Запустить систему центрального запирания бортовая система диагностики (бортовая система диагностики). См. СИСТЕМА ЦЕНТРАЛЬНОЙ БЛОКИРОВКИ БОРТОВОЙ СИСТЕМЫ ДИАГНОСТИКИ (БД), ИНИЦИИРУЮЩАЯ.

Индицируется на дисплее

Схема №20
  1. Войдите в функцию «02» «проверить расшифровка кода ошибки Memory» и подтвердите ввод клавишей Q.

Индицируется на дисплее

Схема №21
  1. Нажать клавишу ->.

Или

Индицируется на дисплее

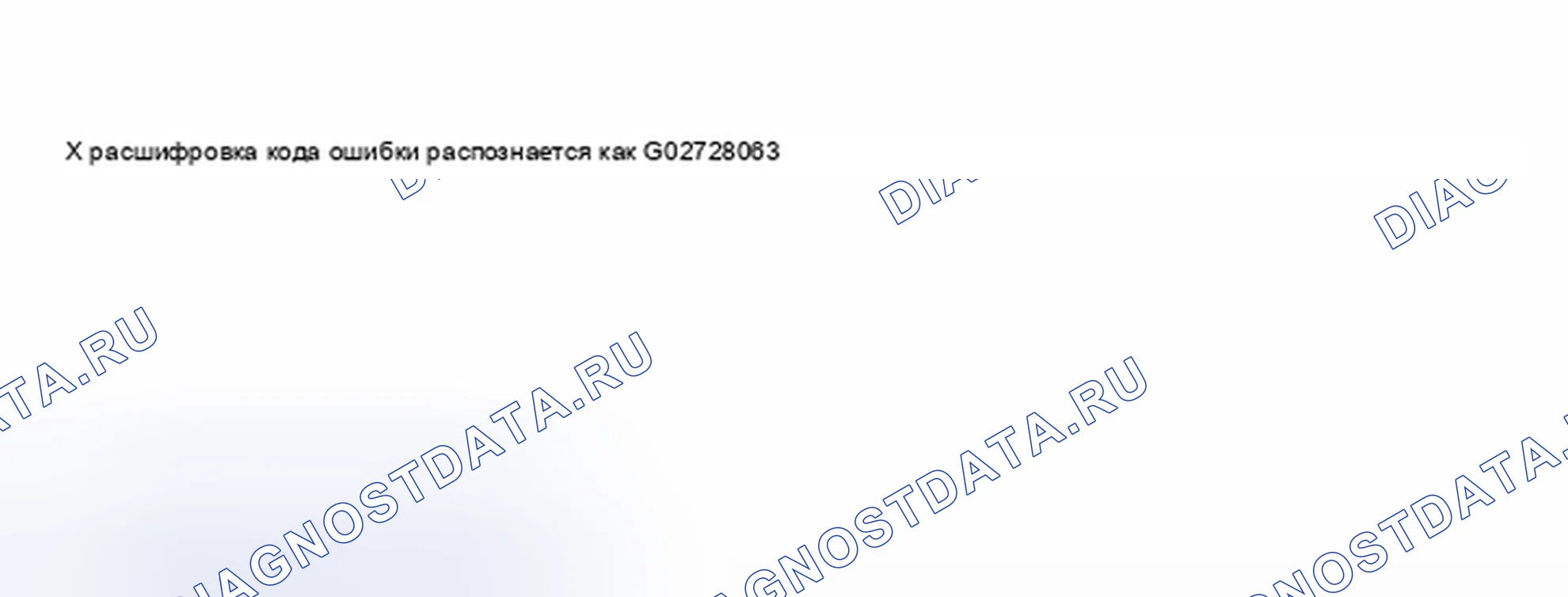

Схема №22

Сохраненные расшифровка кода ошибки отображаются и печатаются последовательно при включении принтера.

ПримечаниеЕсли принтер выключен, нажать клавишу -> для отображения следующего расшифровка кода ошибки.

  1. Нажать -> после отображения и печати последнего расшифровка кода ошибки.

Индицируется на дисплее (выбор функции)

Схема №23
  1. Устраните напечатанные неисправности в соответствии с таблицей расшифровка кода ошибки (см. код неисправности (DTC) (расшифровка кода ошибки) TABLE), затем удалить память расшифровка кода ошибки и снова запросить память расшифровка кода ошибки в качестве проверки.

Стирание памяти расшифровки кода ошибки (функция 05)

Требования

  1. Проверка памяти расшифровка кода ошибки. См. ПРОВЕРКА ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 02).

Индицируется на дисплее

Схема №24
  1. Введите «05» для функции «Erase расшифровка кода ошибки Memory» и подтвердите ввод клавишей Q.

Индицируется на дисплее

Схема №25
  1. Нажать клавишу ->.

Индицируется на дисплее (выбор функции)

Схема №26

ПримечаниеИндицируется на дисплее

Схема №27

Или

Схема №28

Последовательность операций выполнена неправильно.

  1. Проверка памяти расшифровка кода ошибки
  2. При необходимости устраните неисправность, затем проверить память расшифровка кода ошибки.

Точно следовать тестовой последовательности: Сначала проверить память расшифровка кода ошибки и, при необходимости, устраните неисправность, а затем стереть.

Выполнение End Выход (функция 06) после стирания памяти расшифровка кода ошибки; выключить и снова включить зажигание; еще раз проверить память расшифровка кода ошибки.

Таблица кодов неисправностей диагностики (расшифровка кода ошибки)

ПримечаниеВ таблице расшифровка кода ошибки перечислены все неисправности, которые могут быть распознаны модулем управления для центральной блокировки и распечатаны VAG1551 сканирующим устройством в соответствии с их 5-значным расшифровка кода ошибки. расшифровка кода ошибки отображается только на распечатке. Память расшифровка кода ошибки регистрирует все статические и спорадические сбои. При возникновении неисправности она немедленно идентифицируется как статическая неисправность. Если неисправность не возникает снова, она регистрируется как спорадическая неисправность. Справа от дисплея появится надпись «ISP». При включении зажигания все существующие неисправности автоматически переклассифицируются как спорадические и будут регистрироваться как статические только в том случае, если они все же произойдут после испытания. Спорадические сбои, которые больше не происходят после 50 циклов открытия, стираются автоматически. Если неисправности для переключателей или приводов сохранены, всегда расширяйте поиск неисправностей, проверяя блоки измеряемых значений. См. СЧИТЫВАНИЕ БЛОКА ИЗМЕРЯЕМЫХ ЗНАЧЕНИЙ (ФУНКЦИЯ 08). Перед заменой компонента, показанного как неисправный, проверить проводку и соединения с компонентом, а также соединения массы (масса) в соответствии со схемой соединений. После завершения ремонта память расшифровка кода ошибки всегда должна быть снова проверена сканирующим инструментом V.A.G 1551 и стерта. Затем транспортное средство должно быть повторно заблокировано (с помощью ключа или системы дистанционного управления), и память расшифровка кода ошибки повторно проверяется.

Схема №29
  1. Сведения о перенастройке ключа см. в разделе БОРТОВАЯ СИСТЕМА ЦЕНТРАЛЬНОЙ БЛОКИРОВКИ С 07.96.
Схема №30
  1. Сведения о перенастройке ключа см. в разделе БОРТОВАЯ СИСТЕМА ЦЕНТРАЛЬНОЙ БЛОКИРОВКИ С 07.96.
Схема №31

ПримечаниеНеисправность сохраняется, если контакт с землей (масса) длится более 1 минуты, например, в результате ошибочной работы пульта дистанционного управления. Выполняйте соответствующее устранение неисправности только по запросу, в противном случае стирайте только память расшифровка кода ошибки. См. РЕЖИМ ДИАГНОСТИЧЕСКОГО ТЕСТИРОВАНИЯ ВЫХОДА (ФУНКЦИЯ 03).

  1. Для проверки и/или замены переключателей см. ПЕРЕДНИЕ ДВЕРИ, СИСТЕМА ЦЕНТРАЛЬНОГО ЗАПИРАНИЯ ЗАДНИЕ ДВЕРИ или КРЫШКИ КАПОТА.
Схема №32
  1. Неисправность сохраняется, если контакт с землей (масса) длится более 1 минуты, например, в результате ошибочной работы пульта дистанционного управления. Выполняйте соответствующее устранение неисправности только по запросу, в противном случае стирайте только память расшифровка кода ошибки. См. РЕЖИМ ДИАГНОСТИЧЕСКОГО ТЕСТИРОВАНИЯ ВЫХОДА (ФУНКЦИЯ 03).
  1. Информацию о памяти расшифровка кода ошибки см. в разделе СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
Схема №33
  1. Неисправность сохраняется, если контакт с землей (масса) длится более 1 минуты, например, в результате ошибочной работы пульта дистанционного управления. Выполняйте соответствующее устранение неисправности только по запросу, в противном случае стирайте только память расшифровка кода ошибки. См. СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
  1. Для проверки и/или замены переключателей см. ПЕРЕДНИЕ ДВЕРИ, СИСТЕМА ЦЕНТРАЛЬНОГО ЗАПИРАНИЯ ЗАДНИЕ ДВЕРИ или КРЫШКИ КАПОТА.
Схема №34
  1. Для проверки и/или замены переключателей см. ПЕРЕДНИЕ ДВЕРИ, СИСТЕМА ЦЕНТРАЛЬНОГО ЗАПИРАНИЯ ЗАДНИЕ ДВЕРИ или КРЫШКИ КАПОТА.
  2. Информацию о памяти расшифровка кода ошибки см. в разделе СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
  3. Сведения о замене насоса системы центрального замка см. в разделе ДЕМОНТАЖ И УСТАНОВКА НАСОСА ДЛЯ СИСТЕМЫ ЦЕНТРАЛЬНОГО ЗАМКА.
Схема №35
  1. Информацию о проверке и/или замене переключателей см. в разделе Крышки HOOD LIDS.
  2. Информацию о памяти расшифровка кода ошибки см. в разделе СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
Схема №36
  1. Информацию о памяти расшифровка кода ошибки см. в разделе СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
  2. Для поиска и устранения неисправностей, связанных со сверхзвуковым мониторингом интерьера, см. раздел «УЛЬТРАЗВУКОВАЯ СИСТЕМА МОНИТОРИНГА ИНТЕРЬЕРА, С 07.97 ВКЛ». (ref-196889-S25964245012005101000000).
Схема №37
  1. Для проверки и/или замены переключателей см. раздел ПЕРЕДНИЕ ДВЕРИ, СИСТЕМА ЦЕНТРАЛЬНОГО ЗАПИРАНИЯ.
  2. Информацию о памяти расшифровка кода ошибки см. в разделе СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
Схема №38
  1. Информацию о памяти расшифровка кода ошибки см. в разделе СТИРАНИЕ ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 05).
Схема №39
  1. Информацию о проверке и/или замене переключателей см. в разделе Крышки HOOD LIDS.
  2. Сведения о замене насоса системы центрального замка см. в разделе ДЕМОНТАЖ И УСТАНОВКА НАСОСА ДЛЯ СИСТЕМЫ ЦЕНТРАЛЬНОГО ЗАМКА.

Режим диагностики выхода (функция 03)

ПримечаниеРежим выходного диагностического теста может выполняться только при неподвижном транспортном средстве и неработающем двигателе! Любые неисправности, выявленные в режиме диагностического тестирования выхода, должны отслеживаться и устраняться. Выход режим диагностического теста (режим диагностического теста) активирует следующие компоненты в указанной последовательности: Генерирование сигнала тревоги (сигнал тревоги активируется попеременно с помощью сирены и аварийных мигалок). Триггер внутреннего мониторинга (также запускается, если внутренний мониторинг не установлен). Имитация аварийного сигнала (включение аварийной мигалки для проверки аварийного сигнала).

  1. Нажать кнопки -0- и -3-.

Индицируется на дисплее

Схема №40
  1. Нажать кнопку -Q- для подтверждения ввода.

Индицируется на дисплее

Схема №41

Сигнализация включается попеременно через сирену и аварийную мигающую систему.

ПримечаниеЕсли ATWS не установлен, срабатывает только аварийная мигающая система.

  1. Нажать клавишу ->.

Индицируется на дисплее

Схема №42
  1. Нажать клавишу ->.

Индицируется на дисплее

Схема №43

Модуль управления центральным замком подает сигнал на активацию внутреннего мониторинга.

  1. Сирена ATWS кратковременно активируется для подтверждения
  2. Включается сигнальная лампа в туманообразном выключателе заднего фонаря

ПримечаниеПосле активации внутреннего мониторинга должно соблюдаться зависящее от системы время ожидания 30 секунд. Во время инициирования сигнала тревоги в памяти расшифровка кода ошибки модуля управления для центральной блокировки "1370; сигнализация по внутреннему контролю", а также в модуле управления для ультразвуковых датчиков "сигнализация по датчику для ATWS, fl, fr, rl, rr, передний, задний". расшифровка кода ошибки должны быть проверены и стерты в модуле управления соответствующей памяти расшифровка кода ошибки.

  1. Нажать клавишу ->.

Индицируется на дисплее

Схема №44
  1. Нажать клавишу ->.

Индицируется на дисплее

Схема №45

Включение системы аварийного мигания.

ПримечаниеРасшифровка кода ошибки «1366, открытие по аварийному сигналу» хранится в памяти расшифровка кода ошибки модуля управления центральной блокировкой. Выходной диагностический тестовый режим (режим диагностического теста) должен быть повторен с модулем управления подушкой безопасности. После выполнения режима диагностического тестирования (режим диагностического теста) модуля управления подушкой безопасности расшифровка кода ошибки "01366" открытие через аварийный сигнал" также сохраняется в модуле управления для центральной блокировки. расшифровка кода ошибки в памяти расшифровка кода ошибки модуля управления для центральной блокировки должен быть проверен (см. проверить расшифровка кода ошибки MEMORY (FUNCTION 02)) и стерт (см. ERASE расшифровка кода ошибки MEMORY (FUNCTION 05)).

  1. Нажать клавишу ->.

Индицируется на дисплее

  1. Нажать клавишу ->.

Тестер возвращается в режим «Выбор функции».

Индицируется на дисплее (выбор функции)

Схема №46

Система внутреннего контроля, функциональное испытание

  1. Открыть боковое окно ок. 10 см.
  2. Выключить зажигание и вынуть ключ зажигания.
  3. Закрыть все двери.
  4. Блокировка автомобиля, при помощи которой активируется противоугонная система оповещения и контроль салона.
  5. Подождать 30 секунд, пока сигнальная лампа в переключателе заднего противотуманного огня не начнет медленно мигать каждые 2 секунды (f = 0,5 Гц).
  6. Выход через оконный проем непосредственно на крышку датчика.
  7. Если внутреннее наблюдение в порядке, сработает сигнализация. Запись будет сделана в памяти расшифровка кода ошибки модуля управления центральным замком "1370; сигнализация по внутреннему контролю", а также в модуле управления для ультразвуковых датчиков "сигнализация по датчику для ATWS, fl, fr, rl, rr".
  8. Разблокировать автомобиль, тем самым деактивируя сигнализацию.
  9. Расшифровка кода ошибки должны быть проверены и стерты в модуле управления соответствующей памяти расшифровка кода ошибки.

Как продиагностировать систему внутреннего контроля

ПримечаниеСистема выполняет самотестирование и адаптацию салона в течение первых 30 секунд после запирания и закрывания всех дверей и крышки капота/двери багажника/багажника. В течение приблизительно 3 секунд после отключения системы внутреннего контроля с 07.95 при помощи быстродействующего контактного переключателя в подстроечной части B-образной стойки загорается сигнальная лампа в переключателе противотуманного заднего фонаря.

  1. Закрыть все двери автомобиля и дверь багажника/багажника.
  2. Заблокируйте автомобиль, активировав противоугонную сигнализацию и систему мониторинга салона.
  3. Проконтролировать индикацию, выдаваемую сигнальной лампой при выключателе противотуманного заднего фонаря.
  4. Оценка индикации, выдаваемой предупредительной лампой на основе диагностической таблицы. См. ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА.

Диагностическая таблица

Индикация предупредительной лампыЭффект/диагностикаВозможная причинаКорректирующее действие
Предупреждающая лампа быстро мигает в течение приблизительно 2 секунд (f = 3,33 Гц) Предупреждающая лампа быстро мигает в течение приблизительно 28 секунд (f = 2,0 Гц) Предупреждающая лампа начинает медленно мигать (f = 0,5 Гц)Самоконтроль исправен
Сигнальная лампа горит около 3 секундПодтверждение отключения при кратковременном контакте
Лампа предупреждения быстро мигает в течение приблизительно 2 секунд (f = 3,33 Гц) Лампа предупреждения горит в течение приблизительно 28 секунд Лампа предупреждения начинает медленно мигать (f = 0,5 Гц)Самопроверка не прошлаНеисправность датчиков Неисправен модуль управленияЗаменить датчик. См. УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ, СНЯТИЕ И УСТАНОВКА. Заменить модуль управления. См. МОДУЛЬ УПРАВЛЕНИЯ ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ, СНЯТИЯ И УСТАНОВКИ.

ДИАГНОСТИЧЕСКИЙ СТОЛ УЛЬТРАЗВУКОВОЙ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ - 1 ИЗ 3 (ДО 06.97)

Индикация предупредительной лампыЭффект/диагностикаВозможная причинаКорректирующее действие
Индикатор предупреждения загорается приблизительно в течение секунд Индикатор предупреждения быстро мигает приблизительно в течение 28 секунд (f = 2,0 Гц) Индикатор предупреждения начинает медленно мигать (f = 0,5 Гц)Все неисправности устранены
Сигнальная лампа загорается в течение приблизительно 30 секунд. Затем сигнальная лампа начинает медленно мигать (f = 0,5 Гц).Расшифровка кода ошибки уже отображается, но еще не восстановленНеисправность датчиков Неисправен модуль управленияЗаменить датчик. См. УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ, СНЯТИЕ И УСТАНОВКА. Заменить модуль управления. См. МОДУЛЬ УПРАВЛЕНИЯ ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ, СНЯТИЯ И УСТАНОВКИ.
Сигнальная лампа быстро мигает в течение приблизительно 2 секунд (f = 3,33 Гц). Затем сигнальная лампа начинает медленно мигать (f = 0,5 Гц).Модуль управления не активированНеисправен модуль управленияЗаменить модуль управления. См. МОДУЛЬ УПРАВЛЕНИЯ ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ, СНЯТИЯ И УСТАНОВКИ.

ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА УЛЬТРАЗВУКОВОЙ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ - 2 ИЗ 3 (ДО 06.97)

Индикация предупредительной лампыЭффект/диагностикаВозможная причинаКорректирующее действие
Предупреждающая лампа быстро мигает в течение приблизительно 2 секунд (f = 3,33 Гц) Предупреждающая лампа начинает медленно мигать (f = 0,5 Гц) Предупреждающая лампа быстро мигает в течение приблизительно 28 секунд (f = 2,0 Гц) Предупреждающая лампа начинает медленно мигать (f = 0,5 Гц)Отсроченная активация модуля управления Полнофункциональная системаДверь или капот/задняя дверь закрываются только после блокировкиПеред блокировкой закрыть все двери или капот/дверь багажника/крышку багажника.
Лампа предупреждения быстро мигает в течение приблизительно 2 секунд (f = 3,33 Гц) Лампа предупреждения не мигает/лампа предупреждения начинает медленно мигать (f = 0,5 Гц)Система внутреннего контроля отключенаОднократное отключение системыСнова заблокируйте автомобиль.

ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА УЛЬТРАЗВУКОВОЙ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ - 3 ИЗ 3 (ДО 06.97)

Бортовая диагностика (БД) внутренней системы мониторинга, инициирования

Условия

  1. Сканер V.A.G 1551 подключен. См. ИНСТРУМЕНТ СКАНИРОВАНИЯ V.A.G 1551, ПОДКЛЮЧЕНИЕ.
  2. Не активирована противоугонная сигнализация.

Индицируется на дисплее

Схема №47
  1. Введите «45» для адресного слова «Interior monitoring система» и подтвердите ввод клавишей Q.

Индицируется на дисплее

Схема №48
  1. Дождаться появления следующего дисплея.

ПримечаниеОтображаемая информация расшифровка кода ошибки обновляется не постоянно, а только при запуске бортовой диагностики (бортовая система диагностики) или с помощью функции 05 «Стереть память расшифровка кода ошибки».

  1. Запуск системы мониторинга интерьера бортовая система диагностики (бортовая система диагностики), см. бортовая система диагностики (бортовая система диагностики) OF INTERIOR MONITORING система, INITIATING.

Индицируется на дисплее

Схема №49
  1. Войдите в функцию «02» «проверить расшифровка кода ошибки Memory» и подтвердите ввод клавишей Q.

Индицируется на дисплее

Схема №50
  1. Нажать клавишу ->.

Или

Индицируется на дисплее

Схема №51

Сохраненные расшифровка кода ошибки отображаются и печатаются последовательно при включении принтера.

ПримечаниеЕсли принтер выключен, нажать клавишу -> для отображения следующего расшифровка кода ошибки.

  1. Нажать клавишу -> после отображения и печати последнего расшифровка кода ошибки.

Индицируется на дисплее (выбор функции)

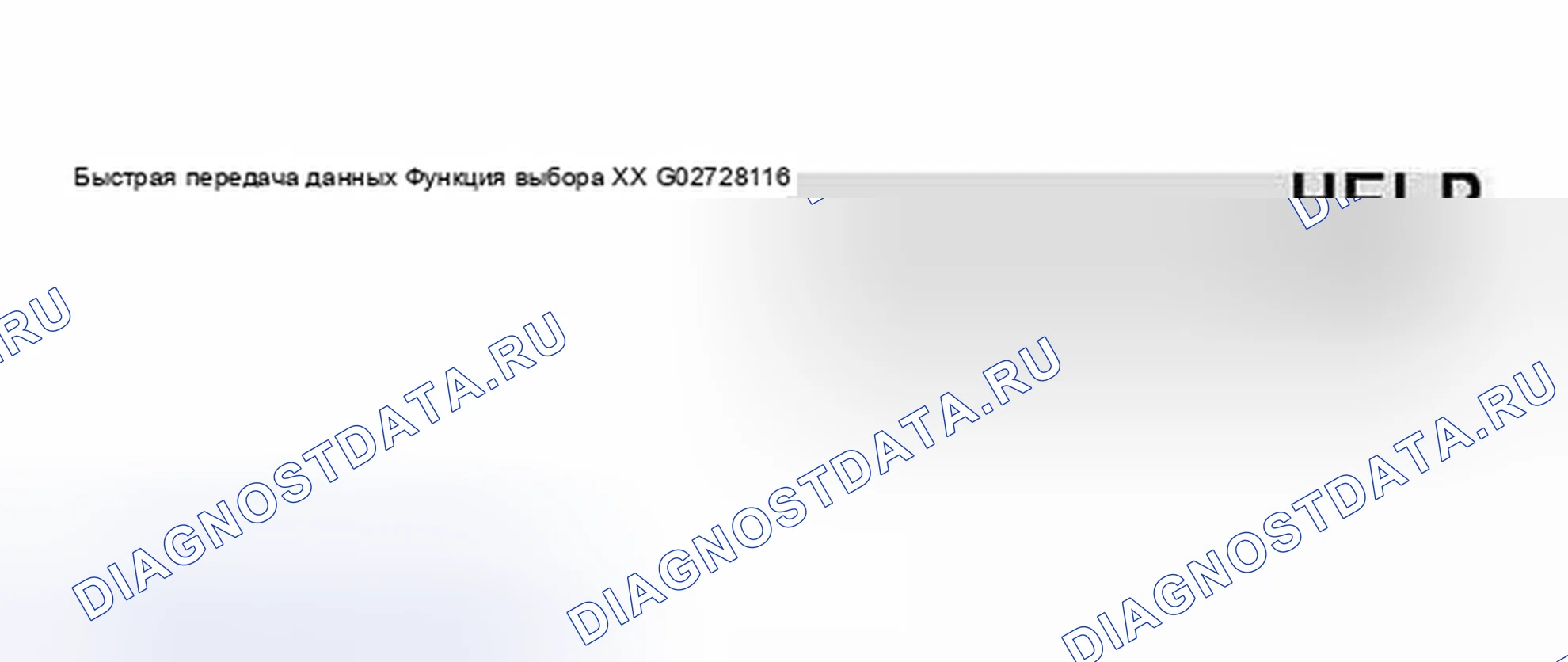

Схема №52
  1. Устраните напечатанные неисправности в соответствии с таблицей расшифровка кода ошибки (см. код неисправности (DTC) (расшифровка кода ошибки) TABLE), затем удалить память расшифровка кода ошибки и снова запросить память расшифровка кода ошибки в качестве проверки.

Требования

  1. Память расшифровка кода ошибки проверена, см. ПРОВЕРКА ПАМЯТИ расшифровка кода ошибки (ФУНКЦИЯ 02).

Индицируется на дисплее

Схема №53
  1. Введите «05» для функции «Erase расшифровка кода ошибки Memory» и подтвердите ввод клавишей Q.

Индицируется на дисплее

Схема №54
  1. Нажать клавишу ->.

Индицируется на дисплее (выбор функции)

Схема №55

ПримечаниеИндицируется на дисплее

Схема №56

Или

Схема №57

Последовательность операций выполнена неправильно.

  1. Проверка памяти расшифровка кода ошибки
  2. При необходимости устраните неисправность, затем проверить память расшифровка кода ошибки.
  1. В следующей таблице перечислены все неисправности с соответствующими кодовыми номерами из 5 цифр, которые могут быть распознаны модулем управления иммобилайзером -J347 и распечатаны 1551 V.A.G. расшифровка кода ошибки отображаются только при распечатке.
  2. Память расшифровка кода ошибки регистрирует все статические и спорадические сбои. При возникновении неисправности она немедленно идентифицируется как статическая неисправность. Если неисправность не возникает снова, она регистрируется как спорадическая неисправность. Справа от дисплея появится надпись «ISP».
  3. Все имеющиеся неисправности устанавливаются на спорадические после активации и сохраняются как статические, только если они все еще присутствуют после завершения проверки.
  4. Спорадические сбои, которые больше не происходят после 50 циклов активации, стираются автоматически.
  5. Перед заменой компонента, показанного как неисправный, проверить проводку и соединения с компонентом, а также соединения массы (масса) в соответствии со схемой соединений.
  6. После проведения ремонта один раз включить и выключить систему. Затем снова проверить память расшифровка кода ошибки с помощью сканера V.A.G 1551 и стереть память.
Схема №58
  1. Только для версии оборудования с системой боковых навесных подушек безопасности
Схема №59
Схема №60
Схема №61
  1. Расшифровка кода ошибки устанавливается, если масса (масса) применяется более 1 минуты.
Схема №62
Схема №63

Дополнительная информация

  1. Для настройки чувствительности датчиков см. раздел АДАПТАЦИЯ (ФУНКЦИЯ 10).
  2. Информацию о замене ультразвукового датчика см. в разделе облицовка, СНЯТИЕ И УСТАНОВКА СТОЙКИ B.
  3. О замене выключателя для контроля салона: В отношении моделей 1997-1999 годов см. раздел ВЫКЛЮЧАТЕЛИ, СНЯТИЕ И УСТАНОВКА. Для моделей 2000 года и выше см. раздел ВЫКЛЮЧАТЕЛИ, ОБСЛУЖИВАНИЕ.

Режим диагностического тестирования выхода (режим диагностического теста) (функция 03) (транспортные средства без подушки безопасности с боковым занавесом)

ПримечаниеРежим выходного диагностического теста может выполняться только при неподвижном транспортном средстве и неработающем двигателе! Любые неисправности, выявленные в режиме диагностического тестирования выхода, должны отслеживаться и устраняться.

Режим диагностического тестирования выхода активирует следующие компоненты в указанной последовательности

Последовательность активации
1 Предупреждающая лампа в туманообразном переключателе заднего фонаря
2 Вызвать срабатывание сигнализации
3 Подвод питания к ультразвуковым датчикам
4 Вывод тактового сигнала на ультразвуковые датчики

ПОСЛЕДОВАТЕЛЬНОСТЬ ВКЛЮЧЕНИЯ РЕЖИМА ДИАГНОСТИЧЕСКОГО КОНТРОЛЯ ВЫХОДА (С 07.97 ВКЛ.)

ПримечаниеПосредством этого выходного теста режим диагностического теста не может быть инициирован «аварийный сигнал ATWS». Для активации «сигнала тревоги ATWS» выполнить вывод режим диагностического теста через модуль управления центральной блокировкой (см. РЕЖИМ ДИАГНОСТИЧЕСКОГО ТЕСТИРОВАНИЯ ВЫВОДА (ФУНКЦИЯ 03)) или ФУНКЦИОНАЛЬНОЕ ТЕСТИРОВАНИЕ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ 20909130412006062100000)

  1. Запуск системы мониторинга интерьера бортовая система диагностики (бортовая система диагностики). См. БОРТОВАЯ ДИАГНОСТИКА (БД) СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ, ИНИЦИИРУЮЩАЯ.

Индицируется на дисплее

Схема №64
  1. Введите «03» для функции «Выход режим диагностического теста» и подтвердите ввод с помощью клавиши Q.

Индицируется на дисплее

Схема №65

Включается сигнальная лампа в туманообразном выключателе заднего фонаря.

  1. Нажать клавишу ->.

Индицируется на дисплее

Схема №66

Модуль управления для ультразвуковых датчиков посылает сигнал тревоги в модуль управления для центральной блокировки для тестирования сигнала.

  1. Нажать клавишу ->.

Индицируется на дисплее

Схема №67

Модуль управления посылает постоянное напряжение 8 В; для испытания проводов. См. ПРОВЕРКА ВЫВОДА ИСТОЧНИКА ПИТАНИЯ.

  1. Нажать клавишу ->.

Индицируется на дисплее

Схема №68

Модуль управления посылает постоянное напряжение 5 В; для испытания проводов. См. ПРОВЕРКА ВЫВОДА СИНХРОСИГНАЛА.

  1. Нажать клавишу ->.

Индицируется на дисплее

Схема №69
  1. Нажать клавишу ->.

Индицируется на дисплее (выбор функции)

Схема №70

Последовательность испытаний

  1. Снять два ультразвуковых датчика.
  2. Отсоединить соединители.
  3. Выполнить режим диагностического тестирования выхода (см. РЕЖИМ ДИАГНОСТИЧЕСКОГО ТЕСТИРОВАНИЯ ВЫХОДА (режим диагностического теста) (ФУНКЦИЯ 03) (ТРАНСПОРТНЫЕ СРЕДСТВА БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ С БОКОВЫМ ЗАНАВЕСОМ)) и выбрать тест управляющего элемента «Вывод источника питания»

Индицируется на дисплее

Схема №71
  1. Подключить мультиметр для измерения напряжения между контактами 2 (положительный) и 2 (Земля (масса).
  1. Технические характеристики: 8 В
  2. Завершение режима диагностического тестирования выхода.
  3. Переустановите ультразвуковые датчики.
  1. Снять два ультразвуковых датчика. См. УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ ДЛЯ СИСТЕМЫ ВНУТРЕННЕГО КОНТРОЛЯ, СНЯТИЕ И УСТАНОВКА.
  2. Отсоединить соединители.
  3. Выполнить режим диагностического тестирования выхода (см. РЕЖИМ ДИАГНОСТИЧЕСКОГО ТЕСТИРОВАНИЯ ВЫХОДА (режим диагностического теста) (ФУНКЦИЯ 03) (ТРАНСПОРТНЫЕ СРЕДСТВА БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ С БОКОВЫМ ЗАНАВЕСОМ)) и выбрать элемент управления «clock сигнал lead».

Индицируется на дисплее

Схема №72
  1. Подключить мультиметр для измерения напряжения между контактами 1 (положительный) и 3 (Земля (масса). Технические характеристики: 5 В
  2. Завершение режима диагностического тестирования выхода, проверка памяти расшифровка кода ошибки (см. проверить расшифровка кода ошибки MEMORY (FUNCTION 02) и стирание (см. «ERASE расшифровка кода ошибки MEMORY (FUNCTION 05)»(ref-196889-S 22196239212005101000000)).
  3. Переустановите ультразвуковые датчики.

Режим диагностического тестирования выхода (режим диагностического теста) (функция 03) (транспортные средства с подушкой безопасности с боковым занавесом)

Во время вывода режим диагностического теста последовательно активизируются следующие элементы

  1. Срабатывание сигнализации ATWS

ПримечаниеНикакой «ATWS-alarm» не может быть запущен через этот выход режим диагностического теста. Чтобы включить «ATWS-alarm», выполнить вывод режим диагностического теста для модуля управления центральной блокировкой (см. Выход режим диагностического теста (FUNCTION 03)) или «INTERIOR MONITORING система, FUNCTIONAL проверка»(ref-196889-S 20909130412006062100000).

Выход Диагностический тестовый режим (функция сканера 03).

  1. Нажать кнопки -0- и -3-.

Индицируется на дисплее

Схема №73
  1. Нажать кнопку -Q- для подтверждения ввода.

Индицируется на дисплее

Схема №74

Модуль управления для ультразвуковых датчиков посылает сигнал тревоги в модуль управления для центральной блокировки для одного теста сигнала.

  1. Нажать кнопку ->.

Индицируется на дисплее

Схема №75
  1. Нажать кнопку ->.

Тестер возвращается в режим «Выбор функции».

Индицируется на дисплее

Схема №76

Другие статьи — Бортовая диагностика (бд) - центральная система запирания и ультразвуковой контроль состояния интерьера
