Электросхемы Volvo XC60 I (2008-2013)

33 системы 86 электросхем 1043 компонента
Содержание — 33 системы, 86 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Память
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электронная подвеска
Электроусилитель руля

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 3)

Can шина — Can шина электросхема — Can шина электросхема (1 из 3). Volvo XC60 I (2008-2013)
Компоненты на схеме

    # Can шина электросхема (2 из 3)

    Can шина — Can шина электросхема — Can шина электросхема (2 из 3). Volvo XC60 I (2008-2013)
    Компоненты на схеме

      # Can шина электросхема (3 из 3)

      Can шина — Can шина электросхема — Can шина электросхема (3 из 3). Volvo XC60 I (2008-2013)
      Компоненты на схеме

        Антиблокировочная система abs

        # Антиблокировочная система abs электросхема

        Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Volvo XC60 I (2008-2013)
        Компоненты на схеме

          Багажник, задняя дверь, лючок топливного бака

          # Электросхема открытия лючка топливного бака

          Багажник, задняя дверь, лючок топливного бака — Электросхема открытия лючка топливного бака — Электросхема открытия лючка топливного бака. Volvo XC60 I (2008-2013)
          Компоненты на схеме

            # Электросхема разблокировки багажника/двери багажника

            # Электросхема разблокировки багажника/двери багажника (2 из 2)

            Багажник, задняя дверь, лючок топливного бака — Электросхема разблокировки багажника/двери багажника — Электросхема разблокировки багажника/двери багажника (2 из 2). Volvo XC60 I (2008-2013)
            Компоненты на схеме

              # Электросхема разблокировки багажника/задней двери

              # Электросхема разблокировки багажника/задней двери (1 из 2)

              Багажник, задняя дверь, лючок топливного бака — Электросхема разблокировки багажника/задней двери — Электросхема разблокировки багажника/задней двери (1 из 2). Volvo XC60 I (2008-2013)
              Компоненты на схеме

                Блокировка селектора

                # Электросхема блокировки селектора

                Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Volvo XC60 I (2008-2013)
                Компоненты на схеме

                  # Электросхема растормаживания стояночного тормоза

                  Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Volvo XC60 I (2008-2013)
                  Компоненты на схеме

                    Блоки управления кузовом

                    # Электросхема блоков управления кузовом

                    # Электросхема блоков управления кузовом (1 из 2)

                    Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Volvo XC60 I (2008-2013)
                    Компоненты на схеме

                      # Электросхема блоков управления кузовом (2 из 2)

                      Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Volvo XC60 I (2008-2013)
                      Компоненты на схеме

                        Блок предохранителей и реле

                        # Электросхема блока предохранителей реле

                        # Электросхема блока предохранителей реле (1 из 3)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Volvo XC60 I (2008-2013)
                        Компоненты на схеме

                          # Электросхема блока предохранителей реле (2 из 3)

                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Volvo XC60 I (2008-2013)
                          Компоненты на схеме

                            # Электросхема блока предохранителей реле (3 из 3)

                            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Volvo XC60 I (2008-2013)
                            Компоненты на схеме

                              Вентилятор охлаждения

                              # Электросхема вентилятора охлаждения

                              Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Volvo XC60 I (2008-2013)
                              Компоненты на схеме

                                Двигатель

                                # Электросхема двигателя 3,0л турбо

                                # Электросхема двигателя 3,0л турбо (2 из 5)

                                Двигатель — Электросхема двигателя 3,0л турбо — Электросхема двигателя 3,0л турбо (2 из 5). Volvo XC60 I (2008-2013)
                                Компоненты на схеме

                                  # Электросхема двигателя 3,0л турбо (3 из 5)

                                  Двигатель — Электросхема двигателя 3,0л турбо — Электросхема двигателя 3,0л турбо (3 из 5). Volvo XC60 I (2008-2013)
                                  Компоненты на схеме

                                    # Электросхема двигателя 3,0л турбо (4 из 5)

                                    Двигатель — Электросхема двигателя 3,0л турбо — Электросхема двигателя 3,0л турбо (4 из 5). Volvo XC60 I (2008-2013)
                                    Компоненты на схеме

                                      # Электросхема двигателя 3.0л турбо

                                      # Электросхема двигателя 3.0л турбо (1 из 5)

                                      Двигатель — Электросхема двигателя 3.0л турбо — Электросхема двигателя 3.0л турбо (1 из 5). Volvo XC60 I (2008-2013)
                                      Компоненты на схеме

                                        # Электросхема двигателя 3.0л турбо (5 из 5)

                                        Двигатель — Электросхема двигателя 3.0л турбо — Электросхема двигателя 3.0л турбо (5 из 5). Volvo XC60 I (2008-2013)
                                        Компоненты на схеме

                                          # Электросхема двигателя 3.2l

                                          # Электросхема двигателя 3.2l (1 из 5)

                                          Двигатель — Электросхема двигателя 3.2l — Электросхема двигателя 3.2l (1 из 5). Volvo XC60 I (2008-2013)
                                          Компоненты на схеме

                                            # Электросхема двигателя 3.2l (2 из 5)

                                            Двигатель — Электросхема двигателя 3.2l — Электросхема двигателя 3.2l (2 из 5). Volvo XC60 I (2008-2013)
                                            Компоненты на схеме

                                              # Электросхема двигателя 3.2l (3 из 5)

                                              Двигатель — Электросхема двигателя 3.2l — Электросхема двигателя 3.2l (3 из 5). Volvo XC60 I (2008-2013)
                                              Компоненты на схеме

                                                # Электросхема двигателя 3.2l (4 из 5)

                                                Двигатель — Электросхема двигателя 3.2l — Электросхема двигателя 3.2l (4 из 5). Volvo XC60 I (2008-2013)
                                                Компоненты на схеме

                                                  # Электросхема двигателя 3.2l (5 из 5)

                                                  Двигатель — Электросхема двигателя 3.2l — Электросхема двигателя 3.2l (5 из 5). Volvo XC60 I (2008-2013)
                                                  Компоненты на схеме

                                                    Дворники и омыватели

                                                    # Электросхема задних дворников и омывателей

                                                    Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Volvo XC60 I (2008-2013)
                                                    Компоненты на схеме

                                                      # Электросхема омывателя фар

                                                      Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Volvo XC60 I (2008-2013)
                                                      Компоненты на схеме

                                                        # Электросхема передних дворников и омывателей

                                                        Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Volvo XC60 I (2008-2013)
                                                        Компоненты на схеме

                                                          Клаксон

                                                          # Электросхема клаксона

                                                          Клаксон — Электросхема клаксона — Электросхема клаксона. Volvo XC60 I (2008-2013)
                                                          Компоненты на схеме

                                                            Кондиционирование воздуха

                                                            # Электросхема климат контроля

                                                            # Электросхема климат контроля (1 из 2)

                                                            Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Volvo XC60 I (2008-2013)
                                                            Компоненты на схеме

                                                              # Электросхема климат контроля (2 из 2)

                                                              Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Volvo XC60 I (2008-2013)
                                                              Компоненты на схеме

                                                                Коробка передач

                                                                # Электросхема коробки передач

                                                                Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Volvo XC60 I (2008-2013)
                                                                Компоненты на схеме

                                                                  Круиз-контроль

                                                                  # Электросхема круиз-контроля

                                                                  Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Volvo XC60 I (2008-2013)
                                                                  Компоненты на схеме

                                                                    Магнитола

                                                                    # Большинство электросхем подключения шины данных

                                                                    # Большинство электросхем подключения шины данных (1 из 4)

                                                                    Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных (1 из 4). Volvo XC60 I (2008-2013)
                                                                    Компоненты на схеме

                                                                      # Большинство электросхем подключения шины данных (2 из 4)

                                                                      Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных (2 из 4). Volvo XC60 I (2008-2013)
                                                                      Компоненты на схеме

                                                                        # Большинство электросхем подключения шины данных (3 из 4)

                                                                        Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных (3 из 4). Volvo XC60 I (2008-2013)
                                                                        Компоненты на схеме

                                                                          # Большинство электросхем подключения шины данных (4 из 4)

                                                                          Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных (4 из 4). Volvo XC60 I (2008-2013)
                                                                          Компоненты на схеме

                                                                            # Электросхема магнитолы, базовая

                                                                            Магнитола — Электросхема магнитолы, базовая — Электросхема магнитолы, базовая. Volvo XC60 I (2008-2013)
                                                                            Компоненты на схеме

                                                                              # Электросхема мультимедий заднего сиденья

                                                                              Магнитола — Электросхема мультимедий заднего сиденья — Электросхема мультимедий заднего сиденья. Volvo XC60 I (2008-2013)
                                                                              Компоненты на схеме

                                                                                # Электросхема радиосвязи, премиум

                                                                                # Электросхема радиосвязи, премиум (1 из 2)

                                                                                Магнитола — Электросхема радиосвязи, премиум — Электросхема радиосвязи, премиум (1 из 2). Volvo XC60 I (2008-2013)
                                                                                Компоненты на схеме

                                                                                  # Электросхема радиосвязи, премиум (2 из 2)

                                                                                  Магнитола — Электросхема радиосвязи, премиум — Электросхема радиосвязи, премиум (2 из 2). Volvo XC60 I (2008-2013)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема спутниковой магнитолы

                                                                                    Магнитола — Электросхема спутниковой магнитолы — Электросхема спутниковой магнитолы. Volvo XC60 I (2008-2013)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема цифровой магнитолы

                                                                                      Магнитола — Электросхема цифровой магнитолы — Электросхема цифровой магнитолы. Volvo XC60 I (2008-2013)
                                                                                      Компоненты на схеме

                                                                                        Освещение салона

                                                                                        # Электросхема освещения салона

                                                                                        # Электросхема освещения салона (1 из 2)

                                                                                        Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Volvo XC60 I (2008-2013)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема освещения салона (2 из 2)

                                                                                          Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Volvo XC60 I (2008-2013)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема подсветки приборной панели

                                                                                            Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Volvo XC60 I (2008-2013)
                                                                                            Компоненты на схеме

                                                                                              Память

                                                                                              # Электросхема зеркал памяти

                                                                                              Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Volvo XC60 I (2008-2013)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема сиденья памяти водителя

                                                                                                Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя. Volvo XC60 I (2008-2013)
                                                                                                Компоненты на схеме

                                                                                                  Подогрев стекол

                                                                                                  # Электросхема заднего подогрева

                                                                                                  Подогрев стекол — Электросхема заднего подогрева — Электросхема заднего подогрева. Volvo XC60 I (2008-2013)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема обогреваемых зеркал

                                                                                                    Подогрев стекол — Электросхема обогреваемых зеркал — Электросхема обогреваемых зеркал. Volvo XC60 I (2008-2013)
                                                                                                    Компоненты на схеме

                                                                                                      Подушки безопасности

                                                                                                      # Электросхема подушек безопасности

                                                                                                      # Электросхема подушек безопасности (1 из 3)

                                                                                                      Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Volvo XC60 I (2008-2013)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема подушек безопасности (2 из 3)

                                                                                                        Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Volvo XC60 I (2008-2013)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема подушек безопасности (3 из 3)

                                                                                                          Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Volvo XC60 I (2008-2013)
                                                                                                          Компоненты на схеме

                                                                                                            Предупреждение

                                                                                                            # Электросхема контроля давления в шинах

                                                                                                            Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Volvo XC60 I (2008-2013)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема предупредительного ремня безопасности

                                                                                                              Предупреждение — Электросхема предупредительного ремня безопасности — Электросхема предупредительного ремня безопасности. Volvo XC60 I (2008-2013)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема системы предупреждения о столкновении

                                                                                                                Предупреждение — Электросхема системы предупреждения о столкновении — Электросхема системы предупреждения о столкновении. Volvo XC60 I (2008-2013)
                                                                                                                Компоненты на схеме

                                                                                                                  Приборная панель

                                                                                                                  # Электросхема приборной панели

                                                                                                                  Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Volvo XC60 I (2008-2013)
                                                                                                                  Компоненты на схеме

                                                                                                                    Сигнализация

                                                                                                                    # Сигнализации электросхема

                                                                                                                    Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Volvo XC60 I (2008-2013)
                                                                                                                    Компоненты на схеме

                                                                                                                      Сиденья

                                                                                                                      # Электросхема задних обогреваемых сидений

                                                                                                                      Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Volvo XC60 I (2008-2013)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема передних обогреваемых сидений

                                                                                                                        Сиденья — Электросхема передних обогреваемых сидений — Электросхема передних обогреваемых сидений. Volvo XC60 I (2008-2013)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема сиденья питания пассажира

                                                                                                                          Сиденья — Электросхема сиденья питания пассажира — Электросхема сиденья питания пассажира. Volvo XC60 I (2008-2013)
                                                                                                                          Компоненты на схеме

                                                                                                                            Системы помощи водителю

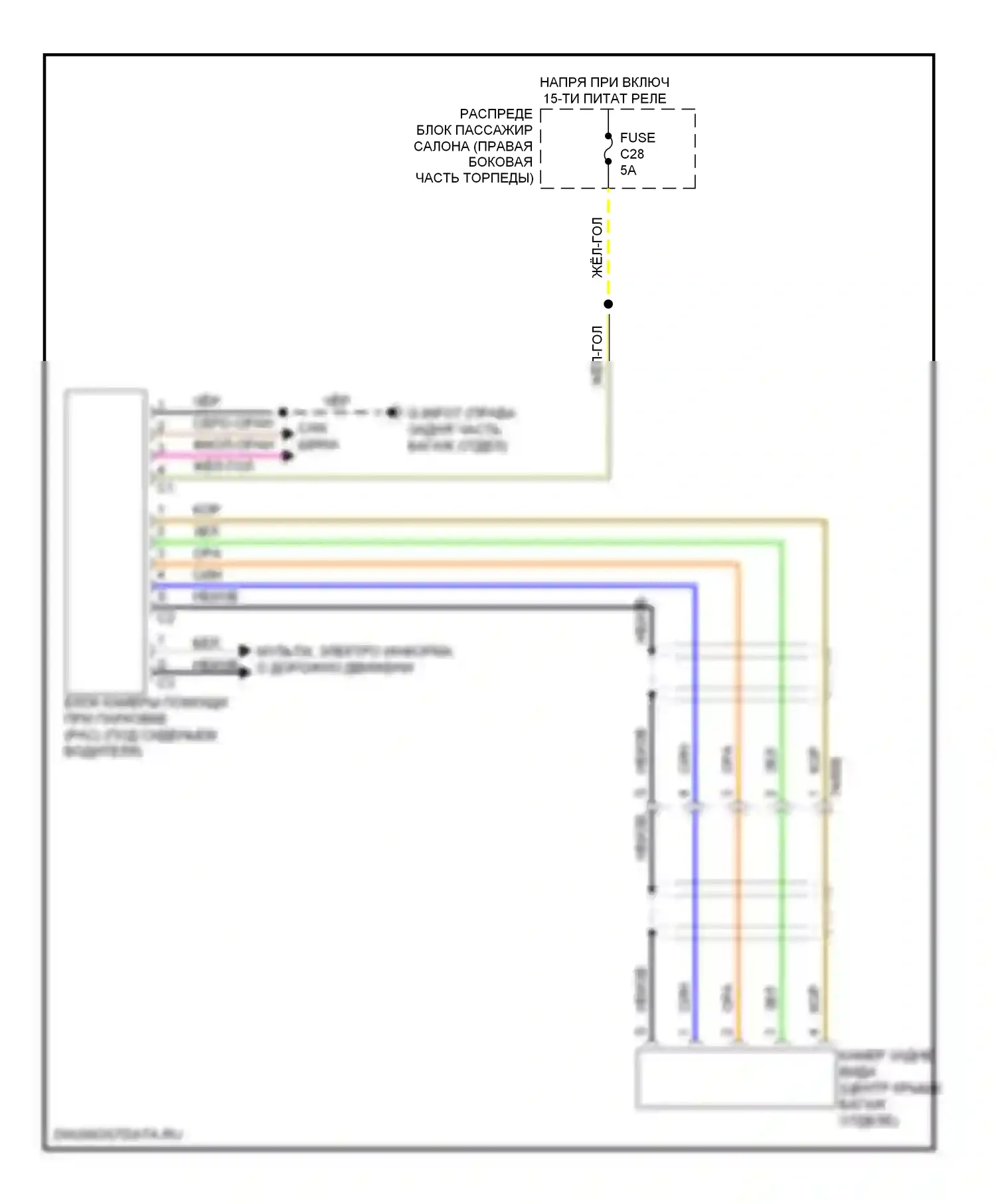

                                                                                                                            # Электросхема задней камеры

                                                                                                                            Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. Volvo XC60 I (2008-2013)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема информационной системы в слепой зоне

                                                                                                                              Системы помощи водителю — Электросхема информационной системы в слепой зоне — Электросхема информационной системы в слепой зоне. Volvo XC60 I (2008-2013)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема мультимедиа и информации о дорожном движении

                                                                                                                                Системы помощи водителю — Электросхема мультимедиа и информации о дорожном движении — Электросхема мультимедиа и информации о дорожном движении. Volvo XC60 I (2008-2013)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема навигации

                                                                                                                                  Системы помощи водителю — Электросхема навигации — Электросхема навигации. Volvo XC60 I (2008-2013)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема парктроника

                                                                                                                                    Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Volvo XC60 I (2008-2013)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      Складная крыша/люк

                                                                                                                                      # Электросхема складной крыши/люка

                                                                                                                                      Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Volvo XC60 I (2008-2013)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        Стартер/генератор

                                                                                                                                        # Электросхема генератора

                                                                                                                                        Стартер/генератор — Электросхема генератора — Электросхема генератора. Volvo XC60 I (2008-2013)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема стартера

                                                                                                                                          # Электросхема стартера (1 из 2)

                                                                                                                                          Стартер/генератор — Электросхема стартера — Электросхема стартера (1 из 2). Volvo XC60 I (2008-2013)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема стартера (2 из 2)

                                                                                                                                            Стартер/генератор — Электросхема стартера — Электросхема стартера (2 из 2). Volvo XC60 I (2008-2013)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Стеклоподъемники

                                                                                                                                              # Стеклоподъемники электросхема

                                                                                                                                              Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Volvo XC60 I (2008-2013)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                Точки подключения масс

                                                                                                                                                # Электросхема точек подключения масс

                                                                                                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Volvo XC60 I (2008-2013)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  Управление зеркалами заднего вида

                                                                                                                                                  # Электросхема управления зеркалами заднего вида

                                                                                                                                                  Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Volvo XC60 I (2008-2013)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    Фары

                                                                                                                                                    # Электросхема корректора фар

                                                                                                                                                    Фары — Электросхема корректора фар — Электросхема корректора фар. Volvo XC60 I (2008-2013)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема фар

                                                                                                                                                      Фары — Электросхема фар — Электросхема фар. Volvo XC60 I (2008-2013)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        Фары и фонари

                                                                                                                                                        # Электросхема буксировки прицепа, 4-контактная

                                                                                                                                                        Фары и фонари — Электросхема буксировки прицепа, 4-контактная — Электросхема буксировки прицепа, 4-контактная. Volvo XC60 I (2008-2013)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема буксировки прицепа, 7-контактная

                                                                                                                                                          Фары и фонари — Электросхема буксировки прицепа, 7-контактная — Электросхема буксировки прицепа, 7-контактная. Volvo XC60 I (2008-2013)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема фар и фонарей

                                                                                                                                                            # Электросхема фар и фонарей (1 из 2)

                                                                                                                                                            Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Volvo XC60 I (2008-2013)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема фар и фонарей (2 из 2)

                                                                                                                                                              Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Volvo XC60 I (2008-2013)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                # Электросхема фонарей заднего хода

                                                                                                                                                                Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Volvo XC60 I (2008-2013)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  Центральный замок

                                                                                                                                                                  # Электросхема центрального замка, без интеллектуального ключа

                                                                                                                                                                  # Электросхема центрального замка, без интеллектуального ключа (1 из 2)

                                                                                                                                                                  Центральный замок — Электросхема центрального замка, без интеллектуального ключа — Электросхема центрального замка, без интеллектуального ключа (1 из 2). Volvo XC60 I (2008-2013)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема центрального замка, без интеллектуального ключа (2 из 2)

                                                                                                                                                                    Центральный замок — Электросхема центрального замка, без интеллектуального ключа — Электросхема центрального замка, без интеллектуального ключа (2 из 2). Volvo XC60 I (2008-2013)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      # Электросхема центрального замка, с интеллектуальным ключом

                                                                                                                                                                      # Электросхема центрального замка, с интеллектуальным ключом (1 из 2)

                                                                                                                                                                      Центральный замок — Электросхема центрального замка, с интеллектуальным ключом — Электросхема центрального замка, с интеллектуальным ключом (1 из 2). Volvo XC60 I (2008-2013)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема центрального замка, с интеллектуальным ключом (2 из 2)

                                                                                                                                                                        Центральный замок — Электросхема центрального замка, с интеллектуальным ключом — Электросхема центрального замка, с интеллектуальным ключом (2 из 2). Volvo XC60 I (2008-2013)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          Электронная подвеска

                                                                                                                                                                          # Электросхема электронной подвески

                                                                                                                                                                          Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Volvo XC60 I (2008-2013)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            Электроусилитель руля

                                                                                                                                                                            # Электросхема электроусилителя руля

                                                                                                                                                                            Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Volvo XC60 I (2008-2013)
                                                                                                                                                                            Компоненты на схеме
