Электросхемы Volkswagen Tiguan L II рестайлинг (2020-2024)

33 системы 131 электросхема 1180 компонентов

Двигатель

# Электросхема двигателя 2.0л турбо

# Электросхема двигателя 2.0л турбо (1 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (1 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (2 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (2 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (3 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (3 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (4 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (4 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (5 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (5 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (6 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (6 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (7 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (7 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (8 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (8 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (9 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (9 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (10 из 10)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (10 из 10). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема точек подключения масс (5 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема освещения салона (2 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема освещения салона (3 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (4 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (4 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открытия багажника и лючка топливного бака

# Электросхема открытия багажника и лючка топливного бака (1 из 3)

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (1 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема открытия багажника и лючка топливного бака (2 из 3)

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (2 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема открытия багажника и лючка топливного бака (3 из 3)

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (3 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 4)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (2 из 4)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (3 из 4)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (4 из 4)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блока управления системами комфорта

# Электросхема блока управления системами комфорта (1 из 2)

Блоки управления кузовом — Электросхема блока управления системами комфорта — Электросхема блока управления системами комфорта (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока управления системами комфорта (2 из 2)

Блоки управления кузовом — Электросхема блока управления системами комфорта — Электросхема блока управления системами комфорта (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока управления электронными системами рулевой колонки

# Электросхема блока управления электронными системами рулевой колонки (1 из 3)

Блоки управления кузовом — Электросхема блока управления электронными системами рулевой колонки — Электросхема блока управления электронными системами рулевой колонки (1 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока управления электронными системами рулевой колонки (2 из 3)

Блоки управления кузовом — Электросхема блока управления электронными системами рулевой колонки — Электросхема блока управления электронными системами рулевой колонки (2 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока управления электронными системами рулевой колонки (3 из 3)

Блоки управления кузовом — Электросхема блока управления электронными системами рулевой колонки — Электросхема блока управления электронными системами рулевой колонки (3 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Подогрев стекол

# Электросхема заднего подогрева с дворником обогревателем стояночного положения

Подогрев стекол — Электросхема заднего подогрева с дворником обогревателем стояночного положения — Электросхема заднего подогрева с дворником обогревателем стояночного положения. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема заднего подогрева, без обогревателя дворника стояночного положения

Подогрев стекол — Электросхема заднего подогрева, без обогревателя дворника стояночного положения — Электросхема заднего подогрева, без обогревателя дворника стояночного положения. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема обогреваемых зеркал

Подогрев стекол — Электросхема обогреваемых зеркал — Электросхема обогреваемых зеркал. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля (2 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля (3 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема климат контроля (4 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (4 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Блокировка селектора

# Электросхема растормаживания стояночного тормоза

Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Стартер/генератор

# Электросхема стартера

# Электросхема стартера (1 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема стартера (2 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 3)

Фары — Электросхема фар — Электросхема фар (1 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар (2 из 3)

Фары — Электросхема фар — Электросхема фар (2 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар (3 из 3)

Фары — Электросхема фар — Электросхема фар (3 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Электроусилитель руля

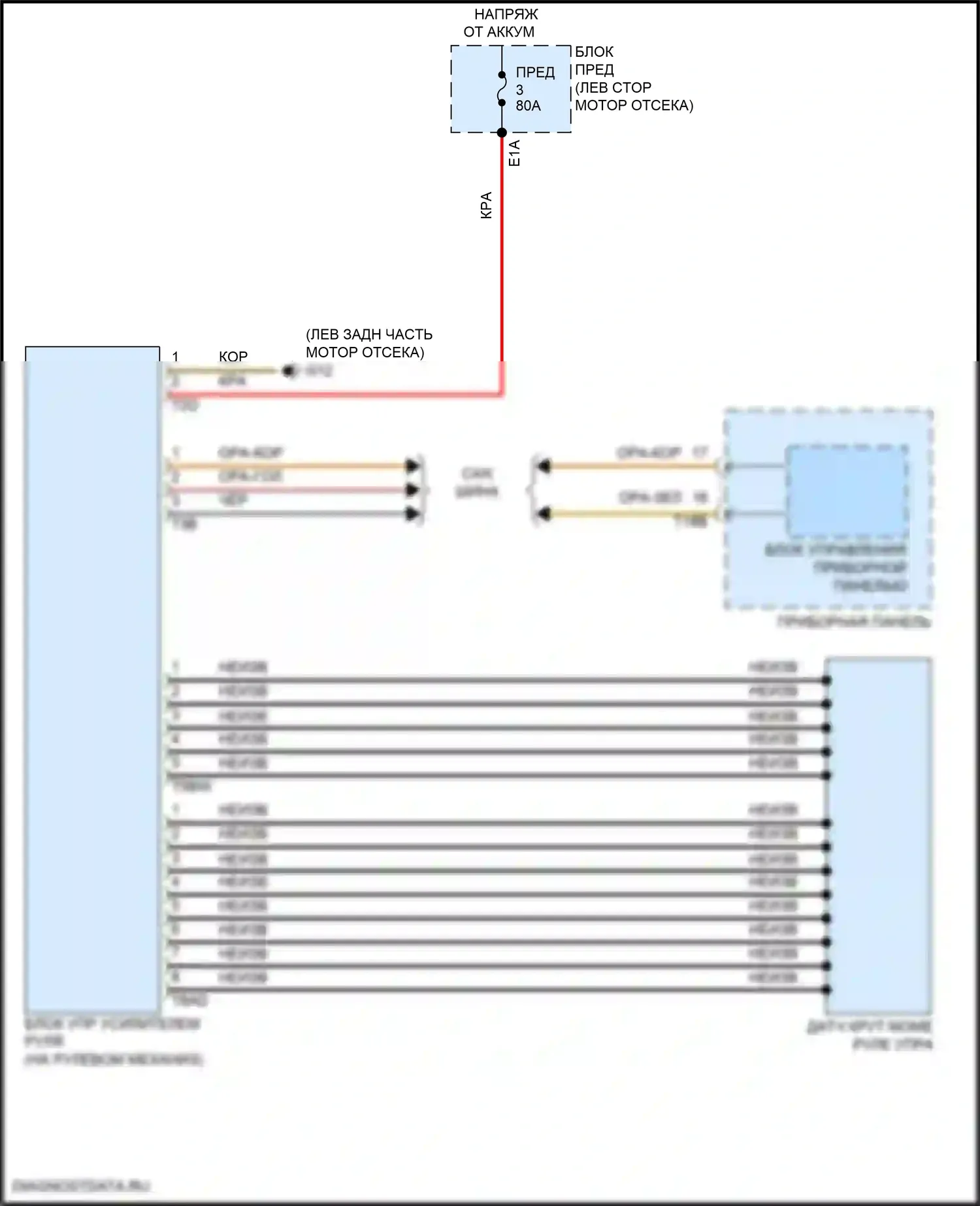

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 8)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 8). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 8)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 8). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 8)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 8). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 8)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 8). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 8)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 8). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 8)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 8). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 8)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 8). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (8 из 8)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (8 из 8). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема буксировки прицепа

Фары и фонари — Электросхема буксировки прицепа — Электросхема буксировки прицепа. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар и фонарей (4 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема фар и фонарей (5 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (5 из 5). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Коробка передач

# Электросхема awd

Коробка передач — Электросхема awd — Электросхема awd. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 3)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 3)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема автоматической коробки передач (3 из 3)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (3 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Сиденья

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 4)

Can шина — Can шина электросхема — Can шина электросхема (1 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (2 из 4)

Can шина — Can шина электросхема — Can шина электросхема (2 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (3 из 4)

Can шина — Can шина электросхема — Can шина электросхема (3 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Can шина электросхема (4 из 4)

Can шина — Can шина электросхема — Can шина электросхема (4 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Магнитола

# Электросхема радиосети, с усилителем

# Электросхема радиосети, с усилителем (1 из 4)

Магнитола — Электросхема радиосети, с усилителем — Электросхема радиосети, с усилителем (1 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема радиосети, с усилителем (2 из 4)

Магнитола — Электросхема радиосети, с усилителем — Электросхема радиосети, с усилителем (2 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема радиосети, с усилителем (3 из 4)

Магнитола — Электросхема радиосети, с усилителем — Электросхема радиосети, с усилителем (3 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема радиосети, с усилителем (4 из 4)

Магнитола — Электросхема радиосети, с усилителем — Электросхема радиосети, с усилителем (4 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя

# Электросхема магнитолы, без усилителя (1 из 3)

Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (1 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя (2 из 3)

Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (2 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя (3 из 3)

Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (3 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации, с усилителем

# Электросхема навигации, с усилителем (1 из 4)

Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (1 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем (2 из 4)

Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (2 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем (3 из 4)

Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (3 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем (4 из 4)

Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (4 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема сигнализации о выезде с полосы движения

Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема парктроника

# Электросхема парктроника (1 из 2)

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема парктроника (2 из 2)

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема периферийной камеры

Системы помощи водителю — Электросхема периферийной камеры — Электросхема периферийной камеры. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, без усилителя

# Электросхема навигации, без усилителя (1 из 3)

Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (1 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, без усилителя (2 из 3)

Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (2 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема навигации, без усилителя (3 из 3)

Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (3 из 3). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема помощи при смене полосы движения

Системы помощи водителю — Электросхема помощи при смене полосы движения — Электросхема помощи при смене полосы движения. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема камеры заднего вида

Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема экстренного вызова

Системы помощи водителю — Электросхема экстренного вызова — Электросхема экстренного вызова. Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 4)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 4)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (3 из 4)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (3 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (4 из 4)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (4 из 4). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема системы бесключевого доступа

# Электросхема системы бесключевого доступа (1 из 2)

Сигнализация — Электросхема системы бесключевого доступа — Электросхема системы бесключевого доступа (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема системы бесключевого доступа (2 из 2)

Сигнализация — Электросхема системы бесключевого доступа — Электросхема системы бесключевого доступа (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Память

# Электросхема сиденья памяти пассажира

# Электросхема сиденья памяти пассажира (1 из 2)

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема сиденья памяти пассажира (2 из 2)

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема памяти зеркал

# Электросхема памяти зеркал (1 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема памяти зеркал (2 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема сиденья памяти водителя

# Электросхема сиденья памяти водителя (1 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема сиденья памяти водителя (2 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Volkswagen Tiguan L II рестайлинг (2020-2024)

Компоненты на схеме
