Электросхемы Volkswagen Passat B5 (1996-2001)

30 систем 55 электросхем 806 компонентов

Кондиционер 1.8л

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционер 1.8л — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционер 1.8л — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема нагревателя

Кондиционер 1.8л — Электросхема нагревателя — Электросхема нагревателя. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема ручного кондиционера

Кондиционер 1.8л — Электросхема ручного кондиционера — Электросхема ручного кондиционера. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Кондиционер 2.8л

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционер 2.8л — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционер 2.8л — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема нагревателя

Кондиционер 2.8л — Электросхема нагревателя — Электросхема нагревателя. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема ручного кондиционера

Кондиционер 2.8л — Электросхема ручного кондиционера — Электросхема ручного кондиционера. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs, с контролем тяги

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с контролем тяги — Электросхемы антиблокировочной системы abs, с контролем тяги. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, без контроля тяги

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, без контроля тяги — Электросхемы антиблокировочной системы abs, без контроля тяги. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

# Сигнализации электросхема (1 из 2)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Сигнализации электросхема (2 из 2)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Can шина

Can шина — Can шина. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения, авто кондиционер

Вентилятор охлаждения — Электросхема вентилятора охлаждения, авто кондиционер — Электросхема вентилятора охлаждения, авто кондиционер. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема двухскоростного вентилятора охлаждения, ручной кондиционер

Вентилятор охлаждения — Электросхема двухскоростного вентилятора охлаждения, ручной кондиционер — Электросхема двухскоростного вентилятора охлаждения, ручной кондиционер. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Односкоростная электросхема вентилятора охлаждения, ручной кондиционер

Вентилятор охлаждения — Односкоростная электросхема вентилятора охлаждения, ручной кондиционер — Односкоростная электросхема вентилятора охлаждения, ручной кондиционер. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева

Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.8л турбины

# Электросхема двигателя 1.8л турбины (1 из 2)

Двигатель — Электросхема двигателя 1.8л турбины — Электросхема двигателя 1.8л турбины (1 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема двигателя 1.8л турбины (2 из 2)

Двигатель — Электросхема двигателя 1.8л турбины — Электросхема двигателя 1.8л турбины (2 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема двигателя 2.8ls

# Электросхема двигателя 2.8ls (1 из 2)

Двигатель — Электросхема двигателя 2.8ls — Электросхема двигателя 2.8ls (1 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема двигателя 2.8ls (2 из 2)

Двигатель — Электросхема двигателя 2.8ls — Электросхема двигателя 2.8ls (2 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Память

# Системные электросхемы памяти

# Системные электросхемы памяти (1 из 2)

Память — Системные электросхемы памяти — Системные электросхемы памяти (1 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Системные электросхемы памяти (2 из 2)

Память — Системные электросхемы памяти — Системные электросхемы памяти (2 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Центральный замок

# Электросхема замка силовой двери

# Электросхема замка силовой двери (1 из 2)

Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери (1 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема замка силовой двери (2 из 2)

Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери (2 из 2). Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Управление зеркалами заднего вида

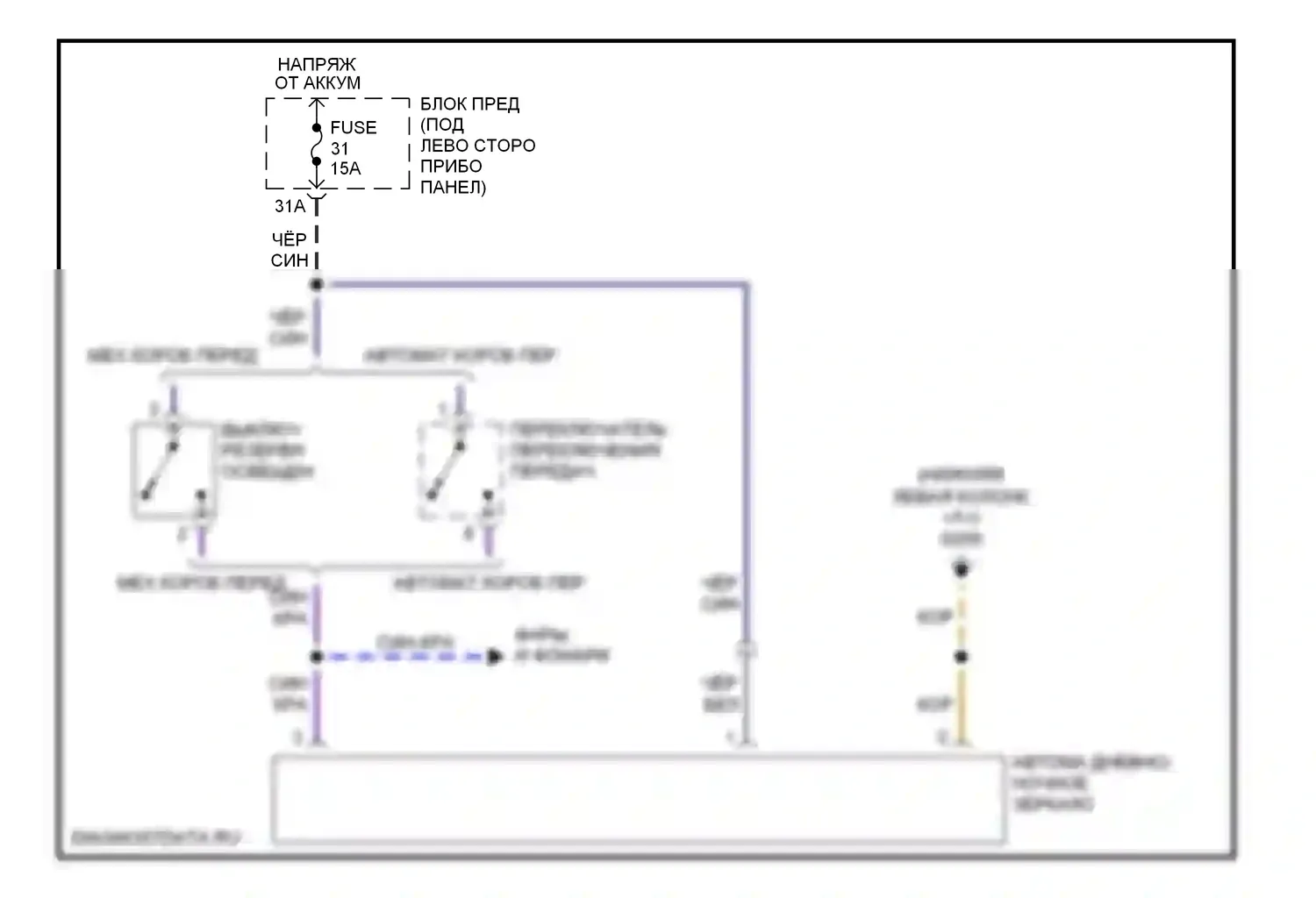

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

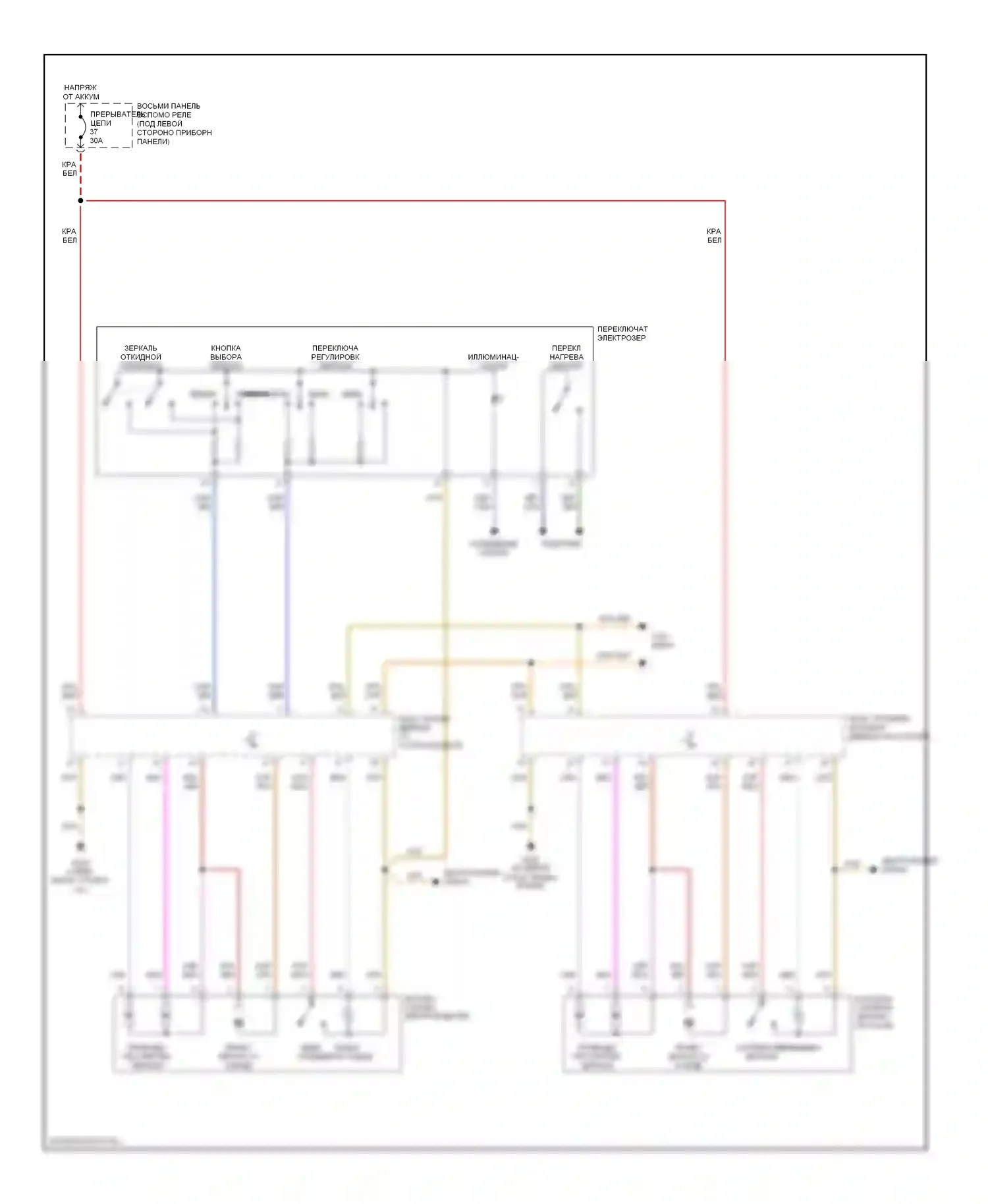

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

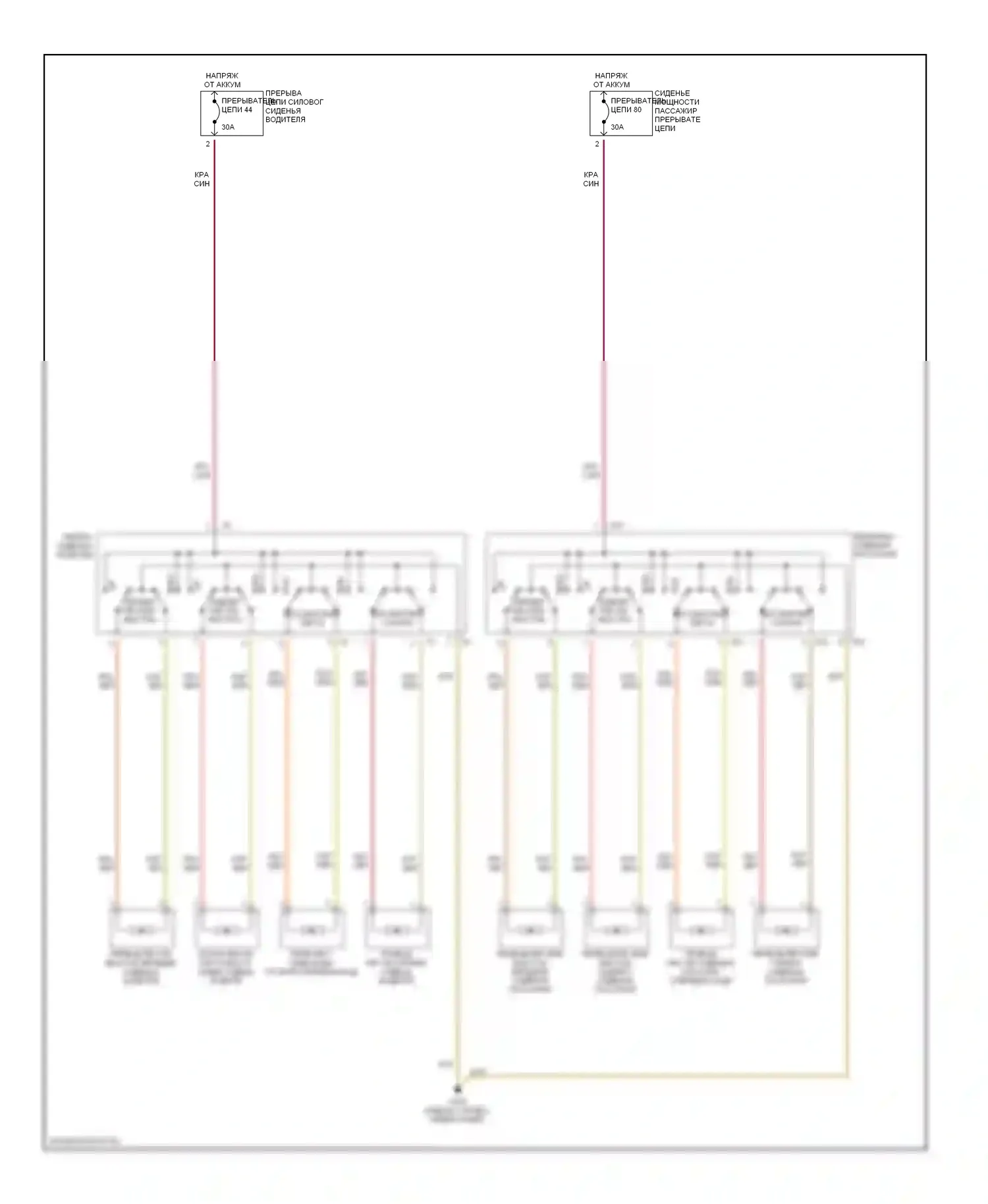

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Складная крыша/люк

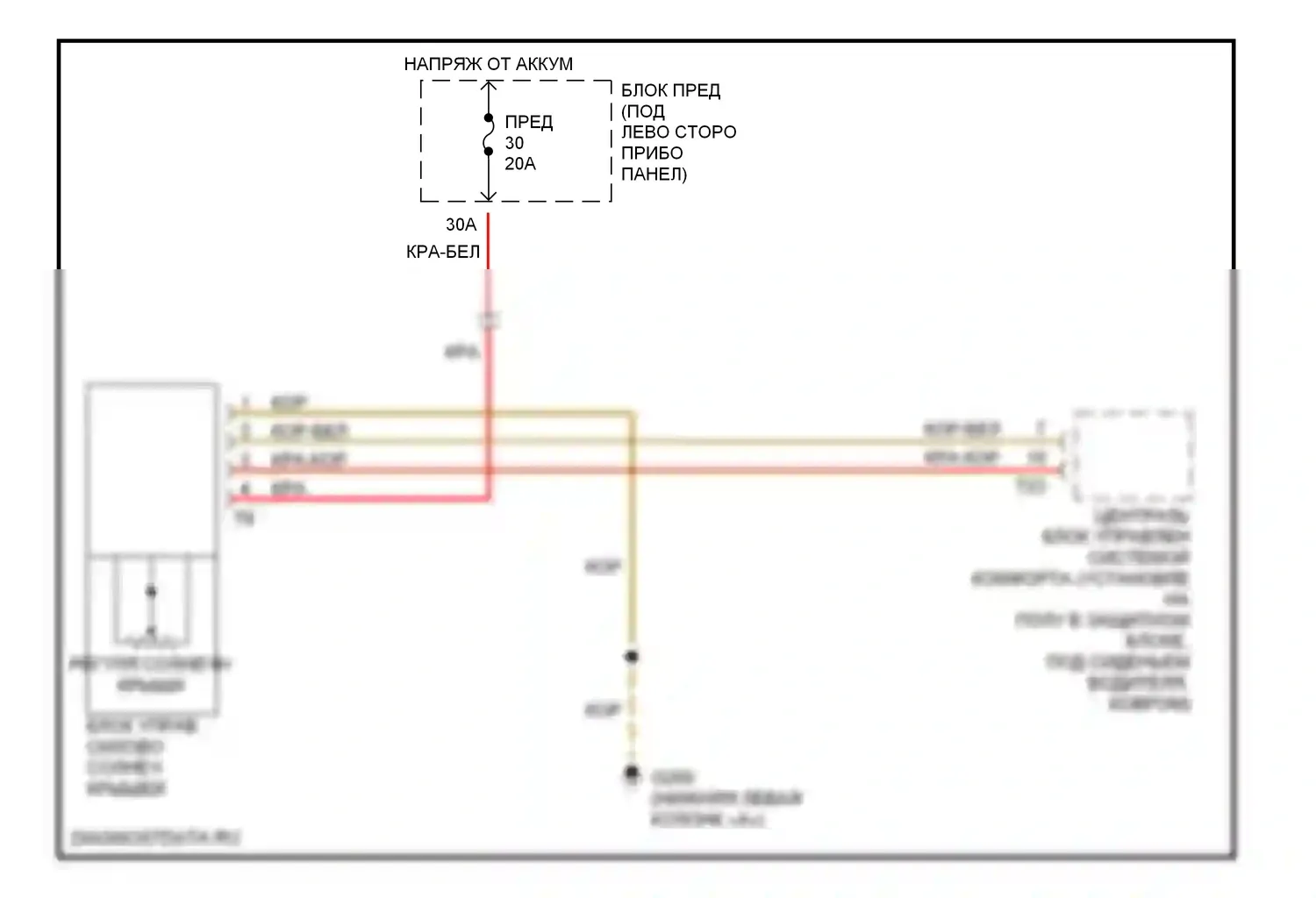

# Электросхема люка

Складная крыша/люк — Электросхема люка — Электросхема люка. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

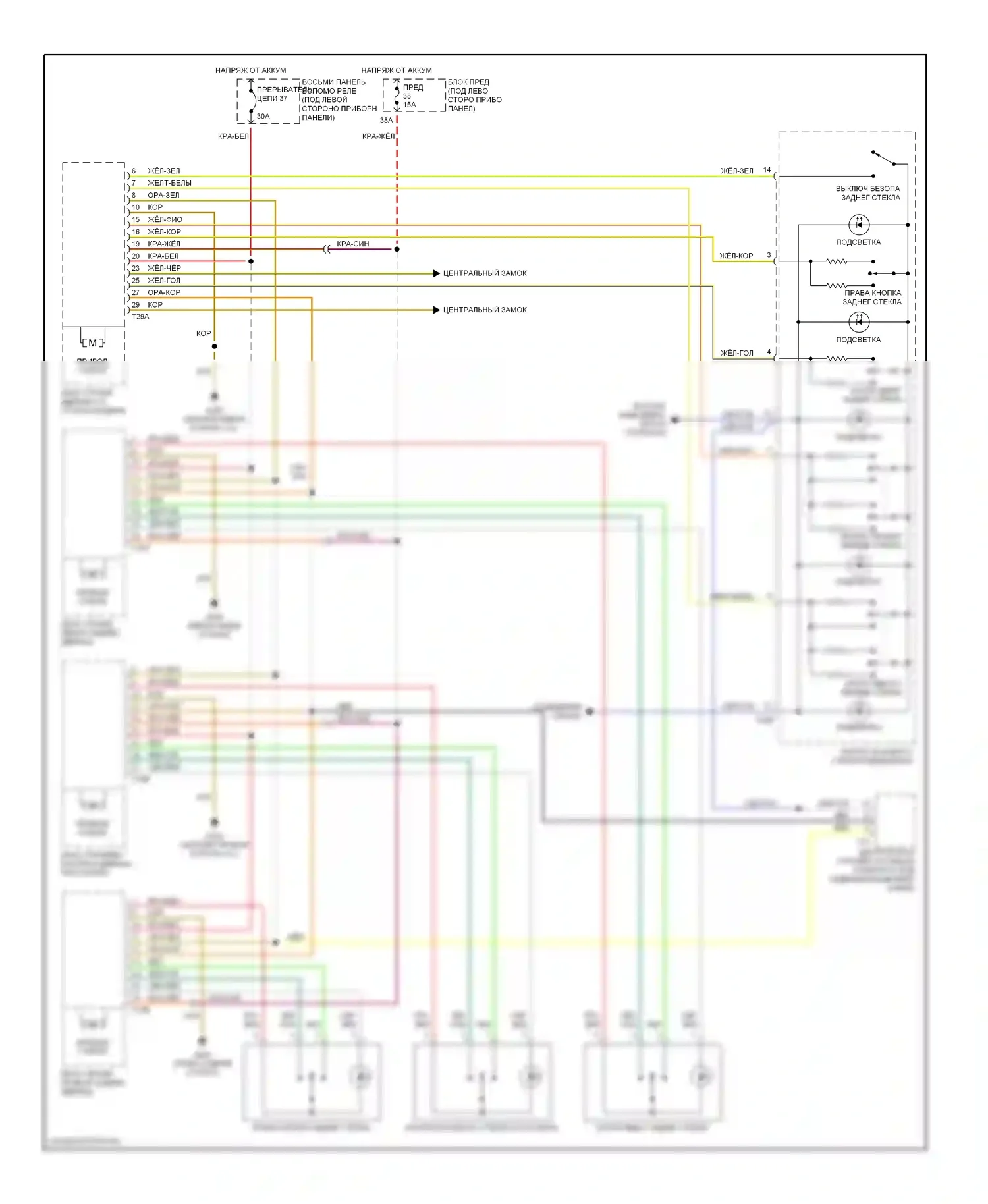

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Магнитола

# Магнитола электросхем

Магнитола — Магнитола электросхем — Магнитола электросхем. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Блокировки переключения передач

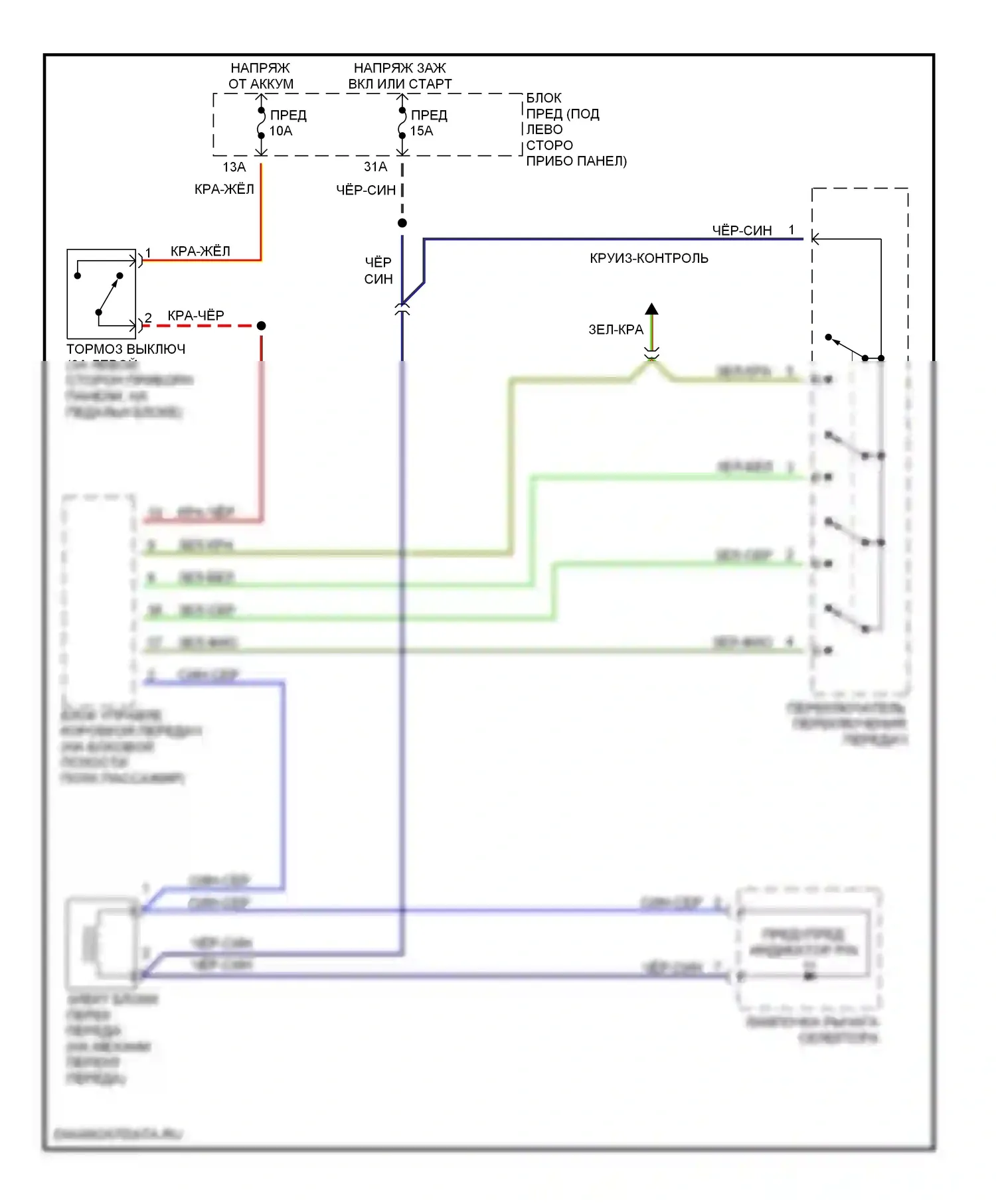

# Электросхема блокировки селектора

Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Стартер/генератор

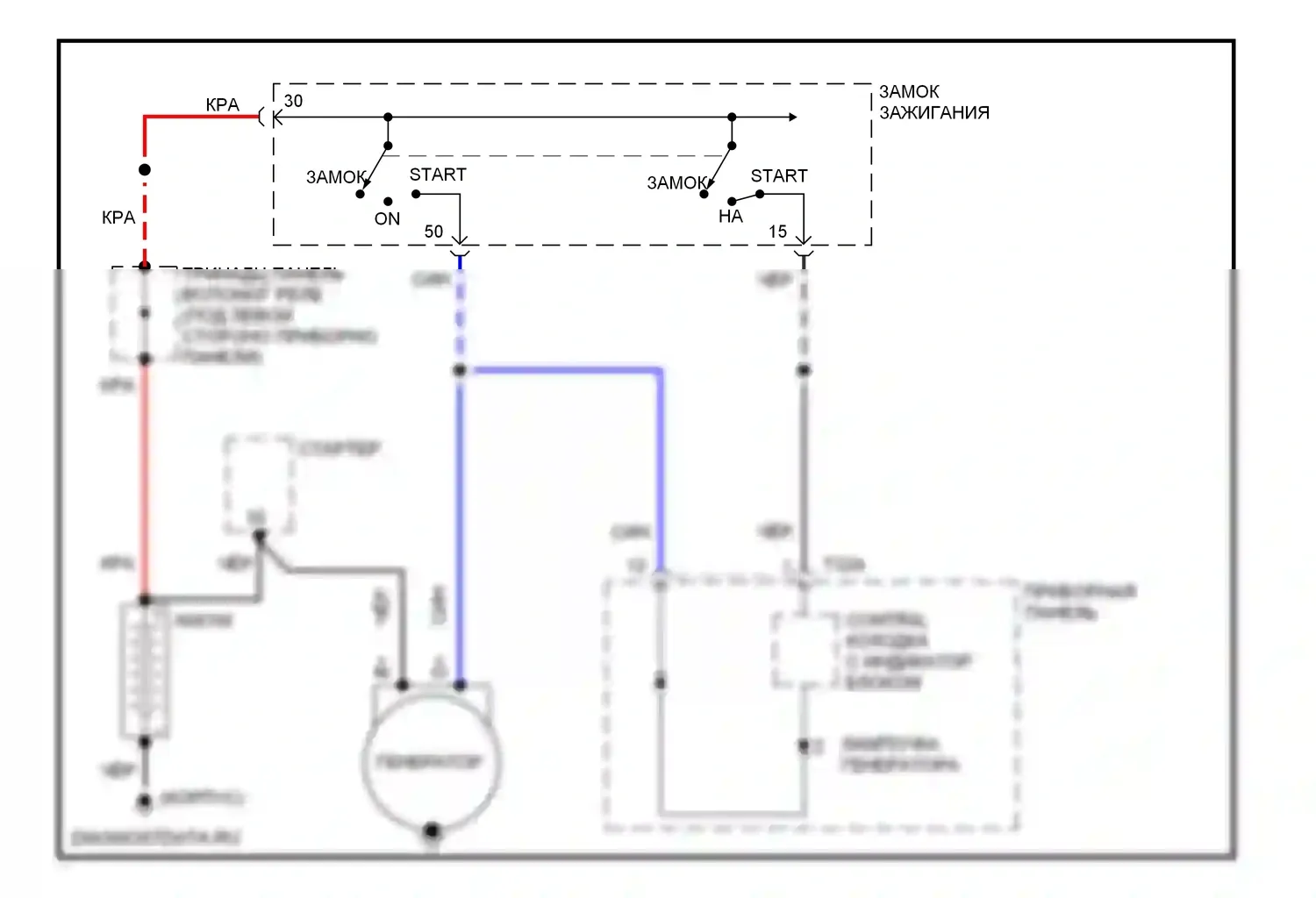

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

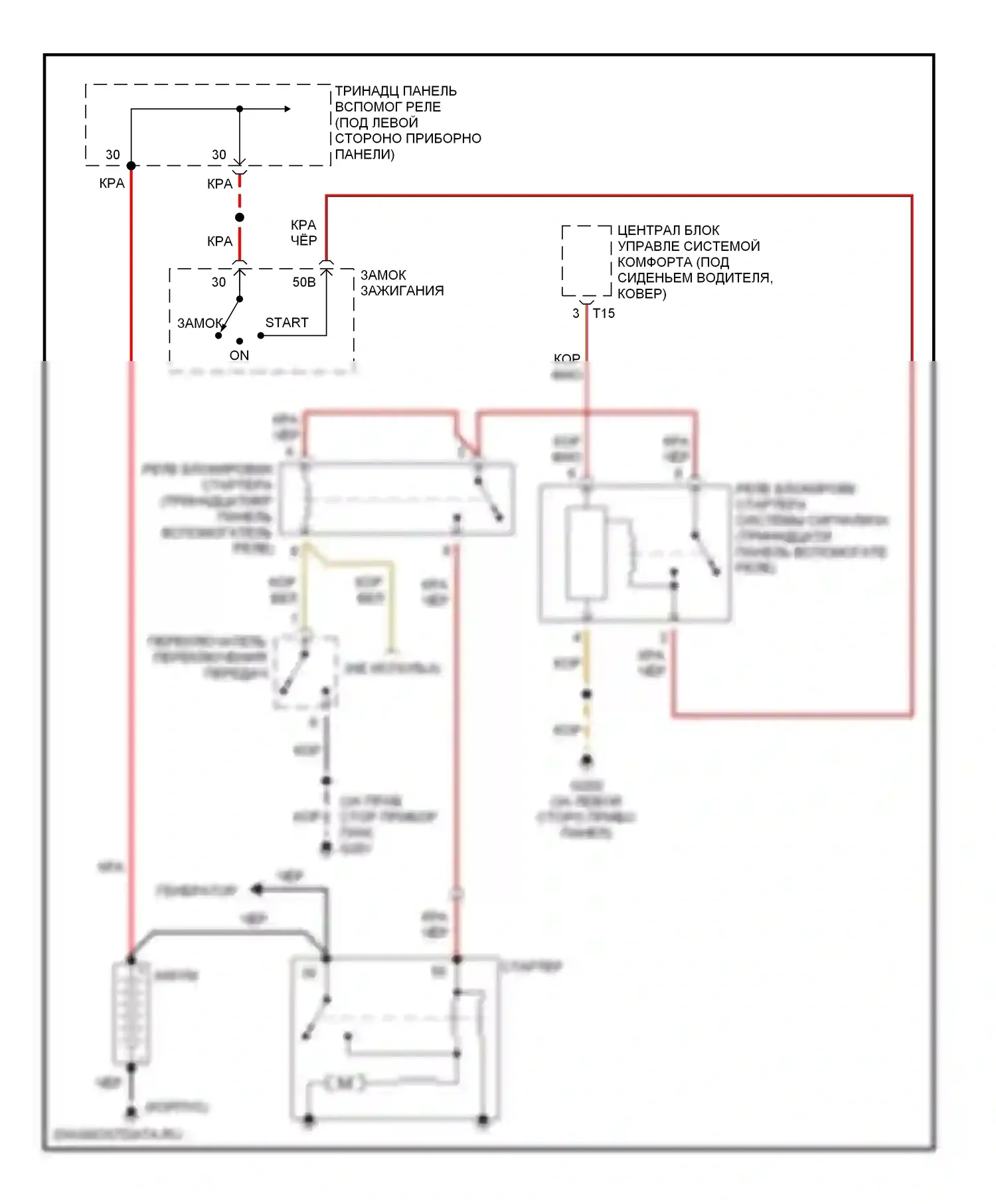

# Электросхема стартера, акпп

Стартер/генератор — Электросхема стартера, акпп — Электросхема стартера, акпп. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

# Электросхема стартера, мкп

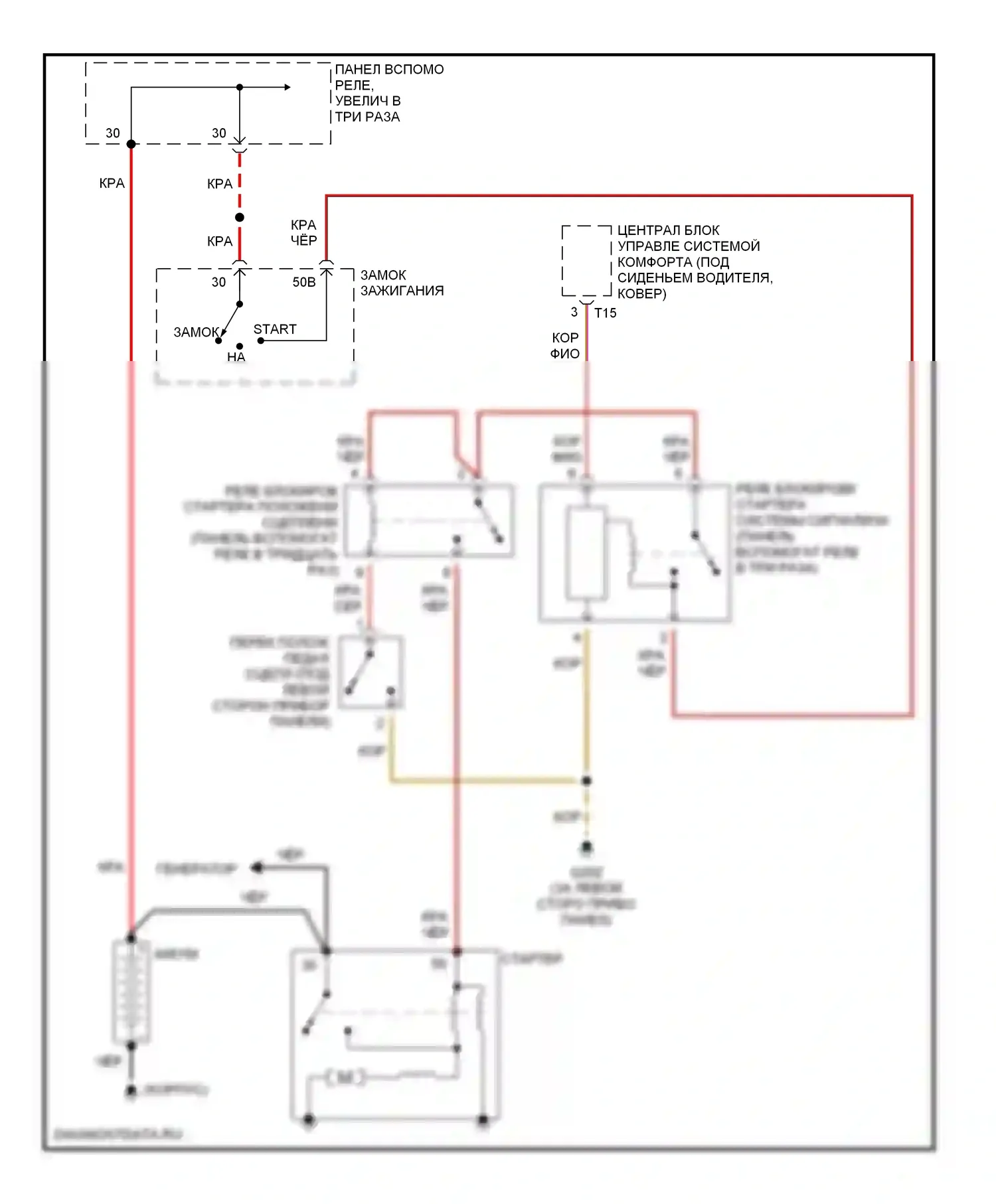

Стартер/генератор — Электросхема стартера, мкп — Электросхема стартера, мкп. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Коробка передач 1.8л

# 1.8l, электросхема автоматической коробки передач

Коробка передач 1.8л — 1.8l, электросхема автоматической коробки передач — 1.8l, электросхема автоматической коробки передач. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Коробка передач 2.8л

# 2.8l, электросхема автоматической коробки передач

Коробка передач 2.8л — 2.8l, электросхема автоматической коробки передач — 2.8l, электросхема автоматической коробки передач. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открытия багажника и лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Volkswagen Passat B5 (1996-2001)

Компоненты на схеме
