Электросхемы Volkswagen Arteon R I (2020-2024)

34 системы 139 электросхем 1230 компонентов
Содержание — 34 системы, 139 схем
Can шина
Активные управление кузовом и подвеской
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Память
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электронная подвеска
Электроусилитель руля

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 5)

Can шина — Can шина электросхема — Can шина электросхема (1 из 5). Volkswagen Arteon R I (2020-2024)
Компоненты на схеме

    # Can шина электросхема (2 из 5)

    Can шина — Can шина электросхема — Can шина электросхема (2 из 5). Volkswagen Arteon R I (2020-2024)
    Компоненты на схеме

      # Can шина электросхема (3 из 5)

      Can шина — Can шина электросхема — Can шина электросхема (3 из 5). Volkswagen Arteon R I (2020-2024)
      Компоненты на схеме

        # Can шина электросхема (4 из 5)

        Can шина — Can шина электросхема — Can шина электросхема (4 из 5). Volkswagen Arteon R I (2020-2024)
        Компоненты на схеме

          # Can шина электросхема (5 из 5)

          Can шина — Can шина электросхема — Can шина электросхема (5 из 5). Volkswagen Arteon R I (2020-2024)
          Компоненты на схеме

            Активные управление кузовом и подвеской

            # Электросхема активных управление кузовом и подвеской

            Активные управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской. Volkswagen Arteon R I (2020-2024)
            Компоненты на схеме

              Антиблокировочная система abs

              # Антиблокировочная система abs электросхема

              # Антиблокировочная система abs электросхема (1 из 3)

              Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 3). Volkswagen Arteon R I (2020-2024)
              Компоненты на схеме

                # Антиблокировочная система abs электросхема (2 из 3)

                Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 3). Volkswagen Arteon R I (2020-2024)
                Компоненты на схеме

                  # Антиблокировочная система abs электросхема (3 из 3)

                  Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (3 из 3). Volkswagen Arteon R I (2020-2024)
                  Компоненты на схеме

                    Багажник, задняя дверь, лючок топливного бака

                    # Электросхема открытия багажника и лючка топливного бака

                    # Электросхема открытия багажника и лючка топливного бака (1 из 3)

                    Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (1 из 3). Volkswagen Arteon R I (2020-2024)
                    Компоненты на схеме

                      # Электросхема открытия багажника и лючка топливного бака (2 из 3)

                      Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (2 из 3). Volkswagen Arteon R I (2020-2024)
                      Компоненты на схеме

                        # Электросхема открытия багажника и лючка топливного бака (3 из 3)

                        Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (3 из 3). Volkswagen Arteon R I (2020-2024)
                        Компоненты на схеме

                          Блокировка селектора

                          # Электросхема блокировки селектора

                          Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Volkswagen Arteon R I (2020-2024)
                          Компоненты на схеме

                            # Электросхема растормаживания стояночного тормоза

                            Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Volkswagen Arteon R I (2020-2024)
                            Компоненты на схеме

                              # Электросхема рулевой колонки

                              Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Volkswagen Arteon R I (2020-2024)
                              Компоненты на схеме

                                Блоки управления кузовом

                                # Электросхема блока управления системами комфорта

                                # Электросхема блока управления системами комфорта (1 из 2)

                                Блоки управления кузовом — Электросхема блока управления системами комфорта — Электросхема блока управления системами комфорта (1 из 2). Volkswagen Arteon R I (2020-2024)
                                Компоненты на схеме

                                  # Электросхема блока управления системами комфорта (2 из 2)

                                  Блоки управления кузовом — Электросхема блока управления системами комфорта — Электросхема блока управления системами комфорта (2 из 2). Volkswagen Arteon R I (2020-2024)
                                  Компоненты на схеме

                                    # Электросхема блока управления электронными системами рулевой колонки

                                    # Электросхема блока управления электронными системами рулевой колонки (1 из 2)

                                    Блоки управления кузовом — Электросхема блока управления электронными системами рулевой колонки — Электросхема блока управления электронными системами рулевой колонки (1 из 2). Volkswagen Arteon R I (2020-2024)
                                    Компоненты на схеме

                                      # Электросхема блока управления электронными системами рулевой колонки (2 из 2)

                                      Блоки управления кузовом — Электросхема блока управления электронными системами рулевой колонки — Электросхема блока управления электронными системами рулевой колонки (2 из 2). Volkswagen Arteon R I (2020-2024)
                                      Компоненты на схеме

                                        Блок предохранителей и реле

                                        # Электросхема блока предохранителей реле

                                        # Электросхема блока предохранителей реле (1 из 6)

                                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 6). Volkswagen Arteon R I (2020-2024)
                                        Компоненты на схеме

                                          # Электросхема блока предохранителей реле (2 из 6)

                                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 6). Volkswagen Arteon R I (2020-2024)
                                          Компоненты на схеме

                                            # Электросхема блока предохранителей реле (3 из 6)

                                            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 6). Volkswagen Arteon R I (2020-2024)
                                            Компоненты на схеме

                                              # Электросхема блока предохранителей реле (4 из 6)

                                              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 6). Volkswagen Arteon R I (2020-2024)
                                              Компоненты на схеме

                                                # Электросхема блока предохранителей реле (5 из 6)

                                                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 6). Volkswagen Arteon R I (2020-2024)
                                                Компоненты на схеме

                                                  # Электросхема блока предохранителей реле (6 из 6)

                                                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 6). Volkswagen Arteon R I (2020-2024)
                                                  Компоненты на схеме

                                                    Вентилятор охлаждения

                                                    # Электросхема вентилятора охлаждения

                                                    Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Volkswagen Arteon R I (2020-2024)
                                                    Компоненты на схеме

                                                      Двигатель

                                                      # Электросхема двигателя 2.0л турбо

                                                      # Электросхема двигателя 2.0л турбо (1 из 10)

                                                      Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (1 из 10). Volkswagen Arteon R I (2020-2024)
                                                      Компоненты на схеме

                                                        # Электросхема двигателя 2.0л турбо (2 из 10)

                                                        Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (2 из 10). Volkswagen Arteon R I (2020-2024)
                                                        Компоненты на схеме

                                                          # Электросхема двигателя 2.0л турбо (3 из 10)

                                                          Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (3 из 10). Volkswagen Arteon R I (2020-2024)
                                                          Компоненты на схеме

                                                            # Электросхема двигателя 2.0л турбо (4 из 10)

                                                            Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (4 из 10). Volkswagen Arteon R I (2020-2024)
                                                            Компоненты на схеме

                                                              # Электросхема двигателя 2.0л турбо (5 из 10)

                                                              Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (5 из 10). Volkswagen Arteon R I (2020-2024)
                                                              Компоненты на схеме

                                                                # Электросхема двигателя 2.0л турбо (6 из 10)

                                                                Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (6 из 10). Volkswagen Arteon R I (2020-2024)
                                                                Компоненты на схеме

                                                                  # Электросхема двигателя 2.0л турбо (7 из 10)

                                                                  Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (7 из 10). Volkswagen Arteon R I (2020-2024)
                                                                  Компоненты на схеме

                                                                    # Электросхема двигателя 2.0л турбо (8 из 10)

                                                                    Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (8 из 10). Volkswagen Arteon R I (2020-2024)
                                                                    Компоненты на схеме

                                                                      # Электросхема двигателя 2.0л турбо (9 из 10)

                                                                      Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (9 из 10). Volkswagen Arteon R I (2020-2024)
                                                                      Компоненты на схеме

                                                                        # Электросхема двигателя 2.0л турбо (10 из 10)

                                                                        Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (10 из 10). Volkswagen Arteon R I (2020-2024)
                                                                        Компоненты на схеме

                                                                          Дворники и омыватели

                                                                          # Дворники и омыватели электросхема

                                                                          Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Volkswagen Arteon R I (2020-2024)
                                                                          Компоненты на схеме

                                                                            Клаксон

                                                                            # Электросхема клаксона

                                                                            Клаксон — Электросхема клаксона — Электросхема клаксона. Volkswagen Arteon R I (2020-2024)
                                                                            Компоненты на схеме

                                                                              Кондиционирование воздуха

                                                                              # Электросхема климат контроля, без climat

                                                                              # Электросхема климат контроля, без climat (3 из 3)

                                                                              Кондиционирование воздуха — Электросхема климат контроля, без climat — Электросхема климат контроля, без climat (3 из 3). Volkswagen Arteon R I (2020-2024)
                                                                              Компоненты на схеме

                                                                                # Электросхема климат контроля, без климата

                                                                                # Электросхема климат контроля, без климата (1 из 3)

                                                                                Кондиционирование воздуха — Электросхема климат контроля, без климата — Электросхема климат контроля, без климата (1 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                Компоненты на схеме

                                                                                  # Электросхема климат контроля, без климата (2 из 3)

                                                                                  Кондиционирование воздуха — Электросхема климат контроля, без климата — Электросхема климат контроля, без климата (2 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема климат контроля, с климатом

                                                                                    # Электросхема климат контроля, с климатом (1 из 4)

                                                                                    Кондиционирование воздуха — Электросхема климат контроля, с климатом — Электросхема климат контроля, с климатом (1 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема климат контроля, с климатом (2 из 4)

                                                                                      Кондиционирование воздуха — Электросхема климат контроля, с климатом — Электросхема климат контроля, с климатом (2 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема климат контроля, с климатом (3 из 4)

                                                                                        Кондиционирование воздуха — Электросхема климат контроля, с климатом — Электросхема климат контроля, с климатом (3 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема климат контроля, с климатом (4 из 4)

                                                                                          Кондиционирование воздуха — Электросхема климат контроля, с климатом — Электросхема климат контроля, с климатом (4 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                          Компоненты на схеме

                                                                                            Коробка передач

                                                                                            # Электросхема awd

                                                                                            Коробка передач — Электросхема awd — Электросхема awd. Volkswagen Arteon R I (2020-2024)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема автоматической коробки передач

                                                                                              # Электросхема автоматической коробки передач (1 из 3)

                                                                                              Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема автоматической коробки передач (2 из 3)

                                                                                                Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема автоматической коробки передач (3 из 3)

                                                                                                  Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (3 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                  Компоненты на схеме

                                                                                                    Круиз-контроль

                                                                                                    # Электросхема круиз-контроля

                                                                                                    # Электросхема круиз-контроля (1 из 2)

                                                                                                    Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема круиз-контроля (2 из 2)

                                                                                                      Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                      Компоненты на схеме

                                                                                                        Магнитола

                                                                                                        # Большинство электросхем подключения шины данных

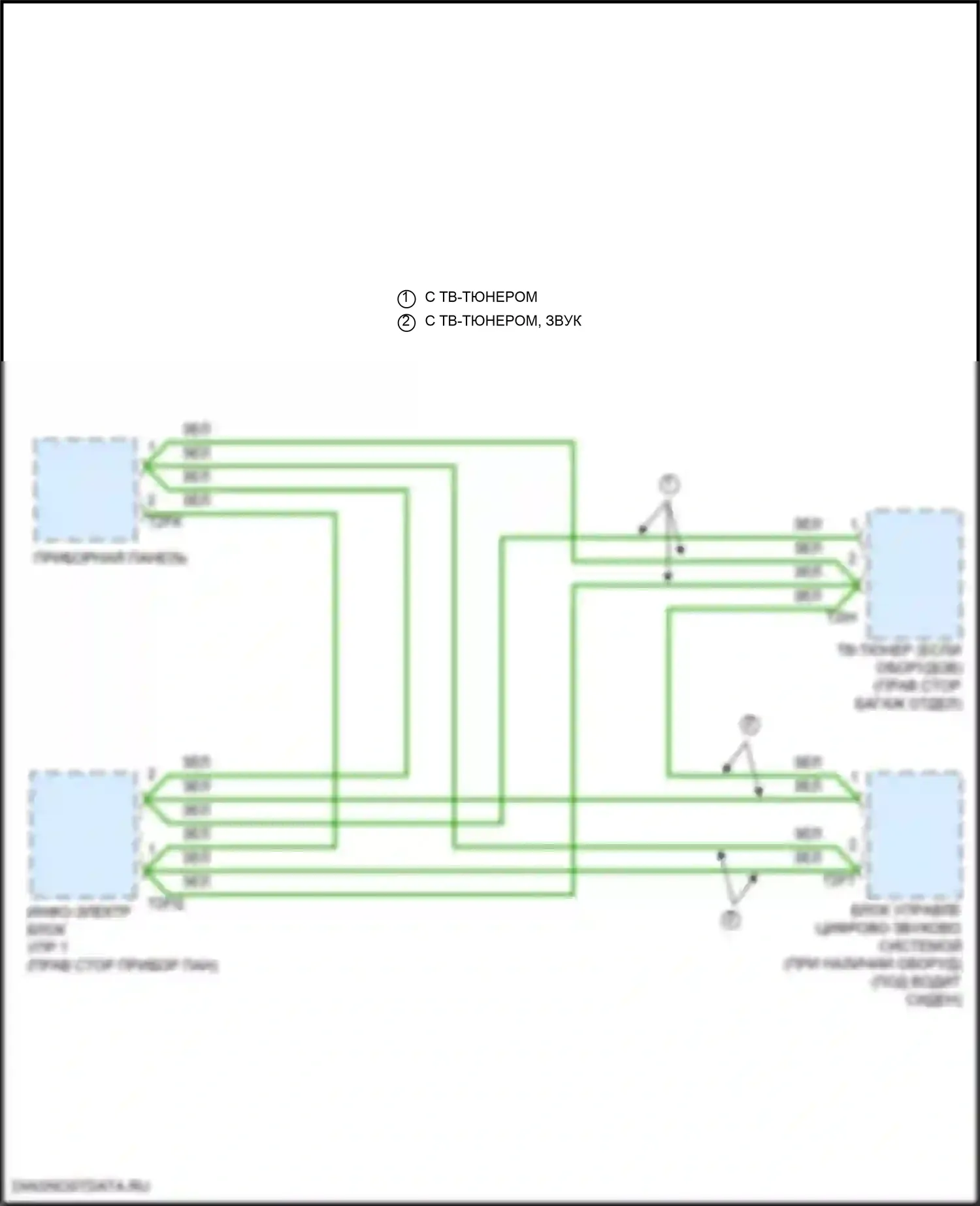

                                                                                                        Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных. Volkswagen Arteon R I (2020-2024)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема магнитолы, без усилителя

                                                                                                          # Электросхема магнитолы, без усилителя (1 из 4)

                                                                                                          Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (1 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема магнитолы, без усилителя (2 из 4)

                                                                                                            Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (2 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема магнитолы, без усилителя (3 из 4)

                                                                                                              Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (3 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема магнитолы, без усилителя (4 из 4)

                                                                                                                Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя (4 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема магнитолы, с усилителем

                                                                                                                  # Электросхема магнитолы, с усилителем (1 из 5)

                                                                                                                  Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (1 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема магнитолы, с усилителем (2 из 5)

                                                                                                                    Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (2 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема магнитолы, с усилителем (3 из 5)

                                                                                                                      Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (3 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема магнитолы, с усилителем (4 из 5)

                                                                                                                        Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (4 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема магнитолы, с усилителем (5 из 5)

                                                                                                                          Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (5 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема тв-тюнера

                                                                                                                            Магнитола — Электросхема тв-тюнера — Электросхема тв-тюнера. Volkswagen Arteon R I (2020-2024)
                                                                                                                            Компоненты на схеме

                                                                                                                              Освещение салона

                                                                                                                              # Электросхема освещения салона

                                                                                                                              # Электросхема освещения салона (1 из 2)

                                                                                                                              Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема освещения салона (2 из 2)

                                                                                                                                Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема подсветки приборной панели

                                                                                                                                  # Электросхема подсветки приборной панели (1 из 3)

                                                                                                                                  Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема подсветки приборной панели (2 из 3)

                                                                                                                                    Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема подсветки приборной панели (3 из 3)

                                                                                                                                      Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        Память

                                                                                                                                        # Электросхема памяти зеркал

                                                                                                                                        # Электросхема памяти зеркал (1 из 2)

                                                                                                                                        Память — Электросхема памяти зеркал — Электросхема памяти зеркал (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема памяти зеркал (2 из 2)

                                                                                                                                          Память — Электросхема памяти зеркал — Электросхема памяти зеркал (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема сиденья памяти водителя

                                                                                                                                            # Электросхема сиденья памяти водителя (1 из 2)

                                                                                                                                            Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              # Электросхема сиденья памяти водителя (2 из 2)

                                                                                                                                              Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                Подогрев стекол

                                                                                                                                                # Электросхема заднего подогрева

                                                                                                                                                Подогрев стекол — Электросхема заднего подогрева — Электросхема заднего подогрева. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема обогреваемых зеркал

                                                                                                                                                  Подогрев стекол — Электросхема обогреваемых зеркал — Электросхема обогреваемых зеркал. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    Подушки безопасности

                                                                                                                                                    # Электросхема подушек безопасности

                                                                                                                                                    # Электросхема подушек безопасности (1 из 4)

                                                                                                                                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема подушек безопасности (2 из 4)

                                                                                                                                                      Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема подушек безопасности (3 из 4)

                                                                                                                                                        Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема подушек безопасности (4 из 4)

                                                                                                                                                          Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            Предупреждение

                                                                                                                                                            # Электросхема контроля давления в шинах

                                                                                                                                                            Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема утора

                                                                                                                                                              Предупреждение — Электросхема утора — Электросхема утора. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                Приборная панель

                                                                                                                                                                # Электросхема приборной панели

                                                                                                                                                                # Электросхема приборной панели (1 из 3)

                                                                                                                                                                Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  # Электросхема приборной панели (2 из 3)

                                                                                                                                                                  Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема приборной панели (3 из 3)

                                                                                                                                                                    Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      Сигнализация

                                                                                                                                                                      # Электросхема защиты от взлома

                                                                                                                                                                      # Электросхема защиты от взлома (1 из 3)

                                                                                                                                                                      Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема защиты от взлома (2 из 3)

                                                                                                                                                                        Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          # Электросхема защиты от взлома (3 из 3)

                                                                                                                                                                          Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (3 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема системы бесключевого доступа

                                                                                                                                                                            # Электросхема системы бесключевого доступа (1 из 2)

                                                                                                                                                                            Сигнализация — Электросхема системы бесключевого доступа — Электросхема системы бесключевого доступа (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              # Электросхема системы бесключевого доступа (2 из 2)

                                                                                                                                                                              Сигнализация — Электросхема системы бесключевого доступа — Электросхема системы бесключевого доступа (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                Сиденья

                                                                                                                                                                                # Питание водительского сиденья электросхема, без ручной регулировки высоты

                                                                                                                                                                                Сиденья — Питание водительского сиденья электросхема, без ручной регулировки высоты — Питание водительского сиденья электросхема, без ручной регулировки высоты. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Питание водительского сиденья электросхема с ручной регулировкой высоты

                                                                                                                                                                                  Сиденья — Питание водительского сиденья электросхема с ручной регулировкой высоты — Питание водительского сиденья электросхема с ручной регулировкой высоты. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    # Поясничная электросхема, без массажа

                                                                                                                                                                                    Сиденья — Поясничная электросхема, без массажа — Поясничная электросхема, без массажа. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      # Поясничная электросхема, с массажем

                                                                                                                                                                                      Сиденья — Поясничная электросхема, с массажем — Поясничная электросхема, с массажем. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        # Электросхема вентиляции сиденья

                                                                                                                                                                                        Сиденья — Электросхема вентиляции сиденья — Электросхема вентиляции сиденья. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          # Электросхема обогреваемых сидений

                                                                                                                                                                                          # Электросхема обогреваемых сидений (1 из 2)

                                                                                                                                                                                          Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            # Электросхема обогреваемых сидений (2 из 2)

                                                                                                                                                                                            Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              # Электросхема рулевого колеса с подогревом

                                                                                                                                                                                              Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                # Электросхема сиденья питания для пассажиров

                                                                                                                                                                                                Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  Системы помощи водителю

                                                                                                                                                                                                  # Электросхема камеры заднего вида

                                                                                                                                                                                                  Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    # Электросхема навигации, без усилителя

                                                                                                                                                                                                    # Электросхема навигации, без усилителя (1 из 4)

                                                                                                                                                                                                    Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (1 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                      # Электросхема навигации, без усилителя (2 из 4)

                                                                                                                                                                                                      Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (2 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                        # Электросхема навигации, без усилителя (3 из 4)

                                                                                                                                                                                                        Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (3 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                          # Электросхема навигации, без усилителя (4 из 4)

                                                                                                                                                                                                          Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (4 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                            # Электросхема навигации, с усилителем

                                                                                                                                                                                                            # Электросхема навигации, с усилителем (1 из 5)

                                                                                                                                                                                                            Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (1 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                              # Электросхема навигации, с усилителем (2 из 5)

                                                                                                                                                                                                              Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (2 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                # Электросхема навигации, с усилителем (3 из 5)

                                                                                                                                                                                                                Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (3 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                  # Электросхема навигации, с усилителем (4 из 5)

                                                                                                                                                                                                                  Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (4 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                    # Электросхема навигации, с усилителем (5 из 5)

                                                                                                                                                                                                                    Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (5 из 5). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                      # Электросхема парктроника

                                                                                                                                                                                                                      # Электросхема парктроника (1 из 2)

                                                                                                                                                                                                                      Системы помощи водителю — Электросхема парктроника — Электросхема парктроника (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                        # Электросхема парктроника (2 из 2)

                                                                                                                                                                                                                        Системы помощи водителю — Электросхема парктроника — Электросхема парктроника (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                          # Электросхема периферийной камеры

                                                                                                                                                                                                                          Системы помощи водителю — Электросхема периферийной камеры — Электросхема периферийной камеры. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                            # Электросхема помощи при смене полосы движения

                                                                                                                                                                                                                            Системы помощи водителю — Электросхема помощи при смене полосы движения — Электросхема помощи при смене полосы движения. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                              # Электросхема сигнализации о выезде с полосы движения

                                                                                                                                                                                                                              Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                # Электросхема экстренного вызова

                                                                                                                                                                                                                                Системы помощи водителю — Электросхема экстренного вызова — Электросхема экстренного вызова. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                  Складная крыша/люк

                                                                                                                                                                                                                                  # Электросхема складной крыши/люка

                                                                                                                                                                                                                                  Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                    Стартер/генератор

                                                                                                                                                                                                                                    # Электросхема генератора

                                                                                                                                                                                                                                    Стартер/генератор — Электросхема генератора — Электросхема генератора. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                      # Электросхема стартера

                                                                                                                                                                                                                                      # Электросхема стартера (1 из 2)

                                                                                                                                                                                                                                      Стартер/генератор — Электросхема стартера — Электросхема стартера (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                        # Электросхема стартера (2 из 2)

                                                                                                                                                                                                                                        Стартер/генератор — Электросхема стартера — Электросхема стартера (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                          Стеклоподъемники

                                                                                                                                                                                                                                          # Электросхема стеклоподъемников

                                                                                                                                                                                                                                          # Электросхема стеклоподъемников (1 из 2)

                                                                                                                                                                                                                                          Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                            # Электросхема стеклоподъемников (2 из 2)

                                                                                                                                                                                                                                            Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                              Точки подключения масс

                                                                                                                                                                                                                                              # Электросхема разводки массы

                                                                                                                                                                                                                                              # Электросхема разводки массы (1 из 6)

                                                                                                                                                                                                                                              Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 6). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                # Электросхема разводки массы (2 из 6)

                                                                                                                                                                                                                                                Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 6). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                  # Электросхема разводки массы (3 из 6)

                                                                                                                                                                                                                                                  Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 6). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                    # Электросхема разводки массы (4 из 6)

                                                                                                                                                                                                                                                    Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 6). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                      # Электросхема разводки массы (5 из 6)

                                                                                                                                                                                                                                                      Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 6). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                        # Электросхема разводки массы (6 из 6)

                                                                                                                                                                                                                                                        Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 6). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                          Управление зеркалами заднего вида

                                                                                                                                                                                                                                                          # Автоматическая электросхема дневного/ночного зеркала, без помощи дальнего света

                                                                                                                                                                                                                                                          Управление зеркалами заднего вида — Автоматическая электросхема дневного/ночного зеркала, без помощи дальнего света — Автоматическая электросхема дневного/ночного зеркала, без помощи дальнего света. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                                            # Автоматическая электросхема зеркала дня/ночи, с помощью дальнего света

                                                                                                                                                                                                                                                            Управление зеркалами заднего вида — Автоматическая электросхема зеркала дня/ночи, с помощью дальнего света — Автоматическая электросхема зеркала дня/ночи, с помощью дальнего света. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                                              # Электросхема управления зеркалами заднего вида

                                                                                                                                                                                                                                                              Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                                Фары

                                                                                                                                                                                                                                                                # Электросхема фар

                                                                                                                                                                                                                                                                # Электросхема фар (1 из 2)

                                                                                                                                                                                                                                                                Фары — Электросхема фар — Электросхема фар (1 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                                  # Электросхема фар (2 из 2)

                                                                                                                                                                                                                                                                  Фары — Электросхема фар — Электросхема фар (2 из 2). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                                    Фары и фонари

                                                                                                                                                                                                                                                                    # Электросхема фар и фонарей

                                                                                                                                                                                                                                                                    # Электросхема фар и фонарей (1 из 4)

                                                                                                                                                                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                                      # Электросхема фар и фонарей (2 из 4)

                                                                                                                                                                                                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                                        # Электросхема фар и фонарей (3 из 4)

                                                                                                                                                                                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                                          # Электросхема фар и фонарей (4 из 4)

                                                                                                                                                                                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 4). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                                                            # Электросхема фонарей заднего хода

                                                                                                                                                                                                                                                                            Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                                                              Центральный замок

                                                                                                                                                                                                                                                                              # Электросхема центрального замка

                                                                                                                                                                                                                                                                              # Электросхема центрального замка (1 из 3)

                                                                                                                                                                                                                                                                              Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                                                # Электросхема центрального замка (2 из 3)

                                                                                                                                                                                                                                                                                Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                                                  # Электросхема центрального замка (3 из 3)

                                                                                                                                                                                                                                                                                  Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 3). Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                                                    Электронная подвеска

                                                                                                                                                                                                                                                                                    # Электросхема электронной подвески

                                                                                                                                                                                                                                                                                    Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                                                      Электроусилитель руля

                                                                                                                                                                                                                                                                                      # Электросхема электроусилителя руля

                                                                                                                                                                                                                                                                                      Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Volkswagen Arteon R I (2020-2024)
                                                                                                                                                                                                                                                                                      Компоненты на схеме
