Электросхемы Toyota Yaris III рестайлинг 2 (2016-2020)

29 систем 63 электросхемы 671 компонент

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Напоминание о ключе и предупреждение о ремне безопасности, электросхема

# Напоминание о ключе и предупреждение о ремне безопасности, электросхема (1 из 2)

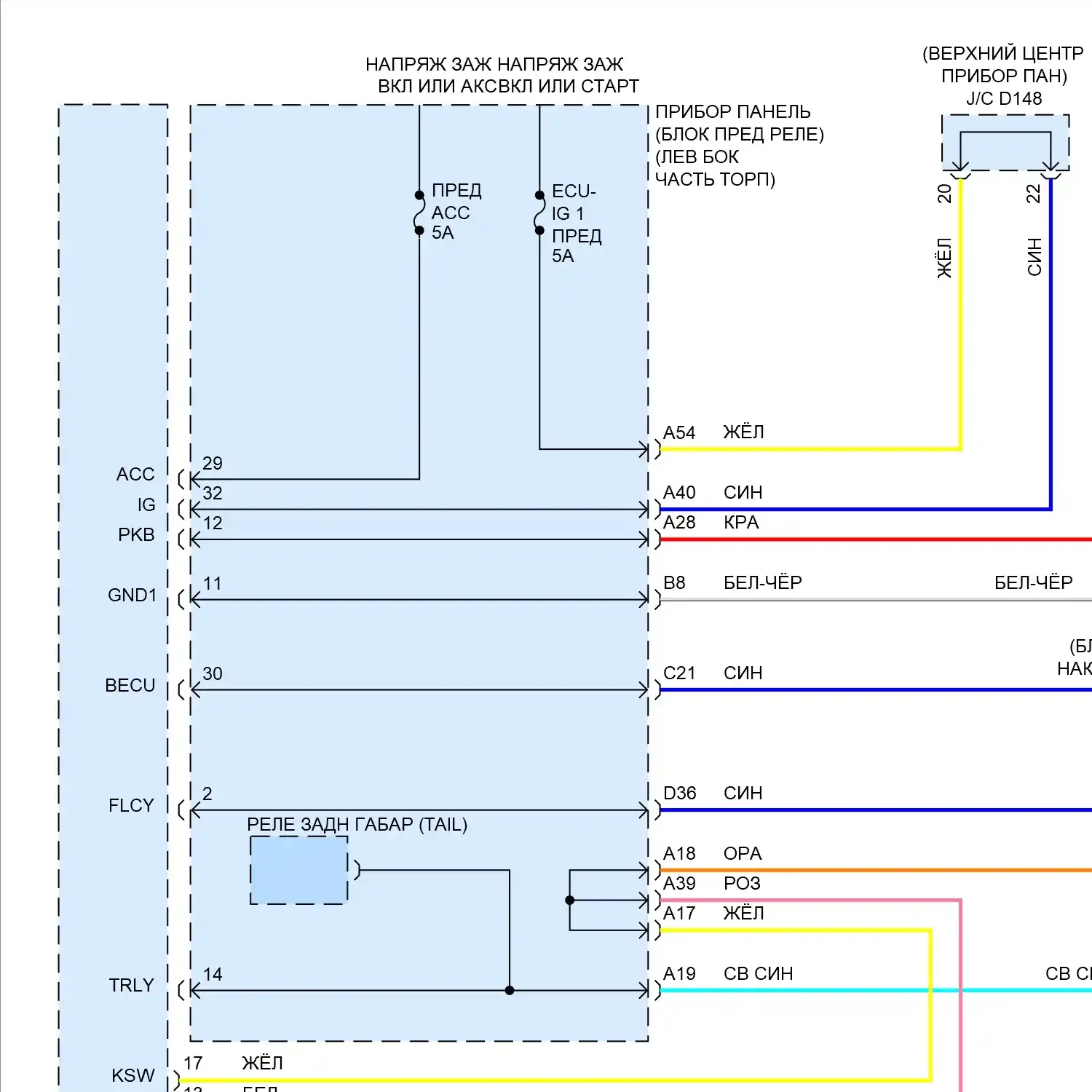

Предупреждение — Напоминание о ключе и предупреждение о ремне безопасности, электросхема — Напоминание о ключе и предупреждение о ремне безопасности, электросхема (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Напоминание о ключе и предупреждение о ремне безопасности, электросхема (2 из 2)

Предупреждение — Напоминание о ключе и предупреждение о ремне безопасности, электросхема — Напоминание о ключе и предупреждение о ремне безопасности, электросхема (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

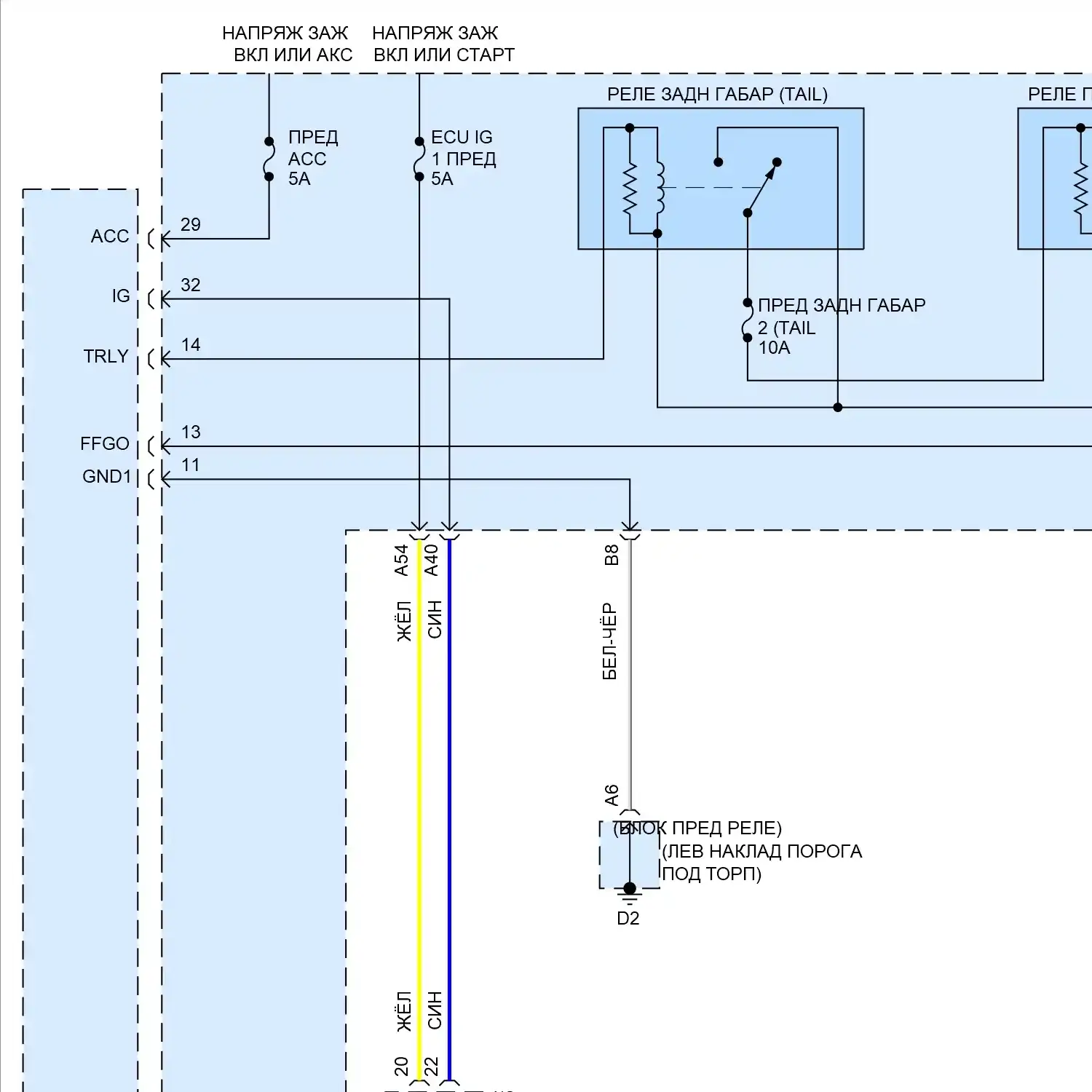

# Электросхема блоков управления кузовом (1 из 2)

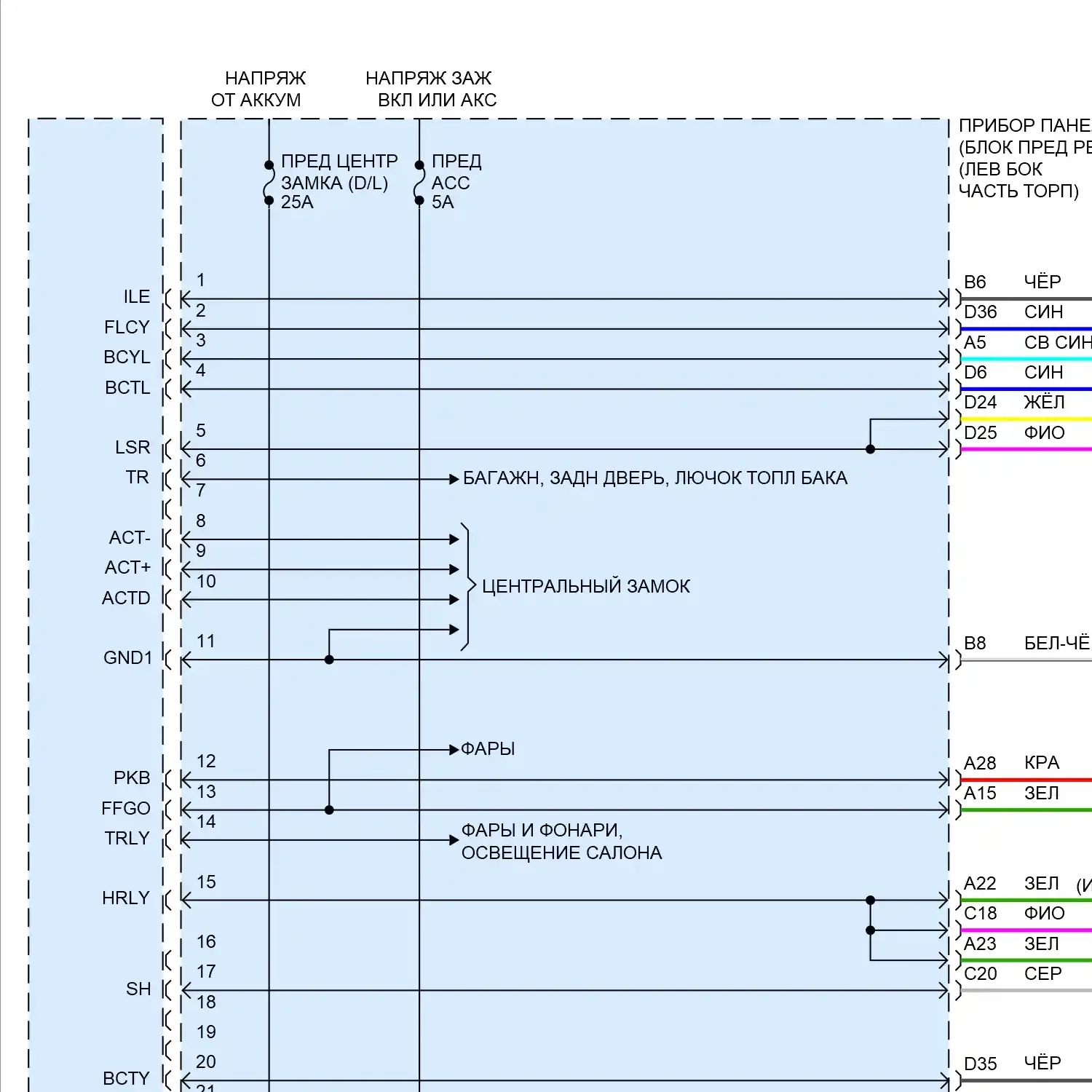

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Стартер/генератор

# Электросхема стартера

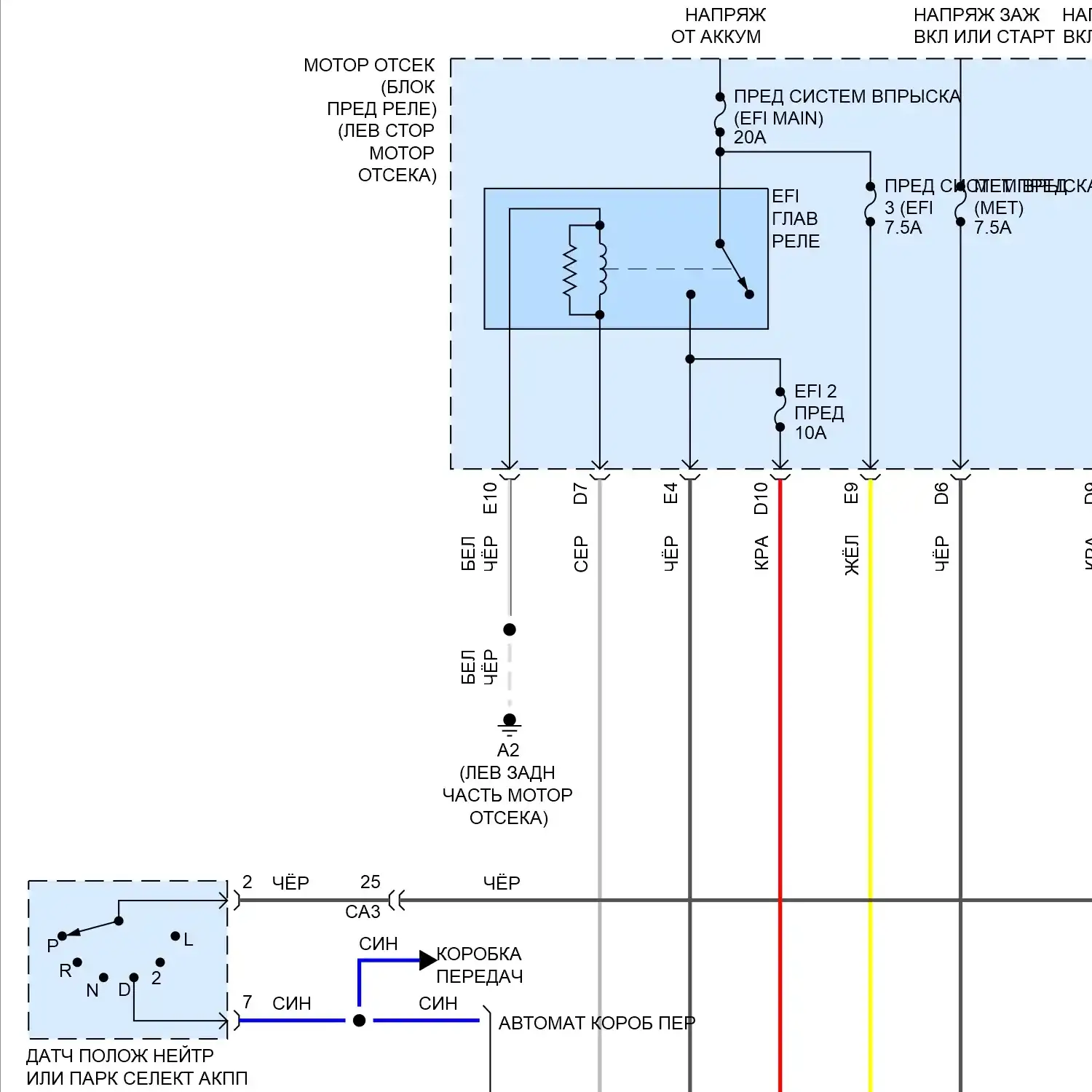

Стартер/генератор — Электросхема стартера — Электросхема стартера. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 2)

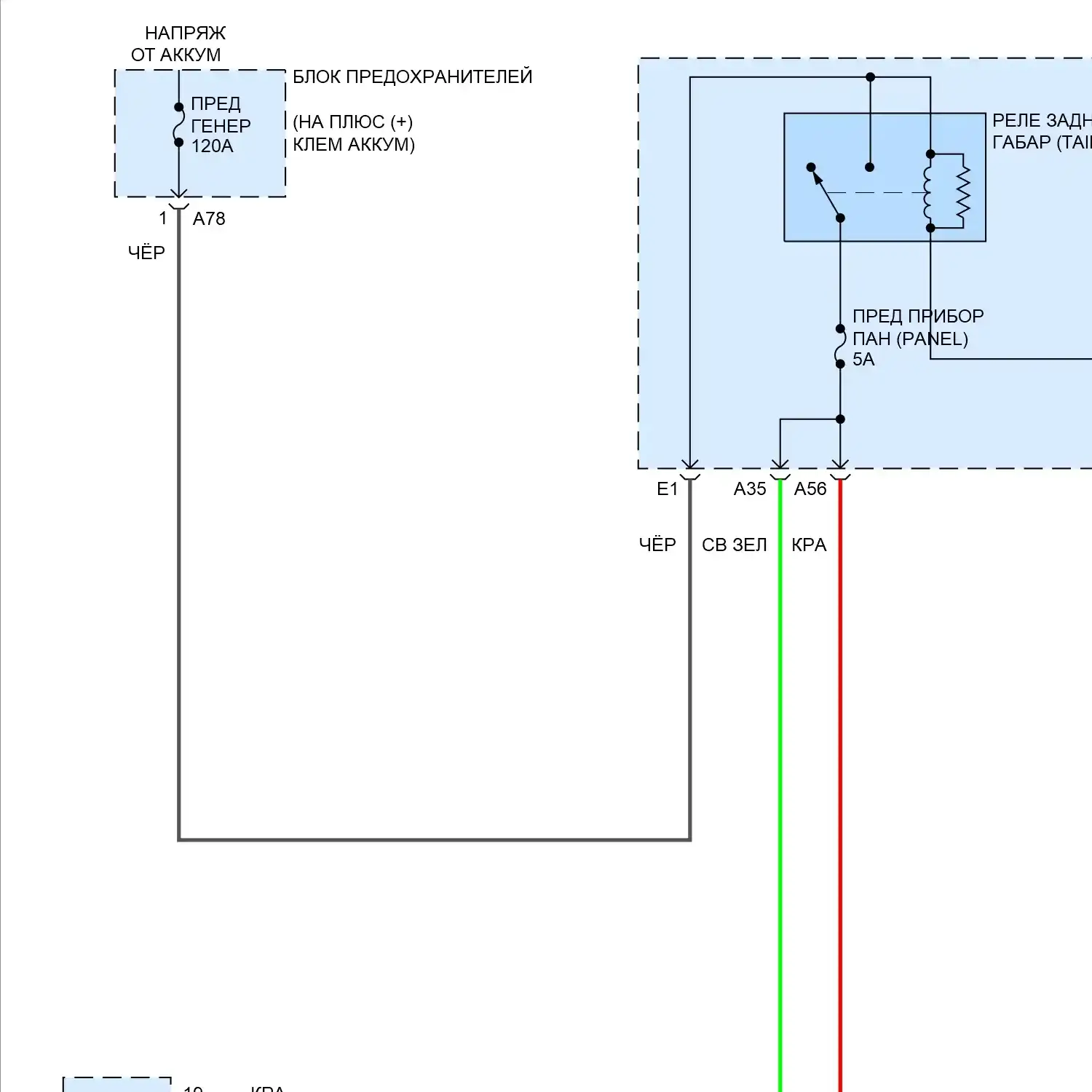

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Фары

# Электросхема фар, фары с линзами

# Электросхема фар, фары с линзами (1 из 3)

Фары — Электросхема фар, фары с линзами — Электросхема фар, фары с линзами (1 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема фар, фары с линзами (2 из 3)

Фары — Электросхема фар, фары с линзами — Электросхема фар, фары с линзами (2 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема фар, фары с линзами (3 из 3)

Фары — Электросхема фар, фары с линзами — Электросхема фар, фары с линзами (3 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема фар, фары без линз

# Электросхема фар, фары без линз (1 из 2)

Фары — Электросхема фар, фары без линз — Электросхема фар, фары без линз (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема фар, фары без линз (2 из 2)

Фары — Электросхема фар, фары без линз — Электросхема фар, фары без линз (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

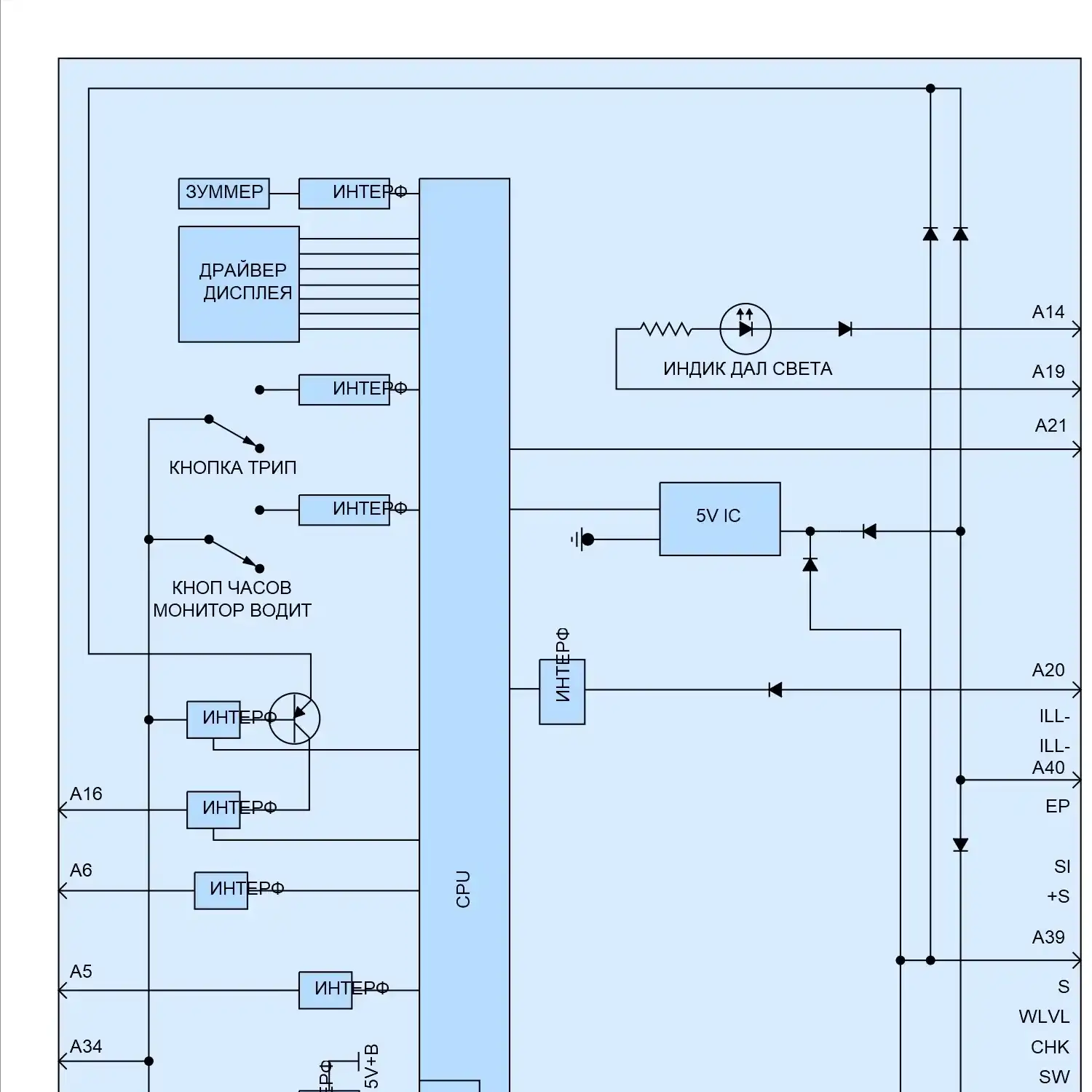

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Дворники и омыватели

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема ручного кондиционера (3 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (3 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.5л

# Электросхема двигателя 1.5л (1 из 4)

Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (1 из 4). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема двигателя 1.5л (2 из 4)

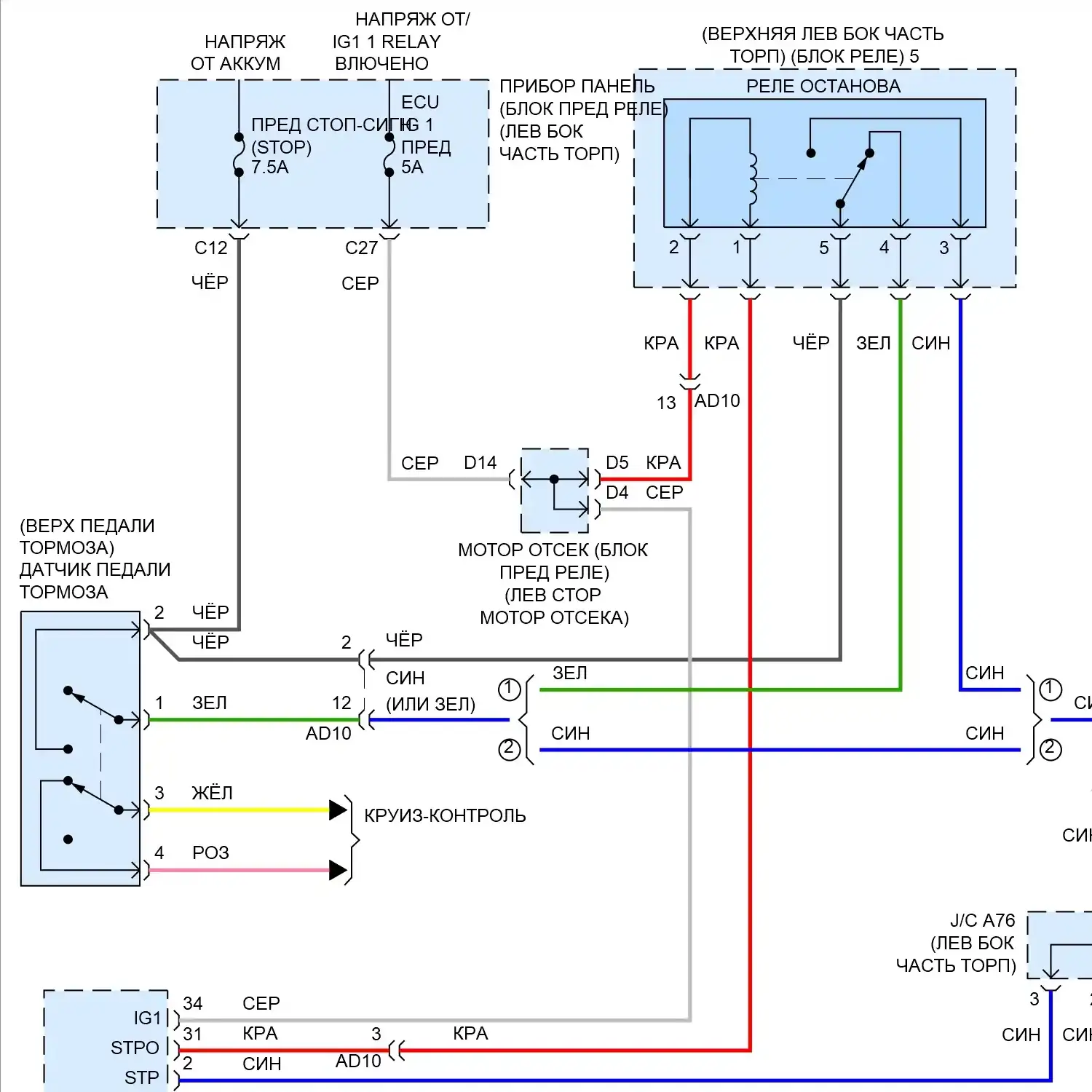

Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (2 из 4). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема двигателя 1.5л (3 из 4)

Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (3 из 4). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема двигателя 1.5л (4 из 4)

Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (4 из 4). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

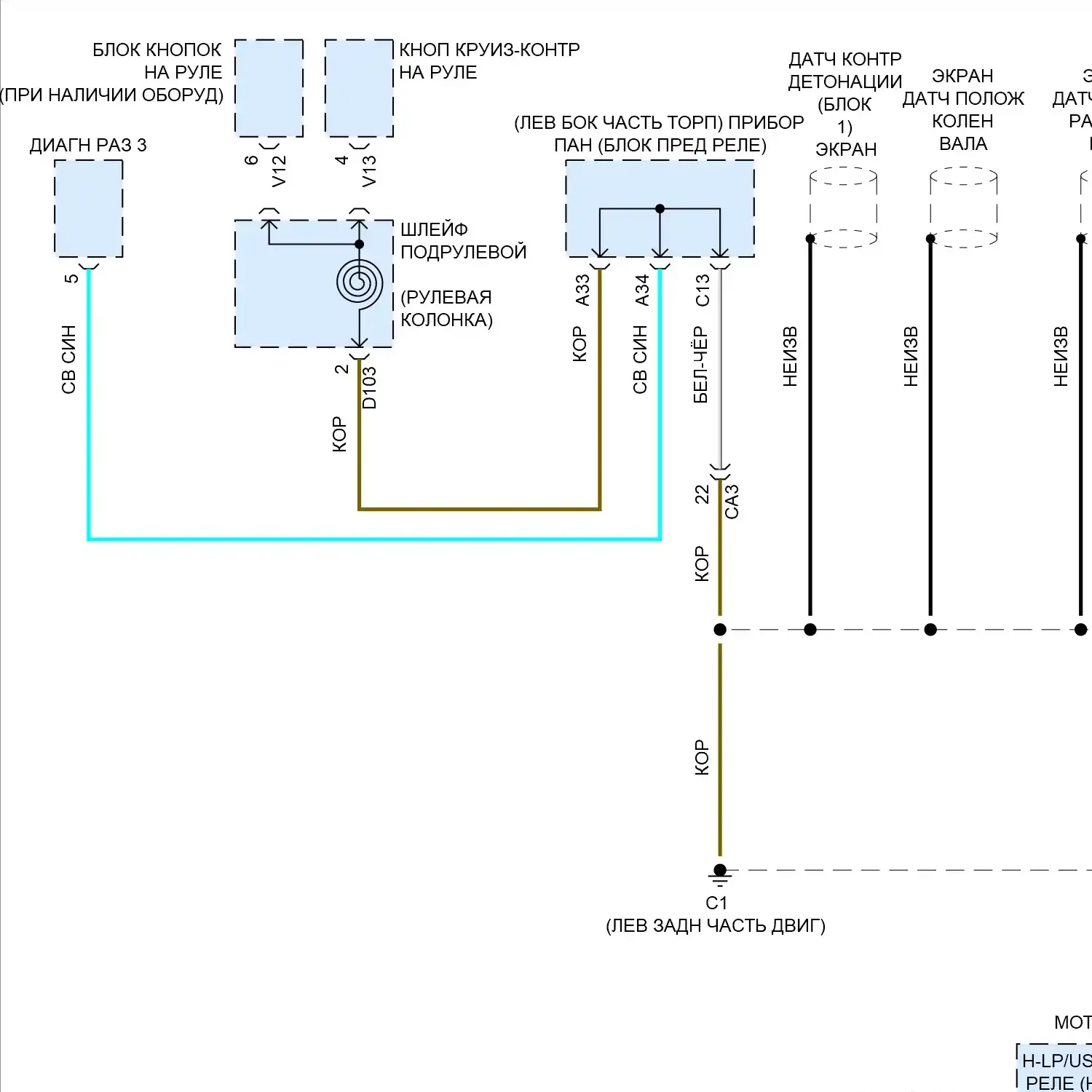

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

Системы помощи водителю — Электросхема навигации — Электросхема навигации. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Фары и фонари

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

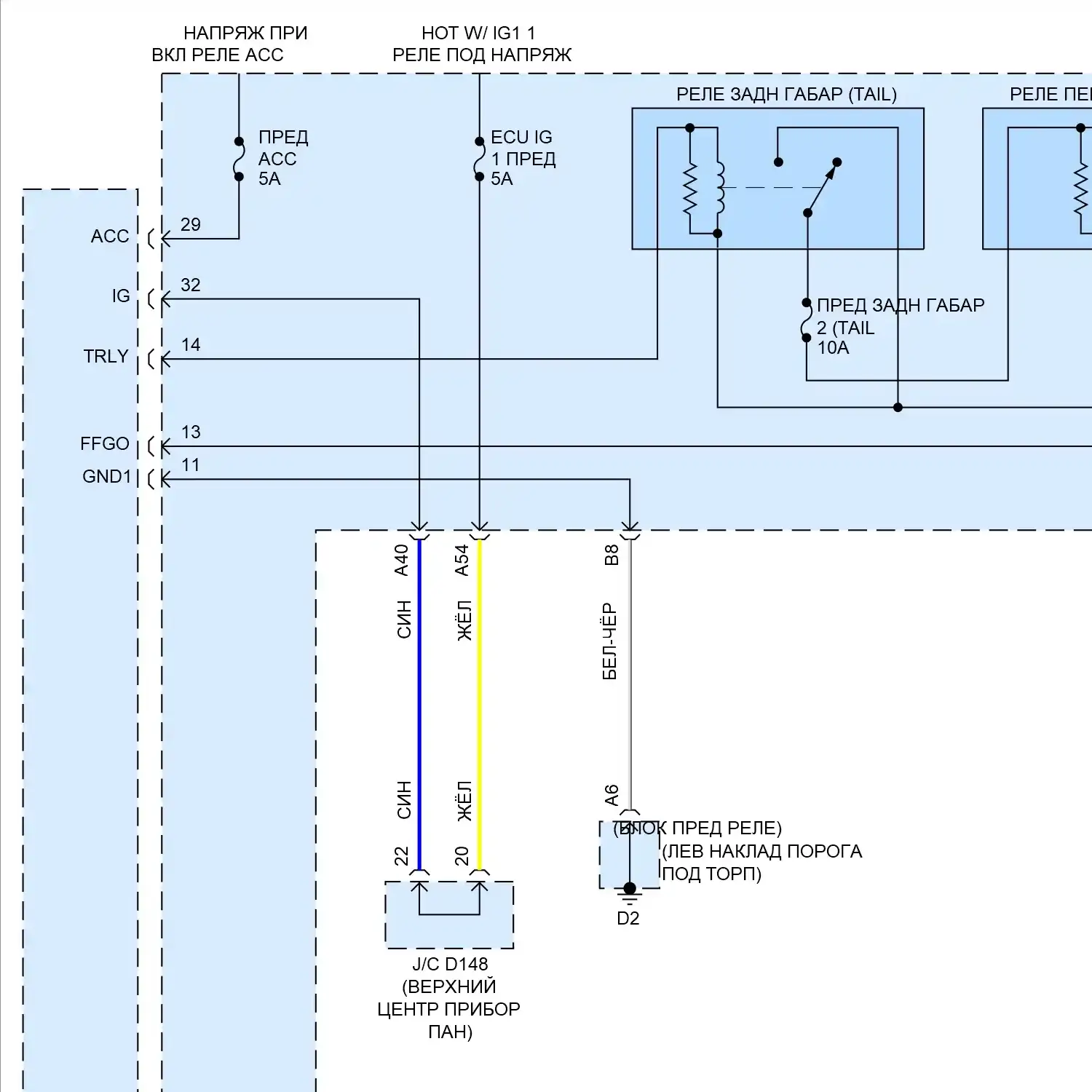

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, без задних стеклоподъемников

Стеклоподъемники — Электросхема стеклоподъемников, без задних стеклоподъемников — Электросхема стеклоподъемников, без задних стеклоподъемников. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема стеклоподъемников, с задними стеклоподъемниками

Стеклоподъемники — Электросхема стеклоподъемников, с задними стеклоподъемниками — Электросхема стеклоподъемников, с задними стеклоподъемниками. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 2)

Can шина — Can шина электросхема — Can шина электросхема (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Can шина электросхема (2 из 2)

Can шина — Can шина электросхема — Can шина электросхема (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Магнитола

# Электросхема магнитолы

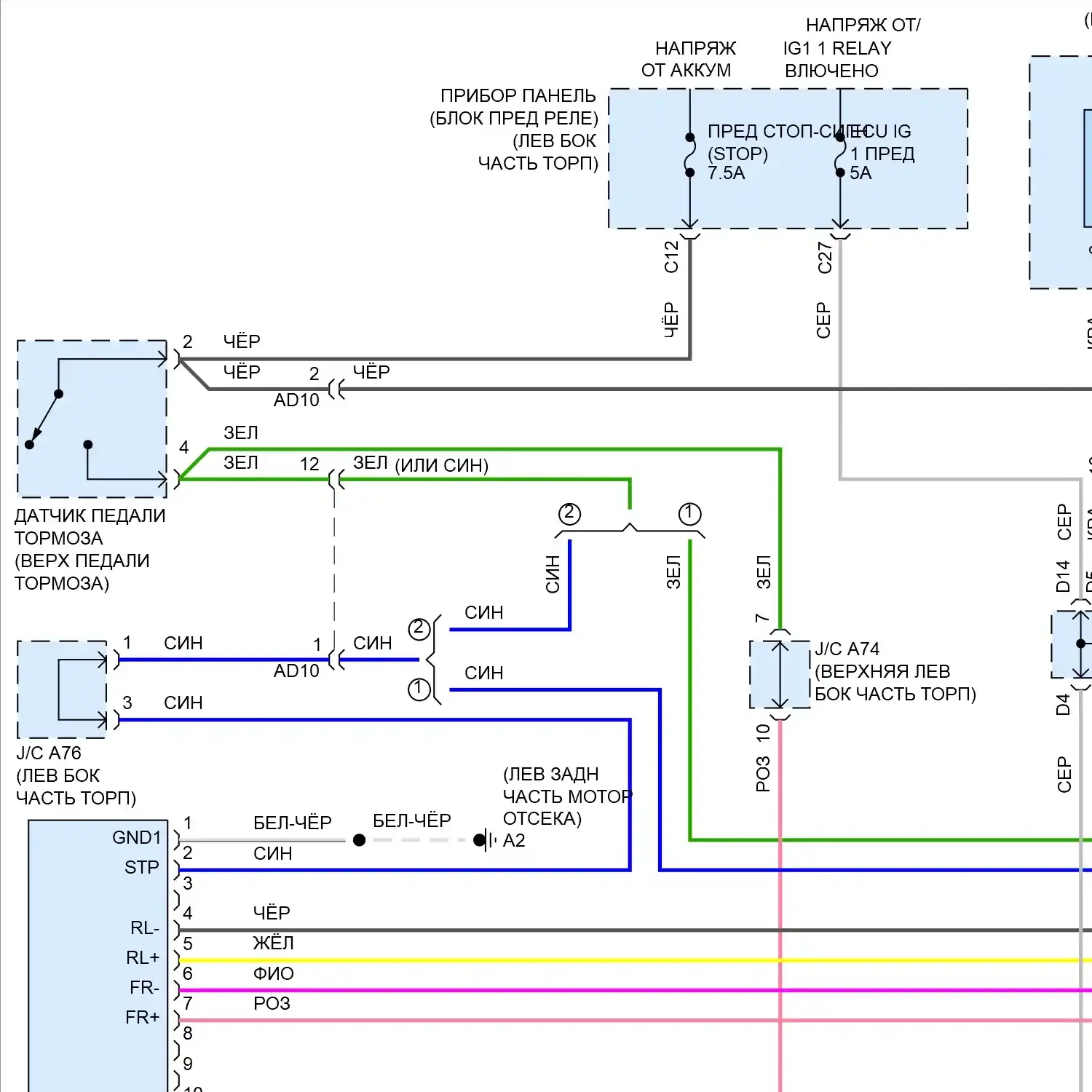

# Электросхема магнитолы (1 из 2)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема магнитолы (2 из 2)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема устройства открывания задней двери

Багажник, задняя дверь, лючок топливного бака — Электросхема устройства открывания задней двери — Электросхема устройства открывания задней двери. Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

# Электросхема коробки передач (1 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме

# Электросхема коробки передач (2 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 2). Toyota Yaris III рестайлинг 2 (2016-2020)

Компоненты на схеме
