Электросхемы Toyota Tercel L50 рестайлинг (1997-1999)

23 системы 35 электросхем 726 компонентов
Содержание — 23 системы, 35 схем
Can шина
Антиблокировочная система abs
Блокировки переключения передач
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Фары
Фары и фонари
Центральный замок

Can шина

Can шина — Can шина. Toyota Tercel L50 рестайлинг (1997-1999)
Компоненты на схеме

    Антиблокировочная система abs

    # Электросхемы антиблокировочной системы abs

    Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Toyota Tercel L50 рестайлинг (1997-1999)
    Компоненты на схеме

      Блокировки переключения передач

      # Электросхема блокировки селектора

      Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Toyota Tercel L50 рестайлинг (1997-1999)
      Компоненты на схеме

        Блок предохранителей и реле

        # Электросхема блока предохранителей реле

        # Электросхема блока предохранителей реле (1 из 2)

        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 2). Toyota Tercel L50 рестайлинг (1997-1999)
        Компоненты на схеме

          # Электросхема блока предохранителей реле (2 из 2)

          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 2). Toyota Tercel L50 рестайлинг (1997-1999)
          Компоненты на схеме

            Вентилятор охлаждения

            # Электросхема вентилятора охлаждения

            Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Toyota Tercel L50 рестайлинг (1997-1999)
            Компоненты на схеме

              Двигатель

              # Электросхема двигателя 1.5ls

              # Электросхема двигателя 1.5ls (1 из 2)

              Двигатель — Электросхема двигателя 1.5ls — Электросхема двигателя 1.5ls (1 из 2). Toyota Tercel L50 рестайлинг (1997-1999)
              Компоненты на схеме

                # Электросхема двигателя 1.5ls (2 из 2)

                Двигатель — Электросхема двигателя 1.5ls — Электросхема двигателя 1.5ls (2 из 2). Toyota Tercel L50 рестайлинг (1997-1999)
                Компоненты на схеме

                  Дворники и омыватели

                  # Дворники и омыватели электросхема

                  Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Toyota Tercel L50 рестайлинг (1997-1999)
                  Компоненты на схеме

                    Клаксон

                    # Электросхема клаксона

                    Клаксон — Электросхема клаксона — Электросхема клаксона. Toyota Tercel L50 рестайлинг (1997-1999)
                    Компоненты на схеме

                      Кондиционирование воздуха

                      # Электросхема кондиционера, без усилителя руля

                      Кондиционирование воздуха — Электросхема кондиционера, без усилителя руля — Электросхема кондиционера, без усилителя руля. Toyota Tercel L50 рестайлинг (1997-1999)
                      Компоненты на схеме

                        # Электросхема кондиционера, с усилителем руля

                        Кондиционирование воздуха — Электросхема кондиционера, с усилителем руля — Электросхема кондиционера, с усилителем руля. Toyota Tercel L50 рестайлинг (1997-1999)
                        Компоненты на схеме

                          # Электросхема нагревателя

                          Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Toyota Tercel L50 рестайлинг (1997-1999)
                          Компоненты на схеме

                            Коробка передач

                            # Электросхема автоматической коробки передач

                            Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Toyota Tercel L50 рестайлинг (1997-1999)
                            Компоненты на схеме

                              Магнитола

                              # Магнитола электросхем

                              Магнитола — Магнитола электросхем — Магнитола электросхем. Toyota Tercel L50 рестайлинг (1997-1999)
                              Компоненты на схеме

                                Освещение салона

                                # Электросхема освещения салона

                                Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Toyota Tercel L50 рестайлинг (1997-1999)
                                Компоненты на схеме

                                  # Электросхема подсветки приборной панели

                                  Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Toyota Tercel L50 рестайлинг (1997-1999)
                                  Компоненты на схеме

                                    Подогрев стекол

                                    # Электросхема подогрева

                                    Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Toyota Tercel L50 рестайлинг (1997-1999)
                                    Компоненты на схеме

                                      Подушки безопасности

                                      # Электросхема подушек безопасности

                                      Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Toyota Tercel L50 рестайлинг (1997-1999)
                                      Компоненты на схеме

                                        Предупреждение

                                        # Электросхемы системы оповещения

                                        Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Toyota Tercel L50 рестайлинг (1997-1999)
                                        Компоненты на схеме

                                          Приборная панель

                                          # Электросхема приборной панели

                                          Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Toyota Tercel L50 рестайлинг (1997-1999)
                                          Компоненты на схеме

                                            Сигнализация

                                            # Сигнализации электросхема, без центрального замка

                                            Сигнализация — Сигнализации электросхема, без центрального замка — Сигнализации электросхема, без центрального замка. Toyota Tercel L50 рестайлинг (1997-1999)
                                            Компоненты на схеме

                                              # Сигнализации электросхема, с центральным замком

                                              Сигнализация — Сигнализации электросхема, с центральным замком — Сигнализации электросхема, с центральным замком. Toyota Tercel L50 рестайлинг (1997-1999)
                                              Компоненты на схеме

                                                Стартер/генератор

                                                # Электросхема генератора

                                                Стартер/генератор — Электросхема генератора — Электросхема генератора. Toyota Tercel L50 рестайлинг (1997-1999)
                                                Компоненты на схеме

                                                  # Электросхема стартера

                                                  Стартер/генератор — Электросхема стартера — Электросхема стартера. Toyota Tercel L50 рестайлинг (1997-1999)
                                                  Компоненты на схеме

                                                    Стеклоподъемники

                                                    # Стеклоподъемник электросхема, 4 двери

                                                    Стеклоподъемники — Стеклоподъемник электросхема, 4 двери — Стеклоподъемник электросхема, 4 двери. Toyota Tercel L50 рестайлинг (1997-1999)
                                                    Компоненты на схеме

                                                      # Электросхема стеклоподъемника, 2 двери

                                                      Стеклоподъемники — Электросхема стеклоподъемника, 2 двери — Электросхема стеклоподъемника, 2 двери. Toyota Tercel L50 рестайлинг (1997-1999)
                                                      Компоненты на схеме

                                                        Точки подключения масс

                                                        # Электросхема разводки массы

                                                        # Электросхема разводки массы (1 из 2)

                                                        Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Toyota Tercel L50 рестайлинг (1997-1999)
                                                        Компоненты на схеме

                                                          # Электросхема разводки массы (2 из 2)

                                                          Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Toyota Tercel L50 рестайлинг (1997-1999)
                                                          Компоненты на схеме

                                                            Фары

                                                            # Электросхема фар, без дрели

                                                            Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Toyota Tercel L50 рестайлинг (1997-1999)
                                                            Компоненты на схеме

                                                              # Электросхема фар, с черт.

                                                              Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Toyota Tercel L50 рестайлинг (1997-1999)
                                                              Компоненты на схеме

                                                                Фары и фонари

                                                                # Электросхема фар и фонарей

                                                                Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Toyota Tercel L50 рестайлинг (1997-1999)
                                                                Компоненты на схеме

                                                                  # Электросхема фонарей заднего хода

                                                                  Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Toyota Tercel L50 рестайлинг (1997-1999)
                                                                  Компоненты на схеме

                                                                    Центральный замок

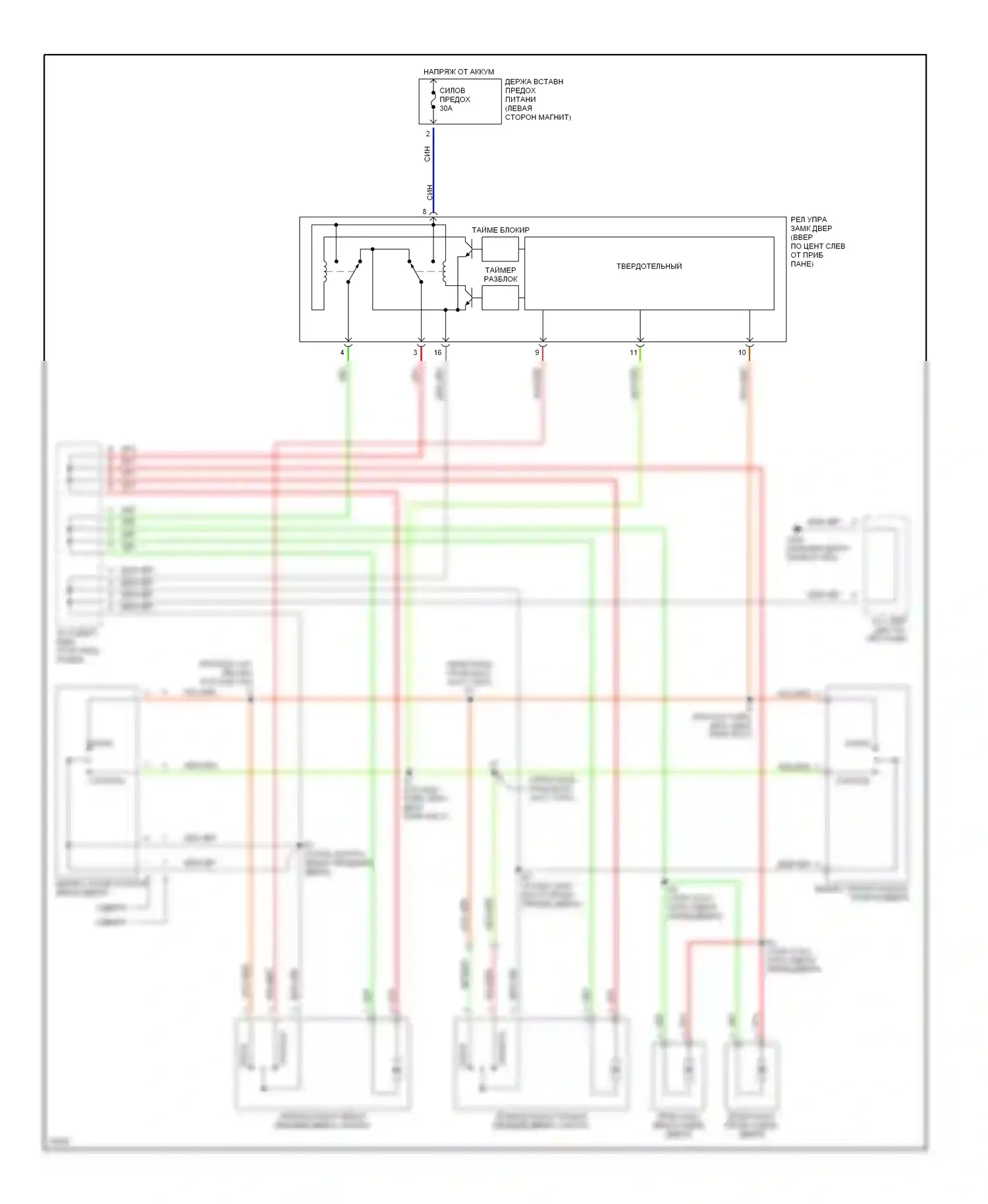

                                                                    # Электросхема замка двери питания, без сигнализации

                                                                    Центральный замок — Электросхема замка двери питания, без сигнализации — Электросхема замка двери питания, без сигнализации. Toyota Tercel L50 рестайлинг (1997-1999)
                                                                    Компоненты на схеме

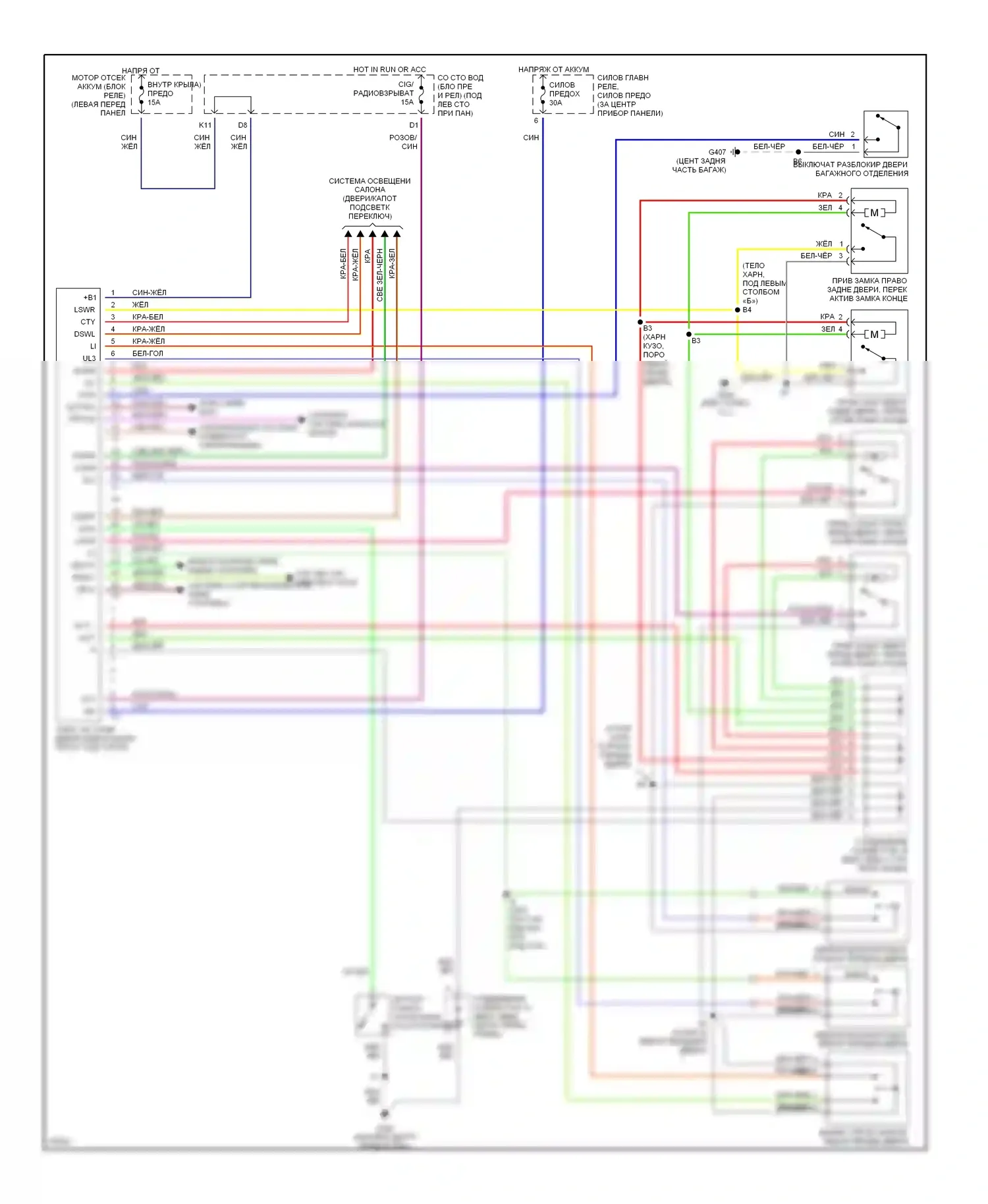

                                                                      # Электросхема замка двери питания, с сигнализацией

                                                                      Центральный замок — Электросхема замка двери питания, с сигнализацией — Электросхема замка двери питания, с сигнализацией. Toyota Tercel L50 рестайлинг (1997-1999)
                                                                      Компоненты на схеме
