Электросхемы Toyota Prius V (2023-2024)

31 система 138 электросхем 1252 компонента

Содержание — 31 система, 138 схем

Can шина

Can шина электросхема

Активные управление кузовом и подвеской

Электросхема акустической системы изменения транспортного средства
Электросхема створки решетки

Антиблокировочная система abs

Антиблокировочная система abs электросхема

Багажник, задняя дверь, лючок топливного бака

Электросхема открывателя задней двери, без задней двери питания
Электросхема открытия лючка топливного бака
Электросхема электромеханического замка задней двери с задней дверью

Блокировка селектора

Электрический ручник электросхема
Электросхема блокировки селектора

Блоки управления кузовом

Электросхема управления интеграцией и панели
Электросхема эбу кузова

Блок предохранителей и реле

Электросхема блока предохранителей реле

Вентилятор охлаждения

Электросхема вентилятора охлаждения

Двигатель

Электросхема двигатель 2.0л гибрид, электросхема гибридной системы
Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем
Электросхема двигателя 2.0l гибрид, электросхема гибридной системы

Дворники и омыватели

Дворники и омыватели электросхема

Клаксон

Электросхема клаксона

Кондиционирование воздуха

Электросхема климат контроля

Коробка передач

Электросхема коробки передач

Круиз-контроль

Электросхема круиз-контроля

Магнитола

Электросхема магнитолы, 6 динамиков
Электросхема магнитолы, 8 динамиков

Освещение салона

Электросхема освещения салона
Электросхема подсветки приборной панели

Память

Электросхема систем памяти

Подогрев стекол

Электросхема зеркального нагревателя и заднего подогрева
Электросхема переднего антиобледенителя

Подушки безопасности

Электросхема подушек безопасности

Предупреждение

Напоминание о ключе и предупреждение о ремнях безопасности, электросхема
Электросхема контроля давления в шинах

Приборная панель

Электросхема приборной панели

Сигнализация

Электросхема иммобилайзера
Электросхема с защитой от взлома, без системы интеллектуальных ключей
Электросхема с защитой от взлома, с системой интеллектуальных ключей

Сиденья

Электросхема задних обогреваемых сидений
Электросхема рулевого колеса с подогревом
Электросхема сидений
Электросхема сидений климат-контроля

Системы помощи водителю

Электросхема заднего гидролокатора
Электросхема мониторинга водителя
Электросхема мониторинга в слепой зоне
Электросхема навигации, 6 динамиков
Электросхема навигации, 8 динамиков
Электросхема парктроника
Электросхема сигнализации о выезде с полосы движения
Электросхема телематики

Стеклоподъемники

Электросхема стеклоподъемников

Точки подключения масс

Электросхема разводки массы

Управление зеркалами заднего вида

Электросхема управления зеркалами заднего вида
Электросхема электрохромного зеркала

Фары

Электросхема фар

Фары и фонари

Электросхема фар и фонарей
Электросхема фонарей заднего хода

Центральный замок

Электросхема центрального замка, без системы интеллектуальных ключей
Электросхема центрального замка, с интеллектуальной системой ключей

Электроусилитель руля

Электросхема электроусилителя руля

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 7)

Can шина — Can шина электросхема — Can шина электросхема (1 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Can шина электросхема (2 из 7)

Can шина — Can шина электросхема — Can шина электросхема (2 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Can шина электросхема (3 из 7)

Can шина — Can шина электросхема — Can шина электросхема (3 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Can шина электросхема (4 из 7)

Can шина — Can шина электросхема — Can шина электросхема (4 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Can шина электросхема (5 из 7)

Can шина — Can шина электросхема — Can шина электросхема (5 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Can шина электросхема (6 из 7)

Can шина — Can шина электросхема — Can шина электросхема (6 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Can шина электросхема (7 из 7)

Can шина — Can шина электросхема — Can шина электросхема (7 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

Активные управление кузовом и подвеской

# Электросхема акустической системы изменения транспортного средства

Активные управление кузовом и подвеской — Электросхема акустической системы изменения транспортного средства — Электросхема акустической системы изменения транспортного средства. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема створки решетки

Активные управление кузовом и подвеской — Электросхема створки решетки — Электросхема створки решетки. Toyota Prius V (2023-2024)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (3 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (3 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открывателя задней двери, без задней двери питания

Багажник, задняя дверь, лючок топливного бака — Электросхема открывателя задней двери, без задней двери питания — Электросхема открывателя задней двери, без задней двери питания. Toyota Prius V (2023-2024)

Компоненты на схеме

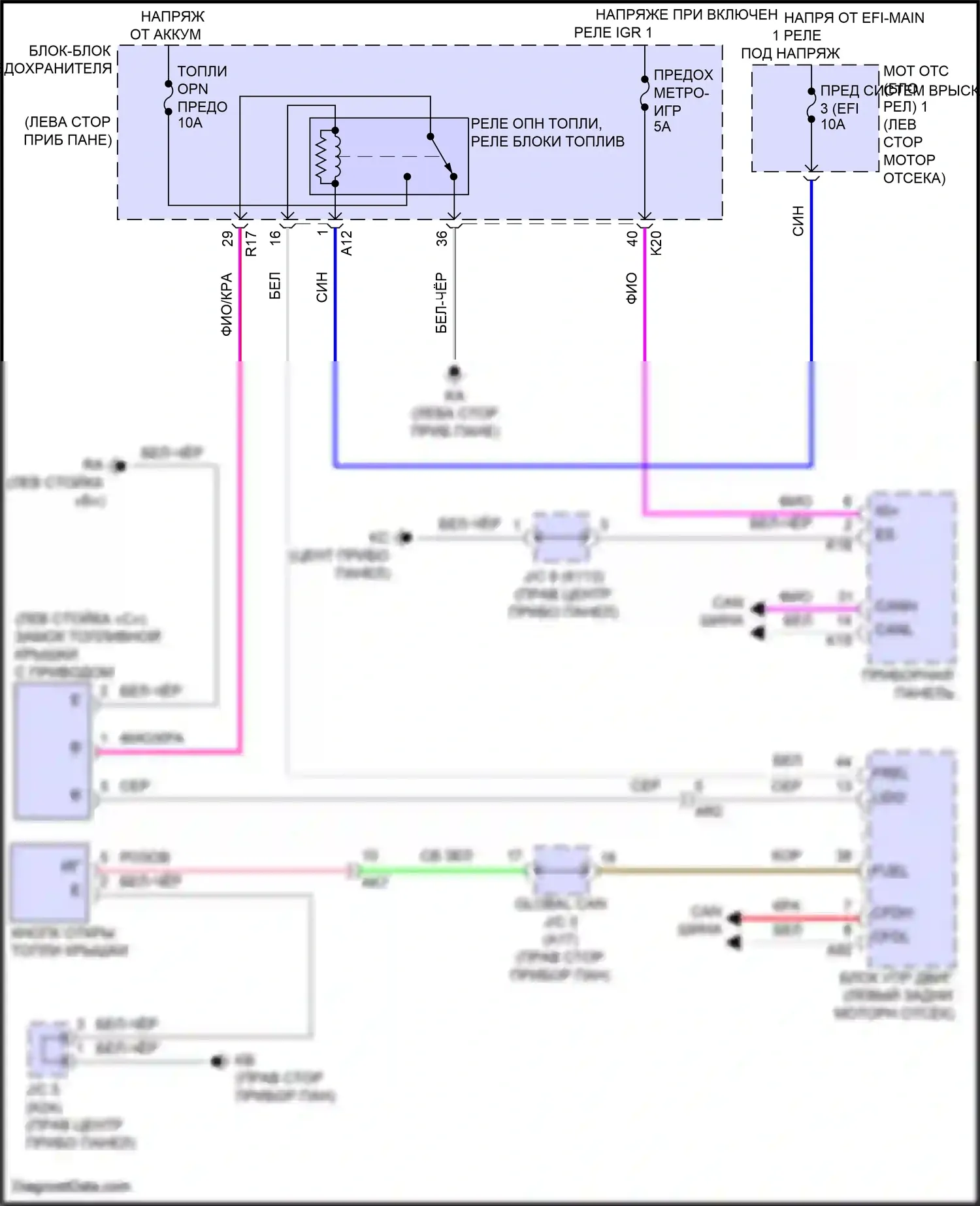

# Электросхема открытия лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия лючка топливного бака — Электросхема открытия лючка топливного бака. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема электромеханического замка задней двери с задней дверью

# Электросхема электромеханического замка задней двери с задней дверью (1 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема электромеханического замка задней двери с задней дверью — Электросхема электромеханического замка задней двери с задней дверью (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема электромеханического замка задней двери с задней дверью (2 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема электромеханического замка задней двери с задней дверью — Электросхема электромеханического замка задней двери с задней дверью (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Блокировка селектора

# Электрический ручник электросхема

Блокировка селектора — Электрический ручник электросхема — Электрический ручник электросхема. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема блокировки селектора

# Электросхема блокировки селектора (1 из 2)

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема блокировки селектора (2 из 2)

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Блоки управления кузовом

# Электросхема управления интеграцией и панели

Блоки управления кузовом — Электросхема управления интеграцией и панели — Электросхема управления интеграцией и панели. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема эбу кузова

# Электросхема эбу кузова (1 из 2)

Блоки управления кузовом — Электросхема эбу кузова — Электросхема эбу кузова (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема эбу кузова (2 из 2)

Блоки управления кузовом — Электросхема эбу кузова — Электросхема эбу кузова (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Toyota Prius V (2023-2024)

Компоненты на схеме

Двигатель

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (1 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (1 из 8). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (3 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (3 из 8). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (4 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (4 из 8). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (5 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (5 из 8). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (6 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (6 из 8). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (7 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (7 из 8). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (8 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (8 из 8). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (1 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (1 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (2 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (2 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (3 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (3 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (4 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (4 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (5 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (5 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (6 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (6 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (7 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (7 из 7). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l гибрид, электросхема гибридной системы

# Электросхема двигателя 2.0l гибрид, электросхема гибридной системы (2 из 8)

Двигатель — Электросхема двигателя 2.0l гибрид, электросхема гибридной системы — Электросхема двигателя 2.0l гибрид, электросхема гибридной системы (2 из 8). Toyota Prius V (2023-2024)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

# Дворники и омыватели электросхема (1 из 2)

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Дворники и омыватели электросхема (2 из 2)

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Toyota Prius V (2023-2024)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 5)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема климат контроля (2 из 5)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема климат контроля (3 из 5)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема климат контроля (4 из 5)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (4 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема климат контроля (5 из 5)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (5 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

# Электросхема коробки передач (1 из 4)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема коробки передач (2 из 4)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема коробки передач (3 из 4)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (3 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема коробки передач (4 из 4)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (4 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, 6 динамиков

# Электросхема магнитолы, 6 динамиков (1 из 3)

Магнитола — Электросхема магнитолы, 6 динамиков — Электросхема магнитолы, 6 динамиков (1 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 6 динамиков (2 из 3)

Магнитола — Электросхема магнитолы, 6 динамиков — Электросхема магнитолы, 6 динамиков (2 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 6 динамиков (3 из 3)

Магнитола — Электросхема магнитолы, 6 динамиков — Электросхема магнитолы, 6 динамиков (3 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 8 динамиков

# Электросхема магнитолы, 8 динамиков (1 из 4)

Магнитола — Электросхема магнитолы, 8 динамиков — Электросхема магнитолы, 8 динамиков (1 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 8 динамиков (2 из 4)

Магнитола — Электросхема магнитолы, 8 динамиков — Электросхема магнитолы, 8 динамиков (2 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 8 динамиков (3 из 4)

Магнитола — Электросхема магнитолы, 8 динамиков — Электросхема магнитолы, 8 динамиков (3 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 8 динамиков (4 из 4)

Магнитола — Электросхема магнитолы, 8 динамиков — Электросхема магнитолы, 8 динамиков (4 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема освещения салона (2 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема освещения салона (3 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (4 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (4 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

Память

# Электросхема систем памяти

# Электросхема систем памяти (1 из 2)

Память — Электросхема систем памяти — Электросхема систем памяти (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема систем памяти (2 из 2)

Память — Электросхема систем памяти — Электросхема систем памяти (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Подогрев стекол

# Электросхема зеркального нагревателя и заднего подогрева

Подогрев стекол — Электросхема зеркального нагревателя и заднего подогрева — Электросхема зеркального нагревателя и заднего подогрева. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема переднего антиобледенителя

Подогрев стекол — Электросхема переднего антиобледенителя — Электросхема переднего антиобледенителя. Toyota Prius V (2023-2024)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

Предупреждение

# Напоминание о ключе и предупреждение о ремнях безопасности, электросхема

Предупреждение — Напоминание о ключе и предупреждение о ремнях безопасности, электросхема — Напоминание о ключе и предупреждение о ремнях безопасности, электросхема. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Toyota Prius V (2023-2024)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема приборной панели (2 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема приборной панели (3 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

Сигнализация

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема с защитой от взлома, без системы интеллектуальных ключей

# Электросхема с защитой от взлома, без системы интеллектуальных ключей (1 из 2)

Сигнализация — Электросхема с защитой от взлома, без системы интеллектуальных ключей — Электросхема с защитой от взлома, без системы интеллектуальных ключей (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема с защитой от взлома, без системы интеллектуальных ключей (2 из 2)

Сигнализация — Электросхема с защитой от взлома, без системы интеллектуальных ключей — Электросхема с защитой от взлома, без системы интеллектуальных ключей (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (1 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (1 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (2 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (2 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (3 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (3 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (4 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (4 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (5 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (5 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

Сиденья

# Электросхема задних обогреваемых сидений

Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема сидений климат-контроля

# Электросхема сидений климат-контроля (1 из 2)

Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема сидений климат-контроля (2 из 2)

Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Системы помощи водителю

# Электросхема заднего гидролокатора

# Электросхема заднего гидролокатора (1 из 2)

Системы помощи водителю — Электросхема заднего гидролокатора — Электросхема заднего гидролокатора (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема заднего гидролокатора (2 из 2)

Системы помощи водителю — Электросхема заднего гидролокатора — Электросхема заднего гидролокатора (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема мониторинга водителя

Системы помощи водителю — Электросхема мониторинга водителя — Электросхема мониторинга водителя. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема мониторинга в слепой зоне

Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема навигации, 6 динамиков

# Электросхема навигации, 6 динамиков (1 из 3)

Системы помощи водителю — Электросхема навигации, 6 динамиков — Электросхема навигации, 6 динамиков (1 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема навигации, 6 динамиков (2 из 3)

Системы помощи водителю — Электросхема навигации, 6 динамиков — Электросхема навигации, 6 динамиков (2 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема навигации, 6 динамиков (3 из 3)

Системы помощи водителю — Электросхема навигации, 6 динамиков — Электросхема навигации, 6 динамиков (3 из 3). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема навигации, 8 динамиков

# Электросхема навигации, 8 динамиков (1 из 4)

Системы помощи водителю — Электросхема навигации, 8 динамиков — Электросхема навигации, 8 динамиков (1 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема навигации, 8 динамиков (2 из 4)

Системы помощи водителю — Электросхема навигации, 8 динамиков — Электросхема навигации, 8 динамиков (2 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема навигации, 8 динамиков (3 из 4)

Системы помощи водителю — Электросхема навигации, 8 динамиков — Электросхема навигации, 8 динамиков (3 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема навигации, 8 динамиков (4 из 4)

Системы помощи водителю — Электросхема навигации, 8 динамиков — Электросхема навигации, 8 динамиков (4 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема парктроника

# Электросхема парктроника (1 из 2)

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема парктроника (2 из 2)

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема сигнализации о выезде с полосы движения

Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема телематики

# Электросхема телематики (1 из 2)

Системы помощи водителю — Электросхема телематики — Электросхема телематики (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема телематики (2 из 2)

Системы помощи водителю — Электросхема телематики — Электросхема телематики (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема разводки массы (2 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема разводки массы (3 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема разводки массы (4 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема разводки массы (5 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема разводки массы (6 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 6). Toyota Prius V (2023-2024)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Toyota Prius V (2023-2024)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

Фары и фонари

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема фар и фонарей (4 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 4). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Toyota Prius V (2023-2024)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, без системы интеллектуальных ключей

# Электросхема центрального замка, без системы интеллектуальных ключей (1 из 2)

Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (1 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема центрального замка, без системы интеллектуальных ключей (2 из 2)

Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (2 из 2). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема центрального замка, с интеллектуальной системой ключей

# Электросхема центрального замка, с интеллектуальной системой ключей (1 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (1 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема центрального замка, с интеллектуальной системой ключей (2 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (2 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема центрального замка, с интеллектуальной системой ключей (3 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (3 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема центрального замка, с интеллектуальной системой ключей (4 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (4 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

# Электросхема центрального замка, с интеллектуальной системой ключей (5 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (5 из 5). Toyota Prius V (2023-2024)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Toyota Prius V (2023-2024)

Компоненты на схеме
