Электросхемы Toyota Matrix E140 (2008-2014)

31 система 62 электросхемы 949 компонентов

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Кондиционер 1.8л

# 1.8л, электросхема ручного кондиционера

# 1.8л, электросхема ручного кондиционера (1 из 2)

Кондиционер 1.8л — 1.8л, электросхема ручного кондиционера — 1.8л, электросхема ручного кондиционера (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# 1.8л, электросхема ручного кондиционера (2 из 2)

Кондиционер 1.8л — 1.8л, электросхема ручного кондиционера — 1.8л, электросхема ручного кондиционера (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Кондиционер 2.4л

# 2.4л, электросхема ручного кондиционера

# 2.4л, электросхема ручного кондиционера (1 из 2)

Кондиционер 2.4л — 2.4л, электросхема ручного кондиционера — 2.4л, электросхема ручного кондиционера (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# 2.4л, электросхема ручного кондиционера (2 из 2)

Кондиционер 2.4л — 2.4л, электросхема ручного кондиционера — 2.4л, электросхема ручного кондиционера (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Вентилятор охлаждения 1.8л

# 1.8l, электросхема вентилятора охлаждения

Вентилятор охлаждения 1.8л — 1.8l, электросхема вентилятора охлаждения — 1.8l, электросхема вентилятора охлаждения. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Вентилятор охлаждения 2.4л

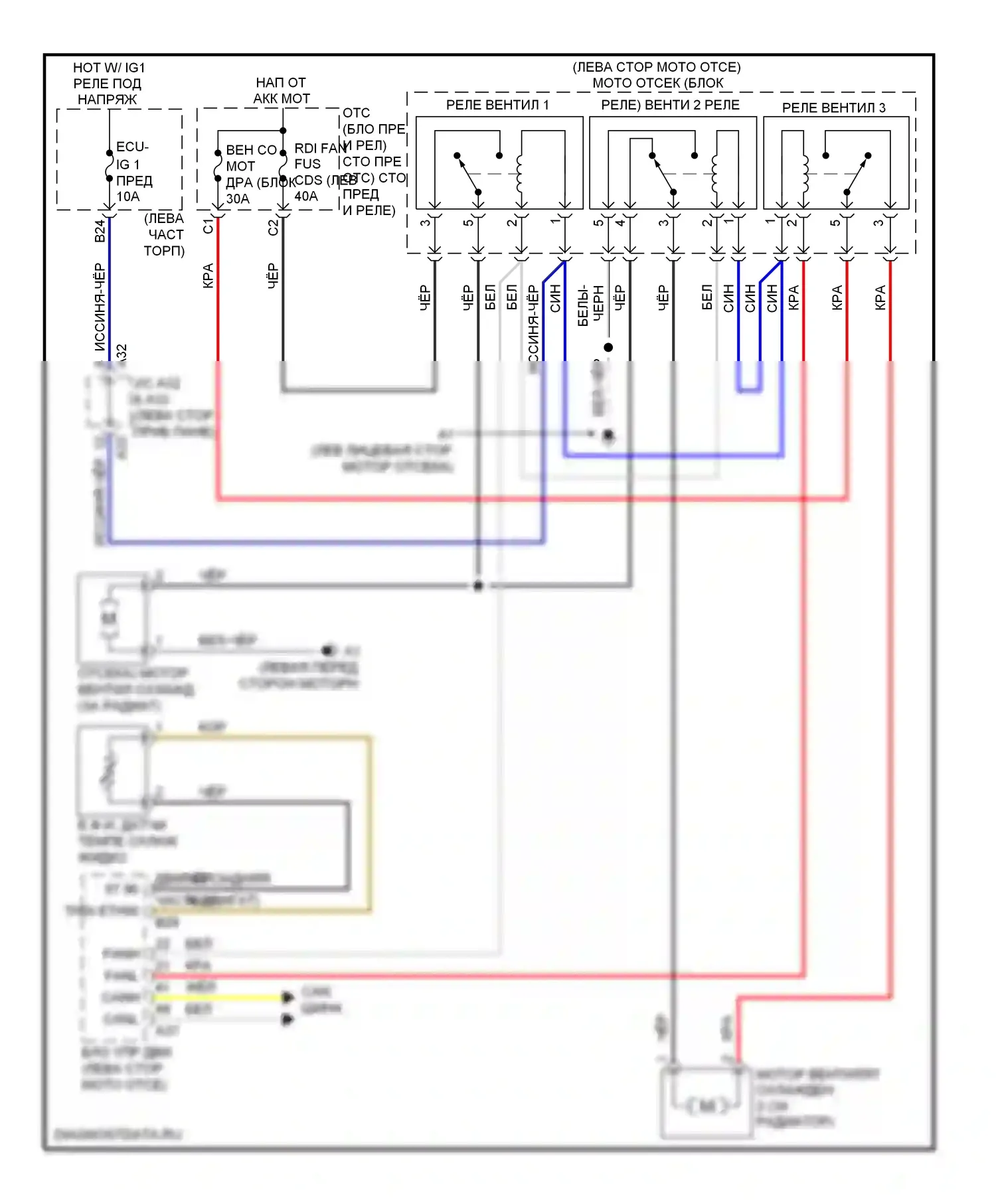

# 2.4l, электросхема вентилятора охлаждения

Вентилятор охлаждения 2.4л — 2.4l, электросхема вентилятора охлаждения — 2.4l, электросхема вентилятора охлаждения. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.8l

# Электросхема двигателя 1.8l (1 из 4)

Двигатель — Электросхема двигателя 1.8l — Электросхема двигателя 1.8l (1 из 4). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема двигателя 1.8l (2 из 4)

Двигатель — Электросхема двигателя 1.8l — Электросхема двигателя 1.8l (2 из 4). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема двигателя 1.8l (3 из 4)

Двигатель — Электросхема двигателя 1.8l — Электросхема двигателя 1.8l (3 из 4). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема двигателя 1.8l (4 из 4)

Двигатель — Электросхема двигателя 1.8l — Электросхема двигателя 1.8l (4 из 4). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема двигателя 2.4л

# Электросхема двигателя 2.4л (1 из 4)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (1 из 4). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема двигателя 2.4л (2 из 4)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (2 из 4). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема двигателя 2.4л (3 из 4)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (3 из 4). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема двигателя 2.4л (4 из 4)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (4 из 4). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема разводки массы (2 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Приборная панель

# Электросхема часов

Приборная панель — Электросхема часов — Электросхема часов. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Магнитола

# Электросхема магнитолы

# Электросхема магнитолы (1 из 2)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема магнитолы (2 из 2)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Коробка передач 1.8л

# 1.8l, 4wd электросхема

Коробка передач 1.8л — 1.8l, 4wd электросхема — 1.8l, 4wd электросхема. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# 1.8l, электросхема соединений автоматической коробки передач

# 1.8l, электросхема соединений автоматической коробки передач (1 из 2)

Коробка передач 1.8л — 1.8l, электросхема соединений автоматической коробки передач — 1.8l, электросхема соединений автоматической коробки передач (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# 1.8l, электросхема соединений автоматической коробки передач (2 из 2)

Коробка передач 1.8л — 1.8l, электросхема соединений автоматической коробки передач — 1.8l, электросхема соединений автоматической коробки передач (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Коробка передач 2.4л

# 2.4l, 4wd электросхема

Коробка передач 2.4л — 2.4l, 4wd электросхема — 2.4l, 4wd электросхема. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# 2.4л, электросхема акпп

# 2.4л, электросхема акпп (1 из 2)

Коробка передач 2.4л — 2.4л, электросхема акпп — 2.4л, электросхема акпп (1 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# 2.4л, электросхема акпп (2 из 2)

Коробка передач 2.4л — 2.4л, электросхема акпп — 2.4л, электросхема акпп (2 из 2). Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Toyota Matrix E140 (2008-2014)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Toyota Matrix E140 (2008-2014)

Компоненты на схеме
