Электросхемы Toyota Corolla XI рестайлинг (2015-2019)

31 система 111 электросхем 1156 компонентов

Сигнализация

# Электросхема иммобилайзера, с интеллектуальным ключом

Сигнализация — Электросхема иммобилайзера, с интеллектуальным ключом — Электросхема иммобилайзера, с интеллектуальным ключом. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (1 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (1 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (2 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (2 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (3 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (3 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (4 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (4 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема с защитой от взлома, с системой интеллектуальных ключей (5 из 5)

Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (5 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема с защитой от взлома, без системы интеллектуальных ключей

# Электросхема с защитой от взлома, без системы интеллектуальных ключей (1 из 3)

Сигнализация — Электросхема с защитой от взлома, без системы интеллектуальных ключей — Электросхема с защитой от взлома, без системы интеллектуальных ключей (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема с защитой от взлома, без системы интеллектуальных ключей (2 из 3)

Сигнализация — Электросхема с защитой от взлома, без системы интеллектуальных ключей — Электросхема с защитой от взлома, без системы интеллектуальных ключей (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема с защитой от взлома, без системы интеллектуальных ключей (3 из 3)

Сигнализация — Электросхема с защитой от взлома, без системы интеллектуальных ключей — Электросхема с защитой от взлома, без системы интеллектуальных ключей (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема иммобилайзера, без смарт-ключа

Сигнализация — Электросхема иммобилайзера, без смарт-ключа — Электросхема иммобилайзера, без смарт-ключа. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, с интеллектуальной системой ключей

# Электросхема центрального замка, с интеллектуальной системой ключей (1 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (1 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

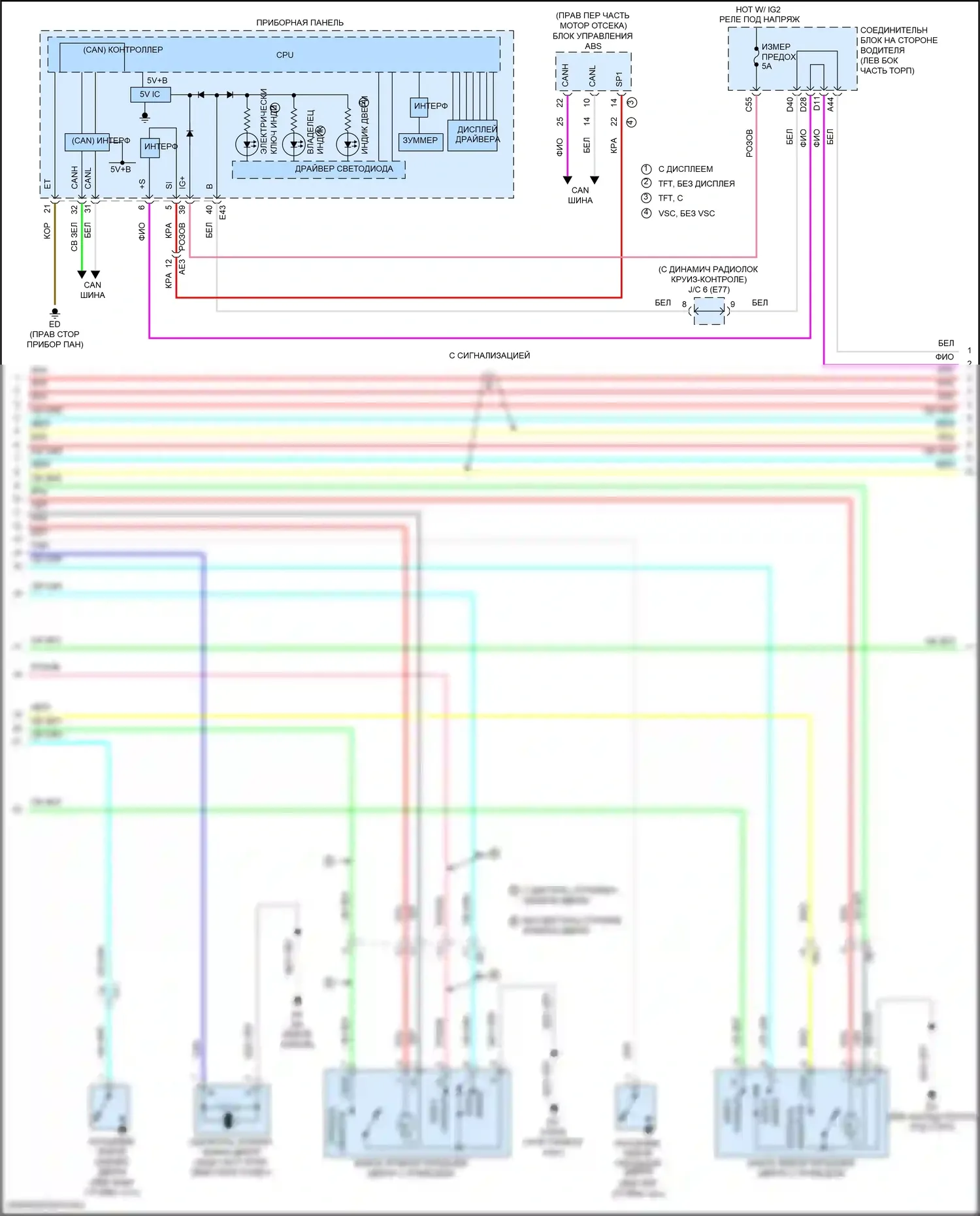

# Электросхема центрального замка, с интеллектуальной системой ключей (2 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (2 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

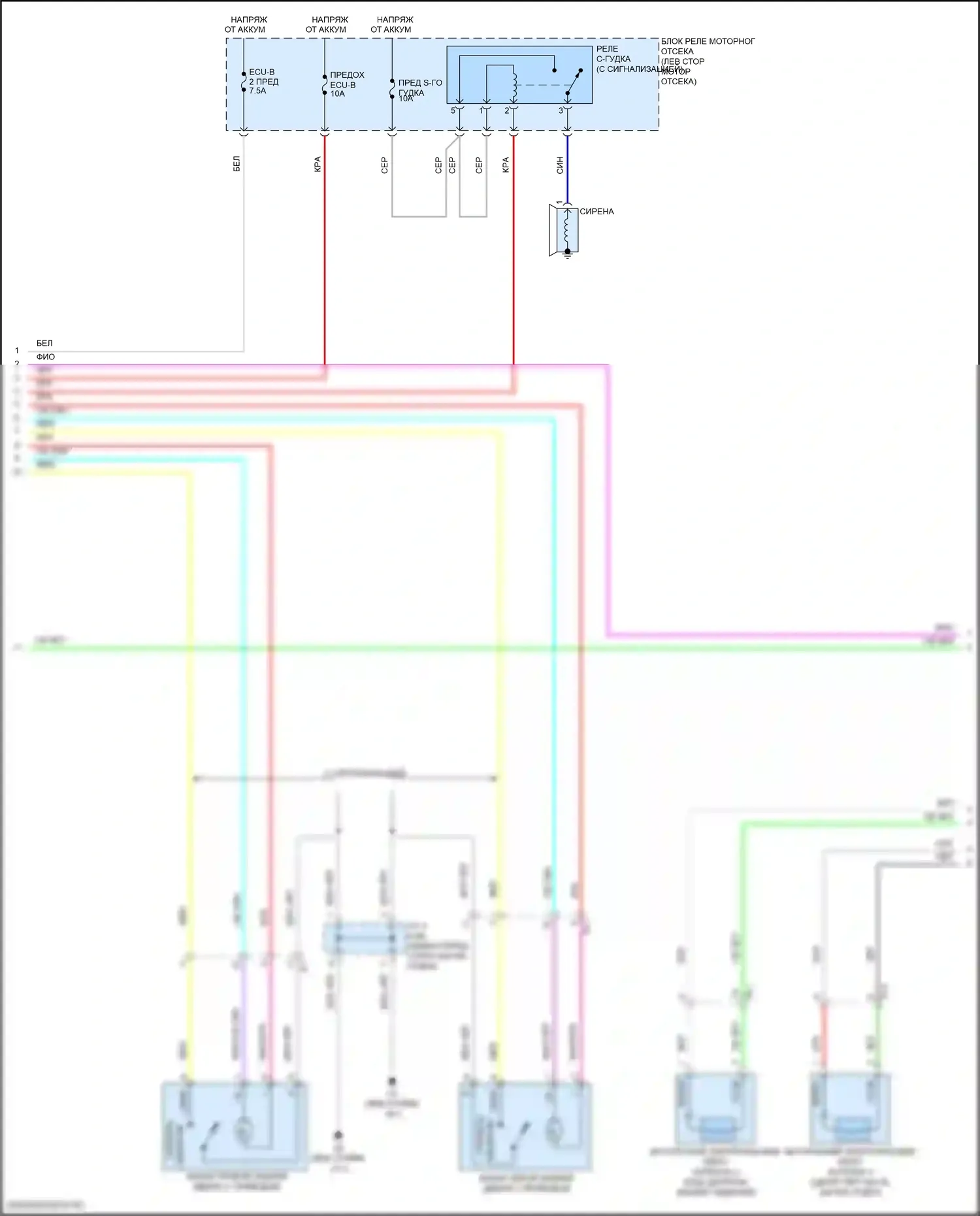

# Электросхема центрального замка, с интеллектуальной системой ключей (3 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (3 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

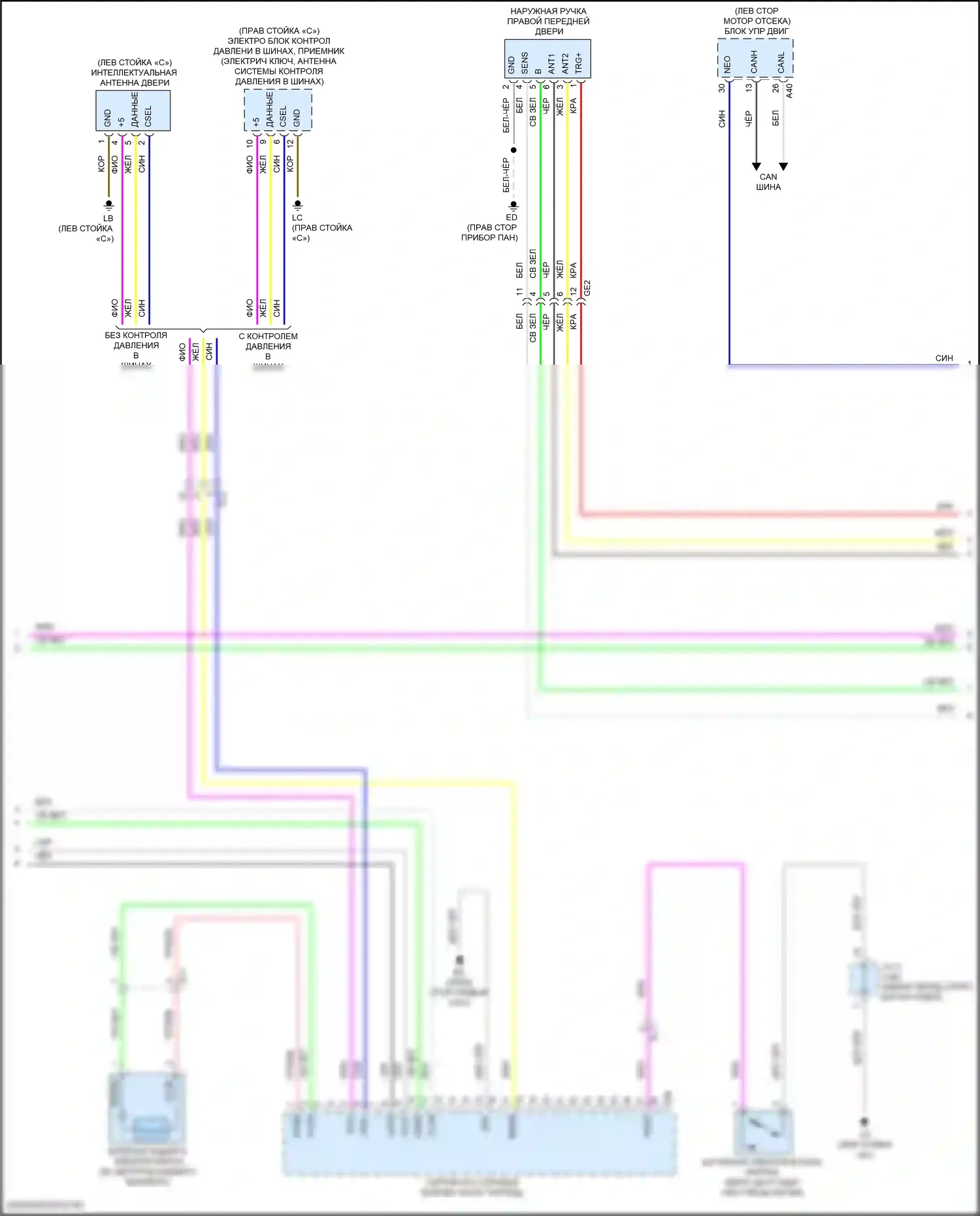

# Электросхема центрального замка, с интеллектуальной системой ключей (4 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (4 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

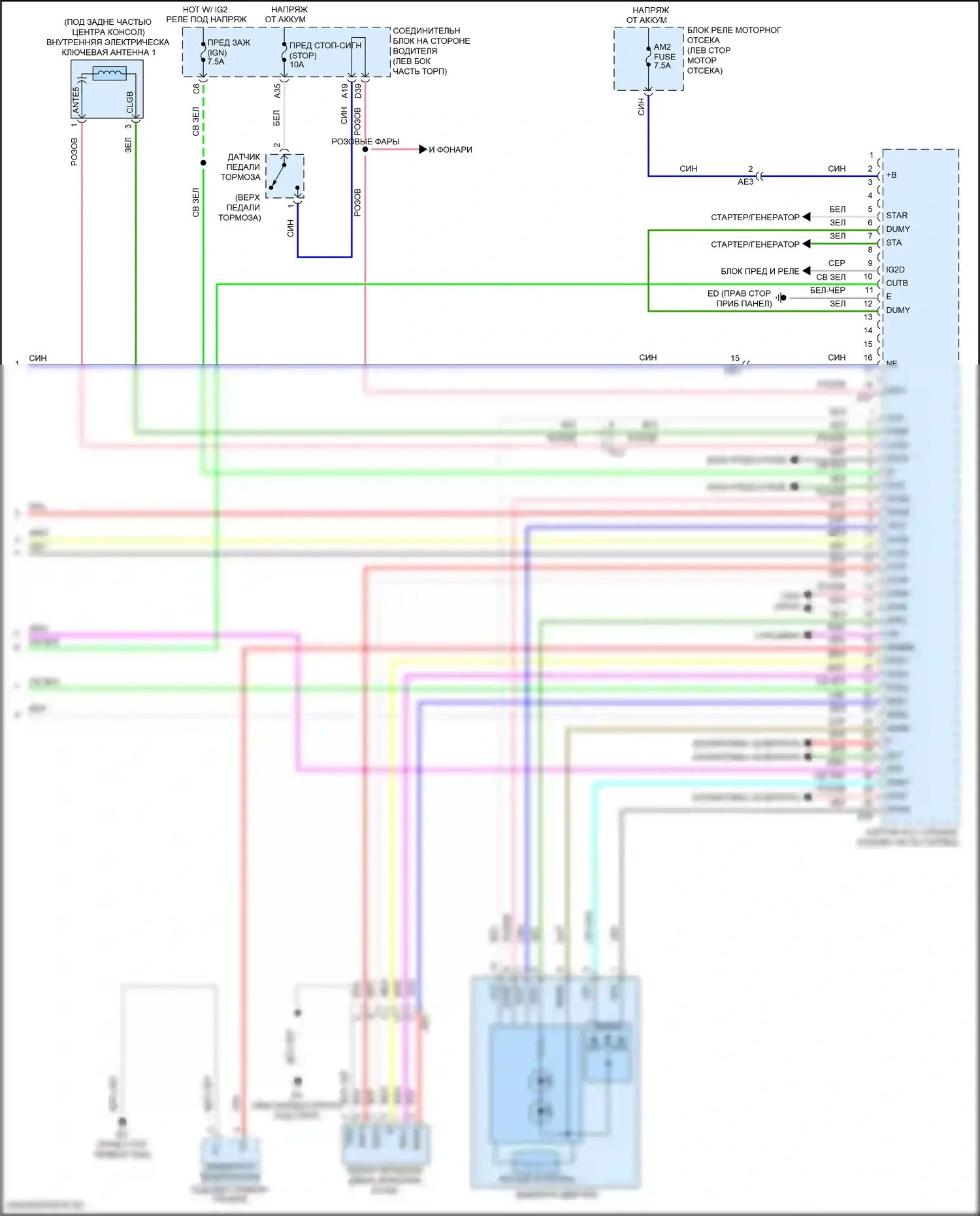

# Электросхема центрального замка, с интеллектуальной системой ключей (5 из 5)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (5 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема центрального замка, без системы интеллектуальных ключей

# Электросхема центрального замка, без системы интеллектуальных ключей (1 из 3)

Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема центрального замка, без системы интеллектуальных ключей (2 из 3)

Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема центрального замка, без системы интеллектуальных ключей (3 из 3)

Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Напоминание о ключе и предупреждение о ремнях безопасности, электросхема

Предупреждение — Напоминание о ключе и предупреждение о ремнях безопасности, электросхема — Напоминание о ключе и предупреждение о ремнях безопасности, электросхема. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач, с клапаном

# Электросхема коробки передач, с клапаном (2 из 3)

Коробка передач — Электросхема коробки передач, с клапаном — Электросхема коробки передач, с клапаном (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема коробки передач, с клапанной коробкой

# Электросхема коробки передач, с клапанной коробкой (1 из 3)

Коробка передач — Электросхема коробки передач, с клапанной коробкой — Электросхема коробки передач, с клапанной коробкой (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема коробки передач, с клапанной коробкой (3 из 3)

Коробка передач — Электросхема коробки передач, с клапанной коробкой — Электросхема коробки передач, с клапанной коробкой (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема коробки передач, с двойным vvt-i

# Электросхема коробки передач, с двойным vvt-i (1 из 3)

Коробка передач — Электросхема коробки передач, с двойным vvt-i — Электросхема коробки передач, с двойным vvt-i (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема коробки передач, с двойным vvt-i (2 из 3)

Коробка передач — Электросхема коробки передач, с двойным vvt-i — Электросхема коробки передач, с двойным vvt-i (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема коробки передач, с двойным vvt-i (3 из 3)

Коробка передач — Электросхема коробки передач, с двойным vvt-i — Электросхема коробки передач, с двойным vvt-i (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора, с двойным vvt-i

Стартер/генератор — Электросхема генератора, с двойным vvt-i — Электросхема генератора, с двойным vvt-i. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема генератора, с клапанной системой

Стартер/генератор — Электросхема генератора, с клапанной системой — Электросхема генератора, с клапанной системой. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема стартера

# Электросхема стартера (1 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема стартера (2 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема рулевой колонки

Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Освещение салона

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 3)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 3)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 3)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема ручного кондиционера (3 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема приборной панели (2 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема приборной панели (3 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема, без vsc

# Антиблокировочная система abs электросхема, без vsc (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без vsc — Антиблокировочная система abs электросхема, без vsc (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Антиблокировочная система abs электросхема, без vsc (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без vsc — Антиблокировочная система abs электросхема, без vsc (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Антиблокировочная система abs электросхема, с vsc

# Антиблокировочная система abs электросхема, с vsc (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема, с vsc — Антиблокировочная система abs электросхема, с vsc (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Антиблокировочная система abs электросхема, с vsc (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема, с vsc — Антиблокировочная система abs электросхема, с vsc (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 3)

Can шина — Can шина электросхема — Can шина электросхема (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Can шина электросхема (2 из 3)

Can шина — Can шина электросхема — Can шина электросхема (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Can шина электросхема (3 из 3)

Can шина — Can шина электросхема — Can шина электросхема (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, с типом приемника магнитолы и дисплея

# Электросхема магнитолы, с типом приемника магнитолы и дисплея (1 из 3)

Магнитола — Электросхема магнитолы, с типом приемника магнитолы и дисплея — Электросхема магнитолы, с типом приемника магнитолы и дисплея (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема магнитолы, с типом приемника магнитолы и дисплея (2 из 3)

Магнитола — Электросхема магнитолы, с типом приемника магнитолы и дисплея — Электросхема магнитолы, с типом приемника магнитолы и дисплея (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема магнитолы, с типом приемника магнитолы и дисплея (3 из 3)

Магнитола — Электросхема магнитолы, с типом приемника магнитолы и дисплея — Электросхема магнитолы, с типом приемника магнитолы и дисплея (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема магнитолы, без магнитолы и тип приемника дисплея

# Электросхема магнитолы, без магнитолы и тип приемника дисплея (2 из 2)

Магнитола — Электросхема магнитолы, без магнитолы и тип приемника дисплея — Электросхема магнитолы, без магнитолы и тип приемника дисплея (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Магнитола электросхема, без магнитолы и тип приемника дисплея

# Магнитола электросхема, без магнитолы и тип приемника дисплея (1 из 2)

Магнитола — Магнитола электросхема, без магнитолы и тип приемника дисплея — Магнитола электросхема, без магнитолы и тип приемника дисплея (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

# Электросхема навигации (1 из 3)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема навигации (2 из 3)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема навигации (3 из 3)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема сигнализации о выезде с полосы движения

Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема выпуска двери багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема выпуска двери багажника — Электросхема выпуска двери багажника. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Подогрев стекол

# Электросхема переднего антиобледенителя

Подогрев стекол — Электросхема переднего антиобледенителя — Электросхема переднего антиобледенителя. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема зеркального нагревателя и заднего подогрева

Подогрев стекол — Электросхема зеркального нагревателя и заднего подогрева — Электросхема зеркального нагревателя и заднего подогрева. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 3)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 3)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема круиз-контроля (3 из 3)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема точек подключения масс (5 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.8l, с двойным vvt-i

# Электросхема двигателя 1.8l, с двойным vvt-i (1 из 7)

Двигатель — Электросхема двигателя 1.8l, с двойным vvt-i — Электросхема двигателя 1.8l, с двойным vvt-i (1 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8l, с двойным vvt-i (2 из 7)

Двигатель — Электросхема двигателя 1.8l, с двойным vvt-i — Электросхема двигателя 1.8l, с двойным vvt-i (2 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8l, с двойным vvt-i (3 из 7)

Двигатель — Электросхема двигателя 1.8l, с двойным vvt-i — Электросхема двигателя 1.8l, с двойным vvt-i (3 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8l, с двойным vvt-i (4 из 7)

Двигатель — Электросхема двигателя 1.8l, с двойным vvt-i — Электросхема двигателя 1.8l, с двойным vvt-i (4 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8l, с двойным vvt-i (5 из 7)

Двигатель — Электросхема двигателя 1.8l, с двойным vvt-i — Электросхема двигателя 1.8l, с двойным vvt-i (5 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8l, с двойным vvt-i (6 из 7)

Двигатель — Электросхема двигателя 1.8l, с двойным vvt-i — Электросхема двигателя 1.8l, с двойным vvt-i (6 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8l, с двойным vvt-i (7 из 7)

Двигатель — Электросхема двигателя 1.8l, с двойным vvt-i — Электросхема двигателя 1.8l, с двойным vvt-i (7 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8л, с клапанной коробкой

# Электросхема двигателя 1.8л, с клапанной коробкой (1 из 7)

Двигатель — Электросхема двигателя 1.8л, с клапанной коробкой — Электросхема двигателя 1.8л, с клапанной коробкой (1 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8л, с клапанной коробкой (2 из 7)

Двигатель — Электросхема двигателя 1.8л, с клапанной коробкой — Электросхема двигателя 1.8л, с клапанной коробкой (2 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8л, с клапанной коробкой (3 из 7)

Двигатель — Электросхема двигателя 1.8л, с клапанной коробкой — Электросхема двигателя 1.8л, с клапанной коробкой (3 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8л, с клапанной коробкой (4 из 7)

Двигатель — Электросхема двигателя 1.8л, с клапанной коробкой — Электросхема двигателя 1.8л, с клапанной коробкой (4 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8л, с клапанной коробкой (5 из 7)

Двигатель — Электросхема двигателя 1.8л, с клапанной коробкой — Электросхема двигателя 1.8л, с клапанной коробкой (5 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8л, с клапанной коробкой (6 из 7)

Двигатель — Электросхема двигателя 1.8л, с клапанной коробкой — Электросхема двигателя 1.8л, с клапанной коробкой (6 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме

# Электросхема двигателя 1.8л, с клапанной коробкой (7 из 7)

Двигатель — Электросхема двигателя 1.8л, с клапанной коробкой — Электросхема двигателя 1.8л, с клапанной коробкой (7 из 7). Toyota Corolla XI рестайлинг (2015-2019)

Компоненты на схеме
