Электросхемы Toyota C-HR I рестайлинг (2019-2023)

30 систем 127 электросхем 1169 компонентов

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 6). Toyota C-HR I рестайлинг (2019-2023)
Компоненты на схеме

    # Электросхема разводки массы (2 из 6)

    Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 6). Toyota C-HR I рестайлинг (2019-2023)
    Компоненты на схеме

      # Электросхема разводки массы (3 из 6)

      Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 6). Toyota C-HR I рестайлинг (2019-2023)
      Компоненты на схеме

        # Электросхема разводки массы (4 из 6)

        Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 6). Toyota C-HR I рестайлинг (2019-2023)
        Компоненты на схеме

          # Электросхема разводки массы (5 из 6)

          Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 6). Toyota C-HR I рестайлинг (2019-2023)
          Компоненты на схеме

            # Электросхема разводки массы (6 из 6)

            Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 6). Toyota C-HR I рестайлинг (2019-2023)
            Компоненты на схеме

              Приборная панель

              # Электросхема приборной панели

              # Электросхема приборной панели (1 из 3)

              Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
              Компоненты на схеме

                # Электросхема приборной панели (2 из 3)

                Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                Компоненты на схеме

                  # Электросхема приборной панели (3 из 3)

                  Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                  Компоненты на схеме

                    # Электросхема часов

                    Приборная панель — Электросхема часов — Электросхема часов. Toyota C-HR I рестайлинг (2019-2023)
                    Компоненты на схеме

                      Сиденья

                      # Электросхема рулевого колеса с подогревом

                      Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Toyota C-HR I рестайлинг (2019-2023)
                      Компоненты на схеме

                        # Электросхема передней поясницы

                        Сиденья — Электросхема передней поясницы — Электросхема передней поясницы. Toyota C-HR I рестайлинг (2019-2023)
                        Компоненты на схеме

                          # Электросхема подогрева сидений, tmc made

                          Сиденья — Электросхема подогрева сидений, tmc made — Электросхема подогрева сидений, tmc made. Toyota C-HR I рестайлинг (2019-2023)
                          Компоненты на схеме

                            # Электросхема подогрева сидений, tmmt made

                            Сиденья — Электросхема подогрева сидений, tmmt made — Электросхема подогрева сидений, tmmt made. Toyota C-HR I рестайлинг (2019-2023)
                            Компоненты на схеме

                              # Электросхема сидений

                              Сиденья — Электросхема сидений — Электросхема сидений. Toyota C-HR I рестайлинг (2019-2023)
                              Компоненты на схеме

                                Подушки безопасности

                                # Электросхема подушек безопасности

                                # Электросхема подушек безопасности (1 из 4)

                                Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                Компоненты на схеме

                                  # Электросхема подушек безопасности (2 из 4)

                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                  Компоненты на схеме

                                    # Электросхема подушек безопасности (3 из 4)

                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                    Компоненты на схеме

                                      # Электросхема подушек безопасности (4 из 4)

                                      Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                      Компоненты на схеме

                                        Can шина

                                        # Can шина электросхема

                                        # Can шина электросхема (1 из 3)

                                        Can шина — Can шина электросхема — Can шина электросхема (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                        Компоненты на схеме

                                          # Can шина электросхема (2 из 3)

                                          Can шина — Can шина электросхема — Can шина электросхема (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                          Компоненты на схеме

                                            # Can шина электросхема (3 из 3)

                                            Can шина — Can шина электросхема — Can шина электросхема (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                            Компоненты на схеме

                                              Дворники и омыватели

                                              # Электросхема передних дворников и омывателей, без системы автоматического дворника

                                              # Электросхема передних дворников и омывателей, без системы автоматического дворника (1 из 2)

                                              Дворники и омыватели — Электросхема передних дворников и омывателей, без системы автоматического дворника — Электросхема передних дворников и омывателей, без системы автоматического дворника (1 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                              Компоненты на схеме

                                                # Электросхема передних дворников и омывателей, без системы автоматического дворника (2 из 2)

                                                Дворники и омыватели — Электросхема передних дворников и омывателей, без системы автоматического дворника — Электросхема передних дворников и омывателей, без системы автоматического дворника (2 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                Компоненты на схеме

                                                  # Электросхема задних дворников и омывателей

                                                  Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Toyota C-HR I рестайлинг (2019-2023)
                                                  Компоненты на схеме

                                                    # Электросхема передних дворников и омывателей с системой автоматического дворника

                                                    # Электросхема передних дворников и омывателей с системой автоматического дворника (1 из 2)

                                                    Дворники и омыватели — Электросхема передних дворников и омывателей с системой автоматического дворника — Электросхема передних дворников и омывателей с системой автоматического дворника (1 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                    Компоненты на схеме

                                                      # Электросхема передних дворников и омывателей с системой автоматического дворника (2 из 2)

                                                      Дворники и омыватели — Электросхема передних дворников и омывателей с системой автоматического дворника — Электросхема передних дворников и омывателей с системой автоматического дворника (2 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                      Компоненты на схеме

                                                        Предупреждение

                                                        # Электросхема контроля давления в шинах

                                                        Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Toyota C-HR I рестайлинг (2019-2023)
                                                        Компоненты на схеме

                                                          # Электросхема утора

                                                          Предупреждение — Электросхема утора — Электросхема утора. Toyota C-HR I рестайлинг (2019-2023)
                                                          Компоненты на схеме

                                                            Электроусилитель руля

                                                            # Электросхема электроусилителя руля

                                                            Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Toyota C-HR I рестайлинг (2019-2023)
                                                            Компоненты на схеме

                                                              Антиблокировочная система abs

                                                              # Антиблокировочная система abs электросхема

                                                              # Антиблокировочная система abs электросхема (1 из 2)

                                                              Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                              Компоненты на схеме

                                                                # Антиблокировочная система abs электросхема (2 из 2)

                                                                Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                                Компоненты на схеме

                                                                  Фары

                                                                  # Электросхема фар

                                                                  # Электросхема фар (1 из 4)

                                                                  Фары — Электросхема фар — Электросхема фар (1 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                  Компоненты на схеме

                                                                    # Электросхема фар (2 из 4)

                                                                    Фары — Электросхема фар — Электросхема фар (2 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                    Компоненты на схеме

                                                                      # Электросхема фар (3 из 4)

                                                                      Фары — Электросхема фар — Электросхема фар (3 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                      Компоненты на схеме

                                                                        # Электросхема фар (4 из 4)

                                                                        Фары — Электросхема фар — Электросхема фар (4 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                        Компоненты на схеме

                                                                          Коробка передач

                                                                          # Электросхема коробки передач

                                                                          # Электросхема коробки передач (1 из 3)

                                                                          Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                          Компоненты на схеме

                                                                            # Электросхема коробки передач (2 из 3)

                                                                            Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                            Компоненты на схеме

                                                                              # Электросхема коробки передач (3 из 3)

                                                                              Коробка передач — Электросхема коробки передач — Электросхема коробки передач (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                              Компоненты на схеме

                                                                                Клаксон

                                                                                # Электросхема клаксона

                                                                                Клаксон — Электросхема клаксона — Электросхема клаксона. Toyota C-HR I рестайлинг (2019-2023)
                                                                                Компоненты на схеме

                                                                                  Магнитола

                                                                                  # Электросхема магнитолы

                                                                                  # Электросхема магнитолы (1 из 3)

                                                                                  Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема магнитолы (2 из 3)

                                                                                    Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема магнитолы (3 из 3)

                                                                                      Магнитола — Электросхема магнитолы — Электросхема магнитолы (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                      Компоненты на схеме

                                                                                        Багажник, задняя дверь, лючок топливного бака

                                                                                        # Электросхема устройства открывания задней двери

                                                                                        Багажник, задняя дверь, лючок топливного бака — Электросхема устройства открывания задней двери — Электросхема устройства открывания задней двери. Toyota C-HR I рестайлинг (2019-2023)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема открытия лючка топливного бака

                                                                                          Багажник, задняя дверь, лючок топливного бака — Электросхема открытия лючка топливного бака — Электросхема открытия лючка топливного бака. Toyota C-HR I рестайлинг (2019-2023)
                                                                                          Компоненты на схеме

                                                                                            Круиз-контроль

                                                                                            # Электросхема динамического лазерного круиз-контроля

                                                                                            # Электросхема динамического лазерного круиз-контроля (1 из 3)

                                                                                            Круиз-контроль — Электросхема динамического лазерного круиз-контроля — Электросхема динамического лазерного круиз-контроля (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема динамического лазерного круиз-контроля (2 из 3)

                                                                                              Круиз-контроль — Электросхема динамического лазерного круиз-контроля — Электросхема динамического лазерного круиз-контроля (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема динамического лазерного круиз-контроля (3 из 3)

                                                                                                Круиз-контроль — Электросхема динамического лазерного круиз-контроля — Электросхема динамического лазерного круиз-контроля (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема круиз-контроля

                                                                                                  # Электросхема круиз-контроля (1 из 2)

                                                                                                  Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема круиз-контроля (2 из 2)

                                                                                                    Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                    Компоненты на схеме

                                                                                                      Блоки управления кузовом

                                                                                                      # Электросхема блоков управления кузовом

                                                                                                      # Электросхема блоков управления кузовом (1 из 2)

                                                                                                      Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема блоков управления кузовом (2 из 2)

                                                                                                        Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                        Компоненты на схеме

                                                                                                          Стартер/генератор

                                                                                                          # Электросхема стартера, без смарт-ключа

                                                                                                          Стартер/генератор — Электросхема стартера, без смарт-ключа — Электросхема стартера, без смарт-ключа. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема стартера, с интеллектуальным ключом

                                                                                                            Стартер/генератор — Электросхема стартера, с интеллектуальным ключом — Электросхема стартера, с интеллектуальным ключом. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема генератора

                                                                                                              Стартер/генератор — Электросхема генератора — Электросхема генератора. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                              Компоненты на схеме

                                                                                                                Вентилятор охлаждения

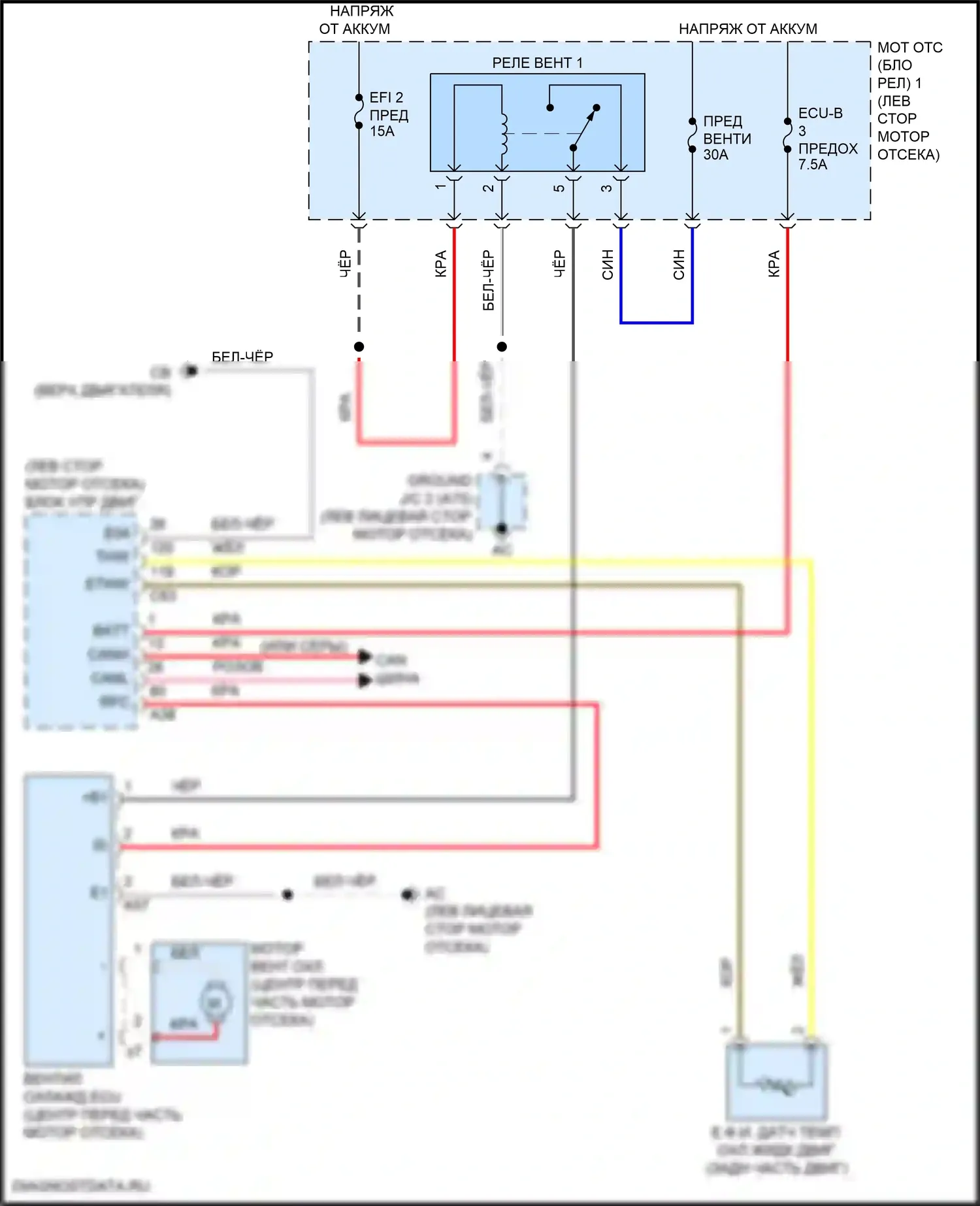

                                                                                                                # Электросхема вентилятора охлаждения

                                                                                                                Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                Компоненты на схеме

                                                                                                                  Сигнализация

                                                                                                                  # Электросхема иммобилайзера, без смарт-ключа

                                                                                                                  Сигнализация — Электросхема иммобилайзера, без смарт-ключа — Электросхема иммобилайзера, без смарт-ключа. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема с защитой от взлома, с системой интеллектуальных ключей

                                                                                                                    # Электросхема с защитой от взлома, с системой интеллектуальных ключей (1 из 5)

                                                                                                                    Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (1 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема с защитой от взлома, с системой интеллектуальных ключей (2 из 5)

                                                                                                                      Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (2 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема с защитой от взлома, с системой интеллектуальных ключей (3 из 5)

                                                                                                                        Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (3 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема с защитой от взлома, с системой интеллектуальных ключей (4 из 5)

                                                                                                                          Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (4 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема с защитой от взлома, с системой интеллектуальных ключей (5 из 5)

                                                                                                                            Сигнализация — Электросхема с защитой от взлома, с системой интеллектуальных ключей — Электросхема с защитой от взлома, с системой интеллектуальных ключей (5 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема с защитой от взлома, без системы интеллектуальных ключей

                                                                                                                              # Электросхема с защитой от взлома, без системы интеллектуальных ключей (1 из 3)

                                                                                                                              Сигнализация — Электросхема с защитой от взлома, без системы интеллектуальных ключей — Электросхема с защитой от взлома, без системы интеллектуальных ключей (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема с защитой от взлома, без системы интеллектуальных ключей (2 из 3)

                                                                                                                                Сигнализация — Электросхема с защитой от взлома, без системы интеллектуальных ключей — Электросхема с защитой от взлома, без системы интеллектуальных ключей (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема с защитой от взлома, без системы интеллектуальных ключей (3 из 3)

                                                                                                                                  Сигнализация — Электросхема с защитой от взлома, без системы интеллектуальных ключей — Электросхема с защитой от взлома, без системы интеллектуальных ключей (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема иммобилайзера, с интеллектуальным ключом

                                                                                                                                    Сигнализация — Электросхема иммобилайзера, с интеллектуальным ключом — Электросхема иммобилайзера, с интеллектуальным ключом. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      Кондиционирование воздуха

                                                                                                                                      # Электросхема климат контроля, tmc made

                                                                                                                                      # Электросхема климат контроля, tmc made (1 из 4)

                                                                                                                                      Кондиционирование воздуха — Электросхема климат контроля, tmc made — Электросхема климат контроля, tmc made (1 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема климат контроля, tmc made (2 из 4)

                                                                                                                                        Кондиционирование воздуха — Электросхема климат контроля, tmc made — Электросхема климат контроля, tmc made (2 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема климат контроля, tmc made (3 из 4)

                                                                                                                                          Кондиционирование воздуха — Электросхема климат контроля, tmc made — Электросхема климат контроля, tmc made (3 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема климат контроля, tmc made (4 из 4)

                                                                                                                                            Кондиционирование воздуха — Электросхема климат контроля, tmc made — Электросхема климат контроля, tmc made (4 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              # Электросхема климат контроля, tmmt made

                                                                                                                                              # Электросхема климат контроля, tmmt made (1 из 4)

                                                                                                                                              Кондиционирование воздуха — Электросхема климат контроля, tmmt made — Электросхема климат контроля, tmmt made (1 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема климат контроля, tmmt made (2 из 4)

                                                                                                                                                Кондиционирование воздуха — Электросхема климат контроля, tmmt made — Электросхема климат контроля, tmmt made (2 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема климат контроля, tmmt made (3 из 4)

                                                                                                                                                  Кондиционирование воздуха — Электросхема климат контроля, tmmt made — Электросхема климат контроля, tmmt made (3 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    # Электросхема климат контроля, tmmt made (4 из 4)

                                                                                                                                                    Кондиционирование воздуха — Электросхема климат контроля, tmmt made — Электросхема климат контроля, tmmt made (4 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      Подогрев стекол

                                                                                                                                                      # Электросхема переднего антиобледенителя

                                                                                                                                                      Подогрев стекол — Электросхема переднего антиобледенителя — Электросхема переднего антиобледенителя. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема зеркального нагревателя и заднего подогрева

                                                                                                                                                        Подогрев стекол — Электросхема зеркального нагревателя и заднего подогрева — Электросхема зеркального нагревателя и заднего подогрева. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          Освещение салона

                                                                                                                                                          # Электросхема освещения салона

                                                                                                                                                          # Электросхема освещения салона (1 из 3)

                                                                                                                                                          Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема освещения салона (2 из 3)

                                                                                                                                                            Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема освещения салона (3 из 3)

                                                                                                                                                              Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                # Электросхема подсветки приборной панели

                                                                                                                                                                # Электросхема подсветки приборной панели (1 из 4)

                                                                                                                                                                Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  # Электросхема подсветки приборной панели (2 из 4)

                                                                                                                                                                  Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема подсветки приборной панели (3 из 4)

                                                                                                                                                                    Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      # Электросхема подсветки приборной панели (4 из 4)

                                                                                                                                                                      Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (4 из 4). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        Центральный замок

                                                                                                                                                                        # Электросхема центрального замка, с интеллектуальной системой ключей

                                                                                                                                                                        # Электросхема центрального замка, с интеллектуальной системой ключей (1 из 5)

                                                                                                                                                                        Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (1 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          # Электросхема центрального замка, с интеллектуальной системой ключей (2 из 5)

                                                                                                                                                                          Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (2 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема центрального замка, с интеллектуальной системой ключей (3 из 5)

                                                                                                                                                                            Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (3 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              # Электросхема центрального замка, с интеллектуальной системой ключей (4 из 5)

                                                                                                                                                                              Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (4 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                # Электросхема центрального замка, с интеллектуальной системой ключей (5 из 5)

                                                                                                                                                                                Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (5 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Электросхема центрального замка, без системы интеллектуальных ключей

                                                                                                                                                                                  # Электросхема центрального замка, без системы интеллектуальных ключей (1 из 3)

                                                                                                                                                                                  Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    # Электросхема центрального замка, без системы интеллектуальных ключей (2 из 3)

                                                                                                                                                                                    Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      # Электросхема центрального замка, без системы интеллектуальных ключей (3 из 3)

                                                                                                                                                                                      Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        Блокировка селектора

                                                                                                                                                                                        # Электросхема блокировки селектора, с интеллектуальным ключом

                                                                                                                                                                                        Блокировка селектора — Электросхема блокировки селектора, с интеллектуальным ключом — Электросхема блокировки селектора, с интеллектуальным ключом. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          # Электросхема рулевой колонки

                                                                                                                                                                                          Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            # Электросхема блокировки селектора, без смарт-ключа

                                                                                                                                                                                            Блокировка селектора — Электросхема блокировки селектора, без смарт-ключа — Электросхема блокировки селектора, без смарт-ключа. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              # Электрический ручник электросхема

                                                                                                                                                                                              Блокировка селектора — Электрический ручник электросхема — Электрический ручник электросхема. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                Блок предохранителей и реле

                                                                                                                                                                                                # Электросхема блока предохранителей реле

                                                                                                                                                                                                # Электросхема блока предохранителей реле (1 из 6)

                                                                                                                                                                                                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 6). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  # Электросхема блока предохранителей реле (2 из 6)

                                                                                                                                                                                                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 6). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    # Электросхема блока предохранителей реле (3 из 6)

                                                                                                                                                                                                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 6). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                      # Электросхема блока предохранителей реле (4 из 6)

                                                                                                                                                                                                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 6). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                        # Электросхема блока предохранителей реле (5 из 6)

                                                                                                                                                                                                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 6). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                          # Электросхема блока предохранителей реле (6 из 6)

                                                                                                                                                                                                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 6). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                            Управление зеркалами заднего вида

                                                                                                                                                                                                            # Управление зеркалами заднего вида электросхема

                                                                                                                                                                                                            # Управление зеркалами заднего вида электросхема (1 из 2)

                                                                                                                                                                                                            Управление зеркалами заднего вида — Управление зеркалами заднего вида электросхема — Управление зеркалами заднего вида электросхема (1 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                              # Управление зеркалами заднего вида электросхема (2 из 2)

                                                                                                                                                                                                              Управление зеркалами заднего вида — Управление зеркалами заднего вида электросхема — Управление зеркалами заднего вида электросхема (2 из 2). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                # Электросхема электрохромного зеркала

                                                                                                                                                                                                                Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                  Фары и фонари

                                                                                                                                                                                                                  # Электросхема фар и фонарей

                                                                                                                                                                                                                  # Электросхема фар и фонарей (1 из 5)

                                                                                                                                                                                                                  Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                    # Электросхема фар и фонарей (2 из 5)

                                                                                                                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                      # Электросхема фар и фонарей (3 из 5)

                                                                                                                                                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                        # Электросхема фар и фонарей (4 из 5)

                                                                                                                                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                          # Электросхема фар и фонарей (5 из 5)

                                                                                                                                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (5 из 5). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                            # Электросхема фонарей заднего хода

                                                                                                                                                                                                                            Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                              Стеклоподъемники

                                                                                                                                                                                                                              # Электросхема стеклоподъемников

                                                                                                                                                                                                                              # Электросхема стеклоподъемников (1 из 3)

                                                                                                                                                                                                                              Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                # Электросхема стеклоподъемников (2 из 3)

                                                                                                                                                                                                                                Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                  # Электросхема стеклоподъемников (3 из 3)

                                                                                                                                                                                                                                  Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                    Системы помощи водителю

                                                                                                                                                                                                                                    # Электросхема навигации

                                                                                                                                                                                                                                    # Электросхема навигации (1 из 3)

                                                                                                                                                                                                                                    Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                      # Электросхема навигации (2 из 3)

                                                                                                                                                                                                                                      Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                        # Электросхема навигации (3 из 3)

                                                                                                                                                                                                                                        Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 3). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                          # Электросхема телематики, tmmt made

                                                                                                                                                                                                                                          Системы помощи водителю — Электросхема телематики, tmmt made — Электросхема телематики, tmmt made. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                            # Электросхема мониторинга в слепой зоне

                                                                                                                                                                                                                                            Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                              # Электросхема телематики, tmc made

                                                                                                                                                                                                                                              Системы помощи водителю — Электросхема телематики, tmc made — Электросхема телематики, tmc made. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                # Электросхема сигнализации о выезде с полосы движения

                                                                                                                                                                                                                                                Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                  Двигатель

                                                                                                                                                                                                                                                  # Электросхема двигателя 2.0l

                                                                                                                                                                                                                                                  # Электросхема двигателя 2.0l (1 из 7)

                                                                                                                                                                                                                                                  Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (1 из 7). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                    # Электросхема двигателя 2.0l (2 из 7)

                                                                                                                                                                                                                                                    Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (2 из 7). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                      # Электросхема двигателя 2.0l (3 из 7)

                                                                                                                                                                                                                                                      Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (3 из 7). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                        # Электросхема двигателя 2.0l (4 из 7)

                                                                                                                                                                                                                                                        Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (4 из 7). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                          # Электросхема двигателя 2.0l (5 из 7)

                                                                                                                                                                                                                                                          Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (5 из 7). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                                            # Электросхема двигателя 2.0l (6 из 7)

                                                                                                                                                                                                                                                            Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (6 из 7). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                                              # Электросхема двигателя 2.0l (7 из 7)

                                                                                                                                                                                                                                                              Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (7 из 7). Toyota C-HR I рестайлинг (2019-2023)
                                                                                                                                                                                                                                                              Компоненты на схеме
