Электросхемы Toyota Avalon XX30 рестайлинг 2 (2010-2012)

31 система 86 электросхем 1739 компонентов

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

# Электросхема коробки передач (1 из 3)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 3). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема коробки передач (2 из 3)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 3). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

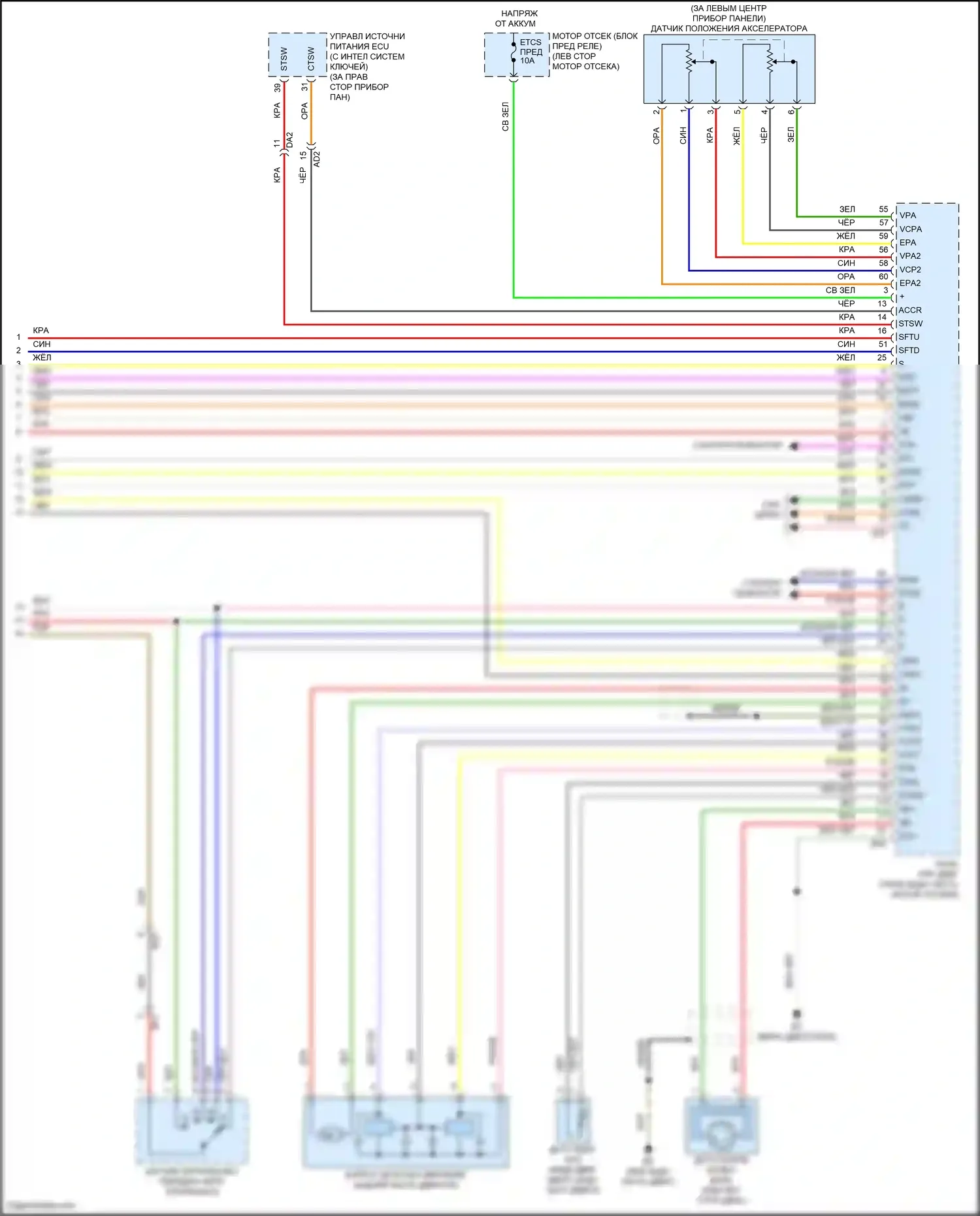

# Электросхема коробки передач (3 из 3)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (3 из 3). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Дворники и омыватели

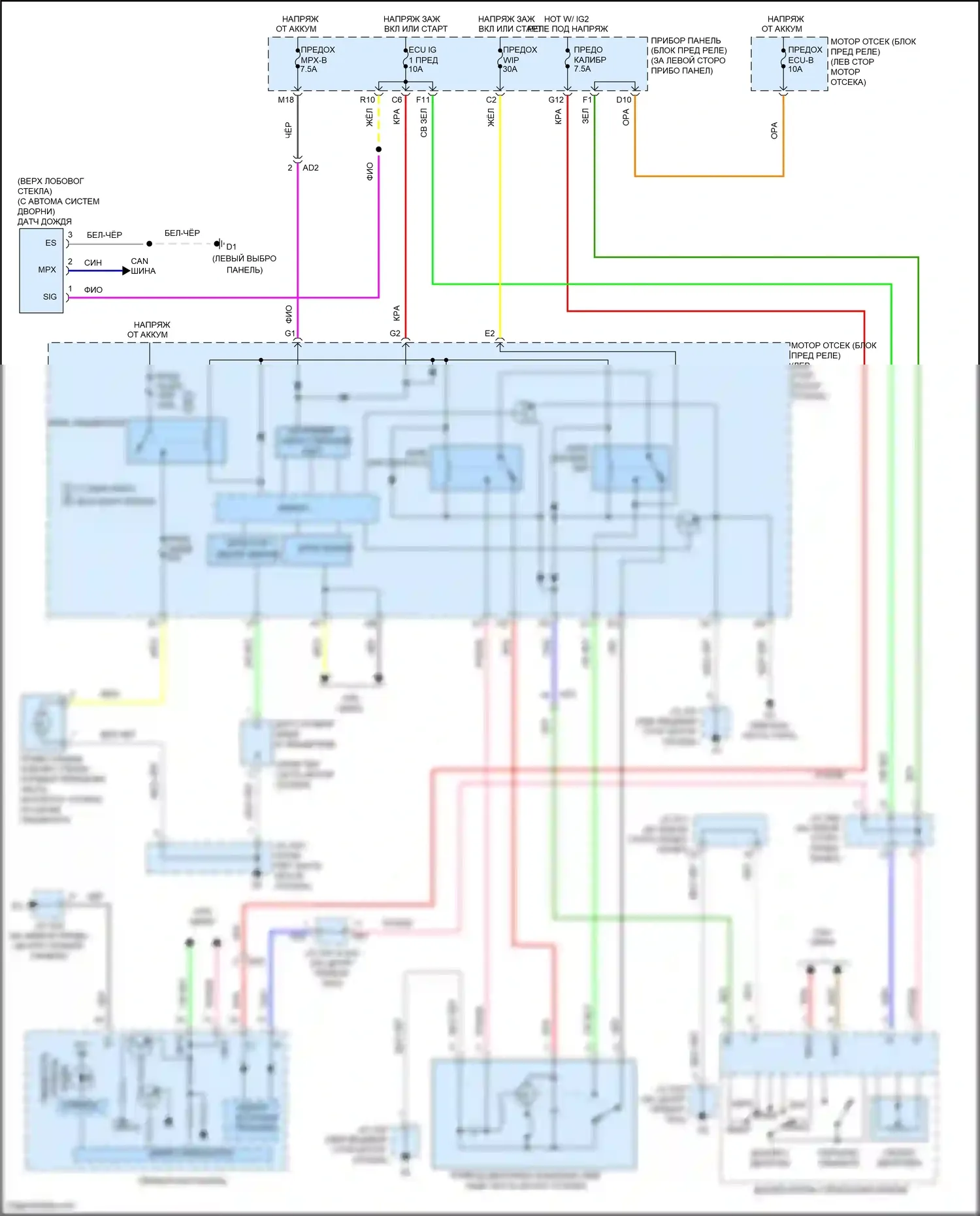

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, с интеллектуальной системой ключей

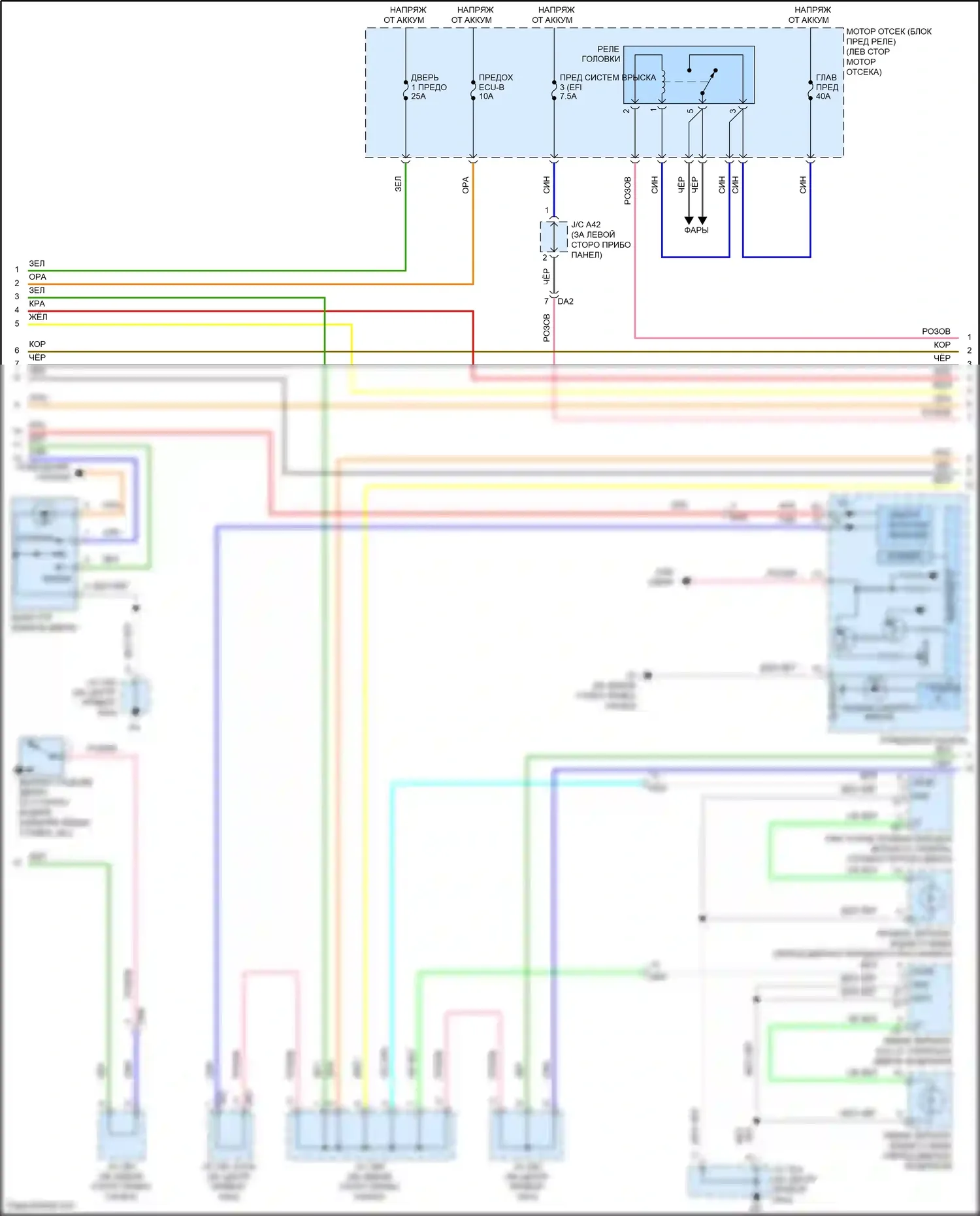

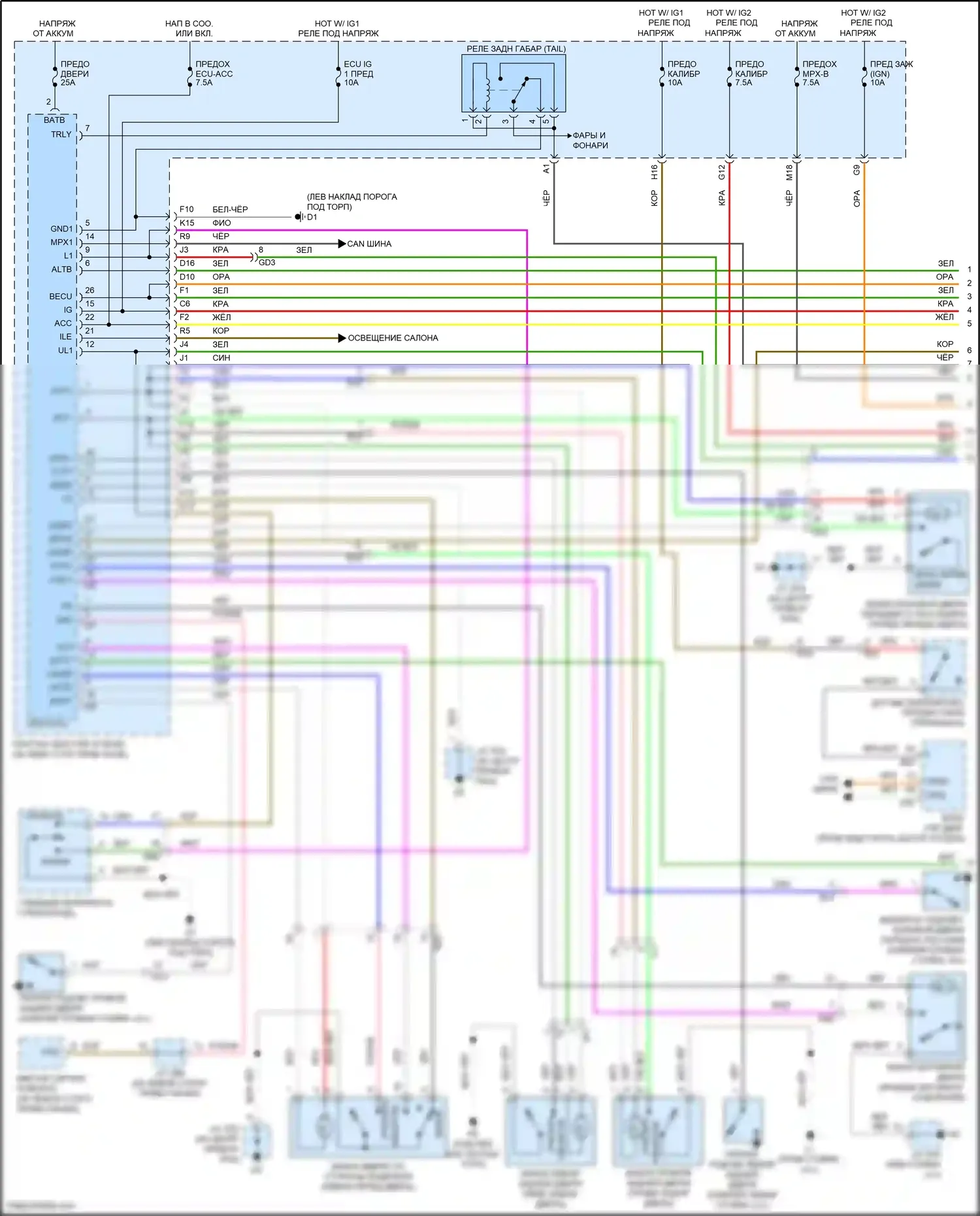

# Электросхема центрального замка, с интеллектуальной системой ключей (1 из 4)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (1 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема центрального замка, с интеллектуальной системой ключей (2 из 4)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (2 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема центрального замка, с интеллектуальной системой ключей (3 из 4)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (3 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема центрального замка, с интеллектуальной системой ключей (4 из 4)

Центральный замок — Электросхема центрального замка, с интеллектуальной системой ключей — Электросхема центрального замка, с интеллектуальной системой ключей (4 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема центрального замка, без системы интеллектуальных ключей

# Электросхема центрального замка, без системы интеллектуальных ключей (1 из 2)

Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема центрального замка, без системы интеллектуальных ключей (2 из 2)

Центральный замок — Электросхема центрального замка, без системы интеллектуальных ключей — Электросхема центрального замка, без системы интеллектуальных ключей (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема разъединения багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема разъединения багажника — Электросхема разъединения багажника. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема открытия лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия лючка топливного бака — Электросхема открытия лючка топливного бака. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Сигнализация

# Электросхема иммобилайзера, с интеллектуальным ключом

Сигнализация — Электросхема иммобилайзера, с интеллектуальным ключом — Электросхема иммобилайзера, с интеллектуальным ключом. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема иммобилайзера, без смарт-ключа

Сигнализация — Электросхема иммобилайзера, без смарт-ключа — Электросхема иммобилайзера, без смарт-ключа. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Стеклоподъемники

# Электросхема солнцезащитного козырька заднего стекла

Стеклоподъемники — Электросхема солнцезащитного козырька заднего стекла — Электросхема солнцезащитного козырька заднего стекла. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

# Электросхема навигации (1 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема навигации (2 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема навигации (3 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема навигации (4 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Сиденья

# Электросхема сиденья питания для пассажиров

Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема обогреваемых сидений, с сиденьем климат-контроля

Сиденья — Электросхема обогреваемых сидений, с сиденьем климат-контроля — Электросхема обогреваемых сидений, с сиденьем климат-контроля. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема подогрева сидений, без сиденья климат-контроля

Сиденья — Электросхема подогрева сидений, без сиденья климат-контроля — Электросхема подогрева сидений, без сиденья климат-контроля. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Память

# Электросхема сиденья памяти

Память — Электросхема сиденья памяти — Электросхема сиденья памяти. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема зеркал памяти

Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, 12 динамиков без навигации

# Электросхема магнитолы, 12 динамиков без навигации (1 из 3)

Магнитола — Электросхема магнитолы, 12 динамиков без навигации — Электросхема магнитолы, 12 динамиков без навигации (1 из 3). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема магнитолы, 12 динамиков без навигации (2 из 3)

Магнитола — Электросхема магнитолы, 12 динамиков без навигации — Электросхема магнитолы, 12 динамиков без навигации (2 из 3). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема магнитолы, 12 динамиков без навигации (3 из 3)

Магнитола — Электросхема магнитолы, 12 динамиков без навигации — Электросхема магнитолы, 12 динамиков без навигации (3 из 3). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема магнитолы, с навигацией

# Электросхема магнитолы, с навигацией (2 из 4)

Магнитола — Электросхема магнитолы, с навигацией — Электросхема магнитолы, с навигацией (2 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема магнитолы, с навигацией (4 из 4)

Магнитола — Электросхема магнитолы, с навигацией — Электросхема магнитолы, с навигацией (4 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Магнитола, с навигацией

# Магнитола, с навигацией (1 из 4)

Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (1 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Магнитола, с навигацией (3 из 4)

Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (3 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема магнитолы, 9 динамиков без навигации

# Электросхема магнитолы, 9 динамиков без навигации (1 из 2)

Магнитола — Электросхема магнитолы, 9 динамиков без навигации — Электросхема магнитолы, 9 динамиков без навигации (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема магнитолы, 9 динамиков без навигации (2 из 2)

Магнитола — Электросхема магнитолы, 9 динамиков без навигации — Электросхема магнитолы, 9 динамиков без навигации (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Стартер/генератор

# Электросхема стартера, без смарт-ключа

Стартер/генератор — Электросхема стартера, без смарт-ключа — Электросхема стартера, без смарт-ключа. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема стартера, с интеллектуальным ключом

Стартер/генератор — Электросхема стартера, с интеллектуальным ключом — Электросхема стартера, с интеллектуальным ключом. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Напоминание о ключе и предупреждение о ремнях безопасности, электросхема

Предупреждение — Напоминание о ключе и предупреждение о ремнях безопасности, электросхема — Напоминание о ключе и предупреждение о ремнях безопасности, электросхема. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Фары

# Электросхема регулировки дальнего света фары

Фары — Электросхема регулировки дальнего света фары — Электросхема регулировки дальнего света фары. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема фар и противотуманных фар

# Электросхема фар и противотуманных фар (1 из 2)

Фары — Электросхема фар и противотуманных фар — Электросхема фар и противотуманных фар (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема фар и противотуманных фар (2 из 2)

Фары — Электросхема фар и противотуманных фар — Электросхема фар и противотуманных фар (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 2)

Can шина — Can шина электросхема — Can шина электросхема (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Can шина электросхема (2 из 2)

Can шина — Can шина электросхема — Can шина электросхема (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Блокировка селектора

# Электросхема рулевой колонки

Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

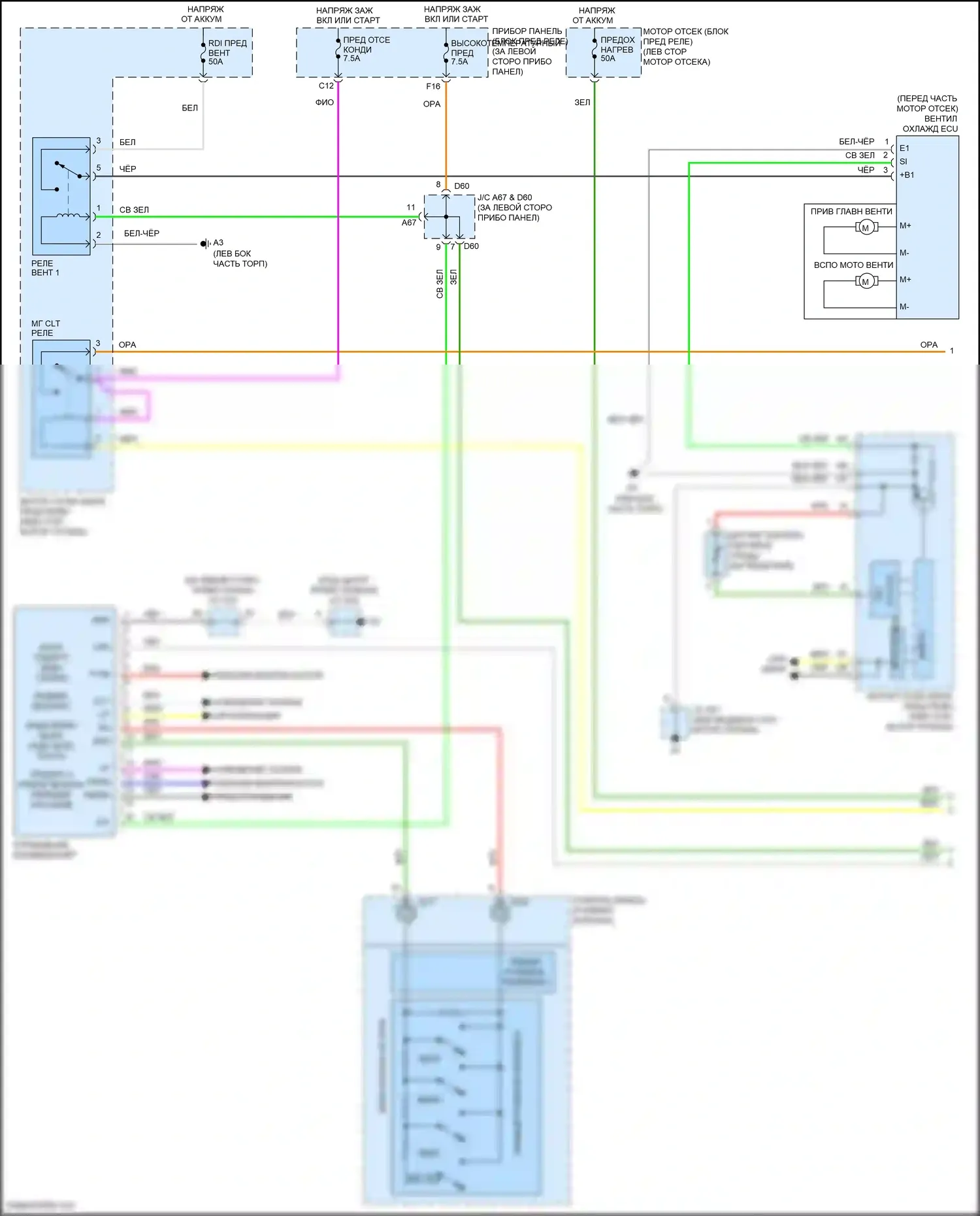

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

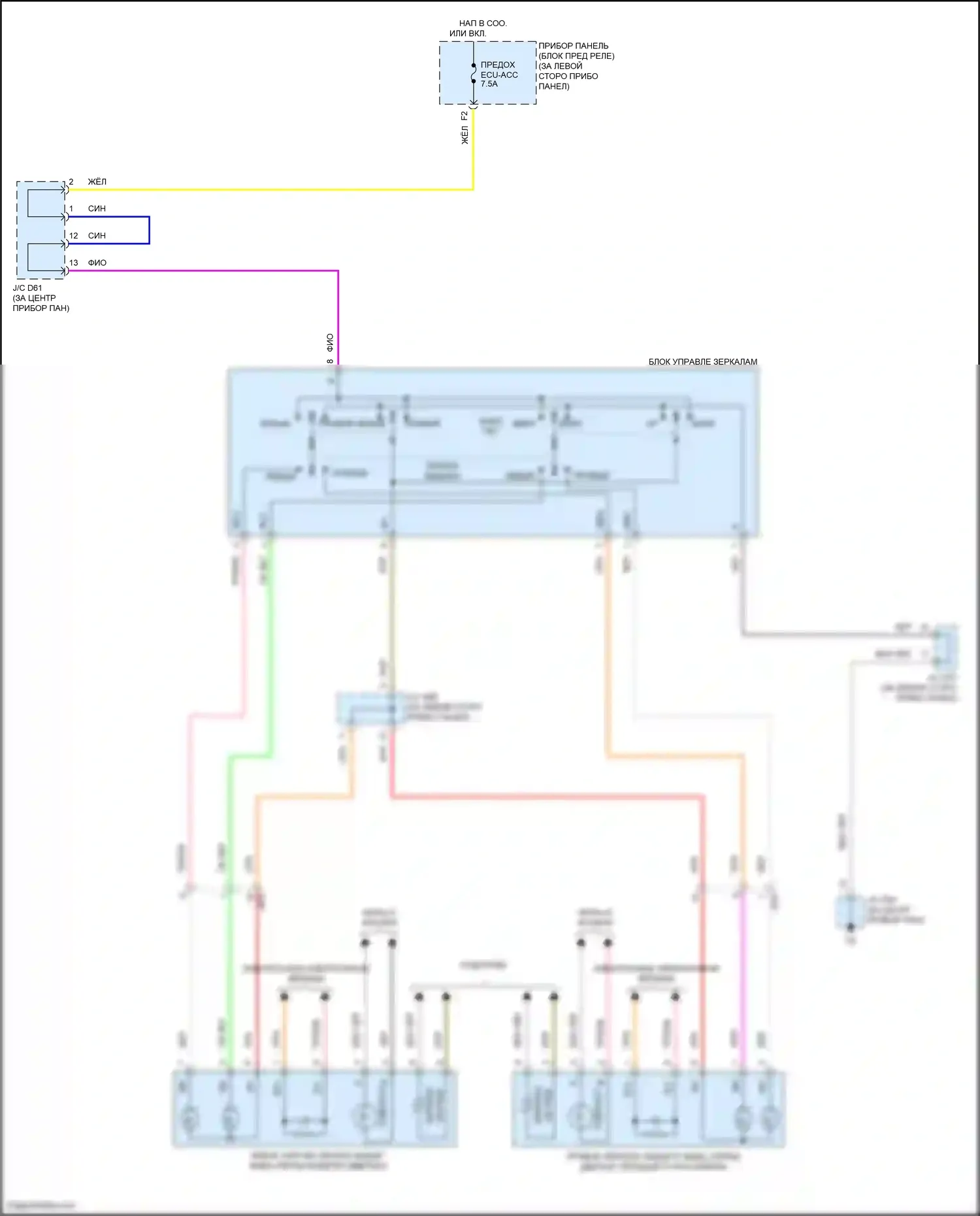

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 4)

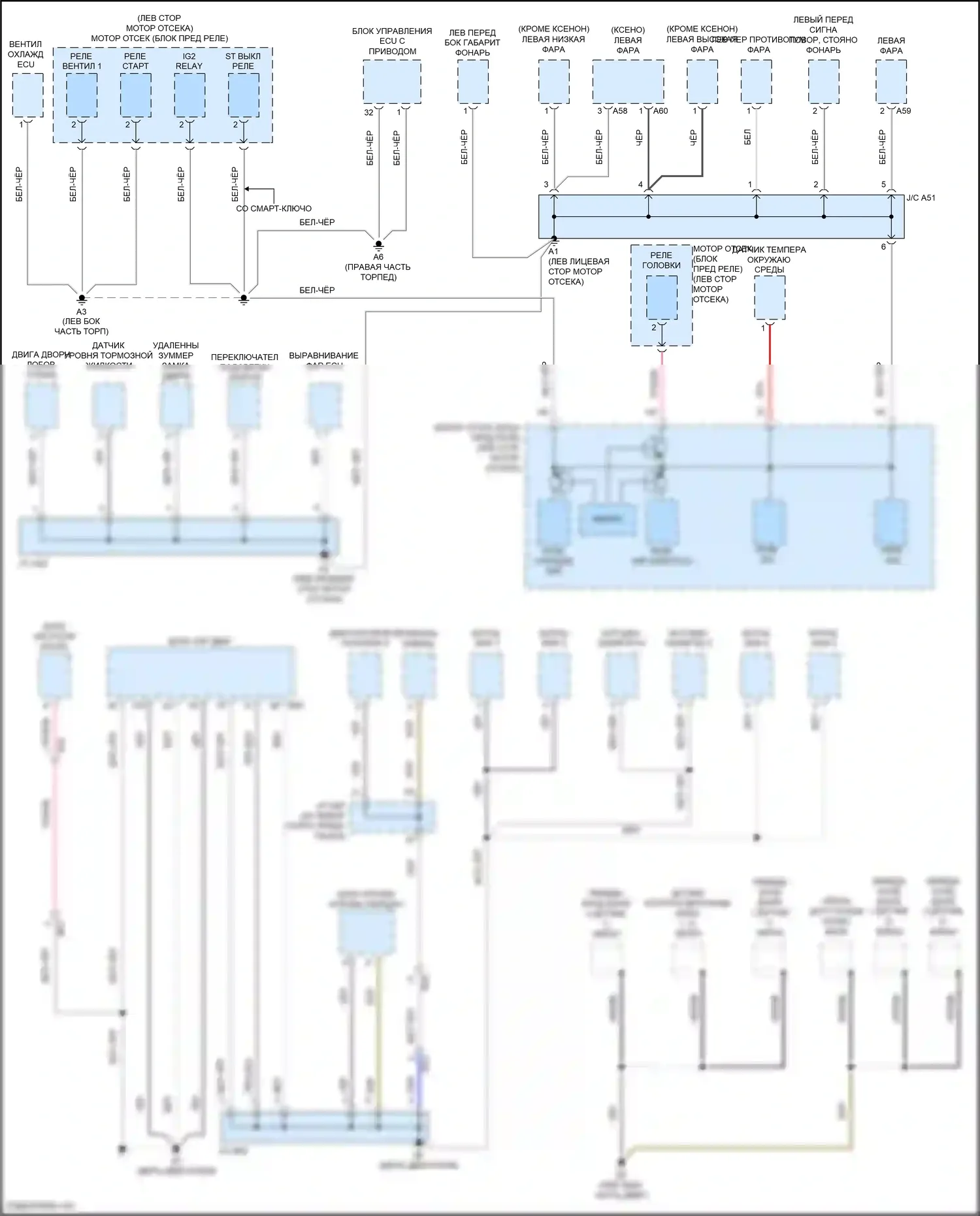

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 4)

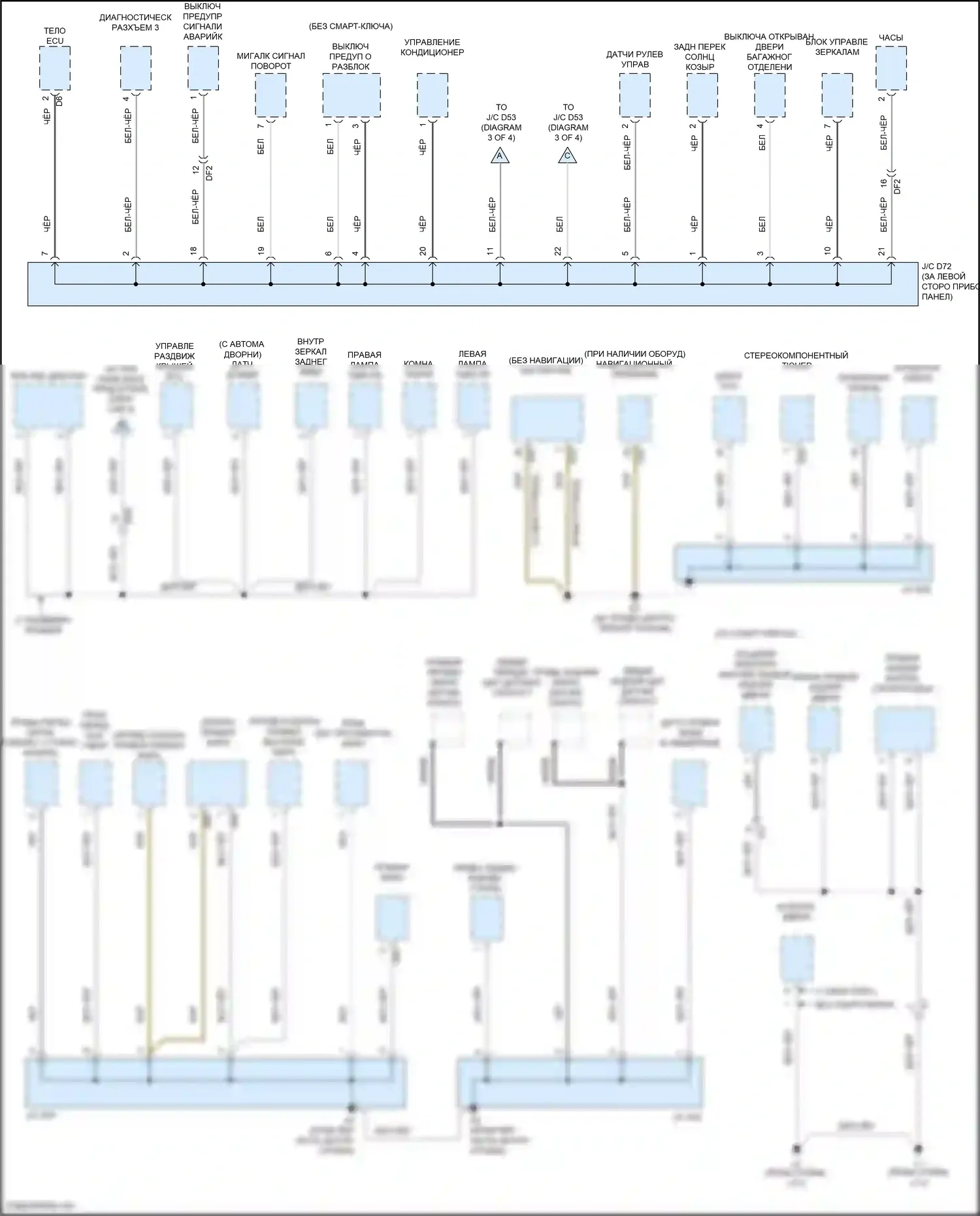

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Освещение салона

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.5l

# Электросхема двигателя 3.5l (1 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (1 из 5). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема двигателя 3.5l (2 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (2 из 5). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема двигателя 3.5l (3 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (3 из 5). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема двигателя 3.5l (4 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (4 из 5). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме

# Электросхема двигателя 3.5l (5 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (5 из 5). Toyota Avalon XX30 рестайлинг 2 (2010-2012)

Компоненты на схеме
