Электросхемы Toyota Avalon XX10 рестайлинг (1997-2000)

30 систем 59 электросхем 1200 компонентов

Кондиционирование воздуха

# Электросхема кондиционера, авто кондиционер

# Электросхема кондиционера, авто кондиционер (1 из 2)

Кондиционирование воздуха — Электросхема кондиционера, авто кондиционер — Электросхема кондиционера, авто кондиционер (1 из 2). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема кондиционера, авто кондиционер (2 из 2)

Кондиционирование воздуха — Электросхема кондиционера, авто кондиционер — Электросхема кондиционера, авто кондиционер (2 из 2). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема кондиционера, ручной кондиционер

Кондиционирование воздуха — Электросхема кондиционера, ручной кондиционер — Электросхема кондиционера, ручной кондиционер. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs, с контролем тяги

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с контролем тяги — Электросхемы антиблокировочной системы abs, с контролем тяги. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, без контроля тяги

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, без контроля тяги — Электросхемы антиблокировочной системы abs, без контроля тяги. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Can шина

# Can шина, без контроля тяги

Can шина — Can шина, без контроля тяги — Can шина, без контроля тяги. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Can шина с контролем тяги

Can шина — Can шина с контролем тяги — Can шина с контролем тяги. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева

Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.0ls, калифорния

# Электросхема двигателя 3.0ls, калифорния (1 из 4)

Двигатель — Электросхема двигателя 3.0ls, калифорния — Электросхема двигателя 3.0ls, калифорния (1 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, калифорния (2 из 4)

Двигатель — Электросхема двигателя 3.0ls, калифорния — Электросхема двигателя 3.0ls, калифорния (2 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, калифорния (3 из 4)

Двигатель — Электросхема двигателя 3.0ls, калифорния — Электросхема двигателя 3.0ls, калифорния (3 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, калифорния (4 из 4)

Двигатель — Электросхема двигателя 3.0ls, калифорния — Электросхема двигателя 3.0ls, калифорния (4 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором

# Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором (1 из 4)

Двигатель — Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором — Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором (1 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором (2 из 4)

Двигатель — Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором — Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором (2 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором (3 из 4)

Двигатель — Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором — Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором (3 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором (4 из 4)

Двигатель — Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором — Электросхема двигателя 3.0ls, кроме california, с иммобилайзером и/или тяговым регулятором (4 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги

# Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги (1 из 3)

Двигатель — Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги — Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги (1 из 3). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги (2 из 3)

Двигатель — Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги — Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги (2 из 3). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги (3 из 3)

Двигатель — Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги — Электросхема двигателя 3.0ls, кроме калифорнии, без иммобилайзера и контроля тяги (3 из 3). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Фары

# Электросхема фар, с черт.

Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Память

# Электросхема сиденья водителя, со сдвигом колонки

Память — Электросхема сиденья водителя, со сдвигом колонки — Электросхема сиденья водителя, со сдвигом колонки. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Память водителя сиденья электросхема, со сдвигом пола

Память — Память водителя сиденья электросхема, со сдвигом пола — Память водителя сиденья электросхема, со сдвигом пола. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Силовая антенна

# Электросхема силовой антенны

Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Центральный замок

# Электросхема замка силовой двери

Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Складная крыша/люк

# Складная крыша/цепи штриховки

Складная крыша/люк — Складная крыша/цепи штриховки — Складная крыша/цепи штриховки. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Магнитола

# Электросхемы радиосвязи с усилителем

Магнитола — Электросхемы радиосвязи с усилителем — Электросхемы радиосвязи с усилителем. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхемы радиосвязи, без усилителя

Магнитола — Электросхемы радиосвязи, без усилителя — Электросхемы радиосвязи, без усилителя. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Блокировки переключения передач

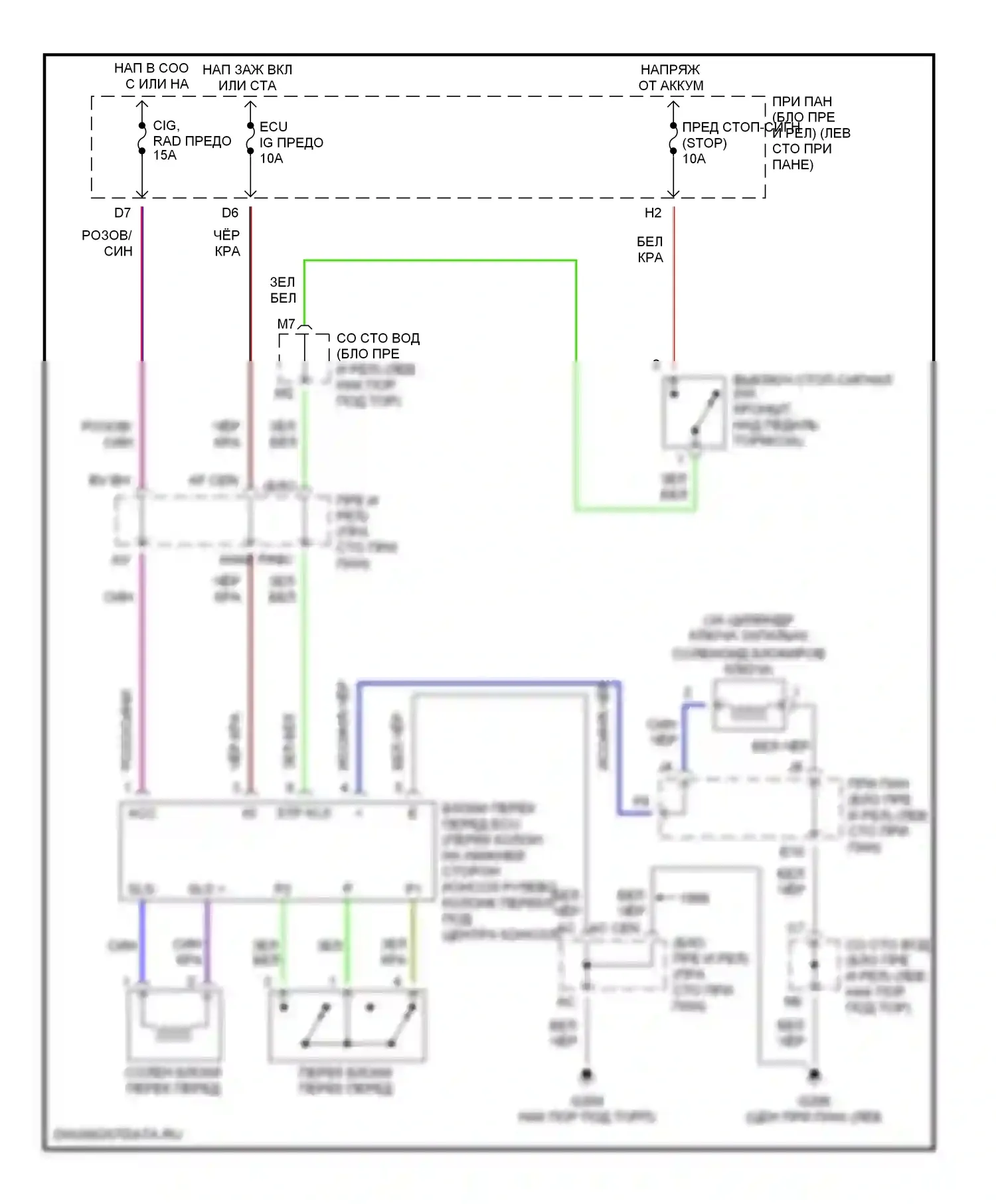

# Электросхема блокировки селектора

Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

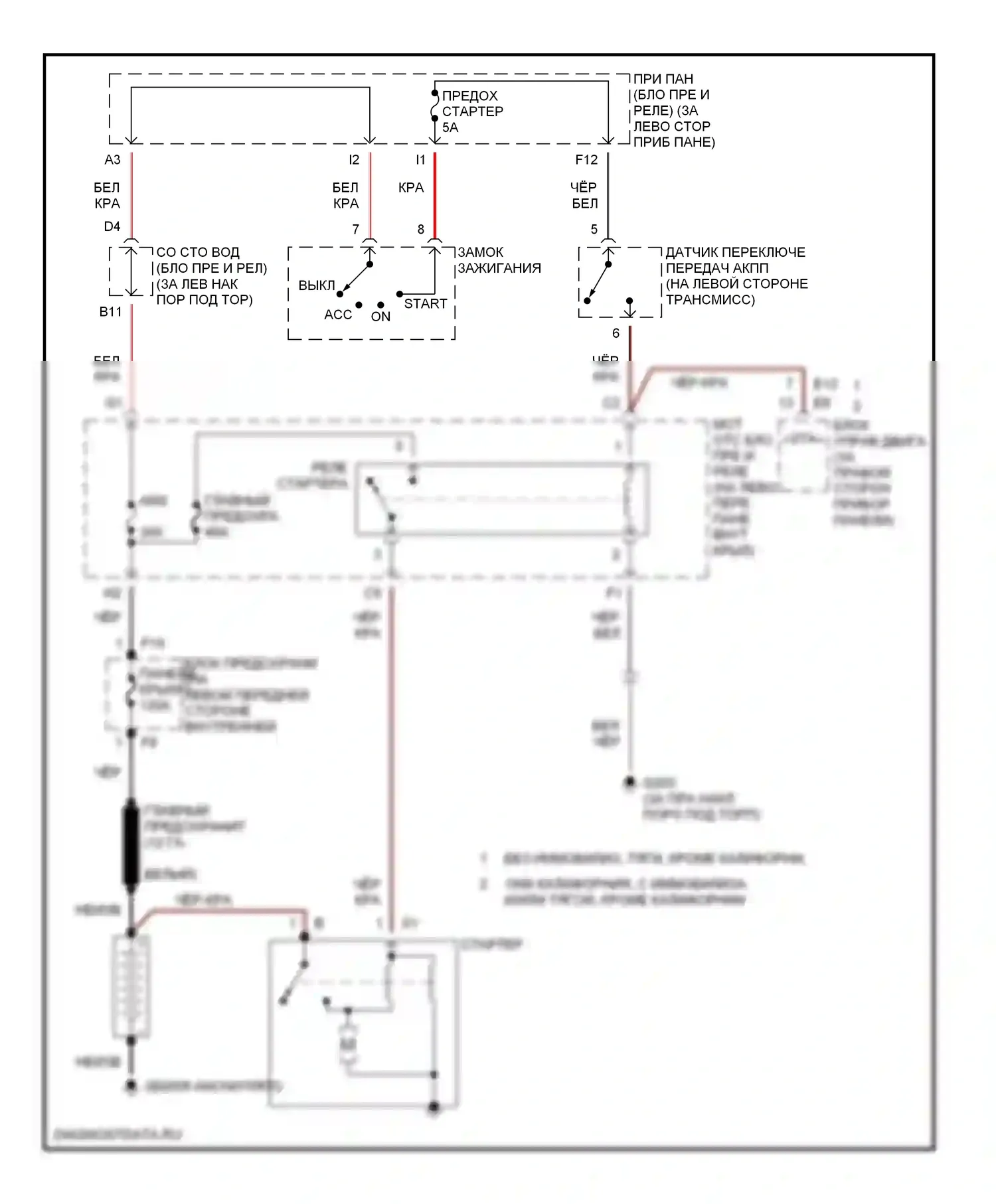

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач, калифорния

Коробка передач — Электросхема автоматической коробки передач, калифорния — Электросхема автоматической коробки передач, калифорния. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

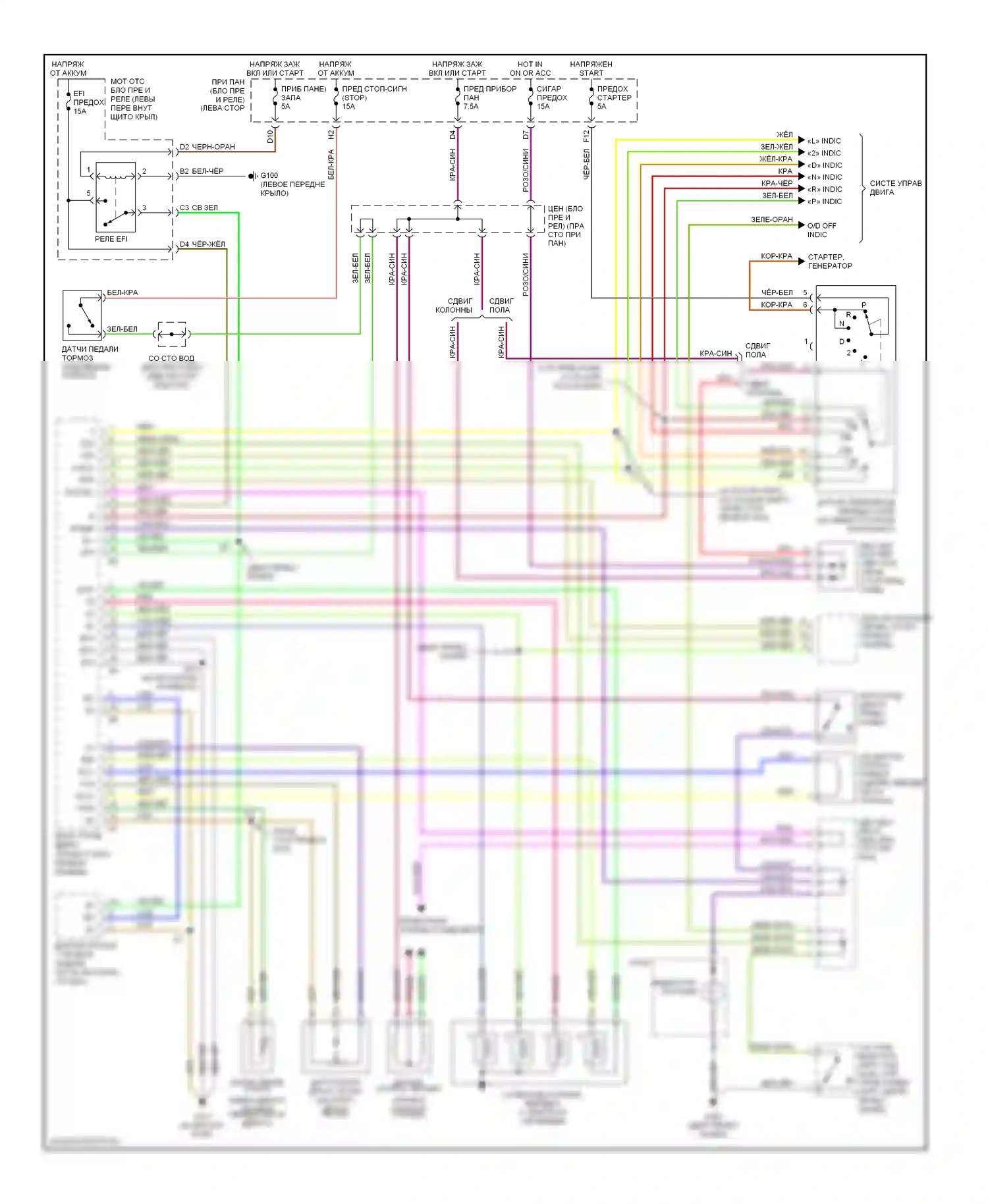

# Электросхема автоматической коробки передач, за исключением калифорнии, с иммобилайзером и/или тяговым контактом

Коробка передач — Электросхема автоматической коробки передач, за исключением калифорнии, с иммобилайзером и/или тяговым контактом — Электросхема автоматической коробки передач, за исключением калифорнии, с иммобилайзером и/или тяговым контактом. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

# Электросхема автоматической коробки передач, за исключением калифорнии, без иммобилайзера и противобуксовочной системы

Коробка передач — Электросхема автоматической коробки передач, за исключением калифорнии, без иммобилайзера и противобуксовочной системы — Электросхема автоматической коробки передач, за исключением калифорнии, без иммобилайзера и противобуксовочной системы. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхемы багажника, двери багажника, лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхемы багажника, двери багажника, лючка топливного бака — Электросхемы багажника, двери багажника, лючка топливного бака. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Предупреждение

# Электросхемы системы оповещения

Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Toyota Avalon XX10 рестайлинг (1997-2000)

Компоненты на схеме
