Электросхемы Subaru WRX STI VA рестайлинг (2016-2021)

31 система 125 электросхем 1156 компонентов
Содержание — 31 система, 125 схем
Can шина
Антиблокировочная система abs
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль 2,0л турбо
Круиз-контроль 2.5л турбо
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Subaru WRX STI VA рестайлинг (2016-2021)
Компоненты на схеме

    Антиблокировочная система abs

    # Антиблокировочная система abs электросхема, без зрения

    # Антиблокировочная система abs электросхема, без зрения (1 из 2)

    Антиблокировочная система abs — Антиблокировочная система abs электросхема, без зрения — Антиблокировочная система abs электросхема, без зрения (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
    Компоненты на схеме

      # Антиблокировочная система abs электросхема, без зрения (2 из 2)

      Антиблокировочная система abs — Антиблокировочная система abs электросхема, без зрения — Антиблокировочная система abs электросхема, без зрения (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
      Компоненты на схеме

        # Антиблокировочная система abs электросхема, со зрением

        # Антиблокировочная система abs электросхема, со зрением (1 из 2)

        Антиблокировочная система abs — Антиблокировочная система abs электросхема, со зрением — Антиблокировочная система abs электросхема, со зрением (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
        Компоненты на схеме

          # Антиблокировочная система abs электросхема, со зрением (2 из 2)

          Антиблокировочная система abs — Антиблокировочная система abs электросхема, со зрением — Антиблокировочная система abs электросхема, со зрением (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
          Компоненты на схеме

            Блокировка селектора

            # Электросхема блокировки селектора

            Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Subaru WRX STI VA рестайлинг (2016-2021)
            Компоненты на схеме

              Блоки управления кузовом

              # Электросхема блоков управления кузовом

              Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Subaru WRX STI VA рестайлинг (2016-2021)
              Компоненты на схеме

                Блок предохранителей и реле

                # Электросхема блока предохранителей реле, без включения кнопки

                # Электросхема блока предохранителей реле, без включения кнопки (1 из 5)

                Блок предохранителей и реле — Электросхема блока предохранителей реле, без включения кнопки — Электросхема блока предохранителей реле, без включения кнопки (1 из 5). Subaru WRX STI VA рестайлинг (2016-2021)
                Компоненты на схеме

                  # Электросхема блока предохранителей реле, без включения кнопки (2 из 5)

                  Блок предохранителей и реле — Электросхема блока предохранителей реле, без включения кнопки — Электросхема блока предохранителей реле, без включения кнопки (2 из 5). Subaru WRX STI VA рестайлинг (2016-2021)
                  Компоненты на схеме

                    # Электросхема блока предохранителей реле, без включения кнопки (3 из 5)

                    Блок предохранителей и реле — Электросхема блока предохранителей реле, без включения кнопки — Электросхема блока предохранителей реле, без включения кнопки (3 из 5). Subaru WRX STI VA рестайлинг (2016-2021)
                    Компоненты на схеме

                      # Электросхема блока предохранителей реле, без включения кнопки (4 из 5)

                      Блок предохранителей и реле — Электросхема блока предохранителей реле, без включения кнопки — Электросхема блока предохранителей реле, без включения кнопки (4 из 5). Subaru WRX STI VA рестайлинг (2016-2021)
                      Компоненты на схеме

                        # Электросхема блока предохранителей реле, без включения кнопки (5 из 5)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле, без включения кнопки — Электросхема блока предохранителей реле, без включения кнопки (5 из 5). Subaru WRX STI VA рестайлинг (2016-2021)
                        Компоненты на схеме

                          # Электросхема блока предохранителей реле, с кнопочным включением

                          # Электросхема блока предохранителей реле, с кнопочным включением (1 из 6)

                          Блок предохранителей и реле — Электросхема блока предохранителей реле, с кнопочным включением — Электросхема блока предохранителей реле, с кнопочным включением (1 из 6). Subaru WRX STI VA рестайлинг (2016-2021)
                          Компоненты на схеме

                            # Электросхема блока предохранителей реле, с кнопочным включением (2 из 6)

                            Блок предохранителей и реле — Электросхема блока предохранителей реле, с кнопочным включением — Электросхема блока предохранителей реле, с кнопочным включением (2 из 6). Subaru WRX STI VA рестайлинг (2016-2021)
                            Компоненты на схеме

                              # Электросхема блока предохранителей реле, с кнопочным включением (3 из 6)

                              Блок предохранителей и реле — Электросхема блока предохранителей реле, с кнопочным включением — Электросхема блока предохранителей реле, с кнопочным включением (3 из 6). Subaru WRX STI VA рестайлинг (2016-2021)
                              Компоненты на схеме

                                # Электросхема блока предохранителей реле, с кнопочным включением (4 из 6)

                                Блок предохранителей и реле — Электросхема блока предохранителей реле, с кнопочным включением — Электросхема блока предохранителей реле, с кнопочным включением (4 из 6). Subaru WRX STI VA рестайлинг (2016-2021)
                                Компоненты на схеме

                                  # Электросхема блока предохранителей реле, с кнопочным включением (5 из 6)

                                  Блок предохранителей и реле — Электросхема блока предохранителей реле, с кнопочным включением — Электросхема блока предохранителей реле, с кнопочным включением (5 из 6). Subaru WRX STI VA рестайлинг (2016-2021)
                                  Компоненты на схеме

                                    # Электросхема блока предохранителей реле, с кнопочным включением (6 из 6)

                                    Блок предохранителей и реле — Электросхема блока предохранителей реле, с кнопочным включением — Электросхема блока предохранителей реле, с кнопочным включением (6 из 6). Subaru WRX STI VA рестайлинг (2016-2021)
                                    Компоненты на схеме

                                      Вентилятор охлаждения

                                      # Электросхема вентилятора охлаждения

                                      Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Subaru WRX STI VA рестайлинг (2016-2021)
                                      Компоненты на схеме

                                        Двигатель

                                        # Электросхема двигателя 2.0л турбо

                                        # Электросхема двигателя 2.0л турбо (1 из 8)

                                        Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (1 из 8). Subaru WRX STI VA рестайлинг (2016-2021)
                                        Компоненты на схеме

                                          # Электросхема двигателя 2.0л турбо (2 из 8)

                                          Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (2 из 8). Subaru WRX STI VA рестайлинг (2016-2021)
                                          Компоненты на схеме

                                            # Электросхема двигателя 2.0л турбо (3 из 8)

                                            Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (3 из 8). Subaru WRX STI VA рестайлинг (2016-2021)
                                            Компоненты на схеме

                                              # Электросхема двигателя 2.0л турбо (4 из 8)

                                              Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (4 из 8). Subaru WRX STI VA рестайлинг (2016-2021)
                                              Компоненты на схеме

                                                # Электросхема двигателя 2.0л турбо (5 из 8)

                                                Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (5 из 8). Subaru WRX STI VA рестайлинг (2016-2021)
                                                Компоненты на схеме

                                                  # Электросхема двигателя 2.0л турбо (6 из 8)

                                                  Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (6 из 8). Subaru WRX STI VA рестайлинг (2016-2021)
                                                  Компоненты на схеме

                                                    # Электросхема двигателя 2.0л турбо (7 из 8)

                                                    Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (7 из 8). Subaru WRX STI VA рестайлинг (2016-2021)
                                                    Компоненты на схеме

                                                      # Электросхема двигателя 2.0л турбо (8 из 8)

                                                      Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (8 из 8). Subaru WRX STI VA рестайлинг (2016-2021)
                                                      Компоненты на схеме

                                                        # Электросхема двигателя 2.5л турбо

                                                        # Электросхема двигателя 2.5л турбо (1 из 7)

                                                        Двигатель — Электросхема двигателя 2.5л турбо — Электросхема двигателя 2.5л турбо (1 из 7). Subaru WRX STI VA рестайлинг (2016-2021)
                                                        Компоненты на схеме

                                                          # Электросхема двигателя 2.5л турбо (2 из 7)

                                                          Двигатель — Электросхема двигателя 2.5л турбо — Электросхема двигателя 2.5л турбо (2 из 7). Subaru WRX STI VA рестайлинг (2016-2021)
                                                          Компоненты на схеме

                                                            # Электросхема двигателя 2.5л турбо (3 из 7)

                                                            Двигатель — Электросхема двигателя 2.5л турбо — Электросхема двигателя 2.5л турбо (3 из 7). Subaru WRX STI VA рестайлинг (2016-2021)
                                                            Компоненты на схеме

                                                              # Электросхема двигателя 2.5л турбо (4 из 7)

                                                              Двигатель — Электросхема двигателя 2.5л турбо — Электросхема двигателя 2.5л турбо (4 из 7). Subaru WRX STI VA рестайлинг (2016-2021)
                                                              Компоненты на схеме

                                                                # Электросхема двигателя 2.5л турбо (5 из 7)

                                                                Двигатель — Электросхема двигателя 2.5л турбо — Электросхема двигателя 2.5л турбо (5 из 7). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                Компоненты на схеме

                                                                  # Электросхема двигателя 2.5л турбо (6 из 7)

                                                                  Двигатель — Электросхема двигателя 2.5л турбо — Электросхема двигателя 2.5л турбо (6 из 7). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                  Компоненты на схеме

                                                                    # Электросхема двигателя 2.5л турбо (7 из 7)

                                                                    Двигатель — Электросхема двигателя 2.5л турбо — Электросхема двигателя 2.5л турбо (7 из 7). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                    Компоненты на схеме

                                                                      Дворники и омыватели

                                                                      # Дворники и омыватели электросхема

                                                                      Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                      Компоненты на схеме

                                                                        Клаксон

                                                                        # Электросхема клаксона

                                                                        Клаксон — Электросхема клаксона — Электросхема клаксона. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                        Компоненты на схеме

                                                                          Кондиционирование воздуха

                                                                          # Электросхема климат контроля

                                                                          # Электросхема климат контроля (1 из 2)

                                                                          Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                          Компоненты на схеме

                                                                            # Электросхема климат контроля (2 из 2)

                                                                            Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                            Компоненты на схеме

                                                                              Коробка передач

                                                                              # Электросхема cvt

                                                                              # Электросхема cvt (1 из 2)

                                                                              Коробка передач — Электросхема cvt — Электросхема cvt (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                              Компоненты на схеме

                                                                                # Электросхема cvt (2 из 2)

                                                                                Коробка передач — Электросхема cvt — Электросхема cvt (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                Компоненты на схеме

                                                                                  # Электросхема блокировки дифференциала

                                                                                  Коробка передач — Электросхема блокировки дифференциала — Электросхема блокировки дифференциала. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                  Компоненты на схеме

                                                                                    Круиз-контроль 2,0л турбо

                                                                                    # 2,0л турбо, электросхема круиз-контроля

                                                                                    # 2,0л турбо, электросхема круиз-контроля (1 из 2)

                                                                                    Круиз-контроль 2,0л турбо — 2,0л турбо, электросхема круиз-контроля — 2,0л турбо, электросхема круиз-контроля (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                    Компоненты на схеме

                                                                                      # 2,0л турбо, электросхема круиз-контроля (2 из 2)

                                                                                      Круиз-контроль 2,0л турбо — 2,0л турбо, электросхема круиз-контроля — 2,0л турбо, электросхема круиз-контроля (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                      Компоненты на схеме

                                                                                        Круиз-контроль 2.5л турбо

                                                                                        # 2.5l турбо, электросхема круиз-контроля

                                                                                        # 2.5l турбо, электросхема круиз-контроля (1 из 2)

                                                                                        Круиз-контроль 2.5л турбо — 2.5l турбо, электросхема круиз-контроля — 2.5l турбо, электросхема круиз-контроля (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                        Компоненты на схеме

                                                                                          # 2.5l турбо, электросхема круиз-контроля (2 из 2)

                                                                                          Круиз-контроль 2.5л турбо — 2.5l турбо, электросхема круиз-контроля — 2.5l турбо, электросхема круиз-контроля (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                          Компоненты на схеме

                                                                                            Магнитола

                                                                                            # Магнитола, 7-дюймовый дисплей с усилителем звука, без телематики

                                                                                            # Магнитола, 7-дюймовый дисплей с усилителем звука, без телематики (1 из 3)

                                                                                            Магнитола — Магнитола, 7-дюймовый дисплей с усилителем звука, без телематики — Магнитола, 7-дюймовый дисплей с усилителем звука, без телематики (1 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема магнитолы, 6,2-дюймовый дисплей

                                                                                              # Электросхема магнитолы, 6,2-дюймовый дисплей (1 из 3)

                                                                                              Магнитола — Электросхема магнитолы, 6,2-дюймовый дисплей — Электросхема магнитолы, 6,2-дюймовый дисплей (1 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема магнитолы, 6,2-дюймовый дисплей (2 из 3)

                                                                                                Магнитола — Электросхема магнитолы, 6,2-дюймовый дисплей — Электросхема магнитолы, 6,2-дюймовый дисплей (2 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема магнитолы, 6,2-дюймовый дисплей (3 из 3)

                                                                                                  Магнитола — Электросхема магнитолы, 6,2-дюймовый дисплей — Электросхема магнитолы, 6,2-дюймовый дисплей (3 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука, без телематики

                                                                                                    # Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука, без телематики (2 из 3)

                                                                                                    Магнитола — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука, без телематики — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука, без телематики (2 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука, без телематики (3 из 3)

                                                                                                      Магнитола — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука, без телематики — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука, без телематики (3 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой

                                                                                                        # Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой (1 из 4)

                                                                                                        Магнитола — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой (1 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой (2 из 4)

                                                                                                          Магнитола — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой (2 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой (3 из 4)

                                                                                                            Магнитола — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой (3 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой (4 из 4)

                                                                                                              Магнитола — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой — Электросхема магнитолы, 7-дюймовый дисплей с усилителем звука и телематикой (4 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы

                                                                                                                # Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы (1 из 3)

                                                                                                                Магнитола — Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы — Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы (1 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы (2 из 3)

                                                                                                                  Магнитола — Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы — Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы (2 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы (3 из 3)

                                                                                                                    Магнитола — Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы — Электросхема радиосистемы, 7-дюймовый дисплей без магнитолы (3 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                    Компоненты на схеме

                                                                                                                      Освещение салона

                                                                                                                      # Электросхема освещения салона

                                                                                                                      # Электросхема освещения салона (1 из 2)

                                                                                                                      Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема освещения салона (2 из 2)

                                                                                                                        Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема подсветки приборной панели

                                                                                                                          # Электросхема подсветки приборной панели (1 из 2)

                                                                                                                          Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема подсветки приборной панели (2 из 2)

                                                                                                                            Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                            Компоненты на схеме

                                                                                                                              Подогрев стекол

                                                                                                                              # Электросхема антиобледенителя дворника

                                                                                                                              Подогрев стекол — Электросхема антиобледенителя дворника — Электросхема антиобледенителя дворника. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема зеркального нагревателя и заднего подогрева

                                                                                                                                Подогрев стекол — Электросхема зеркального нагревателя и заднего подогрева — Электросхема зеркального нагревателя и заднего подогрева. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                Компоненты на схеме

                                                                                                                                  Подушки безопасности

                                                                                                                                  # Электросхема подушек безопасности

                                                                                                                                  # Электросхема подушек безопасности (1 из 3)

                                                                                                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема подушек безопасности (2 из 3)

                                                                                                                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема подушек безопасности (3 из 3)

                                                                                                                                      Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        Предупреждение

                                                                                                                                        # Электросхема контроля давления в шинах

                                                                                                                                        Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема утора

                                                                                                                                          Предупреждение — Электросхема утора — Электросхема утора. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            Приборная панель

                                                                                                                                            # Электросхема приборной панели

                                                                                                                                            # Электросхема приборной панели (1 из 3)

                                                                                                                                            Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              # Электросхема приборной панели (2 из 3)

                                                                                                                                              Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема приборной панели (3 из 3)

                                                                                                                                                Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  Сигнализация

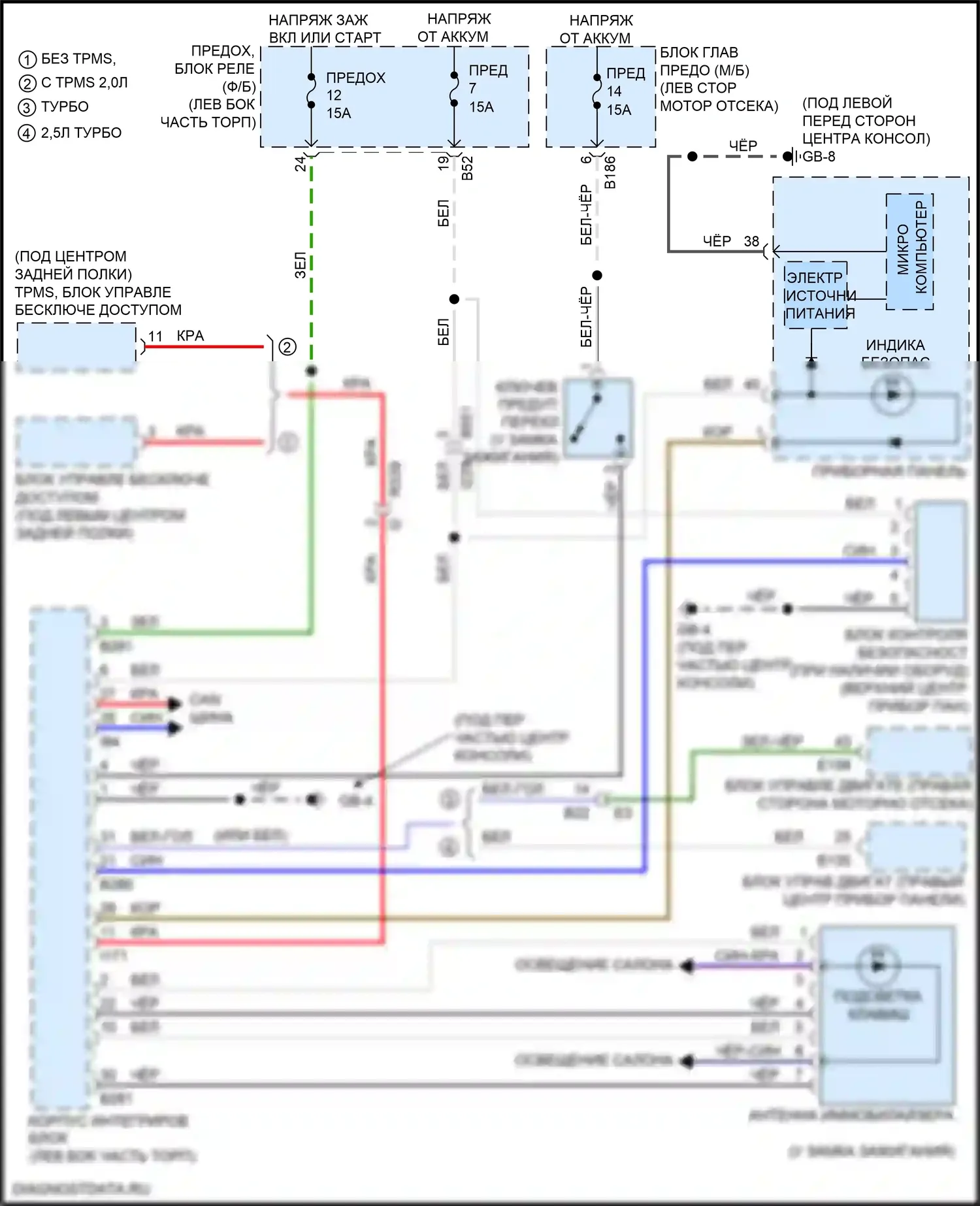

                                                                                                                                                  # Электросхема иммобилайзера

                                                                                                                                                  Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    # Электросхема принудительного входа, без системы бесключевого доступа

                                                                                                                                                    # Электросхема принудительного входа, без системы бесключевого доступа (1 из 2)

                                                                                                                                                    Сигнализация — Электросхема принудительного входа, без системы бесключевого доступа — Электросхема принудительного входа, без системы бесключевого доступа (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема принудительного входа, с системой бесключевого доступа

                                                                                                                                                      # Электросхема принудительного входа, с системой бесключевого доступа (1 из 4)

                                                                                                                                                      Сигнализация — Электросхема принудительного входа, с системой бесключевого доступа — Электросхема принудительного входа, с системой бесключевого доступа (1 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема принудительного входа, с системой бесключевого доступа (2 из 4)

                                                                                                                                                        Сигнализация — Электросхема принудительного входа, с системой бесключевого доступа — Электросхема принудительного входа, с системой бесключевого доступа (2 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема принудительного входа, с системой бесключевого доступа (3 из 4)

                                                                                                                                                          Сигнализация — Электросхема принудительного входа, с системой бесключевого доступа — Электросхема принудительного входа, с системой бесключевого доступа (3 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема принудительного входа, с системой бесключевого доступа (4 из 4)

                                                                                                                                                            Сигнализация — Электросхема принудительного входа, с системой бесключевого доступа — Электросхема принудительного входа, с системой бесключевого доступа (4 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема с принудительным входом, без системы бесключевого доступа

                                                                                                                                                              # Электросхема с принудительным входом, без системы бесключевого доступа (2 из 2)

                                                                                                                                                              Сигнализация — Электросхема с принудительным входом, без системы бесключевого доступа — Электросхема с принудительным входом, без системы бесключевого доступа (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                Сиденья

                                                                                                                                                                # Электросхема подогрева сидений, без зрения

                                                                                                                                                                Сиденья — Электросхема подогрева сидений, без зрения — Электросхема подогрева сидений, без зрения. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                Компоненты на схеме

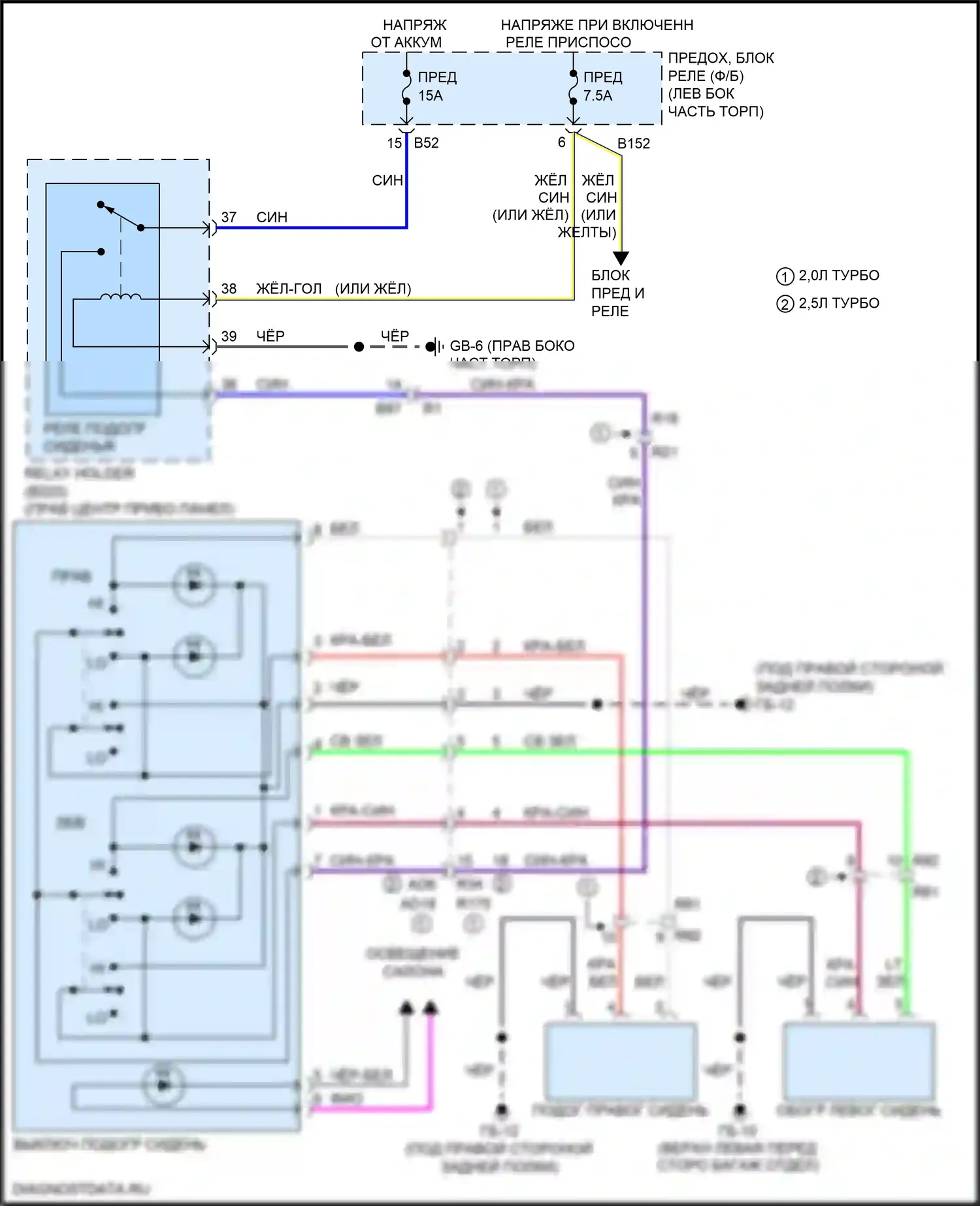

                                                                                                                                                                  # Электросхема подогрева сидений, со зрением

                                                                                                                                                                  Сиденья — Электросхема подогрева сидений, со зрением — Электросхема подогрева сидений, со зрением. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема силового сиденья

                                                                                                                                                                    Сиденья — Электросхема силового сиденья — Электросхема силового сиденья. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      Системы помощи водителю

                                                                                                                                                                      # Электросхема зрения

                                                                                                                                                                      # Электросхема зрения (1 из 2)

                                                                                                                                                                      Системы помощи водителю — Электросхема зрения — Электросхема зрения (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема зрения (2 из 2)

                                                                                                                                                                        Системы помощи водителю — Электросхема зрения — Электросхема зрения (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          # Электросхема камеры заднего вида

                                                                                                                                                                          Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема камеры переднего вида

                                                                                                                                                                            Системы помощи водителю — Электросхема камеры переднего вида — Электросхема камеры переднего вида. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              # Электросхема навигации, без телематики

                                                                                                                                                                              # Электросхема навигации, без телематики (1 из 3)

                                                                                                                                                                              Системы помощи водителю — Электросхема навигации, без телематики — Электросхема навигации, без телематики (1 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                # Электросхема навигации, без телематики (2 из 3)

                                                                                                                                                                                Системы помощи водителю — Электросхема навигации, без телематики — Электросхема навигации, без телематики (2 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Электросхема навигации, без телематики (3 из 3)

                                                                                                                                                                                  Системы помощи водителю — Электросхема навигации, без телематики — Электросхема навигации, без телематики (3 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    # Электросхема навигации, с телематикой

                                                                                                                                                                                    # Электросхема навигации, с телематикой (1 из 4)

                                                                                                                                                                                    Системы помощи водителю — Электросхема навигации, с телематикой — Электросхема навигации, с телематикой (1 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      # Электросхема навигации, с телематикой (2 из 4)

                                                                                                                                                                                      Системы помощи водителю — Электросхема навигации, с телематикой — Электросхема навигации, с телематикой (2 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        # Электросхема навигации, с телематикой (3 из 4)

                                                                                                                                                                                        Системы помощи водителю — Электросхема навигации, с телематикой — Электросхема навигации, с телематикой (3 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          # Электросхема навигации, с телематикой (4 из 4)

                                                                                                                                                                                          Системы помощи водителю — Электросхема навигации, с телематикой — Электросхема навигации, с телематикой (4 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            # Электросхема системы автоматического торможения заднего хода

                                                                                                                                                                                            Системы помощи водителю — Электросхема системы автоматического торможения заднего хода — Электросхема системы автоматического торможения заднего хода. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              # Электросхема системы обнаружения заднего транспортного средства

                                                                                                                                                                                              Системы помощи водителю — Электросхема системы обнаружения заднего транспортного средства — Электросхема системы обнаружения заднего транспортного средства. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                Складная крыша/люк

                                                                                                                                                                                                # Электросхема складной крыши/люка

                                                                                                                                                                                                Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  Стартер/генератор

                                                                                                                                                                                                  # Электросхема генератора

                                                                                                                                                                                                  Стартер/генератор — Электросхема генератора — Электросхема генератора. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    # Электросхема стартера, без кнопочного пуска

                                                                                                                                                                                                    Стартер/генератор — Электросхема стартера, без кнопочного пуска — Электросхема стартера, без кнопочного пуска. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                      # Электросхема стартера с кнопочным пуском

                                                                                                                                                                                                      Стартер/генератор — Электросхема стартера с кнопочным пуском — Электросхема стартера с кнопочным пуском. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                        # Электросхема удаленного стартера

                                                                                                                                                                                                        # Электросхема удаленного стартера (1 из 2)

                                                                                                                                                                                                        Стартер/генератор — Электросхема удаленного стартера — Электросхема удаленного стартера (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                          # Электросхема удаленного стартера (2 из 2)

                                                                                                                                                                                                          Стартер/генератор — Электросхема удаленного стартера — Электросхема удаленного стартера (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                            Стеклоподъемники

                                                                                                                                                                                                            # Электросхема стеклоподъемников

                                                                                                                                                                                                            # Электросхема стеклоподъемников (1 из 2)

                                                                                                                                                                                                            Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                              # Электросхема стеклоподъемников (2 из 2)

                                                                                                                                                                                                              Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                Точки подключения масс

                                                                                                                                                                                                                # Электросхема точек подключения масс

                                                                                                                                                                                                                # Электросхема точек подключения масс (1 из 4)

                                                                                                                                                                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                  # Электросхема точек подключения масс (2 из 4)

                                                                                                                                                                                                                  Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                    # Электросхема точек подключения масс (3 из 4)

                                                                                                                                                                                                                    Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                      # Электросхема точек подключения масс (4 из 4)

                                                                                                                                                                                                                      Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                        Управление зеркалами заднего вида

                                                                                                                                                                                                                        # Электросхема автоматического дневного/ночного зеркала

                                                                                                                                                                                                                        Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                          # Электросхема силового зеркала

                                                                                                                                                                                                                          Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                            Фары

                                                                                                                                                                                                                            # Электросхема корректора фар

                                                                                                                                                                                                                            Фары — Электросхема корректора фар — Электросхема корректора фар. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                              # Электросхема фар, без светодиодных фар

                                                                                                                                                                                                                              # Электросхема фар, без светодиодных фар (1 из 2)

                                                                                                                                                                                                                              Фары — Электросхема фар, без светодиодных фар — Электросхема фар, без светодиодных фар (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                # Электросхема фар, без светодиодных фар (2 из 2)

                                                                                                                                                                                                                                Фары — Электросхема фар, без светодиодных фар — Электросхема фар, без светодиодных фар (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                  # Электросхема фар, со светодиодными фарами

                                                                                                                                                                                                                                  # Электросхема фар, со светодиодными фарами (1 из 2)

                                                                                                                                                                                                                                  Фары — Электросхема фар, со светодиодными фарами — Электросхема фар, со светодиодными фарами (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                    # Электросхема фар, со светодиодными фарами (2 из 2)

                                                                                                                                                                                                                                    Фары — Электросхема фар, со светодиодными фарами — Электросхема фар, со светодиодными фарами (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                      Фары и фонари

                                                                                                                                                                                                                                      # Электросхема фар и фонарей

                                                                                                                                                                                                                                      # Электросхема фар и фонарей (1 из 3)

                                                                                                                                                                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                        # Электросхема фар и фонарей (2 из 3)

                                                                                                                                                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                          # Электросхема фар и фонарей (3 из 3)

                                                                                                                                                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 3). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                            # Электросхема фонарей заднего хода

                                                                                                                                                                                                                                            Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                              Центральный замок

                                                                                                                                                                                                                                              # Электросхема центрального замка, без системы бесключевого доступа

                                                                                                                                                                                                                                              # Электросхема центрального замка, без системы бесключевого доступа (1 из 2)

                                                                                                                                                                                                                                              Центральный замок — Электросхема центрального замка, без системы бесключевого доступа — Электросхема центрального замка, без системы бесключевого доступа (1 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                # Электросхема центрального замка, без системы бесключевого доступа (2 из 2)

                                                                                                                                                                                                                                                Центральный замок — Электросхема центрального замка, без системы бесключевого доступа — Электросхема центрального замка, без системы бесключевого доступа (2 из 2). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                  # Электросхема центрального замка с системой бесключевого доступа

                                                                                                                                                                                                                                                  # Электросхема центрального замка с системой бесключевого доступа (4 из 4)

                                                                                                                                                                                                                                                  Центральный замок — Электросхема центрального замка с системой бесключевого доступа — Электросхема центрального замка с системой бесключевого доступа (4 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                    # Электросхема центрального замка, с системой бесключевого доступа

                                                                                                                                                                                                                                                    # Электросхема центрального замка, с системой бесключевого доступа (1 из 4)

                                                                                                                                                                                                                                                    Центральный замок — Электросхема центрального замка, с системой бесключевого доступа — Электросхема центрального замка, с системой бесключевого доступа (1 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                      # Электросхема центрального замка, с системой бесключевого доступа (2 из 4)

                                                                                                                                                                                                                                                      Центральный замок — Электросхема центрального замка, с системой бесключевого доступа — Электросхема центрального замка, с системой бесключевого доступа (2 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                        # Электросхема центрального замка, с системой бесключевого доступа (3 из 4)

                                                                                                                                                                                                                                                        Центральный замок — Электросхема центрального замка, с системой бесключевого доступа — Электросхема центрального замка, с системой бесключевого доступа (3 из 4). Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                          Электроусилитель руля

                                                                                                                                                                                                                                                          # Электросхема электроусилителя руля

                                                                                                                                                                                                                                                          Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Subaru WRX STI VA рестайлинг (2016-2021)
                                                                                                                                                                                                                                                          Компоненты на схеме
