Электросхемы Subaru Outback BT (2019-2024)

33 системы 154 электросхемы 1744 компонента

Фары

# Электросхема фар

# Электросхема фар (1 из 3)

Фары — Электросхема фар — Электросхема фар (1 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема фар (2 из 3)

Фары — Электросхема фар — Электросхема фар (2 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема фар (3 из 3)

Фары — Электросхема фар — Электросхема фар (3 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема корректора фар

Фары — Электросхема корректора фар — Электросхема корректора фар. Subaru Outback BT (2019-2024)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема доводчика двери питания

# Электросхема доводчика двери питания (1 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема доводчика двери питания — Электросхема доводчика двери питания (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема доводчика двери питания (2 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема доводчика двери питания — Электросхема доводчика двери питания (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема разблокировки багажника/задней двери

Багажник, задняя дверь, лючок топливного бака — Электросхема разблокировки багажника/задней двери — Электросхема разблокировки багажника/задней двери. Subaru Outback BT (2019-2024)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (8 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (8 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (9 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (9 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (10 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (10 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (11 из 11)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (11 из 11). Subaru Outback BT (2019-2024)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 4)

Can шина — Can шина электросхема — Can шина электросхема (1 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Can шина электросхема (2 из 4)

Can шина — Can шина электросхема — Can шина электросхема (2 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Can шина электросхема (3 из 4)

Can шина — Can шина электросхема — Can шина электросхема (3 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Can шина электросхема (4 из 4)

Can шина — Can шина электросхема — Can шина электросхема (4 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Subaru Outback BT (2019-2024)

Компоненты на схеме

Сиденья

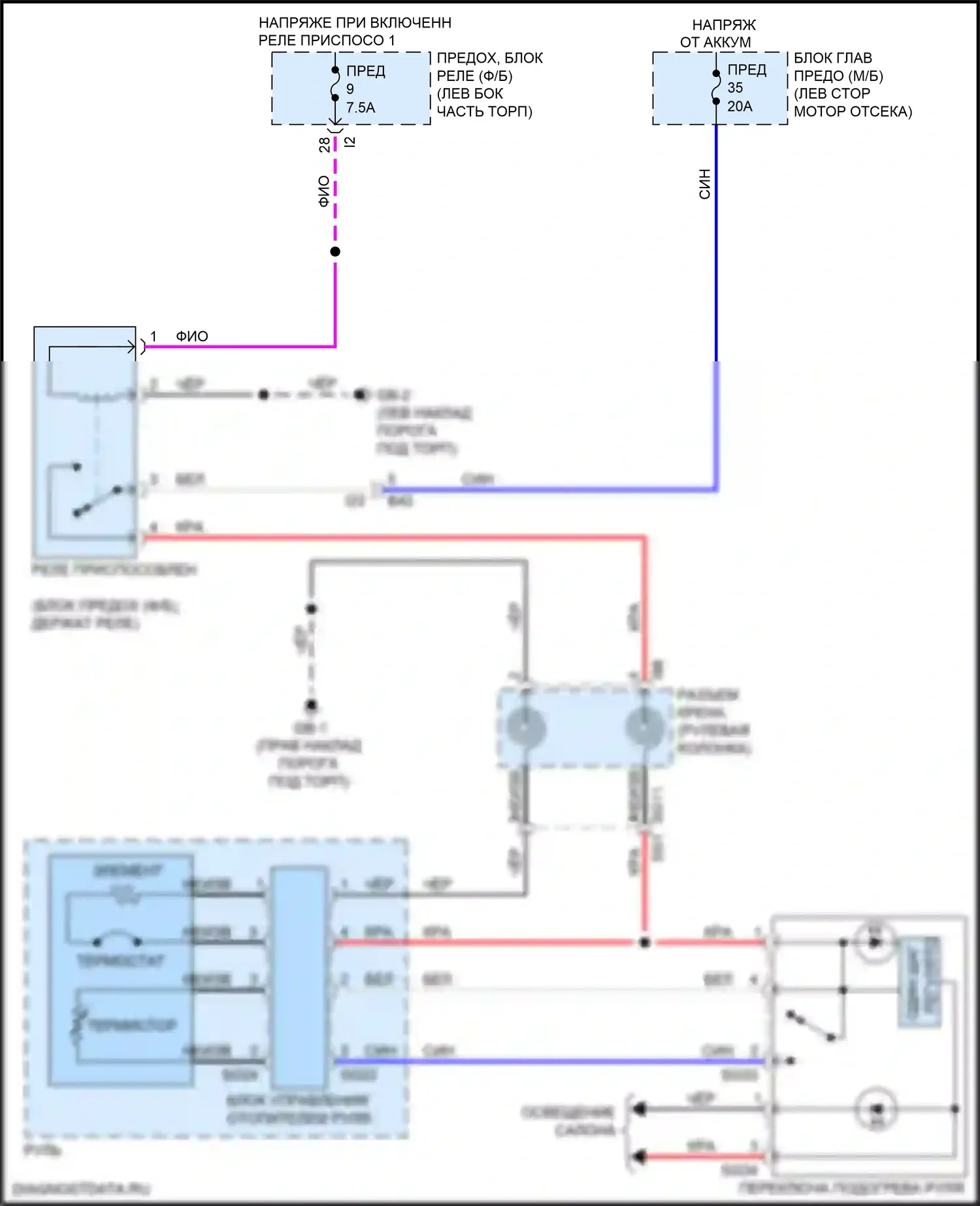

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема передних обогреваемых сидений, с вентиляцией сидений

# Электросхема передних обогреваемых сидений, с вентиляцией сидений (1 из 2)

Сиденья — Электросхема передних обогреваемых сидений, с вентиляцией сидений — Электросхема передних обогреваемых сидений, с вентиляцией сидений (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

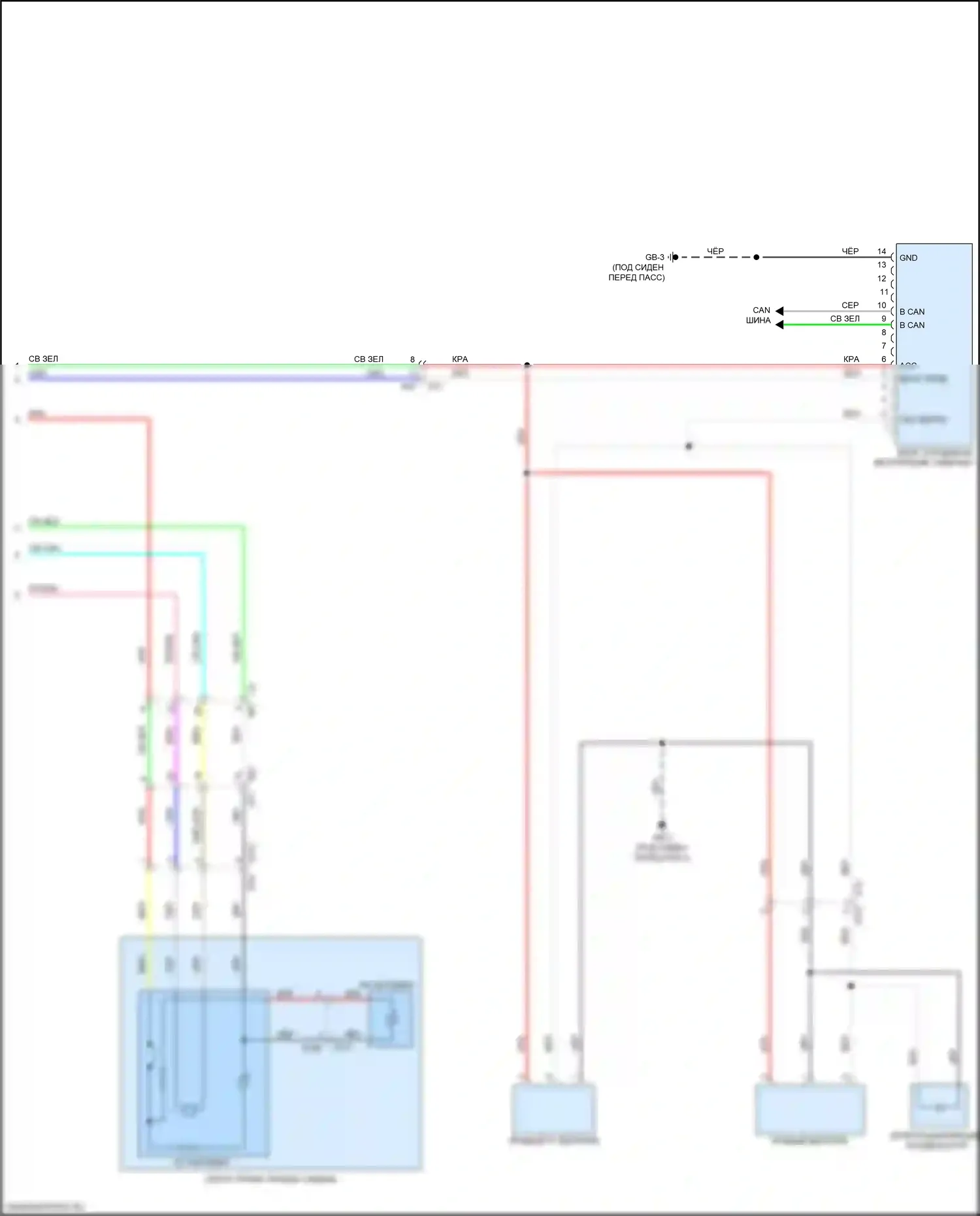

# Электросхема передних обогреваемых сидений, с вентиляцией сидений (2 из 2)

Сиденья — Электросхема передних обогреваемых сидений, с вентиляцией сидений — Электросхема передних обогреваемых сидений, с вентиляцией сидений (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема задних обогреваемых сидений

Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Subaru Outback BT (2019-2024)

Компоненты на схеме

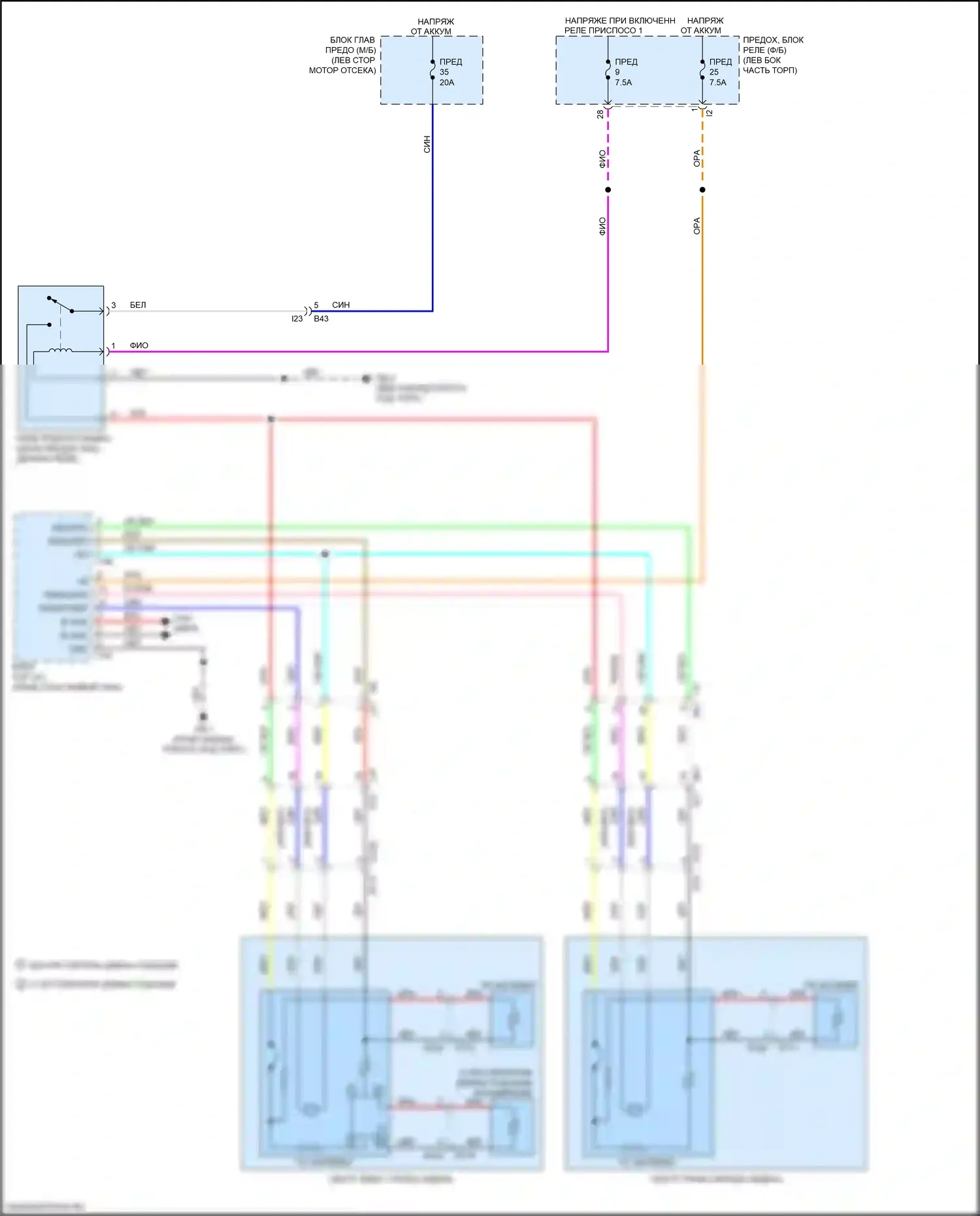

# Электросхема передних обогреваемых сидений, без вентиляции сидений

Сиденья — Электросхема передних обогреваемых сидений, без вентиляции сидений — Электросхема передних обогреваемых сидений, без вентиляции сидений. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема сиденья питания для пассажиров

Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Subaru Outback BT (2019-2024)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

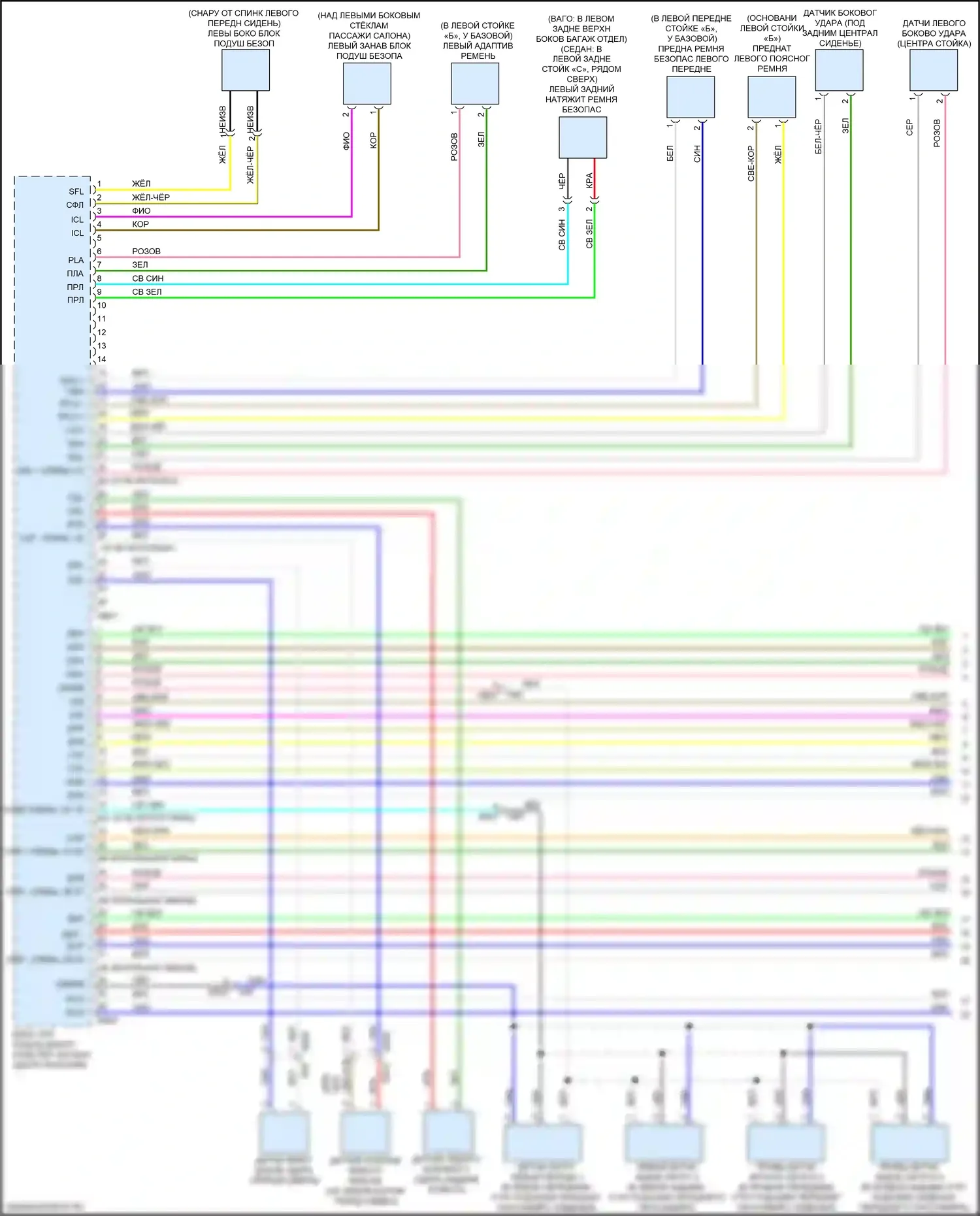

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

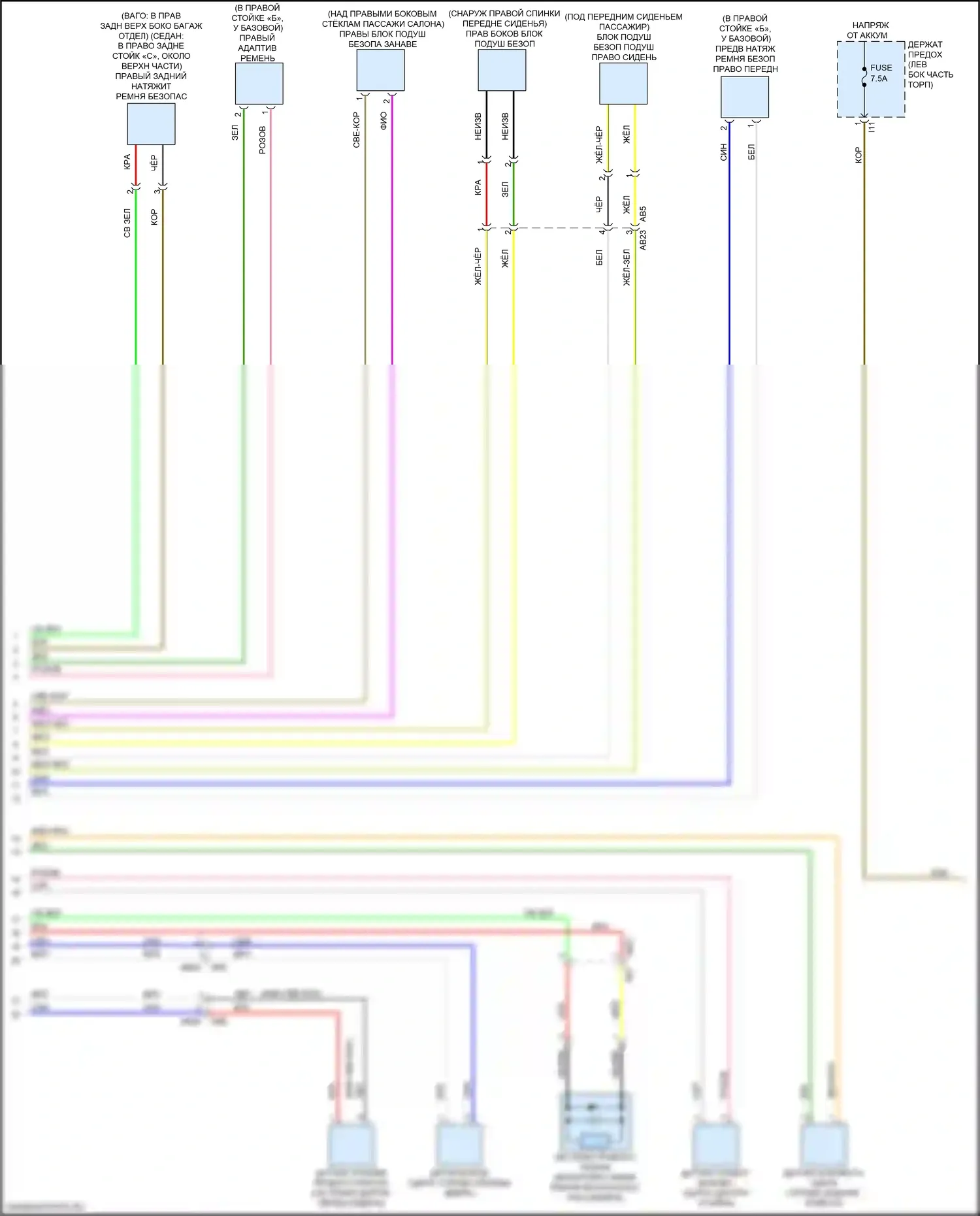

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

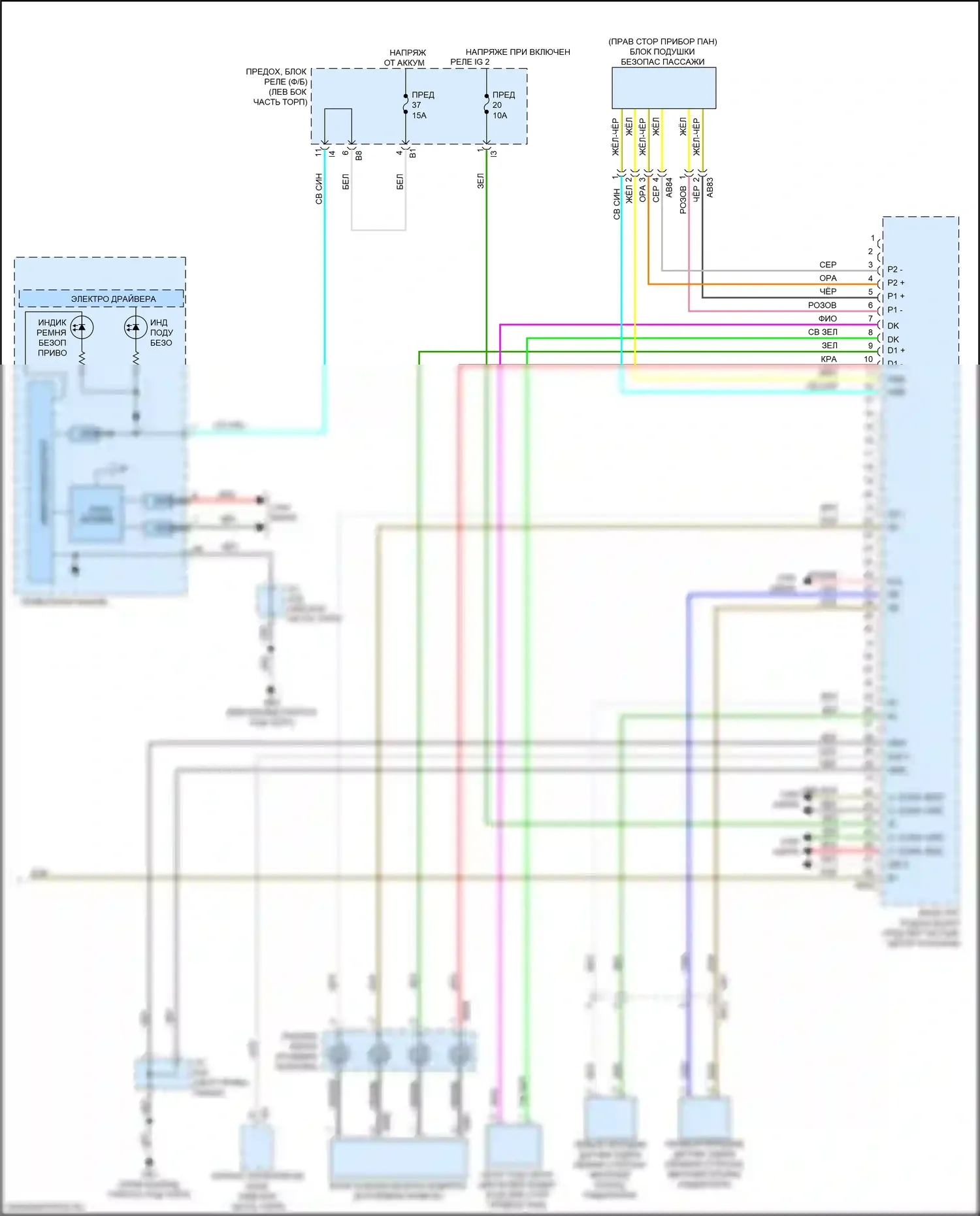

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема фар и фонарей (4 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

# Электросхема вентилятора охлаждения (1 из 2)

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема вентилятора охлаждения (2 из 2)

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема точек подключения масс (5 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

Дворники и омыватели

# Электросхема задних дворников и омывателей

# Электросхема задних дворников и омывателей (1 из 2)

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема задних дворников и омывателей (2 из 2)

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема передних дворников и омывателей

# Электросхема передних дворников и омывателей (1 из 2)

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема передних дворников и омывателей (2 из 2)

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема приборной панели (2 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема приборной панели (3 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, с функцией авто переднего сиденья

# Электросхема стеклоподъемников, с функцией авто переднего сиденья (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, с функцией авто переднего сиденья — Электросхема стеклоподъемников, с функцией авто переднего сиденья (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема стеклоподъемников, с функцией авто переднего сиденья (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, с функцией авто переднего сиденья — Электросхема стеклоподъемников, с функцией авто переднего сиденья (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема стеклоподъемников, со всеми функциями авто сидений

# Электросхема стеклоподъемников, со всеми функциями авто сидений (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, со всеми функциями авто сидений — Электросхема стеклоподъемников, со всеми функциями авто сидений (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема стеклоподъемников, со всеми функциями авто сидений (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, со всеми функциями авто сидений — Электросхема стеклоподъемников, со всеми функциями авто сидений (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Subaru Outback BT (2019-2024)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема растормаживания стояночного тормоза

Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Subaru Outback BT (2019-2024)

Компоненты на схеме

Подогрев стекол

# Электросхема зеркального нагревателя и заднего подогрева

Подогрев стекол — Электросхема зеркального нагревателя и заднего подогрева — Электросхема зеркального нагревателя и заднего подогрева. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема антиобледенителя дворника

Подогрев стекол — Электросхема антиобледенителя дворника — Электросхема антиобледенителя дворника. Subaru Outback BT (2019-2024)

Компоненты на схеме

Системы помощи водителю

# Электросхема мониторинга водителя

Системы помощи водителю — Электросхема мониторинга водителя — Электросхема мониторинга водителя. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема системы обнаружения заднего транспортного средства

Системы помощи водителю — Электросхема системы обнаружения заднего транспортного средства — Электросхема системы обнаружения заднего транспортного средства. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема камеры заднего вида

Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем звука

# Электросхема навигации, с усилителем звука (1 из 4)

Системы помощи водителю — Электросхема навигации, с усилителем звука — Электросхема навигации, с усилителем звука (1 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем звука (2 из 4)

Системы помощи водителю — Электросхема навигации, с усилителем звука — Электросхема навигации, с усилителем звука (2 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем звука (3 из 4)

Системы помощи водителю — Электросхема навигации, с усилителем звука — Электросхема навигации, с усилителем звука (3 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема навигации, с усилителем звука (4 из 4)

Системы помощи водителю — Электросхема навигации, с усилителем звука — Электросхема навигации, с усилителем звука (4 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема зрения

Системы помощи водителю — Электросхема зрения — Электросхема зрения. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема камеры переднего вида

Системы помощи водителю — Электросхема камеры переднего вида — Электросхема камеры переднего вида. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема системы автоматического торможения заднего хода

Системы помощи водителю — Электросхема системы автоматического торможения заднего хода — Электросхема системы автоматического торможения заднего хода. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема навигации, без усилителя звука

# Электросхема навигации, без усилителя звука (1 из 3)

Системы помощи водителю — Электросхема навигации, без усилителя звука — Электросхема навигации, без усилителя звука (1 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема навигации, без усилителя звука (2 из 3)

Системы помощи водителю — Электросхема навигации, без усилителя звука — Электросхема навигации, без усилителя звука (2 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема навигации, без усилителя звука (3 из 3)

Системы помощи водителю — Электросхема навигации, без усилителя звука — Электросхема навигации, без усилителя звука (3 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема климат контроля (2 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема климат контроля (3 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема климат контроля (4 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (4 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Subaru Outback BT (2019-2024)

Компоненты на схеме

Память

# Электросхема памяти зеркал

# Электросхема памяти зеркал (1 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема памяти зеркал (2 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема сиденья памяти

# Электросхема сиденья памяти (1 из 2)

Память — Электросхема сиденья памяти — Электросхема сиденья памяти (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема сиденья памяти (2 из 2)

Память — Электросхема сиденья памяти — Электросхема сиденья памяти (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Subaru Outback BT (2019-2024)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема освещения салона (2 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема освещения салона (3 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 3)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 3)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 3)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, без аудио усилителя и телематики

# Электросхема магнитолы, без аудио усилителя и телематики (1 из 3)

Магнитола — Электросхема магнитолы, без аудио усилителя и телематики — Электросхема магнитолы, без аудио усилителя и телематики (1 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, без аудио усилителя и телематики (2 из 3)

Магнитола — Электросхема магнитолы, без аудио усилителя и телематики — Электросхема магнитолы, без аудио усилителя и телематики (2 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, без аудио усилителя и телематики (3 из 3)

Магнитола — Электросхема магнитолы, без аудио усилителя и телематики — Электросхема магнитолы, без аудио усилителя и телематики (3 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем звука и телематикой

# Электросхема магнитолы, с усилителем звука и телематикой (1 из 4)

Магнитола — Электросхема магнитолы, с усилителем звука и телематикой — Электросхема магнитолы, с усилителем звука и телематикой (1 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем звука и телематикой (2 из 4)

Магнитола — Электросхема магнитолы, с усилителем звука и телематикой — Электросхема магнитолы, с усилителем звука и телематикой (2 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем звука и телематикой (3 из 4)

Магнитола — Электросхема магнитолы, с усилителем звука и телематикой — Электросхема магнитолы, с усилителем звука и телематикой (3 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем звука и телематикой (4 из 4)

Магнитола — Электросхема магнитолы, с усилителем звука и телематикой — Электросхема магнитолы, с усилителем звука и телематикой (4 из 4). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя звука, с телематикой

# Электросхема магнитолы, без усилителя звука, с телематикой (1 из 3)

Магнитола — Электросхема магнитолы, без усилителя звука, с телематикой — Электросхема магнитолы, без усилителя звука, с телематикой (1 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя звука, с телематикой (2 из 3)

Магнитола — Электросхема магнитолы, без усилителя звука, с телематикой — Электросхема магнитолы, без усилителя звука, с телематикой (2 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, без усилителя звука, с телематикой (3 из 3)

Магнитола — Электросхема магнитолы, без усилителя звука, с телематикой — Электросхема магнитолы, без усилителя звука, с телематикой (3 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем звука, без телематики

# Электросхема магнитолы, с усилителем звука, без телематики (1 из 3)

Магнитола — Электросхема магнитолы, с усилителем звука, без телематики — Электросхема магнитолы, с усилителем звука, без телематики (1 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем звука, без телематики (2 из 3)

Магнитола — Электросхема магнитолы, с усилителем звука, без телематики — Электросхема магнитолы, с усилителем звука, без телематики (2 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема магнитолы, с усилителем звука, без телематики (3 из 3)

Магнитола — Электросхема магнитолы, с усилителем звука, без телематики — Электросхема магнитолы, с усилителем звука, без телематики (3 из 3). Subaru Outback BT (2019-2024)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема стартера, без кнопочного пуска

Стартер/генератор — Электросхема стартера, без кнопочного пуска — Электросхема стартера, без кнопочного пуска. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема стартера с кнопочным пуском

Стартер/генератор — Электросхема стартера с кнопочным пуском — Электросхема стартера с кнопочным пуском. Subaru Outback BT (2019-2024)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Subaru Outback BT (2019-2024)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома, без системы бесключевого доступа

# Электросхема защиты от взлома, без системы бесключевого доступа (1 из 5)

Сигнализация — Электросхема защиты от взлома, без системы бесключевого доступа — Электросхема защиты от взлома, без системы бесключевого доступа (1 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, без системы бесключевого доступа (2 из 5)

Сигнализация — Электросхема защиты от взлома, без системы бесключевого доступа — Электросхема защиты от взлома, без системы бесключевого доступа (2 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, без системы бесключевого доступа (3 из 5)

Сигнализация — Электросхема защиты от взлома, без системы бесключевого доступа — Электросхема защиты от взлома, без системы бесключевого доступа (3 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, без системы бесключевого доступа (4 из 5)

Сигнализация — Электросхема защиты от взлома, без системы бесключевого доступа — Электросхема защиты от взлома, без системы бесключевого доступа (4 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, без системы бесключевого доступа (5 из 5)

Сигнализация — Электросхема защиты от взлома, без системы бесключевого доступа — Электросхема защиты от взлома, без системы бесключевого доступа (5 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, с системой бесключевого доступа

# Электросхема защиты от взлома, с системой бесключевого доступа (1 из 6)

Сигнализация — Электросхема защиты от взлома, с системой бесключевого доступа — Электросхема защиты от взлома, с системой бесключевого доступа (1 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, с системой бесключевого доступа (2 из 6)

Сигнализация — Электросхема защиты от взлома, с системой бесключевого доступа — Электросхема защиты от взлома, с системой бесключевого доступа (2 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, с системой бесключевого доступа (3 из 6)

Сигнализация — Электросхема защиты от взлома, с системой бесключевого доступа — Электросхема защиты от взлома, с системой бесключевого доступа (3 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, с системой бесключевого доступа (4 из 6)

Сигнализация — Электросхема защиты от взлома, с системой бесключевого доступа — Электросхема защиты от взлома, с системой бесключевого доступа (4 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, с системой бесключевого доступа (5 из 6)

Сигнализация — Электросхема защиты от взлома, с системой бесключевого доступа — Электросхема защиты от взлома, с системой бесключевого доступа (5 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема защиты от взлома, с системой бесключевого доступа (6 из 6)

Сигнализация — Электросхема защиты от взлома, с системой бесключевого доступа — Электросхема защиты от взлома, с системой бесключевого доступа (6 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Subaru Outback BT (2019-2024)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, без системы бесключевого доступа

# Электросхема центрального замка, без системы бесключевого доступа (1 из 5)

Центральный замок — Электросхема центрального замка, без системы бесключевого доступа — Электросхема центрального замка, без системы бесключевого доступа (1 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка, без системы бесключевого доступа (2 из 5)

Центральный замок — Электросхема центрального замка, без системы бесключевого доступа — Электросхема центрального замка, без системы бесключевого доступа (2 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка, без системы бесключевого доступа (3 из 5)

Центральный замок — Электросхема центрального замка, без системы бесключевого доступа — Электросхема центрального замка, без системы бесключевого доступа (3 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка, без системы бесключевого доступа (4 из 5)

Центральный замок — Электросхема центрального замка, без системы бесключевого доступа — Электросхема центрального замка, без системы бесключевого доступа (4 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка, без системы бесключевого доступа (5 из 5)

Центральный замок — Электросхема центрального замка, без системы бесключевого доступа — Электросхема центрального замка, без системы бесключевого доступа (5 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка с системой бесключевого доступа

# Электросхема центрального замка с системой бесключевого доступа (4 из 6)

Центральный замок — Электросхема центрального замка с системой бесключевого доступа — Электросхема центрального замка с системой бесключевого доступа (4 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка с системой бесключевого доступа (6 из 6)

Центральный замок — Электросхема центрального замка с системой бесключевого доступа — Электросхема центрального замка с системой бесключевого доступа (6 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка, с системой бесключевого доступа

# Электросхема центрального замка, с системой бесключевого доступа (1 из 6)

Центральный замок — Электросхема центрального замка, с системой бесключевого доступа — Электросхема центрального замка, с системой бесключевого доступа (1 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка, с системой бесключевого доступа (2 из 6)

Центральный замок — Электросхема центрального замка, с системой бесключевого доступа — Электросхема центрального замка, с системой бесключевого доступа (2 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка, с системой бесключевого доступа (3 из 6)

Центральный замок — Электросхема центрального замка, с системой бесключевого доступа — Электросхема центрального замка, с системой бесключевого доступа (3 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема центрального замка, с системой бесключевого доступа (5 из 6)

Центральный замок — Электросхема центрального замка, с системой бесключевого доступа — Электросхема центрального замка, с системой бесключевого доступа (5 из 6). Subaru Outback BT (2019-2024)

Компоненты на схеме

Управление зеркалами заднего вида

# Автоматическая электросхема дневного/ночного зеркала, без автоматического антибликового покрытия

Управление зеркалами заднего вида — Автоматическая электросхема дневного/ночного зеркала, без автоматического антибликового покрытия — Автоматическая электросхема дневного/ночного зеркала, без автоматического антибликового покрытия. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Автоматическая электросхема дневного/ночного зеркала, с автоматическим антибликовым покрытием

Управление зеркалами заднего вида — Автоматическая электросхема дневного/ночного зеркала, с автоматическим антибликовым покрытием — Автоматическая электросхема дневного/ночного зеркала, с автоматическим антибликовым покрытием. Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Subaru Outback BT (2019-2024)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2,4л турбо

# Электросхема двигателя 2,4л турбо (1 из 7)

Двигатель — Электросхема двигателя 2,4л турбо — Электросхема двигателя 2,4л турбо (1 из 7). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2,4л турбо (2 из 7)

Двигатель — Электросхема двигателя 2,4л турбо — Электросхема двигателя 2,4л турбо (2 из 7). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2,4л турбо (3 из 7)

Двигатель — Электросхема двигателя 2,4л турбо — Электросхема двигателя 2,4л турбо (3 из 7). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2,4л турбо (4 из 7)

Двигатель — Электросхема двигателя 2,4л турбо — Электросхема двигателя 2,4л турбо (4 из 7). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2,4л турбо (5 из 7)

Двигатель — Электросхема двигателя 2,4л турбо — Электросхема двигателя 2,4л турбо (5 из 7). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2,4л турбо (6 из 7)

Двигатель — Электросхема двигателя 2,4л турбо — Электросхема двигателя 2,4л турбо (6 из 7). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2,4л турбо (7 из 7)

Двигатель — Электросхема двигателя 2,4л турбо — Электросхема двигателя 2,4л турбо (7 из 7). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2.5l

# Электросхема двигателя 2.5l (1 из 5)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (1 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2.5l (2 из 5)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (2 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2.5l (3 из 5)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (3 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2.5l (4 из 5)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (4 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

# Электросхема двигателя 2.5l (5 из 5)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (5 из 5). Subaru Outback BT (2019-2024)

Компоненты на схеме

Коробка передач 2.4л турбо

# 2,4л турбо, электросхема коробки передач

# 2,4л турбо, электросхема коробки передач (1 из 2)

Коробка передач 2.4л турбо — 2,4л турбо, электросхема коробки передач — 2,4л турбо, электросхема коробки передач (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# 2,4л турбо, электросхема коробки передач (2 из 2)

Коробка передач 2.4л турбо — 2,4л турбо, электросхема коробки передач — 2,4л турбо, электросхема коробки передач (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

Коробка передач 2.5л

# 2.5l, электросхема соединений коробки передач

# 2.5l, электросхема соединений коробки передач (1 из 2)

Коробка передач 2.5л — 2.5l, электросхема соединений коробки передач — 2.5l, электросхема соединений коробки передач (1 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме

# 2.5l, электросхема соединений коробки передач (2 из 2)

Коробка передач 2.5л — 2.5l, электросхема соединений коробки передач — 2.5l, электросхема соединений коробки передач (2 из 2). Subaru Outback BT (2019-2024)

Компоненты на схеме
