Электросхемы Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

31 система 46 электросхем 794 компонента

Кондиционер 2.0л

# 2.0л, электросхема ручного кондиционера

Кондиционер 2.0л — 2.0л, электросхема ручного кондиционера — 2.0л, электросхема ручного кондиционера. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Кондиционер 2.5л

# 2.5л, электросхема ручного кондиционера

Кондиционер 2.5л — 2.5л, электросхема ручного кондиционера — 2.5л, электросхема ручного кондиционера. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Сигнализация

# Электросхема центрального замка, с бесключевым доступом

Сигнализация — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Can шина 2.0l

# 2.0l, can шина электросхема соединений

Can шина 2.0l — 2.0l, can шина электросхема соединений — 2.0l, can шина электросхема соединений. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Can шина 2.5l

# 2,5l, can шина электросхема

Can шина 2.5l — 2,5l, can шина электросхема — 2,5l, can шина электросхема. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Вентилятор охлаждения 2.0л

# 2.0л, электросхема вентилятора охлаждения

Вентилятор охлаждения 2.0л — 2.0л, электросхема вентилятора охлаждения — 2.0л, электросхема вентилятора охлаждения. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Вентилятор охлаждения 2.5л

# 2,5л, электросхема вентилятора охлаждения

Вентилятор охлаждения 2.5л — 2,5л, электросхема вентилятора охлаждения — 2,5л, электросхема вентилятора охлаждения. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0l

# Электросхема двигателя 2.0l (1 из 4)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (1 из 4). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема двигателя 2.0l (2 из 4)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (2 из 4). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема двигателя 2.0l (3 из 4)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (3 из 4). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема двигателя 2.0l (4 из 4)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (4 из 4). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема двигателя 2.5l

# Электросхема двигателя 2.5l (1 из 3)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (1 из 3). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема двигателя 2.5l (2 из 3)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (2 из 3). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема двигателя 2.5l (3 из 3)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (3 из 3). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, без ключа

Центральный замок — Электросхема центрального замка, без ключа — Электросхема центрального замка, без ключа. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Управление зеркалами заднего вида

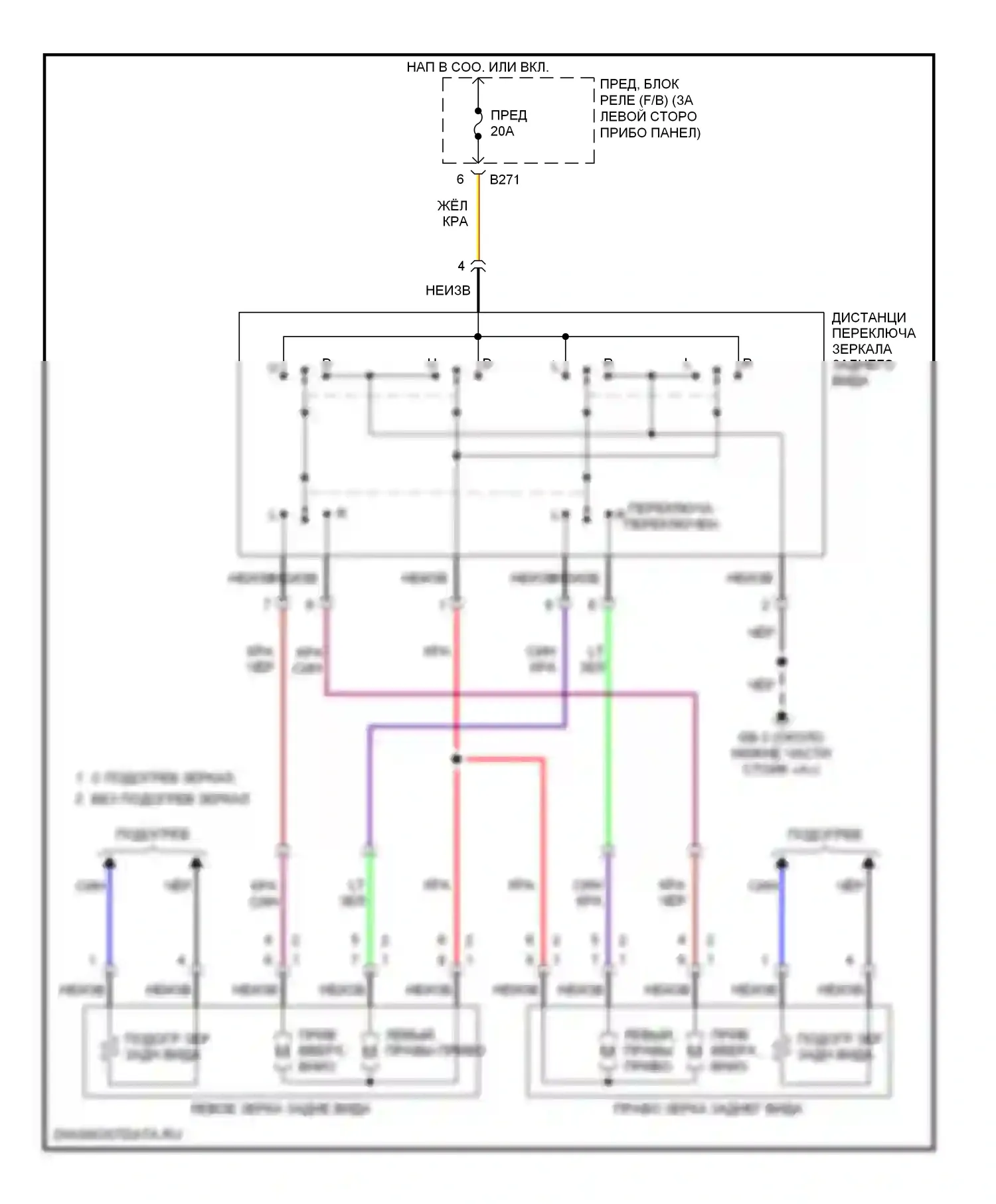

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Сиденья

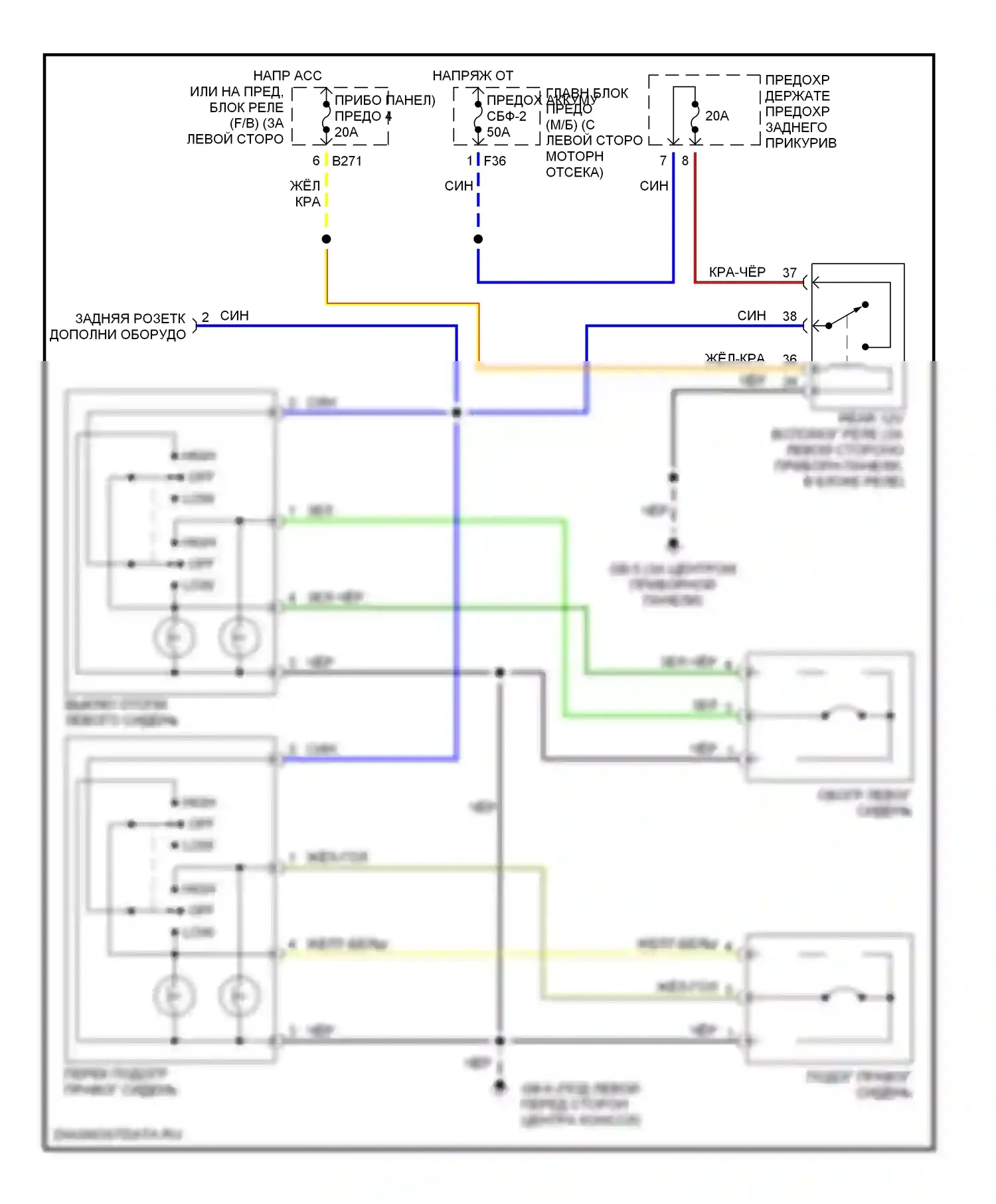

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Магнитола

# Электросхема магнитолы

Магнитола — Электросхема магнитолы — Электросхема магнитолы. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Коробка передач 2.0л

# 2.0л, электросхема акпп

Коробка передач 2.0л — 2.0л, электросхема акпп — 2.0л, электросхема акпп. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Коробка передач 2.5л

# 2.5l, электросхема автоматической коробки передач

Коробка передач 2.5л — 2.5l, электросхема автоматической коробки передач — 2.5l, электросхема автоматической коробки передач. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

Дворники и омыватели

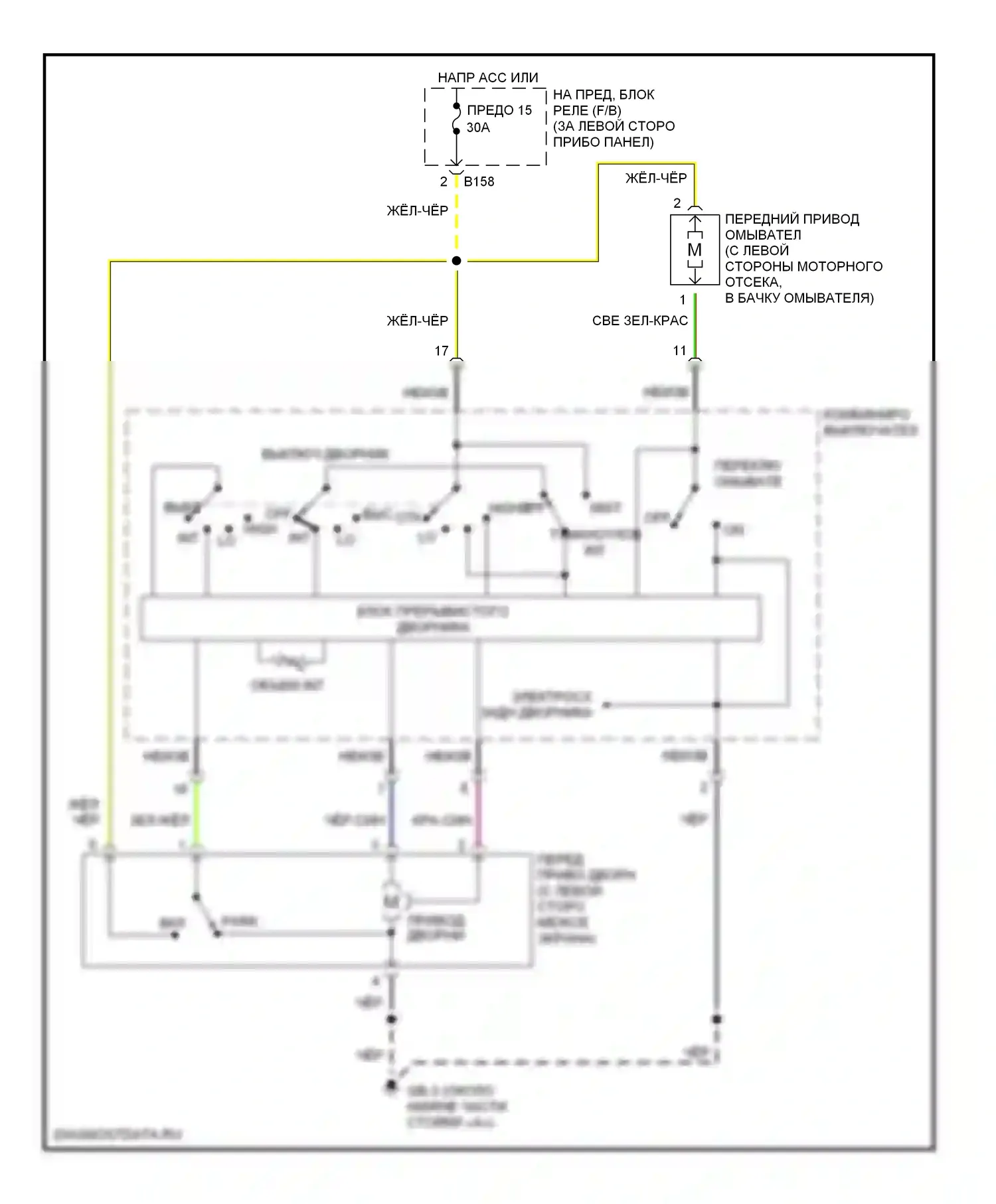

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Subaru Impreza GD/GC/GG рестайлинг (2002-2005)

Компоненты на схеме
