Электросхемы Scion iA I (2015-2016)

30 систем 75 электросхем 585 компонентов
Содержание — 30 систем, 75 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 2)

Can шина — Can шина электросхема — Can шина электросхема (1 из 2). Scion iA I (2015-2016)
Компоненты на схеме

    # Can шина электросхема (2 из 2)

    Can шина — Can шина электросхема — Can шина электросхема (2 из 2). Scion iA I (2015-2016)
    Компоненты на схеме

      Антиблокировочная система abs

      # Антиблокировочная система abs электросхема

      # Антиблокировочная система abs электросхема (1 из 2)

      Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Scion iA I (2015-2016)
      Компоненты на схеме

        # Антиблокировочная система abs электросхема (2 из 2)

        Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Scion iA I (2015-2016)
        Компоненты на схеме

          Багажник, задняя дверь, лючок топливного бака

          # Электросхема разблокировки багажника/задней двери

          Багажник, задняя дверь, лючок топливного бака — Электросхема разблокировки багажника/задней двери — Электросхема разблокировки багажника/задней двери. Scion iA I (2015-2016)
          Компоненты на схеме

            Блокировка селектора

            # Электросхема блокировки селектора

            Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Scion iA I (2015-2016)
            Компоненты на схеме

              Блоки управления кузовом

              # Электросхема блоков управления кузовом

              # Электросхема блоков управления кузовом (1 из 4)

              Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 4). Scion iA I (2015-2016)
              Компоненты на схеме

                # Электросхема блоков управления кузовом (2 из 4)

                Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 4). Scion iA I (2015-2016)
                Компоненты на схеме

                  # Электросхема блоков управления кузовом (3 из 4)

                  Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (3 из 4). Scion iA I (2015-2016)
                  Компоненты на схеме

                    # Электросхема блоков управления кузовом (4 из 4)

                    Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (4 из 4). Scion iA I (2015-2016)
                    Компоненты на схеме

                      Блок предохранителей и реле

                      # Электросхема блока предохранителей реле

                      # Электросхема блока предохранителей реле (1 из 2)

                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 2). Scion iA I (2015-2016)
                      Компоненты на схеме

                        # Электросхема блока предохранителей реле (2 из 2)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 2). Scion iA I (2015-2016)
                        Компоненты на схеме

                          Вентилятор охлаждения

                          # Электросхема вентилятора охлаждения

                          Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Scion iA I (2015-2016)
                          Компоненты на схеме

                            Двигатель

                            # Электросхема двигателя 1.5л

                            # Электросхема двигателя 1.5л (1 из 6)

                            Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (1 из 6). Scion iA I (2015-2016)
                            Компоненты на схеме

                              # Электросхема двигателя 1.5л (2 из 6)

                              Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (2 из 6). Scion iA I (2015-2016)
                              Компоненты на схеме

                                # Электросхема двигателя 1.5л (3 из 6)

                                Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (3 из 6). Scion iA I (2015-2016)
                                Компоненты на схеме

                                  # Электросхема двигателя 1.5л (4 из 6)

                                  Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (4 из 6). Scion iA I (2015-2016)
                                  Компоненты на схеме

                                    # Электросхема двигателя 1.5л (5 из 6)

                                    Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (5 из 6). Scion iA I (2015-2016)
                                    Компоненты на схеме

                                      # Электросхема двигателя 1.5л (6 из 6)

                                      Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (6 из 6). Scion iA I (2015-2016)
                                      Компоненты на схеме

                                        Дворники и омыватели

                                        # Дворники и омыватели электросхема

                                        Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Scion iA I (2015-2016)
                                        Компоненты на схеме

                                          Клаксон

                                          # Электросхема клаксона

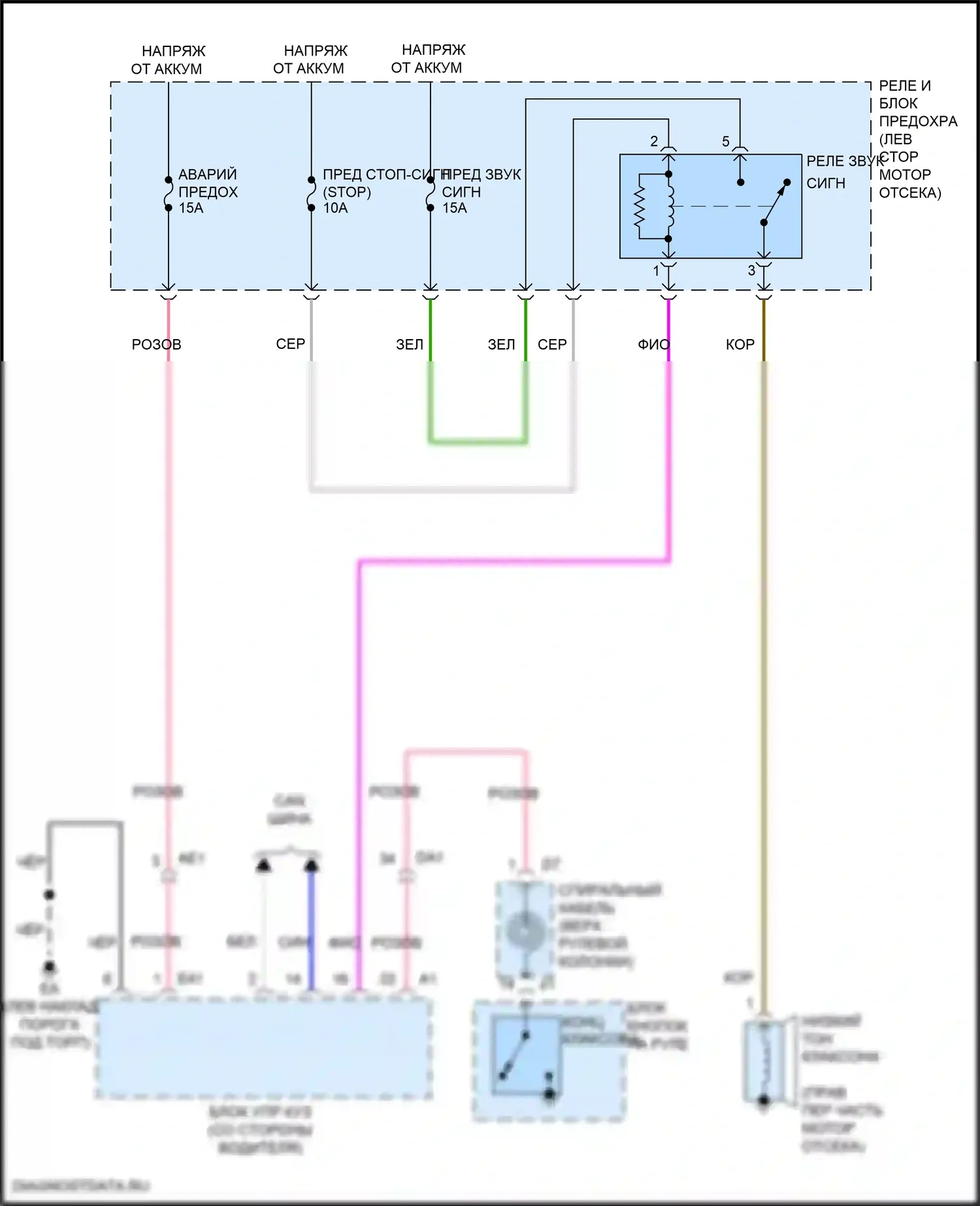

                                          Клаксон — Электросхема клаксона — Электросхема клаксона. Scion iA I (2015-2016)
                                          Компоненты на схеме

                                            Кондиционирование воздуха

                                            # Электросхема климат контроля

                                            # Электросхема климат контроля (1 из 2)

                                            Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Scion iA I (2015-2016)
                                            Компоненты на схеме

                                              # Электросхема климат контроля (2 из 2)

                                              Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Scion iA I (2015-2016)
                                              Компоненты на схеме

                                                # Электросхема ручного кондиционера

                                                # Электросхема ручного кондиционера (1 из 2)

                                                Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Scion iA I (2015-2016)
                                                Компоненты на схеме

                                                  # Электросхема ручного кондиционера (2 из 2)

                                                  Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Scion iA I (2015-2016)
                                                  Компоненты на схеме

                                                    Коробка передач

                                                    # Электросхема коробки передач

                                                    Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Scion iA I (2015-2016)
                                                    Компоненты на схеме

                                                      Круиз-контроль

                                                      # Электросхема круиз-контроля

                                                      # Электросхема круиз-контроля (1 из 3)

                                                      Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 3). Scion iA I (2015-2016)
                                                      Компоненты на схеме

                                                        # Электросхема круиз-контроля (2 из 3)

                                                        Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 3). Scion iA I (2015-2016)
                                                        Компоненты на схеме

                                                          # Электросхема круиз-контроля (3 из 3)

                                                          Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (3 из 3). Scion iA I (2015-2016)
                                                          Компоненты на схеме

                                                            Магнитола

                                                            # Магнитола электросхема, без нескольких дисплеев

                                                            # Магнитола электросхема, без нескольких дисплеев (1 из 3)

                                                            Магнитола — Магнитола электросхема, без нескольких дисплеев — Магнитола электросхема, без нескольких дисплеев (1 из 3). Scion iA I (2015-2016)
                                                            Компоненты на схеме

                                                              # Магнитола электросхема, без нескольких дисплеев (2 из 3)

                                                              Магнитола — Магнитола электросхема, без нескольких дисплеев — Магнитола электросхема, без нескольких дисплеев (2 из 3). Scion iA I (2015-2016)
                                                              Компоненты на схеме

                                                                # Магнитола электросхема, без нескольких дисплеев (3 из 3)

                                                                Магнитола — Магнитола электросхема, без нескольких дисплеев — Магнитола электросхема, без нескольких дисплеев (3 из 3). Scion iA I (2015-2016)
                                                                Компоненты на схеме

                                                                  # Электросхема магнитолы, с несколькими дисплеями

                                                                  # Электросхема магнитолы, с несколькими дисплеями (1 из 4)

                                                                  Магнитола — Электросхема магнитолы, с несколькими дисплеями — Электросхема магнитолы, с несколькими дисплеями (1 из 4). Scion iA I (2015-2016)
                                                                  Компоненты на схеме

                                                                    # Электросхема магнитолы, с несколькими дисплеями (2 из 4)

                                                                    Магнитола — Электросхема магнитолы, с несколькими дисплеями — Электросхема магнитолы, с несколькими дисплеями (2 из 4). Scion iA I (2015-2016)
                                                                    Компоненты на схеме

                                                                      # Электросхема магнитолы, с несколькими дисплеями (3 из 4)

                                                                      Магнитола — Электросхема магнитолы, с несколькими дисплеями — Электросхема магнитолы, с несколькими дисплеями (3 из 4). Scion iA I (2015-2016)
                                                                      Компоненты на схеме

                                                                        # Электросхема магнитолы, с несколькими дисплеями (4 из 4)

                                                                        Магнитола — Электросхема магнитолы, с несколькими дисплеями — Электросхема магнитолы, с несколькими дисплеями (4 из 4). Scion iA I (2015-2016)
                                                                        Компоненты на схеме

                                                                          Освещение салона

                                                                          # Электросхема освещения салона

                                                                          # Электросхема освещения салона (1 из 2)

                                                                          Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Scion iA I (2015-2016)
                                                                          Компоненты на схеме

                                                                            # Электросхема освещения салона (2 из 2)

                                                                            Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Scion iA I (2015-2016)
                                                                            Компоненты на схеме

                                                                              # Электросхема подсветки приборной панели

                                                                              Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Scion iA I (2015-2016)
                                                                              Компоненты на схеме

                                                                                Подогрев стекол

                                                                                # Электросхема подогрева стекол

                                                                                Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Scion iA I (2015-2016)
                                                                                Компоненты на схеме

                                                                                  Подушки безопасности

                                                                                  # Электросхема подушек безопасности

                                                                                  # Электросхема подушек безопасности (1 из 2)

                                                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Scion iA I (2015-2016)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема подушек безопасности (2 из 2)

                                                                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Scion iA I (2015-2016)
                                                                                    Компоненты на схеме

                                                                                      Предупреждение

                                                                                      # Электросхема помощников водителя

                                                                                      Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Scion iA I (2015-2016)
                                                                                      Компоненты на схеме

                                                                                        Приборная панель

                                                                                        # Электросхема приборной панели

                                                                                        # Электросхема приборной панели (1 из 2)

                                                                                        Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Scion iA I (2015-2016)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема приборной панели (2 из 2)

                                                                                          Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Scion iA I (2015-2016)
                                                                                          Компоненты на схеме

                                                                                            Сигнализация

                                                                                            # Сигнализации электросхема

                                                                                            # Сигнализации электросхема (1 из 4)

                                                                                            Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 4). Scion iA I (2015-2016)
                                                                                            Компоненты на схеме

                                                                                              # Сигнализации электросхема (2 из 4)

                                                                                              Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 4). Scion iA I (2015-2016)
                                                                                              Компоненты на схеме

                                                                                                # Сигнализации электросхема (3 из 4)

                                                                                                Сигнализация — Сигнализации электросхема — Сигнализации электросхема (3 из 4). Scion iA I (2015-2016)
                                                                                                Компоненты на схеме

                                                                                                  # Сигнализации электросхема (4 из 4)

                                                                                                  Сигнализация — Сигнализации электросхема — Сигнализации электросхема (4 из 4). Scion iA I (2015-2016)
                                                                                                  Компоненты на схеме

                                                                                                    Сиденья

                                                                                                    # Электросхема сидений

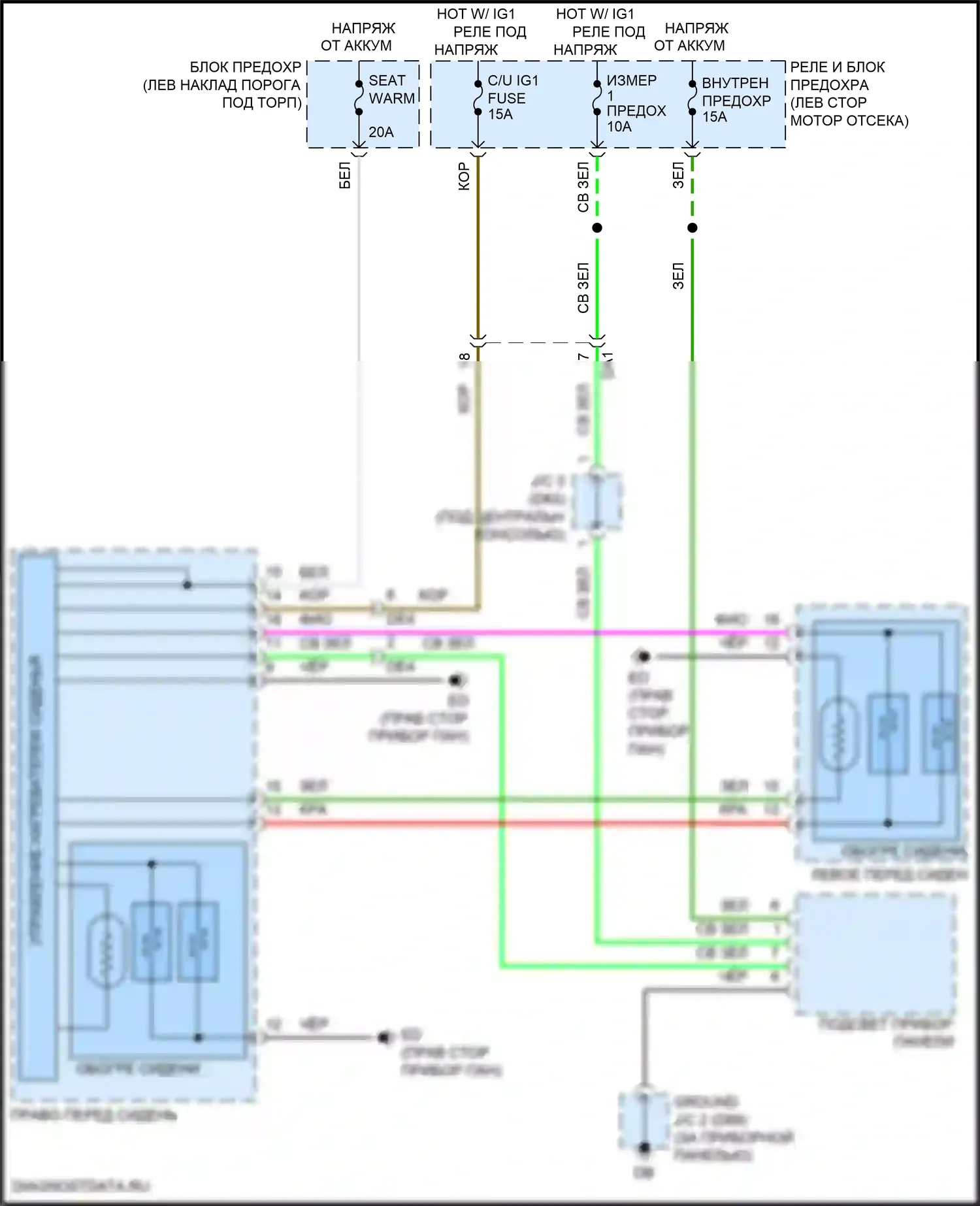

                                                                                                    Сиденья — Электросхема сидений — Электросхема сидений. Scion iA I (2015-2016)
                                                                                                    Компоненты на схеме

                                                                                                      Системы помощи водителю

                                                                                                      # Электросхема заднего гидролокатора

                                                                                                      Системы помощи водителю — Электросхема заднего гидролокатора — Электросхема заднего гидролокатора. Scion iA I (2015-2016)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема навигации

                                                                                                        # Электросхема навигации (1 из 4)

                                                                                                        Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 4). Scion iA I (2015-2016)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема навигации (2 из 4)

                                                                                                          Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 4). Scion iA I (2015-2016)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема навигации (3 из 4)

                                                                                                            Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 4). Scion iA I (2015-2016)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема навигации (4 из 4)

                                                                                                              Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 4). Scion iA I (2015-2016)
                                                                                                              Компоненты на схеме

                                                                                                                Стартер/генератор

                                                                                                                # Электросхема генератора

                                                                                                                Стартер/генератор — Электросхема генератора — Электросхема генератора. Scion iA I (2015-2016)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема стартера

                                                                                                                  Стартер/генератор — Электросхема стартера — Электросхема стартера. Scion iA I (2015-2016)
                                                                                                                  Компоненты на схеме

                                                                                                                    Стеклоподъемники

                                                                                                                    # Электросхема стеклоподъемников

                                                                                                                    # Электросхема стеклоподъемников (1 из 2)

                                                                                                                    Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Scion iA I (2015-2016)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема стеклоподъемников (2 из 2)

                                                                                                                      Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Scion iA I (2015-2016)
                                                                                                                      Компоненты на схеме

                                                                                                                        Точки подключения масс

                                                                                                                        # Электросхема точек подключения масс

                                                                                                                        # Электросхема точек подключения масс (1 из 4)

                                                                                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Scion iA I (2015-2016)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема точек подключения масс (2 из 4)

                                                                                                                          Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Scion iA I (2015-2016)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема точек подключения масс (3 из 4)

                                                                                                                            Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Scion iA I (2015-2016)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема точек подключения масс (4 из 4)

                                                                                                                              Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Scion iA I (2015-2016)
                                                                                                                              Компоненты на схеме

                                                                                                                                Управление зеркалами заднего вида

                                                                                                                                # Электросхема управления зеркалами заднего вида

                                                                                                                                Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Scion iA I (2015-2016)
                                                                                                                                Компоненты на схеме

                                                                                                                                  Фары

                                                                                                                                  # Электросхема корректора фар

                                                                                                                                  Фары — Электросхема корректора фар — Электросхема корректора фар. Scion iA I (2015-2016)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема фар

                                                                                                                                    # Электросхема фар (1 из 2)

                                                                                                                                    Фары — Электросхема фар — Электросхема фар (1 из 2). Scion iA I (2015-2016)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема фар (2 из 2)

                                                                                                                                      Фары — Электросхема фар — Электросхема фар (2 из 2). Scion iA I (2015-2016)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        Фары и фонари

                                                                                                                                        # Электросхема фар и фонарей

                                                                                                                                        # Электросхема фар и фонарей (1 из 2)

                                                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Scion iA I (2015-2016)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема фар и фонарей (2 из 2)

                                                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Scion iA I (2015-2016)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема фонарей заднего хода

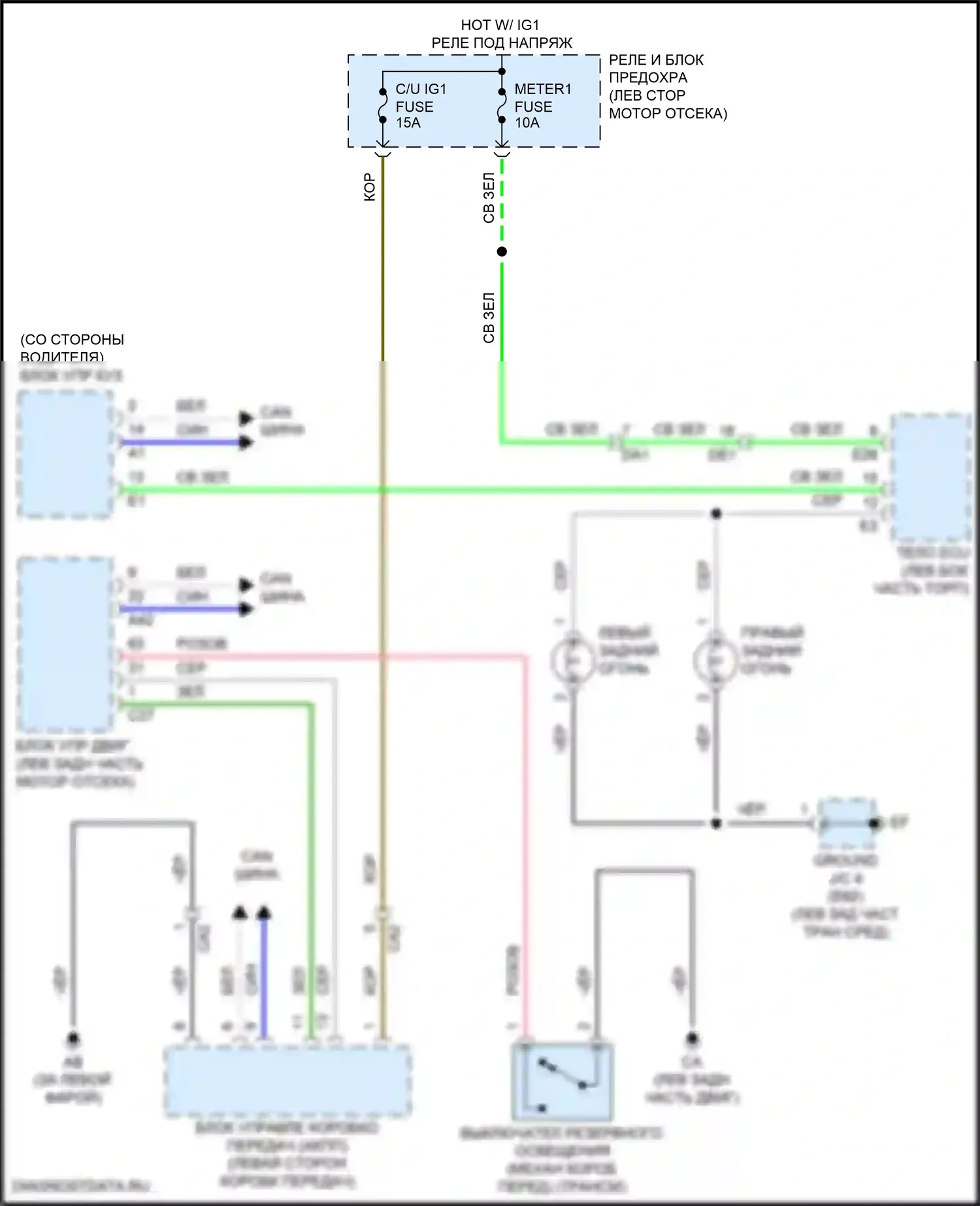

                                                                                                                                            Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Scion iA I (2015-2016)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Центральный замок

                                                                                                                                              # Электросхема центрального замка

                                                                                                                                              # Электросхема центрального замка (1 из 4)

                                                                                                                                              Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 4). Scion iA I (2015-2016)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема центрального замка (2 из 4)

                                                                                                                                                Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 4). Scion iA I (2015-2016)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема центрального замка (3 из 4)

                                                                                                                                                  Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 4). Scion iA I (2015-2016)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    # Электросхема центрального замка (4 из 4)

                                                                                                                                                    Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 4). Scion iA I (2015-2016)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      Электроусилитель руля

                                                                                                                                                      # Электросхема электроусилителя руля

                                                                                                                                                      Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Scion iA I (2015-2016)
                                                                                                                                                      Компоненты на схеме
